第11章桥梁工程变形监测

桥梁工程变形监测方案一、引言桥梁是现代城市重要的交通基础设施，其结构的稳定性和安全性对于保障交通运输的顺利进行起着至关重要的作用。

然而，桥梁在长期使用过程中，由于自身的疲劳、老化以及外部荷载的作用，往往会引起一定程度的变形，严重的甚至导致桥梁结构失稳和倒塌。

因此，为了及时发现和解决桥梁中存在的变形问题，必须进行有效的变形监测。

二、变形监测技术目前，桥梁变形监测主要采用以下几种技术：激光测距仪监测技术、红外线测温技术、GPS技术、网络监测技术和传感器监测技术。

1.激光测距仪监测技术：该技术通过激光测距仪对桥梁各个部位进行扫描，并根据扫描数据计算出相应部位的变形情况。

这种技术的优点是测量精度高，可以实时监测桥梁的变形情况，缺点是设备成本较高。

2.红外线测温技术：该技术利用红外线测温仪对桥梁结构进行扫描，通过测量不同部位的温度差异来判断桥梁的变形情况。

这种技术的优点是设备成本较低，操作简单，适用范围广，缺点是测量精度相对较低。

3.GPS技术：该技术通过GPS接收器对桥梁的位置进行定位，并通过多次测量来判断桥梁结构的变形情况。

这种技术的优点是测量范围广，可以在大范围内进行监测，缺点是精度相对较差。

4.网络监测技术：该技术通过在桥梁结构上设置传感器，实时监测桥梁各个部位的变形情况，并将监测数据通过网络传输到监测中心进行分析。

这种技术的优点是实时监测能力强，缺点是设备成本较高。

5.传感器监测技术：该技术通过在桥梁结构上设置传感器来实时监测桥梁的变形情况。

传感器可以根据需要选择不同类型，如应变传感器、挠度传感器等。

这种技术的优点是监测范围广，精度高，缺点是设备成本较高。

根据以上介绍的变形监测技术，可以综合使用多种技术来监测桥梁的变形情况，以提高监测的准确度和实时性。

具体的监测方案如下：1.在桥梁结构的不同部位设置合适的监测仪器，如激光测距仪、红外线测温仪、GPS接收器和传感器。

2.选择合适的监测时间间隔，对桥梁进行定期或不定期的监测，以及时发现和解决桥梁的变形问题。

变形监测有哪些内容变形监测是指对物体的形状、尺寸、位置等进行实时监测和检测的技术手段。

在工程领域中，变形监测被广泛应用于建筑结构、桥梁、隧道、地铁、水利工程等领域，以及航空航天、汽车制造等行业。

变形监测的内容包括但不限于以下几个方面：1. 变形监测原理。

变形监测的原理是利用各种传感器或测量仪器对目标物体的形状、尺寸、位置等进行实时监测和检测。

常用的传感器包括全站仪、GPS、倾角传感器、位移传感器、应变片等。

这些传感器可以实时采集目标物体的各项参数，并将数据传输给监测系统进行分析和处理，从而实现对目标物体变形情况的监测。

2. 变形监测方法。

变形监测方法包括静态监测和动态监测两种。

静态监测是指在目标物体处于静止状态下进行监测，通常用于建筑结构、桥梁等工程领域；动态监测是指在目标物体处于运动状态下进行监测，通常用于航空航天、汽车制造等行业。

根据监测的具体要求和目标物体的特点，可以选择合适的监测方法进行变形监测。

3. 变形监测技术。

变形监测技术包括传感器技术、数据采集技术、数据处理技术等。

传感器技术是变形监测的核心技术，传感器的选择和布设对监测结果具有重要影响；数据采集技术是指对传感器采集的数据进行有效获取和传输；数据处理技术是指对采集的数据进行分析、处理和展示，从而实现对目标物体变形情况的准确监测。

4. 变形监测应用。

变形监测在工程领域中有着广泛的应用，可以用于建筑结构的变形监测、桥梁的变形监测、隧道的变形监测、地铁的变形监测等。

在航空航天、汽车制造等行业，也可以利用变形监测技术对飞行器、汽车等进行变形监测，确保其安全运行。

变形监测还可以应用于地质灾害监测、海洋工程监测等领域，为工程建设和生产运营提供可靠的监测数据和技术支持。

5. 变形监测发展趋势。

随着科学技术的不断发展和进步，变形监测技术也在不断创新和完善。

未来，变形监测技术将更加智能化、精准化和自动化，传感器技术、数据采集技术、数据处理技术等将得到进一步提升和应用，从而更好地满足工程建设和生产运营对变形监测的需求。

道路桥梁工程变形监测方案1.引言道路桥梁工程在使用过程中会受到车辆荷载、自然灾害等因素的影响，从而导致结构的变形和损坏。

因此，对道路桥梁工程的变形进行监测是非常必要的，可以及时发现结构问题，并采取相应的维护和修复措施，以保障工程的安全和稳定性。

本文将针对道路桥梁工程变形监测的方案进行详细介绍和分析。

2. 变形监测技术及方法2.1 常用的监测技术（1）位移监测技术利用GPS、全站仪、测斜仪等设备，对桥梁结构的水平和垂直位移进行实时监测，以判断结构是否存在变形。

（2）应变监测技术利用应变片、应变计等设备，对桥梁结构的应变进行监测，从而判断结构是否存在应力集中或裂缝的情况。

（3）振动监测技术利用加速度计、振动传感器等设备，对桥梁结构的振动情况进行监测，以判断结构的稳定性和安全性。

（4）声波监测技术利用声波传感器和声波分析仪，对桥梁结构的声波传播情况进行监测，以判断结构内部是否存在裂缝或空洞。

2.2 监测方法（1）现场监测定期派专业人员到桥梁现场，利用各种监测设备进行实时监测，并及时记录监测数据和情况。

（2）远程监测利用网络、卫星通信等技术，将监测设备连接至远程监测中心，实现对桥梁结构的远程实时监测和数据传输。

3. 变形监测方案3.1 监测目标根据桥梁结构的特点和使用环境，确定监测的主要目标和重点部位，包括主塔、主梁、支座、桥面和桥墩等结构元素。

3.2 监测方案（1）位移监测方案采用GPS、全站仪、激光测距仪等设备，对桥梁结构的水平和垂直位移进行实时监测，主要监测桥面变形情况和主梁的竖向变形情况。

（2）应变监测方案采用应变片和应变计等设备，对主梁、桥梁支座等关键部位进行应变监测，以判断结构是否存在应力集中或裂缝的情况。

（3）振动监测方案采用加速度计、振动传感器等设备，对桥梁结构的振动情况进行监测，以判断结构的稳定性和安全性。

（4）声波监测方案采用声波传感器和声波分析仪，对桥梁结构的声波传播情况进行监测，以判断结构内部是否存在裂缝或空洞。

桥梁结构的变形监测与预警桥梁作为重要的交通基础设施，承载着大量交通流量和行人流量的同时，也面临着各种形式的变形和损坏风险。

为了确保桥梁的安全运行和延长其使用寿命，变形监测与预警系统成为必不可少的组成部分。

本文将探讨桥梁结构的变形监测与预警的意义、方法和技术。

一、变形监测与预警的意义桥梁结构的变形监测与预警可以及时发现结构的变形情况，并预测结构的健康状况，对于保持桥梁的结构完整性和安全性具有重要意义。

首先，变形监测与预警可以发现结构的损伤和变形。

通过安装传感器设备，可以实时监测桥梁的变形和挠度，及时发现桥梁各个部位的变形情况，包括梁、板、柱和基础等，以及不同环境条件下的变形情况。

这有助于及早发现结构的损伤和病害，为相应的维修和保养提供科学依据。

其次，变形监测与预警可以预测结构的健康状况。

通过对桥梁结构的变形数据进行分析和处理，可以建立结构的变形模型，并利用模型对结构的健康状况进行预测。

这使得工程师可以提前采取措施，减轻结构的损伤和延长结构的使用寿命。

最后，变形监测与预警可以提供重要的数据支持。

通过对桥梁结构的变形监测数据进行分析和处理，可以积累宝贵的数据资源，并为桥梁的设计和维修提供重要的技术支持和参考。

二、变形监测与预警的方法和技术变形监测与预警的方法和技术主要包括传感器安装与数据采集、数据处理与分析以及预警系统建立等。

首先，传感器安装与数据采集是变形监测与预警的基础。

传感器的选择和安装位置的确定是关键的一环。

常用的传感器包括应变计、挠度计、加速度计等，可以根据桥梁的具体情况选择合适的传感器，并保证其准确、稳定地采集变形数据。

其次，数据处理与分析是变形监测与预警的核心。

通过对传感器采集到的数据进行处理和分析，可以提取出桥梁结构的变形特征和规律，进而预测结构的健康状况。

数据处理和分析的方法包括统计分析、振动分析、有限元模拟等。

这些方法可以在不同的时间和空间尺度上分析变形数据，从而揭示桥梁结构的变形机理。

桥梁工程变形监测方案一、概述自1990年代初以来，我国如雨后春笋般涌现出斜拉桥、悬索桥等大型桥梁。

这种桥梁的结构特点是跨度大、塔柱高、主跨灵活。

在此类桥梁的施工测量中，人们对动态施工测量进行了一些研究，积累了一些经验。

如何对其柔性结构和动态特性进行监控，是人们在建成通车过程中非常关心的另一个问题。

虽然一些桥梁建立了“桥梁健康系统”来了解结构内部物理量的变化，但对于了解桥梁结构内力的变化和分析变形原因，无疑具有非常重要的作用。

但是，要真正达到桥梁安全监测的目的，了解桥梁的变化，就需要及时测量其几何量的变化和大小。

因此，在建立“桥梁卫生系统”的同时，还需要研究利用大地测量原理和各种专用工程测量仪器和方法，建立大跨度桥梁监测体系。

2、变形监测内容根据我国最新发布的《公路技术养护规范》中的相关规定和要求，以及塔柱高度高、跨度大、主跨柔性梁的大跨度桥梁的特点，主要内容桥梁工程变形监测与观测包括：1）桥墩沉降观测、桥面线形及挠度观测、主梁横向水平位移观测、高塔柱摆动观测；2）为进行上述项目的测量，还需要建立相应的水平位移基准网和沉降基准网进行观测。

三、系统布局1）桥墩沉降及桥面线形观察点布置墩（台）沉降观测点总则设置在与墩（台）顶面相对应的桥面上；桥面线形及挠度观测点设置在主梁上。

对于大跨度斜拉截面，直线观测点也对应斜拉索的锚固点；桥面水平位移观测点与桥轴线一侧的桥面沉降和直线观测点相同。

2）塔摆动观测点布置塔柱摆动观测点设置在主塔上柱顶部和上梁顶面上方约1.5m的上柱侧壁上，每柱2个点。

3）水平位移监测参考点布置水平位移观测基准网应结合桥梁两侧的地形地质条件及其他建筑物的分布情况、水平位移观测点的布置和观测方法、基准网的观测方法等确定。

.在桥面中，以桥墩水平位移观测点为工作基点，用它们来测量桥面观测点的水平位移。

4) 垂直位移监测参考网布局为了方便观察和使用，岸上的平面参考点总则都包含在垂直位移参考网中，同时在相对稳定的地方应增加深埋参考点作为参考点，即监测桥梁垂直位移的基准；标高系统应设置在跨越河流水平线的河流两侧的基准点之间。

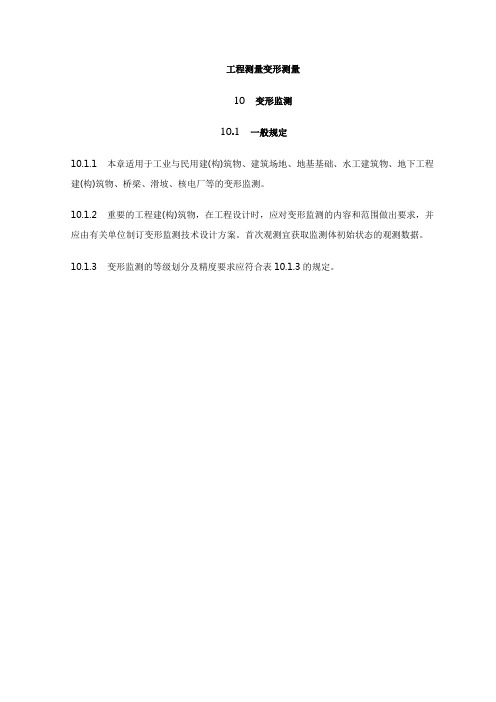

工程测量变形测量10变形监测10.1一般规定10.1.1本章适用于工业与民用建(构)筑物、建筑场地、地基基础、水工建筑物、地下工程建(构)筑物、桥梁、滑坡、核电厂等的变形监测。

10.1.2重要的工程建(构)筑物，在工程设计时，应对变形监测的内容和范围做出要求，并应由有关单位制订变形监测技术设计方案。

首次观测宜获取监测体初始状态的观测数据。

10.1.3变形监测的等级划分及精度要求应符合表10.1.3的规定。

10.1.4变形监测网的点位的构成宜包括基准点、工作基点和变形观测点，点位布设应符合下列规定：1基准点应选在变形影响区域之外稳固的位置；每个工程至少应有3个基准点；大型工程项目，水平位移基准点应采用带有强制归心装置的观测墩，垂直位移基准点宜采用双金属标或钢管标；2工作基点应选在比较稳定且方便使用的位置；设立在大型工程施工区域内的水平位移监测工作基点宜采用带有强制归心装置的观测墩，垂直位移监测工作基点可采用钢管标；对通视条件好的小型工程，可不设立工作基点，可在基准点上直接测定变形观测点；3变形观测点应设立在能反映监测体变形特征的位置或监测断面上，监测断面应分为关键断面、重要断面和一般断面。

需要时，还应埋设应力、应变传感器。

10.1.5监测基准网应由基准点和部分工作基点构成。

监测基准网应每半年复测一次；当对变形监测成果产生怀疑时，应随时检核监测基准网。

10.1.6变形监测网应由部分基准点、工作基点和变形观测点构成。

监测周期应根据监测体的变形特征、变形速率、观测精度和工程地质条件等因素综合确定。

监测期间应根据变形量的变化情况调整。

10.1.7首期监测应进行两次独立测量，之后各期的变形监测宜符合下列规定：1宜采用相同的图形(观测路线)和观测方法；2宜使用同一仪器和设备；3观测人员宜相对固定；4宜记录工况及相关环境因素，包括荷载、温度、降水、水位等；5宜采用同一基准处理数据。

10.1.8变形监测作业前，应收集相关水文地质、岩土工程资料和设计图纸，并应根据岩土工程地质条件、工程类型、工程规模、基础埋深、建筑结构和施工方法等因素，进行变形监测方案设计。

变形监测有哪些内容变形监测是指对物体形态、结构、位置等进行实时监测和分析的技术手段。

在工程领域中，变形监测被广泛应用于建筑物、桥梁、隧道、坝体、地铁、高架线路等工程结构的安全监测和评估。

通过对结构变形的监测，可以及时发现结构变形的情况，为结构的安全运行提供重要的依据。

变形监测的内容主要包括以下几个方面：1. 变形监测的基本原理。

变形监测的基本原理是利用各种传感器对结构进行实时监测，通过采集的数据进行分析和处理，得出结构的变形情况。

常用的监测手段包括全站仪、GPS、倾角仪、位移传感器等。

这些传感器可以实时监测结构的位移、倾斜、变形等情况，为结构的安全运行提供重要的数据支持。

2. 变形监测的应用范围。

变形监测广泛应用于建筑物、桥梁、隧道、坝体等工程结构的安全监测和评估。

在建筑物中，可以通过变形监测技术对建筑物的沉降、裂缝、变形等情况进行实时监测，及时发现结构的变形情况，为建筑物的安全运行提供重要的依据。

在桥梁、隧道、坝体等工程结构中，变形监测可以对结构的位移、倾斜、裂缝等情况进行实时监测，为工程结构的安全运行提供重要的数据支持。

3. 变形监测的优势。

变形监测具有实时性强、监测范围广、监测精度高等优势。

通过变形监测技术，可以实时监测结构的变形情况，及时发现结构的安全隐患，为结构的安全运行提供重要的数据支持。

同时，变形监测技术可以对结构的变形情况进行全面、精准的监测，提高了监测的准确性和可靠性。

4. 变形监测的发展趋势。

随着科学技术的不断发展，变形监测技术也在不断创新和完善。

未来，变形监测技术将更加注重监测数据的实时性和准确性，提高监测手段的灵活性和多样性，为工程结构的安全运行提供更加可靠的数据支持。

同时，变形监测技术将更加注重监测数据的分析和处理，提高数据的利用价值，为工程结构的安全评估提供更加科学、可靠的依据。

5. 结语。

变形监测作为一种重要的工程监测手段，对工程结构的安全运行具有重要的意义。

通过对结构变形的实时监测和分析，可以及时发现结构的变形情况，为工程结构的安全运行提供重要的数据支持。

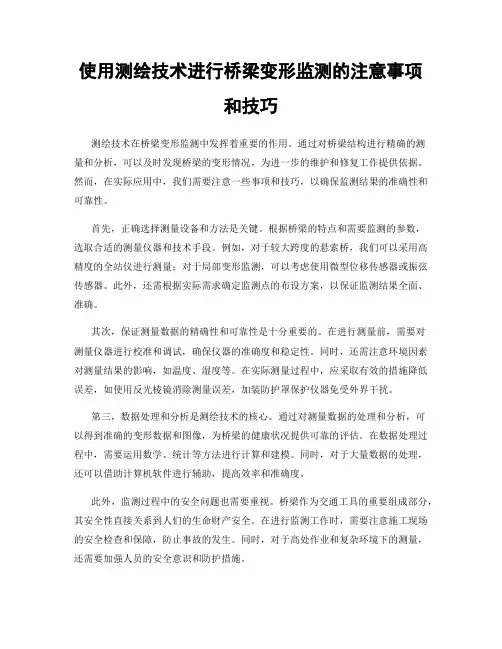

使用测绘技术进行桥梁变形监测的注意事项和技巧测绘技术在桥梁变形监测中发挥着重要的作用。

通过对桥梁结构进行精确的测量和分析，可以及时发现桥梁的变形情况，为进一步的维护和修复工作提供依据。

然而，在实际应用中，我们需要注意一些事项和技巧，以确保监测结果的准确性和可靠性。

首先，正确选择测量设备和方法是关键。

根据桥梁的特点和需要监测的参数，选取合适的测量仪器和技术手段。

例如，对于较大跨度的悬索桥，我们可以采用高精度的全站仪进行测量；对于局部变形监测，可以考虑使用微型位移传感器或振弦传感器。

此外，还需根据实际需求确定监测点的布设方案，以保证监测结果全面、准确。

其次，保证测量数据的精确性和可靠性是十分重要的。

在进行测量前，需要对测量仪器进行校准和调试，确保仪器的准确度和稳定性。

同时，还需注意环境因素对测量结果的影响，如温度、湿度等。

在实际测量过程中，应采取有效的措施降低误差，如使用反光棱镜消除测量误差，加装防护罩保护仪器免受外界干扰。

第三，数据处理和分析是测绘技术的核心。

通过对测量数据的处理和分析，可以得到准确的变形数据和图像，为桥梁的健康状况提供可靠的评估。

在数据处理过程中，需要运用数学、统计等方法进行计算和建模。

同时，对于大量数据的处理，还可以借助计算机软件进行辅助，提高效率和准确度。

此外，监测过程中的安全问题也需要重视。

桥梁作为交通工具的重要组成部分，其安全性直接关系到人们的生命财产安全。

在进行监测工作时，需要注意施工现场的安全检查和保障，防止事故的发生。

同时，对于高处作业和复杂环境下的测量，还需要加强人员的安全意识和防护措施。

最后，及时报告和维护是桥梁变形监测的重要环节。

监测结果的分析评估应及时反馈给相关部门，以便及时采取措施维护和修复。

监测工作不是一次性的，而是需要进行长期跟踪和持续监测。

在后续维护和修复中，还需根据实际情况调整监测方案，并及时发现并解决问题。

综上所述，使用测绘技术进行桥梁变形监测需要注意一系列事项和技巧。

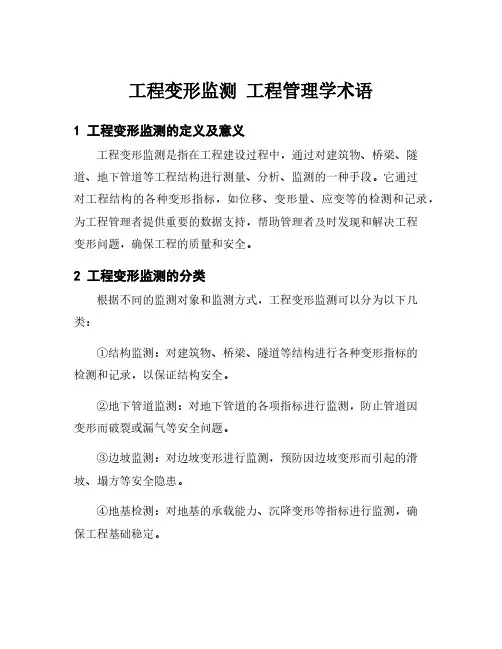

工程变形监测工程管理学术语
1 工程变形监测的定义及意义
工程变形监测是指在工程建设过程中，通过对建筑物、桥梁、隧道、地下管道等工程结构进行测量、分析、监测的一种手段。

它通过
对工程结构的各种变形指标，如位移、变形量、应变等的检测和记录，为工程管理者提供重要的数据支持，帮助管理者及时发现和解决工程
变形问题，确保工程的质量和安全。

2 工程变形监测的分类
根据不同的监测对象和监测方式，工程变形监测可以分为以下几类：
①结构监测：对建筑物、桥梁、隧道等结构进行各种变形指标的
检测和记录，以保证结构安全。

②地下管道监测：对地下管道的各项指标进行监测，防止管道因
变形而破裂或漏气等安全问题。

③边坡监测：对边坡变形进行监测，预防因边坡变形而引起的滑坡、塌方等安全隐患。

④地基检测：对地基的承载能力、沉降变形等指标进行监测，确
保工程基础稳定。

3 工程变形监测的方法和领域
目前，工程变形监测主要依靠无线电波测距、几何测量、激光测
量等方式进行实现。

随着技术的不断发展，越来越多的新技术被应用
于工程变形监测，如陀螺仪检测、红外测温、图像处理等。

工程变形
监测具有重要的应用领域，如建筑、水利、交通、环保等方面都有广
泛的应用。

4 工程变形监测的作用
工程变形监测可以准确地了解工程结构的变化情况，及时预警和
发现工程变形问题，从而加强对工程质量和安全的控制，确保工程能
够长期稳定地运行。

通过工程变形监测，还可以积累工程变形的实用
数据，为今后的工程设计提供经验和借鉴，提高工程结构的可持续性，增强工程项目的综合效益。
