水泥水化过程,机理

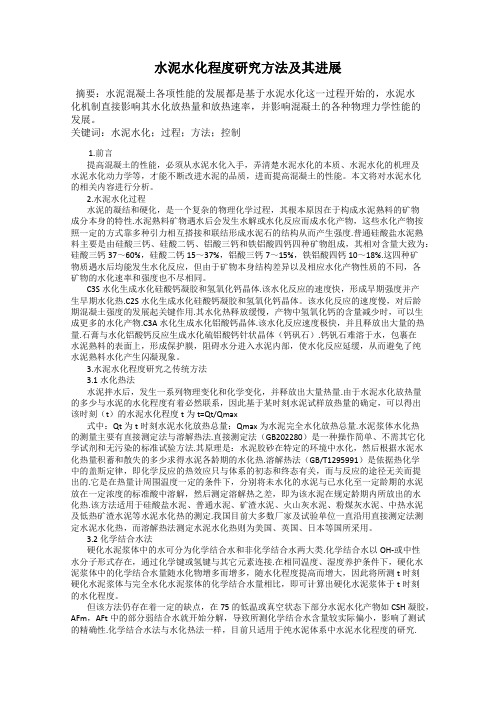

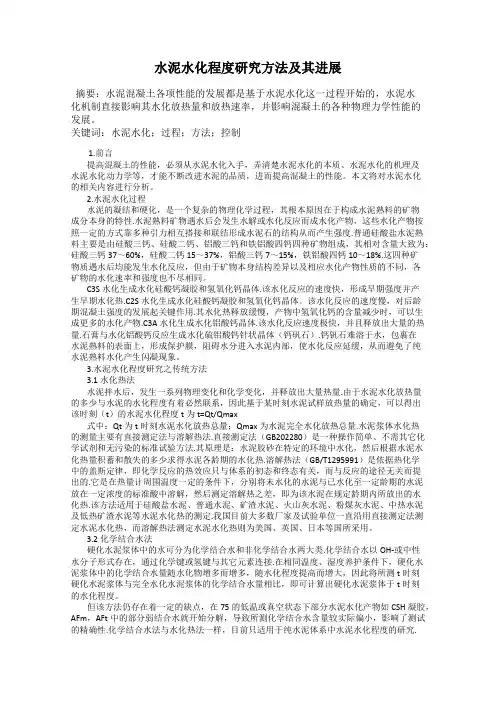

水泥水化程度研究方法及其进展摘要：水泥混凝土各项性能的发展都是基于水泥水化这一过程开始的，水泥水化机制直接影响其水化放热量和放热速率，并影响混凝土的各种物理力学性能的发展。

关键词：水泥水化；过程；方法；控制1.前言提高混凝土的性能，必须从水泥水化入手，弄清楚水泥水化的本质、水泥水化的机理及水泥水化动力学等，才能不断改进水泥的品质，进而提高混凝土的性能。

本文将对水泥水化的相关内容进行分析。

2.水泥水化过程水泥的凝结和硬化，是一个复杂的物理化学过程，其根本原因在于构成水泥熟料的矿物成分本身的特性.水泥熟料矿物遇水后会发生水解或水化反应而成水化产物，这些水化产物按照一定的方式靠多种引力相互搭接和联结形成水泥石的结构从而产生强度.普通硅酸盐水泥熟料主要是由硅酸三钙、硅酸二钙、铝酸三钙和铁铝酸四钙四种矿物组成，其相对含量大致为：硅酸三钙37～60%，硅酸二钙15～37%，铝酸三钙7～15%，铁铝酸四钙10～18%.这四种矿物质遇水后均能发生水化反应，但由于矿物本身结构差异以及相应水化产物性质的不同，各矿物的水化速率和强度也不尽相同。

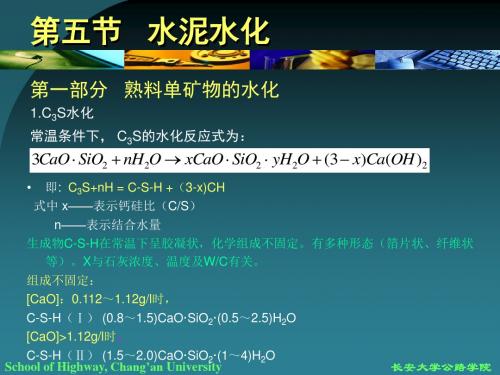

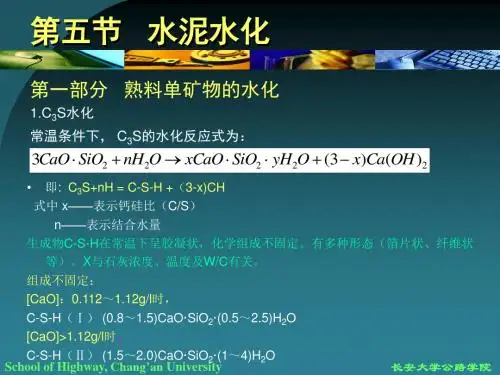

C3S水化生成水化硅酸钙凝胶和氢氧化钙晶体.该水化反应的速度快，形成早期强度并产生早期水化热.C2S水化生成水化硅酸钙凝胶和氢氧化钙晶体。

该水化反应的速度慢，对后龄期混凝土强度的发展起关键作用.其水化热释放缓慢，产物中氢氧化钙的含量减少时，可以生成更多的水化产物.C3A水化生成水化铝酸钙晶体.该水化反应速度极快，并且释放出大量的热量.石膏与水化铝酸钙反应生成水化硫铝酸钙针状晶体（钙矾石）.钙钒石难溶于水，包裹在水泥熟料的表面上，形成保护膜，阻碍水分进入水泥内部，使水化反应延缓，从而避免了纯水泥熟料水化产生闪凝现象。

3.水泥水化程度研究之传统方法3.1水化热法水泥拌水后，发生一系列物理变化和化学变化，并释放出大量热量.由于水泥水化放热量的多少与水泥的水化程度有着必然联系，因此基于某时刻水泥试样放热量的确定，可以得出该时刻（t）的水泥水化程度t为t=Qt/Qmax式中：Qt为t时刻水泥水化放热总量；Qmax为水泥完全水化放热总量.水泥浆体水化热的测量主要有直接测定法与溶解热法.直接测定法（GB202280）是一种操作简单、不需其它化学试剂和无污染的标准试验方法.其原理是：水泥胶砂在特定的环境中水化，然后根据水泥水化热量积蓄和散失的多少求得水泥各龄期的水化热.溶解热法（GB/T1295991）是依据热化学中的盖斯定律，即化学反应的热效应只与体系的初态和终态有关，而与反应的途径无关而提出的.它是在热量计周围温度一定的条件下，分别将未水化的水泥与已水化至一定龄期的水泥放在一定浓度的标准酸中溶解，然后测定溶解热之差，即为该水泥在规定龄期内所放出的水化热.该方法适用于硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥、中热水泥及低热矿渣水泥等水泥水化热的测定.我国目前大多数厂家及试验单位一直沿用直接测定法测定水泥水化热，而溶解热法测定水泥水化热则为美国、英国、日本等国所采用。

铝酸盐水泥水化机理一，高铝水泥的组成高铝水泥，又称矾土水泥或铝酸盐水泥，是以铝酸钙为主的熟料经磨细制成的水硬性胶凝材料。

铝酸盐水泥以Al2O3、CaO和SiO2为主要成分，水泥的组成可能是C12A7、CA 和C2S、CA、C2S和CA、C2AS和CA2。

1，铝酸一钙（CA）CA是高铝水泥的主要矿物，它使高铝水泥的初始强度发展速率远比高C3S含量的硅酸盐水泥快。

其特点是凝结正常，硬化迅速，是高铝水泥强度的主要来源。

但AC含量过高时，强度发展主要集中在早期，后期强度增进率不显著。

2，二铝酸一钙（CA2）高铝水泥中CaO含量较低时，CA2较多。

其水化较慢，早期强度低，但后期强度不断增长。

如果CA2含量过高，将影响高铝水泥的快硬性能。

但随CA2增加，水泥的耐热性能提高。

质量优良的高铝水泥，其矿物组成一般以CA和CA2为主。

3，七铝酸十二钙（C12A7）C12A7晶体中铝和钙的配位极不规则，其结构中存在大量空腔，水极易进入。

因此，C12A7水化、凝结极快，但强度不及CA高。

当水泥中C12A7较多时，水泥出现快凝，甚至强度倒缩，耐热性下降。

4，钙铝黄长石（C2AS）C2AS也称吕方柱石，因为此晶格中离子配位对称性很高，故水化活性极低。

5，六铝酸一钙（CA6）CA6是低钙铝酸盐水泥中常见的一种矿物，为惰性矿物，无水硬性。

但CA6能提高水泥的耐热性。

高铝水泥熟料的主要化学成分为CaO、Al2O3、SiO2、Fe2O3，还有少量的MgO、TiO2等。

下列为各国生产高铝水泥成分组成。

二，高铝酸水泥中另外的成分及作用1，氧化铝氧化铝过低，熟料中易出现C12A7，使水泥快凝，强度下降；氧化铝过高，CA2过多，亦使水泥早期强度降低。

2，氧化钙氧化钙含量过高，熟料中易出现C12A7，使水泥快凝；氧化钙过低，大量形成CA2，使水泥早期强度降低。

3，二氧化硅适量二氧化硅（4%~5%）能促进生料更均匀地烧结，加速熟料形成。

但二氧化硅增加，C2AS含量相应增加，水泥的早期性能降低。

混凝土水化反应的原理混凝土是一种由水、水泥和骨料等材料混合而成的人造材料，广泛用于建筑、桥梁、道路、隧道等工程中。

水化反应是混凝土形成的过程之一，它是混凝土硬化的基础和关键，也是混凝土性能的决定因素之一。

本文将详细介绍混凝土水化反应的原理。

一、混凝土的组成混凝土是一种由水、水泥、骨料、粉煤灰、矿渣粉等材料混合而成的人造材料，其中水泥是混凝土的主要胶凝材料，骨料则是混凝土的主要填充材料。

混凝土的组成和配合比对其性能和用途有着重要的影响。

1. 水泥水泥是一种粉状胶凝材料，主要由熟料和石膏等掺合物组成。

熟料是一种由石灰石、粘土等原料在高温下烧制而成的熔融物，石膏则是一种硬化缓和剂，用于控制水泥的凝结速度和硬度。

2. 骨料骨料是混凝土中的主要填充材料，包括粗骨料和细骨料两种。

粗骨料一般为砾石或碎石，直径大于5毫米；细骨料一般为砂子，直径小于5毫米。

骨料的质量和大小对混凝土的强度和耐久性有着重要的影响。

3. 水水是混凝土中的溶剂，用于将水泥和骨料混合在一起，形成胶凝体。

水的数量和质量对混凝土的性能和强度有着重要的影响。

4. 粉煤灰和矿渣粉粉煤灰和矿渣粉是混凝土中的掺合材料，主要用于改善混凝土的工作性能和强度。

粉煤灰是一种煤炭燃烧后的副产品，矿渣则是一种冶金过程中的副产物。

它们的添加量和类型对混凝土的性能和用途有着重要的影响。

二、混凝土水化反应的基本过程混凝土水化反应是混凝土硬化的基础和关键，也是混凝土性能的决定因素之一。

水化反应的过程可以分为以下几个阶段。

1. 水泥颗粒的湿润当水泥与水混合时，水会渗透到水泥颗粒表面，使其湿润。

水泥颗粒表面的化学反应开始发生，水泥颗粒开始向周围的水中释放离子。

2. 胶凝体的形成随着时间的推移，水泥颗粒表面的化学反应加速，形成了一层胶凝体。

这层胶凝体包裹住了骨料颗粒，并将它们粘在一起，形成了混凝土的骨架。

3. 晶体生长胶凝体中的硬化物开始进行晶体生长。

硬化物主要包括水化硅酸盐、水化铝酸盐以及石膏等物质。

混凝土中水泥水化反应的原理一、水泥的成分和特性水泥是混凝土的主要成分，其主要成分为熟料和石膏。

熟料是指将石灰石和粘土等原料在高温下煅烧得到的矿物物质，其中主要成分为三氧化二铝和二氧化硅。

石膏则是用于调节水泥硬化过程中的凝结时间和硬化性能的一种添加剂。

水泥的主要特性包括初凝时间、终凝时间、强度和耐久性等。

二、水泥水化反应的基本过程水泥在混凝土中的主要作用是通过水化反应形成胶凝体，填充空隙并形成强度。

水泥水化反应的基本过程可分为以下几个阶段：1. 水化初期水泥与水发生反应，形成硬化物质和水化热。

水化初期的主要反应是三氧化二铝和水的化学反应，产生氢氧化铝胶体和放热。

这个阶段的特点是反应速度快、放热量大、强度增长较慢。

2. 胶凝期随着水化反应的进行，氢氧化铝胶体逐渐成熟，形成更加稳定的硅酸盐胶凝体。

胶凝期的主要反应是氢氧化铝胶体和硅酸盐之间的反应，产生硅酸钙胶凝体。

这个阶段的特点是反应速度减慢、放热量减少、强度增长较快。

3. 强化期随着胶凝体的形成，水泥石的强度逐渐增加。

强化期的主要反应是硅酸盐胶凝体的晶化和形成更加稳定的结构。

这个阶段的特点是反应速度缓慢、放热量减少、强度增长较快。

4. 稳定期水泥水化反应的最后阶段是稳定期。

此时，水泥石的强度基本上已经达到了稳定状态。

稳定期的主要反应是水泥石结构的继续稳定和硬化过程的结束。

三、水泥水化反应的影响因素水泥水化反应的速度和强度受到多种因素的影响，包括水泥熟料的成分、水泥的质量、混凝土配合比、水泥与水的接触方式等。

1. 水泥熟料的成分水泥熟料的成分对水泥水化反应的速度和强度有很大的影响。

一般来说，熟料中的三氧化二铝含量越高，水泥的早期强度越高，但晚期强度可能降低。

二氧化硅含量较高的熟料可提高水泥的晚期强度。

石膏的添加量也会影响水泥水化反应的速度和强度。

2. 水泥的质量水泥的质量对水泥水化反应的速度和强度也有很大的影响。

水泥的烧制温度、磨细度、比表面积等因素都会影响水泥的水化反应速度和强度。

混凝土硬化过程中的化学反应原理一、引言混凝土是一种广泛应用于建筑和基础设施工程中的材料，它的主要成分是水泥、沙子、石子等。

混凝土硬化是指混凝土在水泥水化反应的作用下，逐渐变得坚硬和耐用的过程。

混凝土硬化过程中的化学反应是混凝土硬化的关键，本文将对混凝土硬化过程中的化学反应原理进行详细介绍。

二、混凝土硬化过程中的化学反应1. 水泥水化反应水泥是混凝土中的主要胶凝材料，它的水化反应是混凝土硬化过程中最重要的化学反应。

水泥水化反应包括初期水化反应和后期水化反应两个阶段。

（1）初期水化反应水泥在加水后，会和水发生反应，生成水化产物。

初期水化反应的产物主要有硬石膏、水化硅酸钙等。

这些产物会填充混凝土中的微孔和毛细孔，从而提高混凝土的密实度和强度。

（2）后期水化反应后期水化反应是指水泥在初期水化反应后，继续和水发生反应，生成新的水化产物。

后期水化反应的产物主要有水化铝酸盐凝胶、水化硅酸钙凝胶等。

这些产物不仅填充混凝土中的孔隙，还能与混凝土中的骨料和水化硅酸钙等形成化学键，从而提高混凝土的强度和耐久性。

2. 水泥熟料矿物的化学反应水泥熟料是水泥的主要原料，它由石灰石、粘土等矿物在高温下煅烧得到。

水泥熟料在混凝土硬化过程中也会发生化学反应。

（1）熟料中的矿物相互反应熟料中的矿物相互反应会产生新的化合物，如水化硅酸盐、水化铝酸盐等。

这些化合物会在水泥水化反应中起到重要的催化作用，促进水泥水化反应的进行。

（2）熟料中的CaO与水反应熟料中的CaO会和混凝土中的水发生反应，生成Ca(OH)2。

Ca(OH)2能够促进水泥水化反应的进行，同时也会填充混凝土中的孔隙，提高混凝土的密实度和强度。

3. 混凝土中的化学反应混凝土中的水化硅酸钙、水化铝酸盐、水化硅酸钠等成分也会发生化学反应，这些反应会进一步提高混凝土的强度和耐久性。

（1）水化硅酸钙与水化铝酸盐的反应水化硅酸钙和水化铝酸盐会相互反应，生成水化硅酸钙凝胶。

水化硅酸钙凝胶能够填充混凝土中的孔隙，同时与混凝土中的骨料和水化硅酸钙等形成化学键，提高混凝土的强度和耐久性。

水泥的组成以及水化过程•1水泥的组成水泥是以硅酸钙作为主要组分的烧结体。

为了生产水泥，矿石原料中包括四种最基本的元素，即钙、硅、铝和铁。

工业生产时，矿石经粉碎后在窑炉中经高温灼烧1038～1538℃，同时发生化学反应生成水泥烧结物(clinker)。

在最热的区域1427～1538℃，有20％～30％的物料处于液态。

化学反应正是在此液一固混合物中进行。

铝和铁的氧化物对于制造烧结物起着流化(fluxing)剂的作用，加速烧结和化学反应的过程。

水泥中的成分很复杂。

最主要的成分有四种，即硅酸三钙、硅酸二钙、铝酸三钙和铝铁酸四钙。

它们的组成、矿物学名及简称列于表3-1。

该表中还列出各组分的水化热。

水化热大致反映组分的水化能力。

但要记住，水泥烧结物中没有任何一种成分是“纯净”的。

例如，表1中的C4AF实际上是一种成分在C6A2F到C6AF2范围内的固体溶液。

此外，碱金属离子和镁离子也经常包含在上述任一相成分之内。

但是，在实验室条件下，制备相对纯的任何一相组分并不是太困难的。

表1 水泥中的主要成分及命名化学名称化学成分矿物学名简称水化热/（J/kg）硅酸三钙3Cao.SiO2Alite C3S 490752硅酸三钙2Cao.SiO2Belite C2S 227932铝酸三钙3Cao.Al2O3Celite C3A 1200133铝铁酸四钙4CaO.Al2O3.Fe2O3Lron C4AF 400044根据不同用途，可以有不同类型的波特兰水泥。

依据美国ASTM Cl50的规定，波特兰水泥基本上被分为五类。

这五类水泥的平均相组成及特性列于表2。

表2 波特兰水泥的类型及特性a．其余成分，如氧化镁、碱金属硫酸盐、硫酸钙等未计在内。

划分的标准基本上是依据qA和C3S的相对含量以及颗粒的细度。

例如，Ⅳ类水泥的C=；A含量低(5％)，因此使用时水化热低，适于浇铸水库大坝之类的整体结构。

波特兰水泥是应用最广泛的硅酸盐水泥，也是研究得最多的水泥品种。

水泥土水化反应机理
水泥是一种常用的建筑材料，其主要成分是水泥熟料和适量的矿物掺合料。

水泥的水化反应是指当水与水泥熟料或水泥矿物掺合料发生反应时，产生固结和硬化的过程。

水泥的水化反应机理可以分为以下几个步骤：
1. 水溶液的化学反应：水泥在水中溶解生成水化产物。

水中的水分分解成氢氧离子（OH-），而水泥中的硅酸钙（Ca2SiO4）会直接与氢氧离子结合，生成硬固的硅酸钙水合胶凝体（C-S-H）。

此过程也会释放出大量的热量。

2. 水化产物的形成：水化反应继续进行，水合胶凝体逐渐增长，形成块状结构。

同时，水化反应也会导致水泥中的铝酸三钙（Ca3Al2O6）和石膏（CaSO4）发生反应，生成钙矾石水合胶凝体（C-A-H）和氢氧化铝凝胶（AH3）。

这些水化产物的形成使得水泥糊浆逐渐变得坚固，并能够将其他颗粒物质粘结在一起。

3. 晶体生长：水化反应进一步进行，水合胶凝体（C-S-H）的结晶逐渐增长，并形成类似针状的结构。

这种结晶进一步强化了水泥的力学性能，提高了其抗压强度和耐久性。

4. 孔隙形成：水化反应不仅会产生固结和硬化的产物，还会产生大量的水化产物和气体。

在水泥中形成的气泡和产物之间的空隙成为孔隙。

这些孔隙可以影响
水泥的强度和耐久性。

综上所述，水泥的水化反应是一个复杂的过程，涉及到多种化学反应和物理变化。

水化反应的理解有助于我们更好地了解水泥的性能和应用。

混凝土水化反应机理解析混凝土是一种常见且广泛应用的建筑材料。

它的主要成分是水泥、骨料和水，在适当的配比下混合而成。

在混凝土施工过程中，水泥与水发生水化反应，形成胶凝体，同时释放热量。

这种水化反应是混凝土结构强度发展的基础，也是混凝土在工程中具有耐久性的重要因素。

混凝土水化反应的机理非常复杂，牵涉到多个化学反应过程。

下面我将从简单到复杂、由浅入深地解析混凝土水化反应机理。

1. 水化反应的起始阶段：混凝土刚出模时，水泥颗粒与水发生快速反应，形成胶凝体颗粒。

这个阶段称为胶凝体形成期。

水化反应初期，水泥颗粒表面开始溶解，释放出氢氧根离子（OH-），碱离子（Na+、K+）以及氢离子（H+）。

这些离子进一步与水中的Ca2+、Al3+等离子结合，生成一系列水化产物。

2. 胶凝体的形成：在胶凝体形成期，水化反应逐渐推进，胶凝体的颗粒逐渐形成。

胶凝体颗粒由水合硅酸钙（C-S-H）和氢氧化钙（CH）组成。

C-S-H是混凝土中最主要的产物，其形貌呈纤维状或胶状。

C-S-H具有良好的黏结性和稳定性，是混凝土强度发展的主要原因之一。

CH是一种晶体，具有较低的强度，但有助于提高胶凝体的抗渗性和稳定性。

3. 水化反应的深入进行：随着时间的推移，混凝土水化反应进入了深入进行的阶段。

此阶段的主要特点是水合硅酸钙的逐渐形成和增长。

C-S-H的生长过程非常复杂，其中涉及到大量的表面扩散、溶解、重结晶等过程。

C-S-H的生长速率与水胶比、温度、水泥成分等因素相关。

4. 混凝土强度的发展：随着水化反应的进行，混凝土的强度逐渐提高。

这是因为C-S-H的形成和增长增加了混凝土的内聚力和黏结力。

一些次生水化产物的生成也对混凝土的强度发展起着重要作用。

硬固石膏、钙矾土和水合硅酸铝等反应产物能够填充孔隙，提高混凝土的力学性能。

总结回顾：混凝土水化反应机理是一个复杂而多样的过程。

它涉及到多个化学物质的相互作用和反应。

在水化反应的不同阶段，混凝土的结构和性能会发生相应的变化。
