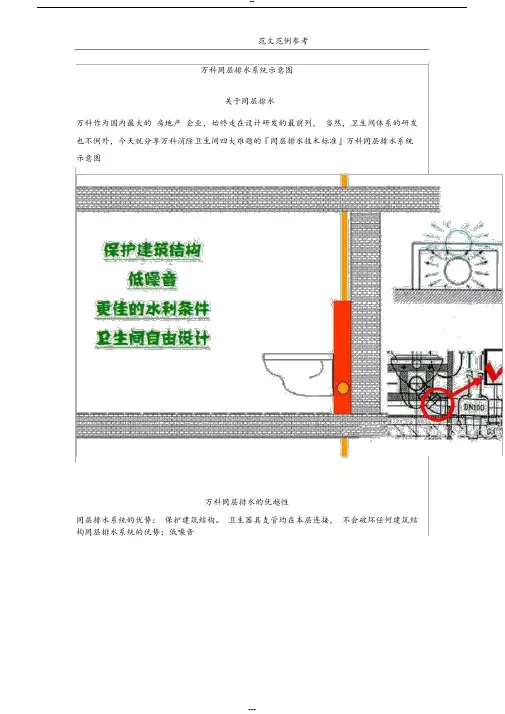

范文范例参考万科同层排水系统示意图关于同层排水万科作为国内最大的房地产企业，始终走在设计研发的最前列，当然，卫生间体系的研发也不例外，今天就分享万科消除卫生间四大难题的『同层排水技术标准』万科同层排水系统示意图万科同层排水的优越性同层排水系统的优势：保护建筑结构。
卫生器具支管均在本层连接，不会破坏任何建筑结构同层排水系统的优势：低噪音完美 Word 格式整理版同层排水系统的优势：更佳的水利条件同层排水系统的优势：卫生间自由设计1.改变洁具的位置：完美 Word 格式整理版同层排水卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间，真正实现我的马桶位置我做主2. 避免了上下楼层卫生间必须对齐的尴尬：在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上重新打孔，或在墙上另外开槽，同层排水系统能轻松满足这一要求。
3. 节省空间：同层排水支管是在同一层内完成的，所以住户卫生间的空间变大，还节省吊顶的麻烦和费用。
万科卫生间同层排水技术标准第一部分：总则1.0.1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。
1.0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。
1.0.3 本标准主要参考标准、规范、图集如下：建筑给水排水设计规范建筑给水排水及采暖工程施工质量验收规范建筑排水硬聚氯乙稀管道工程技术规程排水系统水封保护设计规程节水型生活用水器具住宅厨、卫排水管道安装住宅卫生间建筑排水用硬聚氯乙稀（PVC－ U）管道安装1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准规范的规定。

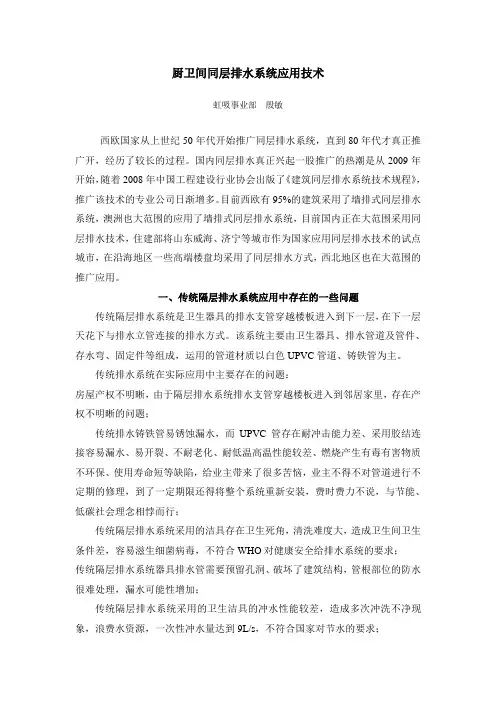

厨卫间同层排水系统应用技术虹吸事业部殷敏西欧国家从上世纪50年代开始推广同层排水系统，直到80年代才真正推广开，经历了较长的过程。
国内同层排水真正兴起一股推广的热潮是从2009年开始，随着2008年中国工程建设行业协会出版了《建筑同层排水系统技术规程》，推广该技术的专业公司日渐增多。
目前西欧有95%的建筑采用了墙排式同层排水系统，澳洲也大范围的应用了墙排式同层排水系统，目前国内正在大范围采用同层排水技术，住建部将山东威海、济宁等城市作为国家应用同层排水技术的试点城市，在沿海地区一些高端楼盘均采用了同层排水方式，西北地区也在大范围的推广应用。
一、传统隔层排水系统应用中存在的一些问题传统隔层排水系统是卫生器具的排水支管穿越楼板进入到下一层，在下一层天花下与排水立管连接的排水方式。
该系统主要由卫生器具、排水管道及管件、存水弯、固定件等组成，运用的管道材质以白色UPVC管道、铸铁管为主。
传统排水系统在实际应用中主要存在的问题：房屋产权不明晰，由于隔层排水系统排水支管穿越楼板进入到邻居家里，存在产权不明晰的问题；传统排水铸铁管易锈蚀漏水，而UPVC管存在耐冲击能力差、采用胶结连接容易漏水、易开裂、不耐老化、耐低温高温性能较差、燃烧产生有毒有害物质不环保、使用寿命短等缺陷，给业主带来了很多苦恼，业主不得不对管道进行不定期的修理，到了一定期限还得将整个系统重新安装，费时费力不说，与节能、低碳社会理念相悖而行；传统隔层排水系统采用的洁具存在卫生死角，清洗难度大，造成卫生间卫生条件差，容易滋生细菌病毒，不符合WHO对健康安全给排水系统的要求；传统隔层排水系统器具排水管需要预留孔洞、破坏了建筑结构，管根部位的防水很难处理，漏水可能性增加；传统隔层排水系统采用的卫生洁具的冲水性能较差，造成多次冲洗不净现象，浪费水资源，一次性冲水量达到9L/s，不符合国家对节水的要求；传统隔层排水系统采用的洁具占用了较大的建筑空间，且空间无法有效利用；传统隔层排水系统预留孔洞限制了卫生洁具的布置位置，无法实现室内个性化布置，无法满足业主个性化的需求；传统隔层排水系统室内吊顶占用了50CM的空间，室内净空较低，给人带来压抑感；传统隔层排水系统采用的UPVC管水流冲击较大，不具备吸音功能，上下层之间因生活习惯不同，会有很大噪音干扰，给业主生活带来不利影响；传统隔层排水系统自家的排水支管在楼下邻居家里，一旦出现要维修的情况，需要到楼下邻居家处理，维修不便的同时还可能引起邻里纠纷。
1 总那么为了提高同层排水系统的技术水平，做到平安、适用、节水、环保，保证工程质量，制定本规程。
本规程适用于山西省新建、扩建、改建的居住建筑内卫生设备同层排水系统的设计、施工、验收及维护。
公共建筑、工业建筑内生活排水系统采纳同层排水技术可参照本规程执行。
卫生设备同层排水系统在满足卫生和功能要求的前提下，应符合节水和环保的要求。
采纳的卫生器具、地漏和管材〔件〕等产品规格尺寸及要紧性能指标均应符合相应的国家标准及行业标准，且应符合本规程的有关要求。
卫生设备同层排水系统的设计、施工及验收，除应符合本规程外，尚应符合国家、行业及我省现行的有关标准的。
2 术语同层排水系统same-floordrainagesystem在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到下层空间、与卫生器具同层敷设并接进排水立管的排水系统，器具排水管和排水支管沿墙体敷设或敷设在本层结构楼板和最终装饰地面之间。
地面敷设方式drop-slabpipeinstallation通过落低楼板、设置垫层或管道明装的方式将排水横支管敷设在本层楼板上并接进排水立管。
沿墙敷设方式in-wallpipeinstallation排水支管在本层楼板上方沿墙敷设并与排水立管相连，在室内装修时，可利用装饰假墙将排水管道隐蔽起来。
排水横管drainhorizontalpipe与水平线夹角小于450的排水管道。
排水支管main branchdischargepipe连接器具排水管至排水立管的排水管段。
器具排水管sanitarybranchdischargepipe连接卫生器具存水弯至排水支管或排水立管的排水管段。
排水立管verticalpipe呈垂直或与垂线夹角小于450的排水管道。
排水横干管horizontalmainpipe连接假设干根排水立管至排出管的排水管段。
排水横支管horizontalbranchpipe连接卫生器具排水管至立管的排水管段。

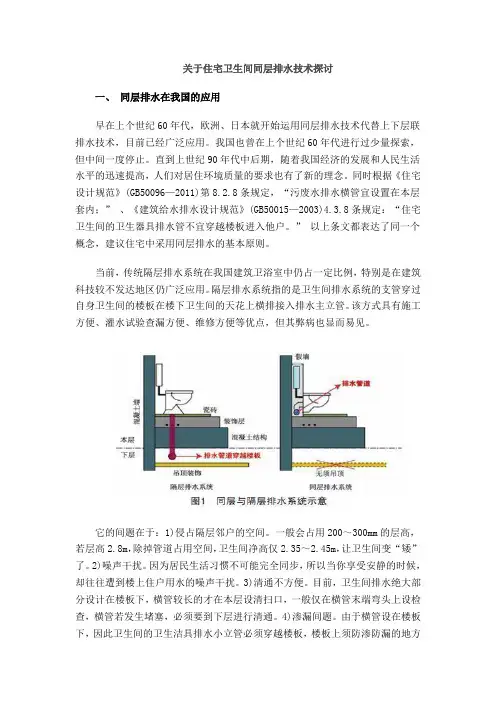

关于住宅卫生间同层排水技术探讨一、同层排水在我国的应用早在上个世纪60年代，欧洲、日本就开始运用同层排水技术代替上下层联排水技术，目前已经广泛应用。
我国也曾在上个世纪60年代进行过少量探索，但中间一度停止。
直到上世纪90年代中后期，随着我国经济的发展和人民生活水平的迅速提高，人们对居住环境质量的要求也有了新的理念。
同时根据《住宅设计规范》(GB50096—2011)第8.2.8条规定，“污废水排水横管宜设置在本层套内；” 、《建筑给水排水设计规范》(GB50015—2003)4.3.8条规定：“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
” 以上条文都表达了同一个概念，建议住宅中采用同层排水的基本原则。
当前，传统隔层排水系统在我国建筑卫浴室中仍占一定比例，特别是在建筑科技较不发达地区仍广泛应用。
隔层排水系统指的是卫生间排水系统的支管穿过自身卫生间的楼板在楼下卫生间的天花上横排接入排水主立管。
该方式具有施工方便、灌水试验查漏方便、维修方便等优点，但其弊病也显而易见。
它的间题在于：1)侵占隔层邻户的空间。
一般会占用200～300mm的层高，若层高2.8m，除掉管道占用空间，卫生间净高仅2.35～2.45m，让卫生间变“矮”了。
2)噪声干扰。
因为居民生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪声干扰。
3)清通不方便。
目前，卫生间排水绝大部分设计在楼板下，横管较长的才在本层设清扫口，一般仅在横管末端弯头上设检查，横管若发生堵塞，必须要到下层进行清通。
4)渗漏间题。
由于横管设在楼板下，因此卫生间的卫生洁具排水小立管必须穿越楼板，楼板上须防渗防漏的地方较多。
如果漏水，那么到底应该由谁出资维修，造成的装潢损失又应该由谁承担。
基于此，该排水方式越来越不能满足消费者的要求。
所以住宅排水管道布置设计，就成为一个研究课题，日益受到人们的重视。
为解决这一间题，最好的办法就是住宅厨房、卫浴间的给水、排水管道尤其是横管一定要安装在套内，即同层排水。
