化工原理 6.6

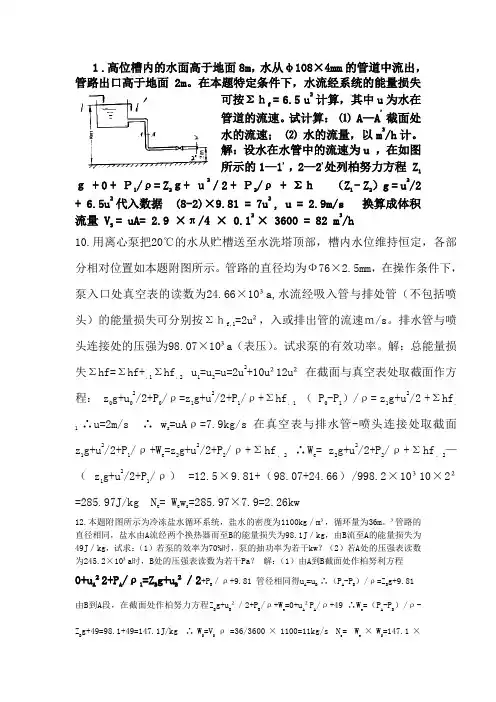

1 .高位槽内的水面高于地面8m ，水从φ108×4mm 的管道中流出，管路出口高于地面2m 。

在本题特定条件下，水流经系统的能量损失可按Σｈf = 6.5 u 2计算，其中u 为水在管道的流速。

试计算： ⑴ A —A '截面处水的流速； ⑵ 水的流量，以m 3/h 计。

解：设水在水管中的流速为u ，在如图所示的1—1, ，2—2,处列柏努力方程 Z 1ｇ + 0 + Ｐ1/ρ= Z 2ｇ+ ｕ2／2 + Ｐ2/ρ + Σｈ （Z 1 - Z 2）g = u 2/2 + 6.5u 2代入数据 (8-2)×9.81 = 7u 2, u = 2.9m/s 换算成体积流量 V S = uA= 2.9 ×π/4 × 0.12 × 3600 = 82 m 3/h10.用离心泵把20℃的水从贮槽送至水洗塔顶部，槽内水位维持恒定，各部分相对位置如本题附图所示。

管路的直径均为Ф76×2.5mm ，在操作条件下，泵入口处真空表的读数为24.66×10³a,水流经吸入管与排处管（不包括喷头）的能量损失可分别按Σｈf,1=2u ²，入或排出管的流速ｍ/s 。

排水管与喷头连接处的压强为98.07×10³a （表压）。

试求泵的有效功率。

解：总能量损失Σhf=Σhf+，1Σhf ，2 u 1=u 2=u=2u 2+10u ²12u ² 在截面与真空表处取截面作方程： z 0g+u 02/2+P 0/ρ=z 1g+u 2/2+P 1/ρ+Σhf ，1 （ P 0-P 1）/ρ= z 1g+u 2/2 +Σhf ，1∴u=2m/s ∴ w s =uA ρ=7.9kg/s 在真空表与排水管-喷头连接处取截面z 1g+u 2/2+P 1/ρ+W e =z 2g+u 2/2+P 2/ρ+Σhf ，2 ∴W e = z 2g+u 2/2+P 2/ρ+Σhf ，2—（ z 1g+u 2/2+P 1/ρ） =12.5×9.81+（98.07+24.66）/998.2×10³10×2²=285.97J/kg N e = W e w s =285.97×7.9=2.26kw12.本题附图所示为冷冻盐水循环系统，盐水的密度为1100kg ／m ³，循环量为36m 。

《化工原理》重点介绍各主要化工单元操作的基本原理、典型设备和相关汁算，内容包括绪论、流体流动、流体输送机械、非均相物系分离、传热、蒸发、吸收、蒸馏、干燥以及附录。

1.以流体流动(动量传递)为基础阐述流体输送、非均相物系分离相关单元操作；2.以热量传递为基础阐述换热器及蒸发单元操作；3.以质量传递为基础阐述吸收、精馏传质单元操作，4.具有热量、质量同时传递特点的干燥操作。

5.以物料衡算、能量衡算为主线，强调应用基本概念和原理分析、解决工程实际问题。

《化工原理》考试大纲考试内容：流体流动、流体输送机械、非均相物系的分离、传热、蒸馏、吸收、蒸馏和吸收塔设备、干燥、蒸发。

考试要求：一、流体流动（以柏努利方程为主线）通过本章的学习，掌握流体流动的基本规律、管内流动的规律，并应用这些原理和规律去分析和解决流动过程中的有关问题。

1、掌握流体静力学基本方程式及其应用；2、掌握连续性方程式及其应用；3、掌握柏努利方程的物理意义、应用范围及其解题计算；4、掌握流体阻力、流量、雷诺系数等之间的关系；5、掌握流动类型及其判断依据；6、掌握管路计算方法；7、掌握主要流量测量手段的基本原理、适用范围；8、了解管路串、并联的阻力、流量的关系。

二、流体输送机械通过本章的学习，了解掌握管路系统对输送机械的要求。

1、掌握常用泵的主要性能参数、特性曲线；2、掌握常用泵的使用操作要点，如串并联、开启、关闭等；3、了解常用泵和风机的基本性能和适用范围。

三、非均相物系的分离通过本章的学习，了解掌握沉降和过滤两种机械分离操作的基本原理、典型设备的结构与特性。

1、掌握沉降分离的原理、沉降过程及影响因素；2、掌握斯托克斯公式；3、掌握除尘设备的基本原理和选型；4、了解各种机械分离方法的优缺点及其适用范围；四、传热通过本章的学习，了解掌握传热的基本原理、传热规律，并运用其去分析和计算传热过程的有关问题。

1、掌握传热的基本方程式；2、掌握各种传热、导热系数的定义、单位及其差异；3、掌握单、多壁圆筒热传导速率方程及其应用；4、掌握列管换热器的计算；5、掌握强化换热的手段；6、了解傅立叶定律和辐射速率方程；7、了解边界层和保温层基本概念。
