体外冲击波碎石机招标参数一、设备名称：体外冲击波碎石机二、数量：一台预算：35万元三、技术参数：1、冲击波源系统：★⑴电磁冲击波源，可与液电式兼容，提供注册证证明。
⑵高压放电范围：11～16KV。
⑶高压放电电容储能：60J～120J。
★⑷焦点治疗深度≥145mm，提供注册证证明。
⑸第二焦点冲击波压力场参数：脉冲前沿≤0.5μS，脉宽≤1μS，聚焦范围径向±7.5mm，轴向-45~+70mm；焦点压力：20～50MPa 。
（6）电源条件：单相220V 。
2、C臂与冲击波治疗头：★⑴C形臂可翻转180度，在床上位和下位都能碎石。
⑵与C臂一体化的治疗头上下升降运动幅度200mm 。
⑶治疗头纵向摆动角度45°。
3、B超定位系统：★⑴环冲击波源锥形多角度运动的B超探头定位装置，具备电子自动测距功能。
⑵探头能对焦点作直线和环形运动，定位误差≤2mm；⑶探头表面与第二焦点测距误差≤2mm；⑷探头具备伸缩功能（探头伸出限位：25mm（上限位），探头缩入限位：125mm（下限位）。
4、操作系统：⑴可移动，可悬挂于床边的自动操作系统；⑵碎石时可选择连续触发、单次击发多种形式；⑶碎石能量可无级调节；⑷碎石放电频率可在0.3～1.5秒／次之间自由调整；⑸长寿命轻触式按钮控制；⑹封闭式水加热，自动排气，恒温超温保护自动循环装置。
⑺专业的病历管理系统（泌尿外科影像及病人数据管理系统：包含1病人档案数据管理2图像数据库3 图像处理）5、治疗床与主机：★⑴可与主机分离的独立的移动式多功能手术床。
⑵治疗床全电动控制，三维六向运动。
上下升降范围X轴150mm，纵向移动范围Y轴140mm，横向移动范围Z轴140mm。
⑶治疗床为三段可拆装式（含床主体、头板、尾板），可配置泌尿手术附件（如脚托、压腹带），可进行泌尿外科的一般诊疗手术。
⑷机械传动系统最小调节精度≤1mm。
⑸治疗床有效载荷≥130Kg。
(6)床面离地的最低高度为60cm 。

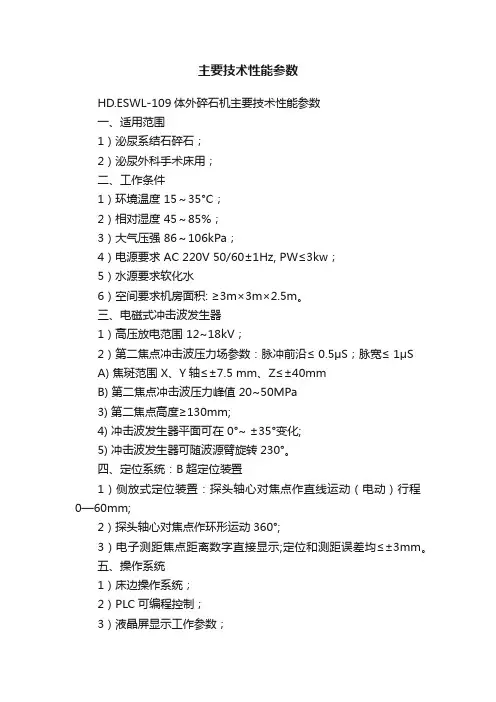

主要技术性能参数HD.ESWL-109体外碎石机主要技术性能参数一、适用范围1）泌尿系结石碎石；2）泌尿外科手术床用；二、工作条件1）环境温度 15～35°C；2）相对湿度 45～85%；3）大气压强 86～106kPa；4）电源要求AC 220V 50/60±1Hz, PW≤3kw；5）水源要求软化水6）空间要求机房面积: ≥3m×3m×2.5m。
三、电磁式冲击波发生器1）高压放电范围 12~18kV；2）第二焦点冲击波压力场参数：脉冲前沿≤ 0.5μS；脉宽≤ 1μSA) 焦斑范围 X、Y轴≤±7.5 mm、Z≤±40mmB) 第二焦点冲击波压力峰值 20~50MPa3) 第二焦点高度≥130mm;4) 冲击波发生器平面可在0°~ ±35°变化;5) 冲击波发生器可随波源臂旋转230°。
四、定位系统：B超定位装置1）侧放式定位装置：探头轴心对焦点作直线运动（电动）行程0—60mm;2）探头轴心对焦点作环形运动360°;3）电子测距焦点距离数字直接显示;定位和测距误差均≤±3mm。
五、操作系统1）床边操作系统；2）PLC可编程控制；3）液晶屏显示工作参数；4）冲击波能量0~18kV连续可调；5）冲击波触发频率可调；触发方式：手动、连续和心电同步；6）波源臂上下翻转时，只主机原地旋转0-90°，不移动治疗床；六、治疗床1）治疗床三维运动幅度x、y、z分别为100mm、100mm、200mm；2）床面离地面最低650mm；3）治疗床最大载重达135kg；治疗床运动精度≤1mm。
七、水处理系统1）水循环和自动除气装置；2）水自动恒温装置；3）超温报警和保护装置。
八、其它1、可选配变焦电磁冲击波源112mm-130mm-150mm。
2、可选配碎石病历记录系统。
3、标配汕头超声CTS 415A型超声仪一台碎石定位用。
附件：体外冲击波治疗机技术参数一、气压弹道式放散状冲击波，原装进口。
二、基本参数要求：1、主机、手柄、探头为同一品牌同一制造商生产。
*1.1手柄数量：两把不同能量手柄各一套，针对不同适应症做精准定位治疗。
*1.2设备标配9个不同型号治疗探头。
1.3最大能流密度≤0.6mj/ mm2。
1.4设备可满足36mm大面积放散状冲击头1个。
*1.5手柄治疗头可伸缩，有施压指示器，带压力刻度。
*1.6手柄自带计数器，记录手柄累计使用次数。
1.7冲击头均可+135℃高温高压消毒。
2、可移动式柜式主机系统（包括：主机、台车、空气压缩机）。
*2.1空气压缩机：主机与空气压缩机分离，为油压式三级过滤空气压缩机，并具备大容量储气罐。
2.2工作频率：1-20Hz连续可调。
2.3工作压力：0bar - 4bar 治疗时连续可调。
2.4电源供应（伏特）：100 - 240VAC。
2.5电源频率：50 - 60Hz 。
2.6最大正输出压力：不小于11.2MPa 。
3、产品认证：*3.1产品通过美国FDA足底筋膜炎治疗上的认证，并提供相关证明文件。
3.2产品在国内注册大于13款以上治疗探头，以注册证为准。
3.3产品适用范围不能为辅助治疗，以注册证为准。
3.4产品适用范围（医疗器械注册登记表内有注明）：肩钙化性肌腱炎、肩峰下疼痛综合症、网球肘、股骨大转子疼痛综合症、髌骨尖综合症、胫骨结节骨软骨炎、胫骨内侧应力综合症、止点性跟腱炎、非止点性跟腱炎、足底筋膜炎、肌筋膜疼痛综合症、特异性和根性腰背疼痛综合症。
3.5 投标产品为国际一线品牌，国内用户不少于100家用户，省内使用用户不低于5家医院，并提供本省装机不低于5家用户的装机合同或中标通知书。
*三、生产厂商在国内设有分公司、提供专业的售后维修服务，投标资料内需提供分公司资质。
MS.ESWL-VB体外冲击波碎石机主要性能和技术参数MS-ESWL-VB型碎石机,是国内最普及的超声定位的碎石机，我们的工程师多年来一直从事这类机器的技术工作，具有丰富的经验.集国内各家同类产品所长，使得机器性能优异，结构合理，美观大方、操作简便，经济实用，是中小医院开展碎石的首选机型。
1 产品特征：1.1优质的液电或电磁冲击波源该机采用低能量液电或电磁冲击波源，已有的数百家用户使用, 碎石的冲击波源使用电磁或液电冲击波源，能量低，剂量比其它厂家碎石机减少一半，疼痛轻、损伤小、效果好，寿命长。
1.2精确方便的定位方式VB型机的定位采用环冲击波源运动的超声定位装置，探头中线永不偏离焦点，探头表面到结石的距离用电子自动测距，与超声图像的实际探测深度同步，定位快捷、准确。
并且可以配大多数黑白B超使用1.3 灵活的波源装置机器的波源有一个弧型运动的小C臂系统，可以多角度、多方位选择最佳的入射体位。
而且可以使焦点不会太偏离原来的观测位置，而大多数厂家同类机器，类似波源运动是绕轴旋转，很容易偏离，这是一种缺陷。
1.4 方便的操作系统设备独立的操作台在机器旁边控制,国际标准的指示界面让人一目了然；触发频率的自由选择、碎石能量的无级调节、手感很好的轻触开关等等，充分考虑到设备的使用需要。
1.5 低噪声冲击波在碎石过程会产生不可避免的噪声，是各厂家颇为头疼的问题，但我们改进的波源，采用特制的触发器，以及特殊的吸音材料，使噪声比同类产品低很多，对医生和病人影响很微。
1.6 简易的场地要求除了专用的安全地线要求高外，设备的电源可以用一般的220伏生活用电，，二到三千瓦的功率；场地要求也不高，十平方左右的房间就能满足使用要求2技术参数2.1疗效对2cm以下单个泌尿系结石，碎石总有效率大于98％。
注：本设备主要用于结石碎石，作其它用途时功能与专用的设备或装置不能等同。
2.2 工作条件a)环境温度15～35℃。
b)相对湿度45～85%。

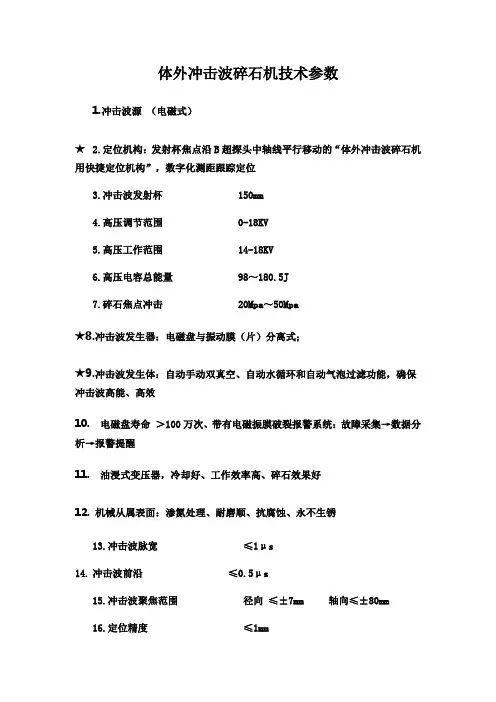

体外冲击波碎石机技术参数1.冲击波源（电磁式）★ 2.定位机构：发射杯焦点沿B超探头中轴线平行移动的“体外冲击波碎石机用快捷定位机构”，数字化测距跟踪定位3.冲击波发射杯 150mm4.高压调节范围 0-18KV5.高压工作范围 14-18KV6.高压电容总能量 98～180.5J7.碎石焦点冲击 20Mpa～50Mpa★8.冲击波发生器：电磁盘与振动膜（片）分离式；★9.冲击波发生体：自动手动双真空、自动水循环和自动气泡过滤功能，确保冲击波高能、高效10.电磁盘寿命＞100万次、带有电磁振膜破裂报警系统：故障采集→数据分析→报警提醒11.油浸式变压器，冷却好、工作效率高、碎石效果好12. 机械从属表面：渗氮处理、耐磨顺、抗腐蚀、永不生锈13.冲击波脉宽≤1μs14. 冲击波前沿≤0.5μs15.冲击波聚焦范围径向≤±7mm 轴向≤±80mm16.定位精度≤1mm17.冲击波焦点焦点深度≥130mm18 .冲击波源入射度范围 0～85°（弧形旋转可调）19.发射体（发射杯）翻转（纵向0～85°横向±18°）20.治疗机械臂垂直升降 0～250 mm 治疗机械臂纵向行程 0～250 mm21.治疗床体横向行程 0～250 mm 治疗床体上下行程 0～90mm承重≥135KG22.数字化传动系统精度≤1 mm23. 环境温度 15～35℃电源电压 AC 220±10% 50±10Hz24. 相对湿度 45%～85%25.大气压强 86～106Kpa 电源功率 2KVA26. 配备推车式全数字超声诊断系备注：带★号的技术参数必须满足。
体外冲击波碎石机技术参数一、设备名称：体外冲击波碎石机二、数量：壹台三、产品相关要求：3.1、配置要求3.1.1 三维六向运动多功能治疗床1套3.1.2 主机1套3.1.3 B超定位装置1套3.1.4 电磁冲击波源1套（电磁盘1个，透镜1个）3.1.5 电磁式电容箱1个3.1.6 新型蓝色硅胶水囊3个3.1.7 电器柜1个3.1.8 附件工具箱1套3.2 投标设备安全性能，符合国家相关安全要求。
四、设备用途：主要用于泌尿系结石碎石治疗。
五、技术参数：5.1 冲击波发生器：※5.1.1成熟的冲击波生器：有透镜折射式电磁波源并与液电波源兼容（非液电式、非圆筒电磁式）并提供相关材料。
5.1.2 高压放电范围：13～20KV；5.1.3高压放电电容储能：电磁冲击波发生器为53 J～128 J；※5.1.4第二焦点高度≥145mm, 110mm、128mm、148mm三种可变焦距，并提供相关材料。
5.1.5第二焦点冲击波压力场参数：脉冲前沿≤0.5μS、脉宽≤1μS、焦斑范围：径向±7.5mm，轴向±40mm；焦点压力：20～50MPa5.2冲击波治疗头※5.2.1 C形臂可反转≥280度旋转治疗，在床上位和下位都能碎石；5.2.2 C形臂可上下运动幅度≥210mm；5.2.3 向后拐角≥15°。
5.2.4 治疗头纵向向前拐角≥30°。
5.3 B超定位系统※5.3.1 环冲击波源锥形多角度运动B超探头定位装置，具有电子自动测距功能，第二焦点距离电子数字直接显示；5.3.2 探头能对焦点作直线和环形运动，且定位误差≤±2mm；5.3.4 探头表面与第二焦点测距误差＜3mm；5.3.5 电动的探头有伸缩功能。
5.4 操作系统5.4.1 可移动，悬挂的床边操作系统；5.4.2 碎石时可选择连续触发，单次击发等多种形式；5.4.3 碎石能量可无级调节；5.4.4 碎石放电频率可在0.3～1.5秒／次之间自由调整；5.4.5 长寿命轻触式按钮控制；5.4.6 封闭式水加热、自动排气、恒温超温保护自动循环装置。
狼牌体外冲击波碎石机
狼牌体外冲击波碎石机双层压电陶瓷体外冲击波碎石技术,双层设计，治疗源尺寸小，结构紧凑简洁Ø治疗源寿命约等于液电式的100倍(5万次冲击波)，电磁式的3~5倍（100~150万次冲击波）,痛感轻微甚至无痛，损伤小，恢复块，无需留院观察.同轴同焦技术-指哪打哪,超声探头集成在震波源内，在同一轴线上，可以沿轴向移动和旋转(±90°) ,双层凹面马赛克式排列的压电陶瓷片直接聚焦发射冲击能量至结石目标，无需另外的反射器..超声定位：内联设计（in-line），超声探头集成在在治疗源中轴，可以转动和轴向移动，在治疗过程中可以提供实时持续监测。
X光定位：外联设计（out-line），治疗源固定在X光设备C型臂的等中心点，可以根据需要在治疗过程中用X光定位，可以获得清晰的图像并减少不必要的辐射,获取X光或超声图像后，在图像上标记结石，启动自动定位功能，治疗床自动移动到合适的位置（X\Y\Z轴），使得结石移动到焦点中心上。
减少手动调节的难度，节省治疗时间.可以针对多种部位及尺寸的结石做出最为精确有效的治疗,焦点参数独立调节，并可在治疗碎石过程中根据需要调节不同焦点大小.一般F1适用于输尿管结石，F2\F3适用于肾结石。
精准聚焦可以减少对结石外组织的损伤，减小副作用。
.。

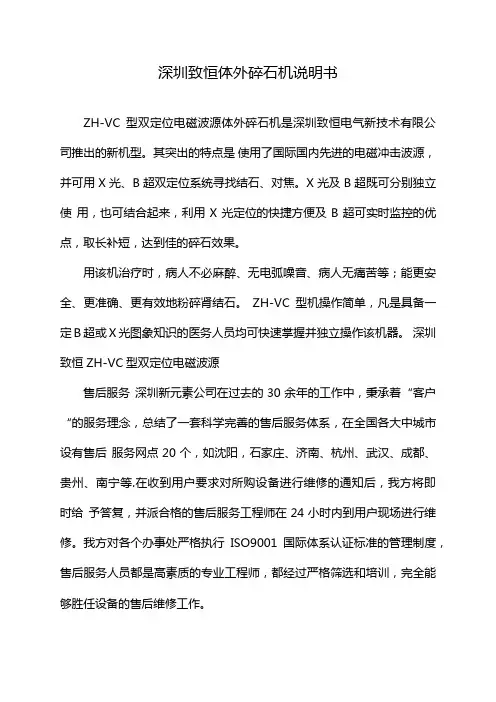

深圳致恒体外碎石机说明书ZH-VC型双定位电磁波源体外碎石机是深圳致恒电气新技术有限公司推出的新机型。
其突出的特点是使用了国际国内先进的电磁冲击波源，并可用X光、B超双定位系统寻找结石、对焦。
X光及B超既可分别独立使用，也可结合起来，利用X光定位的快捷方便及B超可实时监控的优点，取长补短，达到佳的碎石效果。
用该机治疗时，病人不必麻醉、无电弧噪音、病人无痛苦等；能更安全、更准确、更有效地粉碎肾结石。
ZH-VC型机操作简单，凡是具备一定Ｂ超或X光图象知识的医务人员均可快速掌握并独立操作该机器。
深圳致恒ZH-VC型双定位电磁波源售后服务深圳新元素公司在过去的30余年的工作中，秉承着“客户“的服务理念，总结了一套科学完善的售后服务体系，在全国各大中城市设有售后服务网点20个，如沈阳，石家庄、济南、杭州、武汉、成都、贵州、南宁等.在收到用户要求对所购设备进行维修的通知后，我方将即时给予答复，并派合格的售后服务工程师在24小时内到用户现场进行维修。
我方对各个办事处严格执行ISO9001国际体系认证标准的管理制度，售后服务人员都是高素质的专业工程师，都经过严格筛选和培训，完全能够胜任设备的售后维修工作。
产品操作说明：电磁式体外冲击波碎石机---ZH-VC X线 B超双定位ZH-VC电磁式体外冲击波碎石机融合行业内先进设计理念，采用的ARM 嵌入式整机控制系统，赋予了碎石机里程碑的意义。
其独特的设计结构、大C臂、小C臂全方位多角度的运动行程，使结石定位更加智能、更柔和的人性化真彩液晶触摸屏，带给用户舒适高效的操作体验。
柔和的人性化操作系统● 床边可移动7寸真彩液晶触摸屏● 主控制台10寸真彩液晶触摸屏，双屏同步显示● 19寸高清医用液晶显示器● 15寸图像管理液晶显示器产品特点：● 大C臂双向摆角45°，小C臂上下翻转180°，弧线上下运动45°● 大C、小C臂运动引起的第二焦点定位误差≤±1mm● 治疗床可以进行X、Y、Z三维六向运动● 治疗床整机带轮，轻松移动，可作为泌尿外科手术床使用● 电磁式平面线圈波源与电磁式圆柱线圈波源可互换● 治疗深度:130mm,可调节治疗深度110mm、150mm● 冲击波源具有自动抽真空系统，恒温保护自动水循环装置。
体外冲击波碎石术体外冲击波碎石（Extracorporeal Shock Wave Lithotripsy ESWL）是利用体外产生的冲击波聚焦于体内的结石使之粉碎，继而将其排出体外达到治疗目的治疗方法。
由于ESWL属多尼尔公司的专有用词，目前国际上已通用Shockwave Lithotripsy （SWL）。
一、冲击波碎石设备与原理(一）冲击波碎石机设备的主要部件：冲击波碎石机的核心部件是冲击波源和定位系统。
1.冲击波源：冲击波波源产生聚焦冲击波。
商品化冲击波源共有三种：液电式、电磁式和压电式。
液电式波源是利用水中放电原理产生冲击波，由电能直接转变成机械能；液电式冲击波源原理简单，实现容易，爆发力强，冲击波形成充分，较易导致结石的破碎。
缺点是：①焦点易发生漂移；②冲击波的各波之间的均一性差；③在SWL过程中，随着电极间隙逐渐扩大，明显影响焦区的几何形状。
电磁式波源是电能先转变成磁能，再从磁能转化成冲击波；其优点是①冲击波的焦点不会发生漂移，对器官和组织损伤较轻；②冲击波源的工作寿命大为提高，无更换电极之烦。
电磁式冲击波的能量介于液电式和压电式之间。
该波源的损耗成本相对降低，操作及维护更为方便。
压电式波源是将压电元件置于一特定曲面，聚焦冲击波，达到碎石的目的。
此波源能量及焦点控制是最为理想的、具有较高的安全系数。
皮肤入射点的能量密度极低，很少引起痛感或不适。
缺点是能量较低，因而碎石效率较低，临床复震率较高。
2.定位系统：通过影像技术将结石定位于冲击波的焦区。
定位系统包括X光定位、B超定位和X光/B超双定位。
X光定位系统的最大优点是能够透视整个泌尿系统的含钙结石，其定位和跟踪方法易于掌握。
缺点是潜在的X光辐射性损伤，不能定位X 光透光性结石。
B超定位的最大优点是可检测出“阴性”尿结石，可以全程实时监控，而且无X光辐射性损伤。
但由于超声诊断技术较难掌握，泌尿外科医师熟悉和掌握B超二维图像的切割方法通常需要一个过程。
JDPN-VC系列体外冲击波碎石机产品推荐书企业简介:卡姆南洋医疗器械股份有限公司（交通大学医疗器械研制中心）是国内首先研制体外冲击波碎石机的单位,在1988年初正式向社会提供JDPN系列体外冲击波碎石机，曾获得国家科技进步一等奖,是市高新技术企业 ,目前已拥有国内外近几千余家用户，并多次出口日本,韩国,意大利,巴西,墨西哥,俄罗斯等国家,产品深受广大患者和医务工作者的好评。
正如大家所了解的，目前，在大型医疗设备中，体外冲击波碎石机是产品占主体，其市场保有量是进口机的十几倍。
几十年来，卡姆南洋医疗器械股份有限公司全体员工在交通大学领导的关心下，在各学科专家的支持下，坚持走医工结合的道路，成为市医疗器械学会副会长单位；在市医药集团公司的支持下，和交通大学生物医学工程系、生物系、机械系、电子系、电机系共同组成交通大学医疗器械研究院，借以提高市的医疗器械研制和生产水平，进而提高我国的医疗器械水平。
十几年来，我们一直和瑞金医院、中山医院等医院的外科和泌尿外科的专家们合作，不断开发新产品如尿流计、高频电刀、氩气电刀、前列腺汽化电刀、腹腔灌注化疗仪等；也对老产品不断改进，使我们的体外冲击波碎石机做到了高频率、低损伤，而且还做到了极低的返修率，多数机器使用三、四年后没有进行维修过。
我们也决心不负众望，进一步和广大医务界同仁合作，和各医院专家合作，不断努力，为使我国的医疗器械能够向世界一流水平靠齐做出贡献。
公司通过了ISO9001－2000和ISO13485－2003医疗器械质量管理体系认证暨产品认证，并连续获得“市医疗器械诚信企业”。
在售后服务方面，我们也是以客户利益为第一，想用户所想，急用户所急。
在第一年保修期内，不论是否有问题，也不论路途多么遥远，我们都会提供至少一次免费的检修服务，深得用户欢迎。
在保修期外，我们也是在接到用户保修电话后，在第一时间内为用户提供优质服务，十多年来，从未因维修问题与用户发生矛盾，卡姆南洋医疗器械有限公司就是靠着良好的产品质量和优秀的售后服务深得人心从而立于不败之地的。
体外碎石机参数一、介绍体外碎石机是一种用于将尿路结石分解成小碎片的医疗设备。
它通过使用超声波或机械力将结石破碎，以便更容易排出体外。
体外碎石机的参数对于其性能和治疗效果至关重要。
本文将介绍体外碎石机的几个重要参数，包括功率、频率、声压和冲击次数。
二、功率体外碎石机的功率是指设备输出的能量大小。
功率越高，碎石的效果越好。
一般来说，体外碎石机的功率在10到100瓦之间。
较低的功率适用于较小的结石，而较高的功率则适用于较大的结石。
根据结石的大小和位置，医生可以调整体外碎石机的功率以达到最佳的碎石效果。
三、频率体外碎石机的频率是指超声波的振动频率。
频率越高，超声波的能量越集中，碎石的效果越好。
常见的体外碎石机频率为20千赫到30千赫。
不同类型的结石对频率的要求也有所不同。
例如，钙结石对高频率的超声波更敏感，而尿酸结石则对低频率的超声波更敏感。
因此，医生会根据结石的类型和特征来选择合适的频率。
四、声压体外碎石机的声压是指超声波的压力强度。
声压越大，超声波的能量越强，碎石的效果越好。
常见的体外碎石机声压为0.2兆帕到0.6兆帕。
然而，过高的声压可能会对患者的组织造成损伤，因此医生需要根据患者的情况来调整声压的大小。
此外，声压的大小还与体外碎石机的工作距离有关，一般来说，工作距离越近，声压越大。
五、冲击次数体外碎石机的冲击次数是指超声波或机械力施加在结石上的次数。
冲击次数越多，结石的碎裂程度越高。
常见的体外碎石机冲击次数为1000次到2000次。
然而，过多的冲击次数可能会导致患者的组织受损，因此医生需要根据患者的具体情况来决定冲击次数的大小。
六、结语体外碎石机的参数对于治疗效果至关重要。
医生需要根据患者的具体情况来选择合适的参数，以达到最佳的碎石效果。
同时，医生还需要密切观察患者的反应，及时调整参数，确保治疗的安全性和有效性。
通过合理调整体外碎石机的参数，可以帮助患者快速、安全地摆脱尿路结石的困扰。
碎石机技术参数
技术参数及相关要求：
1 ．电磁式体外冲击波碎石机
碎石放电电压：最高放电电压≤11KW 为优
冲击能量：E : 50 一100j
冲击波峰值压力：PM =20-50MPa
负压：< 4mpa
聚焦至冲击发生器出口平面距离≥145mm （须提供国家检测报告）
电磁式冲击波前沿：≤0.5us
电磁式冲击波脉宽：≤1.0us
焦点区范围:径向≤±10mm 轴向≤±30mm 电磁盘有效使用寿命≥100 万次
聚焦方式：无透镜电磁自聚焦（不需要通过任何反射体聚焦为优）
反射缸直径：=200mm
触发方式：手动、自动、呼吸触发、心电触发
电源：单相交流220VAC5±1Hz
功率：1.5KVA （瞬时电流20A ）
治疗床:长2000mm、宽700mm 、高960mm
定位系统：上置360° 任何角度（回旋式）
控制台：长500mm 、宽350mm 、高800mm
治疗床三维运动：前后≥150mm 、左右≥200mm 、上下≥200mm 2 ．黑白B 超机
工作频率：3.5MHz(凸阵)
显示器:10英寸SVGA 逐行扫描
图像灰阶：256 级
3、碎石机工作站。
体外冲击波碎石机招标技术要求为了进一步提高我科对泌尿系结石的治疗水平，造福于广大结石患者，特申请购买移动式体外冲击波碎石机一台，具体要求如下：产品要求：一、所购体外冲击波碎石机为国产品牌，为X线、B超双定位，电磁冲击波碎石，整套保修1年，维修在24小时内相应。
二、技术参数：★1.1冲击波发生器：透镜折射式电磁冲击波源（震波膜与电磁盘一体化设计）。
1.2高压放电范围：11～16KV；1.3高压放电电容最大储能：不低于53 ~ 128J；★1.4焦点治疗深度≥145mm。
1.5第二焦点冲击波压力场参数：脉冲前沿≤0.5μS、脉宽≤1μS、1.6聚焦范围：径向±7.5mm，轴向±40mm ；1.7冲击波发生器以焦点为圆心可作球面运动；1.8能实现低能量、低剂量碎石；★1.9小C臂带冲击波治疗头可做旋转式同轴运动，转角度范围≥180°；冲击波治疗头可以上、下定位.2、X线影像系统：高频X线组件：主逆变3.5kW，球管5kW，工作频率40kHz★3.1、定位系统：具备X线和B超双定位系统，提供产品注册证证明。
3.2 X线定位系统：⑴影像增强器，三视野；⑵高清晰度CCD摄像机，100万像素，图象清晰度≥14LP/cm；⑶大C臂的开口尺寸≥970mm。
3.3 B超定位系统：（详细参数详见全数字化多谱勒超声诊断系统）⑴环冲击波源锥形运动B超探头定位装置。
⑵电子数字自动测焦距离。
⑶B超运动范围≥ 100mm。
⑷B超探测深度≥180mm。
4、操作系统：⑴带隔室操作系统及带5.1寸彩色液晶屏床边控制盒⑵19寸液晶高亮度医用专X线影像显示器⑶碎石能量可无级调节；⑷碎石放电频率可在0.3～1.5秒／次之间自由调整；⑸长寿命轻触式按钮控制；⑹封闭式水加热、自动排气、恒温超温保护自动循环装置。
⑺预留接口，可选配PACS系统并提供PACS软件著作权证书。
5、治疗床及主机：★⑴治疗床及主机一体化设计，调节方便，精度高。
冲击式破碎机的设备技术参数是什么
1.模型和规格：
冲击式破碎机的不同型号和规格适用于不同的物料破碎要求。
常见的型号有PF-1007、PF-1010、PF-1210、PF-1214、PF-1315等，其中数字代表破碎腔的尺寸。
规格通常由进料口尺寸、破碎腔尺寸和出料口尺寸等要素组成。
2.进料尺寸：
3.产量：
4.功率：
5.转速：
6.破碎级数：
7.出料粒度：
8.重量：
以上是冲击式破碎机常见的设备技术参数，每种破碎机根据不同的生产厂家和用户需求可能会有一些差异。
在使用冲击式破碎机时，需要根据具体的物料特性和生产要求来选择合适的设备，并按照设备技术参数进行操作和维护。
体外冲击波碎石技术要求
嘿，朋友们！今天咱就来好好唠唠体外冲击波碎石技术要求。
你想想啊，咱身体里要是有了结石，那可真不是好受的事儿啊！疼起来那真是要命啊！那体外冲击波碎石技术呢，就像是咱的救星一样。
这技术要求可不简单呐！首先，医生得像个精准的射手一样，找准结石的位置，这可不能有一点儿偏差呀，要不然怎么能准确打击呢？就好比打靶，你得瞄得准才能击中目标不是？
然后呢，那冲击波的能量也得调节得恰到好处。
能量小了，结石碎不了；能量大了，又可能会伤到周围的组织。
这多像做饭掌握火候啊，火大了糊了，火小了又不熟。
还有啊，整个过程中，病人得乖乖配合。
你说要是病人不老实，乱动来动去的，那还能碎好石吗？就像你要搭积木，你得稳稳地放才能搭得高呀！
而且，这可不是一次就能搞定的事儿，有时候可能得好几次呢！这多考验人的耐心啊。
咱可别小看了这体外冲击波碎石技术要求，每一个环节都马虎不得。
只有都做到位了，才能顺利地把结石给解决掉，让咱不再受那疼痛的折磨。
这技术真的太重要啦，咱得重视起来呀！。
体外冲击波碎石机技术参数
一、冲击波源系统
1、液电式冲击波发生装置（干式水囊式）
2、复式脉冲冲击波源（提供复式脉冲体外冲击波碎石机注册证为支撑依据）
3、第二焦点冲击波脉宽≤1µs
4、第二焦点冲击波前沿≤0.5µs
5、第二焦点冲击波聚焦范围：轴向±12.5mm,径向±7mm
6、治疗电压：7～12KV；冲击波能量20～50J
7、冲击波压力范围：20-50MPa
8、治疗深度：≥134mm
9、冲击波工作频率：0.5、1、2Hz三档可调节
10、对模拟结石粉碎后的最大颗粒≤2mm
11.高强度复合金属反射杯，非铜质反射杯
二、运动系统：
1、机械传动系统最小调节细度≤1mm
2、具有三维运动功能：
垂直运动≥115mm，左右运动≥115mm，前后运动≥115mm;
3、反射体可绕支点做30°旋转
三、定位系统：
1、采用一键式快速自动定位系统具有国家认可的实现快速体外冲击波碎石定位方法(提供有效的国家认可的证明文件)
2、第二焦点可视化，安全高效具有国家认可的可视化体外冲击波碎石机定位系统(提供有效的国家认可的证明文件)
3、反射体端口平面与水平夹角最大70°
4、B超探头可沿支架轴线旋转±45°
5.定位方式为下定位定位方式（提供产品图片为支撑依据）
6、配备推车式全数字B超
四、控制系
1、一键式校准焦点
2、可预设冲击波次数，计数范围0—9999
3、冲击波触发方式：手动触发、自动触发
4、采用进口PLC（可编程逻辑控制器）及触摸屏人机界面，使设备运行更加
稳定，降低设备的故障率
五、其它
1、安装环境
1.1电源要求:AC220V ± 10% 50Hz
1.2输入功率：≤1000VA
1.3接地电阻：≤4Ω
1.4工作环境要求：温度10～30℃；相对湿度≤70%
2、消耗类零部件
2.1电极放电次数≥4000次；
2.2高压开关使用寿命≥200万次
2.3高压电容寿命≥100万次
3、治疗床承重大于200Kg，冲击波发生装置和治疗床一体化设计（提供产品图片为支撑依据）
4、具有水循环反复应用系统
六、配置医学影像电脑工作站
1、电脑:主流品牌
2、激光打印机
3、体外冲击波碎石机病案管理系统（提供计算机软件著作权登记证书）。
