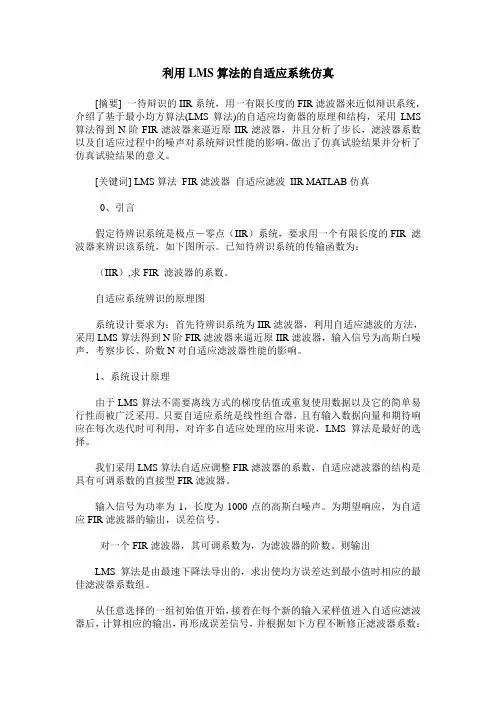

利用LMS算法的自适应系统仿真[摘要] 一待辩识的IIR系统，用一有限长度的FIR滤波器来近似辩识系统，介绍了基于最小均方算法(LMS算法)的自适应均衡器的原理和结构，采用LMS 算法得到N阶FIR滤波器来逼近原IIR滤波器，并且分析了步长，滤波器系数以及自适应过程中的噪声对系统辩识性能的影响，做出了仿真试验结果并分析了仿真试验结果的意义。

[关键词] LMS算法FIR滤波器自适应滤波IIR MATLAB仿真0、引言假定待辨识系统是极点－零点（IIR）系统，要求用一个有限长度的FIR 滤波器来辨识该系统，如下图所示。

已知待辨识系统的传输函数为：（IIR）,求FIR 滤波器的系数。

自适应系统辨识的原理图系统设计要求为：首先待辨识系统为IIR滤波器，利用自适应滤波的方法，采用LMS算法得到N阶FIR滤波器来逼近原IIR滤波器，输入信号为高斯白噪声，考察步长、阶数N对自适应滤波器性能的影响。

1、系统设计原理由于LMS算法不需要离线方式的梯度估值或重复使用数据以及它的简单易行性而被广泛采用。

只要自适应系统是线性组合器，且有输入数据向量和期待响应在每次迭代时可利用，对许多自适应处理的应用来说，LMS算法是最好的选择。

我们采用LMS算法自适应调整FIR滤波器的系数，自适应滤波器的结构是具有可调系数的直接型FIR滤波器。

输入信号为功率为1，长度为1000点的高斯白噪声。

为期望响应，为自适应FIR滤波器的输出，误差信号。

对一个FIR滤波器，其可调系数为，为滤波器的阶数。

则输出LMS算法是由最速下降法导出的，求出使均方误差达到最小值时相应的最佳滤波器系数组。

从任意选择的一组初始值开始，接着在每个新的输入采样值进入自适应滤波器后，计算相应的输出，再形成误差信号，并根据如下方程不断修正滤波器系数：其中为步长参数，为时刻输入信号在滤波器的第个抽头处的采样值，是滤波器第个系数的负梯度的近似值。

这就是自适应地调整滤波器系数以便使平方误差最小化的LMS算法。

LMS算法MatLab实现LMS算法MatLab实现LMS⾃适应滤波器是使滤波器的输出信号与期望响应之间的误差的均⽅值为最⼩，因此称为最⼩均⽅（LMS）⾃适应滤波器。

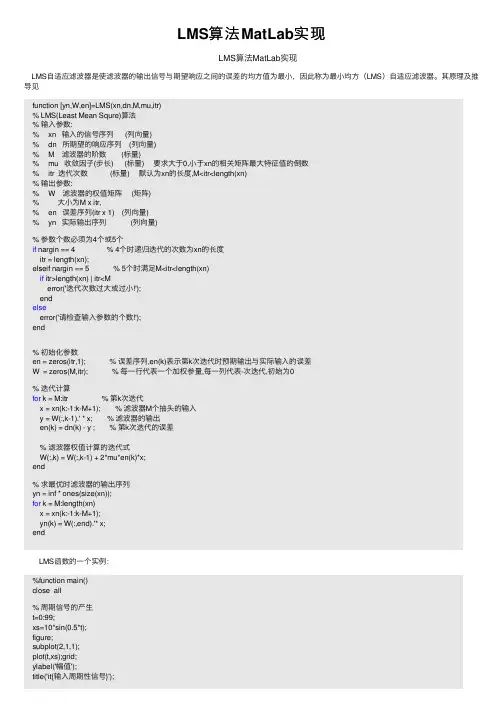

其原理及推导见function [yn,W,en]=LMS(xn,dn,M,mu,itr)% LMS(Least Mean Squre)算法% 输⼊参数:% xn 输⼊的信号序列 (列向量)% dn 所期望的响应序列 (列向量)% M 滤波器的阶数 (标量)% mu 收敛因⼦(步长) (标量) 要求⼤于0,⼩于xn的相关矩阵最⼤特征值的倒数% itr 迭代次数 (标量) 默认为xn的长度,M<itr<length(xn)% 输出参数:% W 滤波器的权值矩阵 (矩阵)% ⼤⼩为M x itr,% en 误差序列(itr x 1) (列向量)% yn 实际输出序列 (列向量)% 参数个数必须为4个或5个if nargin == 4 % 4个时递归迭代的次数为xn的长度itr = length(xn);elseif nargin == 5 % 5个时满⾜M<itr<length(xn)if itr>length(xn) | itr<Merror('迭代次数过⼤或过⼩!');endelseerror('请检查输⼊参数的个数!');end% 初始化参数en = zeros(itr,1); % 误差序列,en(k)表⽰第k次迭代时预期输出与实际输⼊的误差W = zeros(M,itr); % 每⼀⾏代表⼀个加权参量,每⼀列代表-次迭代,初始为0% 迭代计算for k = M:itr % 第k次迭代x = xn(k:-1:k-M+1); % 滤波器M个抽头的输⼊y = W(:,k-1).' * x; % 滤波器的输出en(k) = dn(k) - y ; % 第k次迭代的误差% 滤波器权值计算的迭代式W(:,k) = W(:,k-1) + 2*mu*en(k)*x;end% 求最优时滤波器的输出序列yn = inf * ones(size(xn));for k = M:length(xn)x = xn(k:-1:k-M+1);yn(k) = W(:,end).'* x;endLMS函数的⼀个实例：%function main()close all% 周期信号的产⽣t=0:99;xs=10*sin(0.5*t);figure;subplot(2,1,1);plot(t,xs);grid;ylabel('幅值');title('it{输⼊周期性信号}');% 噪声信号的产⽣randn('state',sum(100*clock));xn=randn(1,100);subplot(2,1,2);plot(t,xn);grid;ylabel('幅值');xlabel('时间');title('it{随机噪声信号}');% 信号滤波xn = xs+xn;xn = xn.' ; % 输⼊信号序列dn = xs.' ; % 预期结果序列M = 20 ; % 滤波器的阶数rho_max = max(eig(xn*xn.')); % 输⼊信号相关矩阵的最⼤特征值mu = rand()*(1/rho_max) ; % 收敛因⼦ 0 < mu < 1/rho[yn,W,en] = LMS(xn,dn,M,mu);% 绘制滤波器输⼊信号figure;subplot(2,1,1);plot(t,xn);grid;ylabel('幅值');xlabel('时间');title('it{滤波器输⼊信号}');% 绘制⾃适应滤波器输出信号subplot(2,1,2);plot(t,yn);grid;ylabel('幅值');xlabel('时间');title('it{⾃适应滤波器输出信号}');% 绘制⾃适应滤波器输出信号,预期输出信号和两者的误差figureplot(t,yn,'b',t,dn,'g',t,dn-yn,'r');grid;legend('⾃适应滤波器输出','预期输出','误差');ylabel('幅值');xlabel('时间');title('it{⾃适应滤波器}');运⾏后的结果如下：。

基于LMS 算法的无线信道自适应均衡器一、 无线衰落信道与码间干扰无线信道容易受到噪声、干扰和其他随时间变化的信道因素的影响。

其中，大尺度传播效应（large-scale propagation effects ），包括路径损耗（path loss ）和阴影（shadowing ）效应，这类衰落比较容易克服。

而由多径引起的小尺度传播效应(small-scale propagation effects)，特别是宽带信道下的频率选择性衰落，将使接收信号产生严重的码间干扰，如果不经处理，将无法得到原始信号的精确还原。

宽带通信系统下，如果信号带宽B 远远大于相干带宽c B ，那么在间隔超过相干带宽的两个频率点上的信道幅度特性近似独立。

根据相干带宽c B 与多径信号时延扩展m T σ 的关系，码元周期1s T B ≈ 远远小于1m T cB σ= 。

因此，信道的频率选择性衰落伴随着接收信号严重的码间干扰。

无线通信系统的设计必须以合适的复杂度解决这一问题。

二、 自适应均衡器大多实用的无线通信系统都采用时域均衡作为对抗ISI 的手段。

由于无线信道是时变的，在设计接收机的时候，通常并不能精确地了解信道的冲激响应，因此，所设计的均衡器应该能根据具体的信道特性进行自适应的调整。

自适应均衡器是由参数可调的数字滤波器和自适应算法两部分组成，如图1所示。

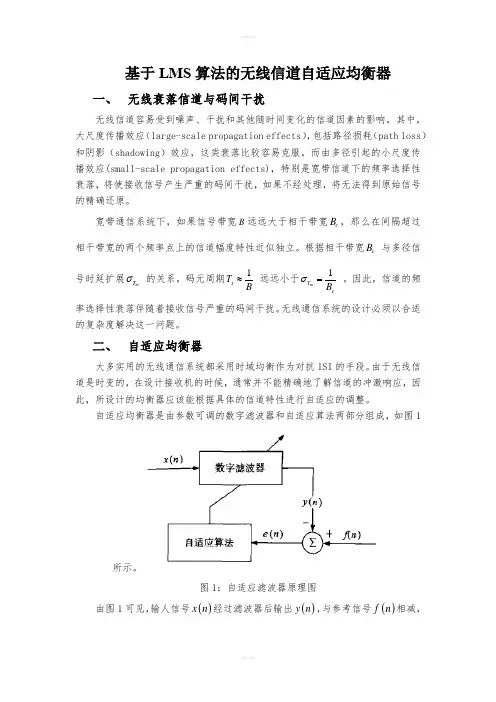

图1：自适应滤波器原理图 由图1可见，输人信号()x n 经过滤波器后输出()y n ，与参考信号()f n 相减，得出误差信号()e n ，然后通过自适应算法调节滤波器系数设置，按照某种算法准则判断误差信号()e n 是否达到最小，重复以上过程，滤波器逐渐掌握了输人信号与噪声规律，通过调节滤波器系数，达到最佳的滤波效果。

参数可调数字滤波器可以是FIR(Finite-duration impulse Response)数字滤波器或IIR(Infinite-duration impulse Response)数字滤波器，也可以是格形数字滤波器。
