常用配件

常用管件管道配件中英文对照１.管件系列1.1>>P管子Pipe1.2>>EL弯头Elbow1.2.1>ELL长半径弯头Long radius elbow1.2.2>ELS短半径弯头Short radius elbow1.2.3>MEL斜接弯头（虾米腰弯头）Mitre elbow1.2.4>REL异径弯头Reducing elbow1.3>>T三通Tee1.3.1>LT斜三通Lateral tee1.3.2>RT异径三通Reducing tee1.3.3>CROSS四通1.4>>R异径管接头（大小头）Reducer1.4.1>CR同心异径管接头（同心大小头）Concentric reducer 1.4.2>ER偏心异径管接头（偏心大小头）Eccentric reducer 1.5>>CPL管箍Coupling1.5.1>FCPL双头管箍Full coupling1.5.2>HCPL单头管箍Half coupling1.5.3>RCPL异径管箍Reducing coupling1.6>>BU内外螺纹接头Bushing1.7>>UN活接头Union1.8>>HC软管接头Hose coupler1.9>>SE翻边短节Stub end1.10>>NIP短节Pipe nipple or straight nipple1.10.1>SNIP异径短节Swaged nipple1.11>>CP管帽（封头）Cap1.12>>PL管堵（丝堵）Plug1.13>>BLK盲板Blank1.13.1>SB8字盲板Spectacle blind1.14>>PAD补强板Reinforcing pad1.15>焊接支管台WELDOLET1.16>螺纹支管台THREADOLET1.17>FO限流孔板2法兰2.1>>PLG法兰Flange2.1.1>WNF对焊法兰Welding neck flange2.1.2>SOF平焊法兰Slip-on flange2.1.3>SWF承插焊法兰Socket-welding flange2.1.4>T螺纹法兰Threaded flange2.1.5>LJ松套法兰Lapped joint flange2.1.6>REDF异径法兰Reducing flange2.1.7>BF法兰盖（盲法兰）Blind flange2.2>>FSF法兰密封面Flange scaling face2.2.1>FF全平面Flat face2.2.2>RF凸台面Raised face2.2.3>MFF凹凸面Male and female face2.2.4>LF凹面Female face2.2.5>LM凸面Male face2.2.6>RJ环连接面Ring joint face2.2.7>TG榫槽面Tongue and groove face2.2.8>TF榫面Tongue face2.2.9>GF槽面Groove face3垫片3.1>>>G垫片Gasket3.1.1>>NMG非金属垫片Non-metallic gasket3.1.1.1>AG石棉垫片Asbestos gasket3.1.1.2>RG橡胶垫片Rubber gasket3.1.1.3>TEG聚四氟乙烯包复垫片PTFE envelope gasket 3.1.2>>SMG半金属垫片Semimetallic gasket3.1.2.1>MJG金属包垫片Meta-jacket gasket3.1.2.2>SWG缠绕式垫片Spiral wound gasket3.1.3>>MG金属垫片Metallic gasket3.1.3.1>FMG金属平垫片Flat metallic gasket3.1.3.2>SMSG齿形金属垫片Solid metal serrated gasket 3.1.3.3>LER透镜式金属环垫Lens ring gasket3.1.3.4>OCR八角形金属环垫Octagonal ring gasket3.1.3.5>OVR椭圆形金属环垫Oval ring gakset3.1.3.6>IR/OR内外定位环Inner ring and outer ring 3.1.3.7>IR内定位环Inner ring3.1.3.8>OR外定位环Outer ring4坚固件4.1>>B螺栓Bolt4.1.1>SB螺柱Stud bolt4.2>>NU螺母Nut4.3>>TB花蓝螺母Turnbuckle4.4>>WSR垫圈Washer4.4.1>SWSR弹簧垫圈Spring washer5阀门5.1>>GV闸阀Gate valve5.2>>GLV截止阀Globe valve5.3>>CHV止回阀Check valve5.4>>BUV蝶阀Butterfly valve5.5>>BAV球阀Ball valve5.6>>PV旋塞阀Plug valve(cock)5.7>>CV调节阀Control valve5.8>>SV安全阀Safety valve5.9>>RV减压阀Pressure reducing valve 5.10>>ST蒸汽疏水阀Steam trap5.11>>PRV泄压阀Pressur relief valve5.12>>BV呼吸阀Breather valve5.13>>NV针形阀Needle valve5.14>>AV角阀5.15>>DV隔膜阀5.16>>TWV三通阀5.17>>SGV插板阀6管道上用的小型设备6.1>>SPR气液分离器Separator6.2>>FA阻火器Flame arrester6.3>>SR过滤器Strainer6.3.1>SRY Y型过滤器Y-type strainer6.3.2>SRT T型过滤器T-type strainer6.3.3>SRB桶式过滤器Bucket type strainer 6.3.4>TSR临时过滤器Temporary strainer 6.4.>>SIL消声器Silencer6.5>>SG视镜Slight glass6.6>>SC取样冷却器Sample cooler6.7>>DF排液漏斗Drain funnel6.8>>LM管道混合器Line mixer6.9>>RO限流孔板Restriction orifice6.9.1>MO混合孔板Mixing orifice6.1>>>RD爆破片（爆破膜）Rupture disk6.11>>EJ补偿器Expansion joint7隔热、伴热编号缩写中文名称英文名称7.1>>INS隔热Thermal insulation7.1.1>H保温Hot insulation7.1.2>C保冷Cold insulation7.1.3>>P防烫伤隔热Personnel protection insulation7.2>T&I伴热Tracing and insulation7.3>T管道伴热（冷）Tracing7.3.1>EST蒸汽外伴热External steam tracing7.3.2>IST蒸汽内伴热Internal steam tracing7.3.3>SJT蒸汽夹套伴热Steam-jacket tracing7.3.4>ET电伴热Electric tracing8、配管材料和等级8.1>M金属材料Metallic material8.1.1>CS碳钢Carbon steel8.1.2>CAS铸钢Cast steel8.1.3>FS锻钢Forged steel8.1.4>>AS合金钢Alloy steel8.1.5>SS不锈钢Stainless steel8.1.6>AUST SS奥氏体不锈钢Austenitic stainless-steel 8.1.7>>CI铸铁Cast iron8.1.8>MI可锻铸铁Malleable iron8.1.9>DI球墨铸铁Ductile iron8.1.10>AL铝Aluminum8.1.11>BRS黄铜Brass8.1.12>BRZ青铜Bronze8.1.13>CU紫铜Copper8.1.14>LAS低合金钢Low alloy steel8.1.15>FLAS低合金锻钢Forged low alloy steel8.1.16>CLAS低合金铸钢Cast low alloy steel8.2>>THK壁厚Thickness8.2.1>SCH表号Schedule number8.2.2>STD标准Standard8.2.3>>XS加强Extra strong8.2.4>>XXS特强Double extra strong9、装置布置9.1>>CN建北Construction north9.2>>E东East9.3>>W西West9.4>>S南South9.5>>N北North9.6>>H水平Horizontal9.7>>V竖直、铅直、直立Vertical9.8>>GRD地坪Ground9.9>>UG地下Underground9.10>>BL装置边界线Battery limit line9.11>>ESEW事故沐浴洗眼器Emergency shower and eye washer 9.12>>HS软管站Hose station9.13>>ML接续分界线Match line9.14>>PS管道支架（管架）Piping support9.15>>PR管桥Pipe rack9.16>>STRU构架（构筑物）Structure9.17>>BLDG建筑物Building9.18>>PD清扫设施Purge device9.19>>PT池Pit9.20>>SHLT棚Shelter9.21>>COFF围堰Cofferdam9.22>>FL楼板Floor9.23>>PF平台Plateform10、尺寸标注10.1>>>EL标高Elevation10.2>>BOP管底Bottom of pipe10.3>>COP管中心Center of pipe10.4>>TOP管顶Top of pipe10.5>>FOB底平Flat on bottom10.6>>FOT顶平Flat on top10.7>>CL(屯)中心线Center line10.8>>TL切线Tangent line10.9>>SYM对称的Symmetrical10.10>>BOS支架底Bottom of support10.11>>TOS支架顶Top of support10.12>>CL净距（净空）Clearance10.13>>CTC中心至中心Center to center10.14>>CTF中心至面Center to face10.15>>CTE中心至端部Center to end10.16>>ETE端到端End to end10.17>>FEF法兰端面Flange and face10.18>>FTF面到面Face to face10.19>>D直径Diameter10.20>>DN公称直径Nominal diameter10.21>>ID内径Inside diameter10.22>>OD外径Outside diameter10.23>>DIM尺寸Dimension10.24>>MAX最大Maximum10.25>>MIN最小Minimum10.26>>AVG平均Average10.27>>APP约、近似Approximate10.28>>PT.EL点标高Point elevation11图表11.1>>PFD工艺流程图Process flow diagram11.2>>PID管道和仪表流程图Piping&instrument diagram11.3>>COD接续图Continued on drawing11.4>>DTL详图Datail11.5>>SPDWG管段图Spool drawing(each line isometric drawing) 11.6>>DWGNO图号Drawing number11.7>>DWGI所在图号Drawing identification11.8>>LOW材料表List of material11.9>>MTO汇料Material take-off11.10>>APPX附录Appendix11.11>>JOB.No.工号Job Number11.12>>BEDD基础工程设计数据Basic engineering design data 11.13>>DEDD详细工程设计数据Detail engineering design data 11.14>>REV.No.修改号Recision number11.15>>REF DWG参考图Reference drawing11.16>>SC采样接口Sample connection12、操作方式及工作参数12.1>>AUT自动Automatic12.2>>ML手动Manual control12.3>>CHOP链条操作Chain operated12.4>>CSC铅封关Car seal close12.5>>CSO铅封开Car seal open12.6>>LC锁闭Lock closed12.7>>LO锁开Lock open12.8>>NC正常关Normally close12.9>>NO正常开Normally open12.10>>ATM大气压Atmosphere12.11>>PN公称压力Nominal pressure12.12>>A绝压12.13>>G表压12.14>>(T)温度Temperature12.15>>(P)压力Pressure13、施工13.1>>W焊接Welding13.1.1>AW(SMAW)电弧焊Arc welding13.1.2>GSAW气体保护电弧焊Gas shielded-acr welding13.1.3>EFW电熔焊Elecric fusion welding13.1.4>ERW电阻焊Electric Resistance welding13.1.5>GW气焊Gas welding13.1.6>LW搭接焊Lap welding13.1.7>BW对焊Butt welding13.1.8>TW定位焊Tack welding13.1.9>SW承插焊Socket welding13.1.10>CW连续焊Continuous welding13.1.11>SEW密封焊Seal welding13.1.12>SFG堆焊Surfacing13.1.13>FW现场焊接Field welding13.1.14>TIG(GTAW)钨极惰性气体保护焊(氩弧焊) Gas Tungsten Arc Weld 13.2>>HT热处理Heat treatment13.2.1>>PH预热Preheating13.2.2>SR应力消除Stress relief13.2.3>PWHT焊后热处理Post weld heat treatment13.3>EIT检查、探伤和实验Examination,inspection&testing13.3.1>VE外观检查Visual examination13.3.2>>UI(UT)超声探伤Ultrasonic inspection(test)13.3.3>>RI(RT)射线探伤Radiographic inspection(test)13.3.4>MPI(MT)磁粉探伤Magnetic particle inspection(test)13.3.5>LPI(PT)液体渗透检验Liquid penterant inspection(test)13.3.6>HADT硬度实验Hardness testing13.3.7>HYDT水压实验Hydraulic testing13.3.8>PNET气压实验Pneumatic testing13.3.9>CE焊条Covered electrode13.3.10>WW焊丝Welding wire13.3.11>ASSY装配、组合Assembly13.3.12>F现场Field13.3.13>F/F现场制造Field faricated13.3.14>SF现场决定Suit in field13.3.15>CSP冷紧Cold spring13.3.16>BCT螺栓冷紧Bolt cold tightening13.3.17>BHY螺栓热紧Bolt hot tightening13.3.18>CO清洗口Clean out13.3.19>ANNY退火Annealed13.4>PE平端面Plain end13.5>BE坡口端Belelled end13.6>THR螺纹Thread13.7>HB布氏硬度Brinnel hardness13.8>RC洛氏硬度14、其他14.1>FDN基础Foundation14.2>INF信息（资料）Information14.3>REF参考Reference14.4>REV修改Revision14.5>SEQ序号（顺序）Sequence14.6>W/E设备带来With equipment14.7>W/I仪表带来With instrument14.8>CM色标Colour mark14.9>CA腐蚀裕度Corrosion allowance14.10>UTL公用系统Utility14.11>UC公用工程接头Utility connection14.12>QTY数量Quantity14.13>WT重量Weight14.14>MHR工时Man hour14.15>BC螺栓分布圆Bolt circle14.16>HP高点High point14.17>LP低点Low point14.18>SUC吸入（口）Suction14.19DIS排出（口）Discharge14.20>SO蒸气吹扫（口）Steam out14.21>NPT美国标准锥管螺纹National standard taper pipe thread 14.22>NPS美国标准直管螺纹National standard straight pipe thread 14.23>DR排液Drain14.24>VT放气Vent14.25>RTG（压力）等级Rating14.26>CL等级Class14.27>SMLS无缝Seamless14.28>螺旋缝Spiral seam。

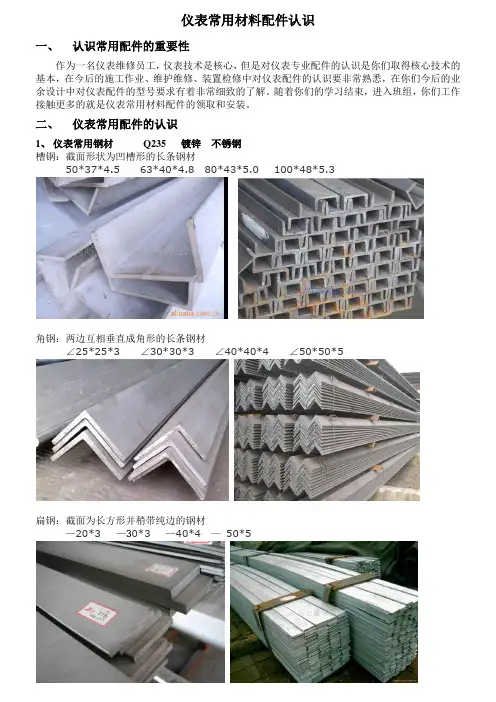

仪表常用材料配件认识一、认识常用配件的重要性作为一名仪表维修员工，仪表技术是核心，但是对仪表专业配件的认识是你们取得核心技术的基本，在今后的施工作业、维护维修、装置检修中对仪表配件的认识要非常熟悉，在你们今后的业余设计中对仪表配件的型号要求有着非常细致的了解。

随着你们的学习结束，进入班组，你们工作接触更多的就是仪表常用材料配件的领取和安装。

二、仪表常用配件的认识1、仪表常用钢材Q235 镀锌不锈钢槽钢：截面形状为凹槽形的长条钢材50*37*4.5 63*40*4.8 80*43*5.0 100*48*5.3角钢：两边互相垂直成角形的长条钢材∠25*25*3 ∠30*30*3 ∠40*40*4 ∠50*50*5扁钢：截面为长方形并稍带纯边的钢材—20*3 —30*3 —40*4 —50*52、仪表常用管材镀锌镀锌管：钢管内外壁同时镀有锌层，使钢管的防腐性能大大提高，能达到普通钢管的15倍左右DN15:∮21.3*2.8 DN0:∮26.9*2.8 DN25:∮33.7*3.2DN32:∮42.5*3.5 DN40:∮48.3*3.5 DN50:∮60.3*3.8无缝钢管：是一种具有中空截面、周边没有接缝的圆形管材∮14*3 ∮14*5 ∮18*3 ∮18*5∮22*3 ∮22*5 ∮27*3 ∮27*5不锈钢管：∮6*1 ∮8*1 ∮10*1 ∮12*1 ∮14*2 ∮16*2 ∮14*3 ∮14*5 ∮18*3 ∮18*5 ∮22*3 ∮22*5 ∮27*3 ∮27*5紫铜管：色金属管一种。

是压制的和拉制的无缝管∮6*1 ∮8*1 ∮10*1 ∮12*13、仪表常用接头：铜（H62）不锈钢（304 306 18-8）终端接头：NPT1/2”-M16*1.5(10)中间接头：M16*1.5(10)—M16*1.5(10)表体接头：快速接头：是一种不需要工具就能实现管路连通或断开的接头4、仪表常用阀门承插焊闸阀法兰闸阀Z41H 内螺纹闸阀内螺纹截止阀外螺纹截止阀法兰截止阀内螺纹针型阀外螺纹针型阀内螺纹球阀法兰球阀常见阀门型号及规范常由以下七个单元组成：1---2---3---4---5---6---71：阀门类别2：阀门驱动方式(省略) 3：连接方式4：结构形式5：密封面或衬里材料6：公称压力7：阀体材料5、仪表常用垫片紫铜垫片：∮18*8*3 ∮24*12*3 ∮45*28*4 ∮48*34*4四氟垫片：∮18*8*3 ∮24*12*3 ∮45*28*4 ∮48*34*4基本型缠绕垫∮外径*内径带内环缠绕垫PN* DN*带外环缠绕垫PN* DN* 带内外环缠绕垫PN* DN*石棉垫:∮外径*内径PN* DN* 柔性石棉垫:∮外径*内径PN* DN*钢圈垫(八角垫) : PN* DN* 齿形垫6、仪表常用法兰：法兰是管道施工的重要连接方式20# 18-8 304 316 316L 对焊法兰突面平焊法兰凹面法兰金属垫片金属复合垫片非金属软垫片法兰用密封垫片非金属软垫片聚四氟乙烯垫片聚四氟乙烯包覆垫片橡胶垫片石棉橡胶垫片非石棉纤维橡胶垫片金属缠绕式垫片金属冲齿板柔性石墨复合垫片金属波齿复合垫片金属齿型复合垫片金属包履垫片金属平垫片金属波纹形垫片金属齿形垫片金属环形垫片金属透镜垫片八角形环垫椭圆形环垫RX型及BX型自紧密封环垫密封环垫法兰盖（盲板）7、仪表常用螺栓双头螺栓M16-90 单头螺栓M12-50内六角螺钉M10-40 圆头十字螺钉M6-30U型管卡DN20 膨胀螺栓：M10-708、仪表常用铝合金穿线盒铝直通DN15 DN20 铝弯通DN25 DN32铝三通DN40 DN50 铝角通(弯通)9、仪表常用管件DN15(R1/2”) DN20(R3/4”) DN25(R1”) DN40(R11/2”) DN50(R2”)单头短接双头短接镀锌弯通镀锌三通镀锌活接镀锌变通镀锌直通(管箍) 镀锌短丝：镀锌管帽镀锌堵头不锈钢焊接三通不锈钢焊接弯通不锈钢直通 不锈钢变头10、仪表常用防爆软管仪表专业常用垫片的选择垫片：必须能够密封接合面，并保证密封介质不渗透和不被腐蚀，能经受温度和压力等的作用。
