过电压抑制柜(聚优柜)

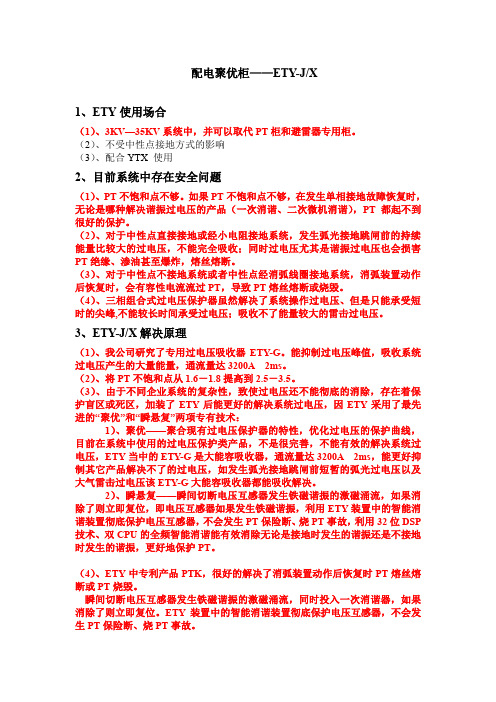

配电聚优柜——ETY-J/X1、ETY使用场合（1）、3KV—35KV系统中，并可以取代PT柜和避雷器专用柜。

（2）、不受中性点接地方式的影响（3）、配合YTX 使用2、目前系统中存在安全问题（1）、PT不饱和点不够。

如果PT不饱和点不够，在发生单相接地故障恢复时，无论是哪种解决谐振过电压的产品（一次消谐、二次微机消谐），PT都起不到很好的保护。

（2）、对于中性点直接接地或经小电阻接地系统，发生弧光接地跳闸前的持续能量比较大的过电压，不能完全吸收；同时过电压尤其是谐振过电压也会损害PT绝缘、渗油甚至爆炸，熔丝熔断。

（3）、对于中性点不接地系统或者中性点经消弧线圈接地系统，消弧装置动作后恢复时，会有容性电流流过PT，导致PT熔丝熔断或烧毁。

（4）、三相组合式过电压保护器虽然解决了系统操作过电压、但是只能承受短时的尖峰,不能较长时间承受过电压；吸收不了能量较大的雷击过电压。

3、ETY-J/X解决原理（1）、我公司研究了专用过电压吸收器ETY-G。

能抑制过电压峰值，吸收系统过电压产生的大量能量，通流量达3200A 2ms。

（2）、将PT不饱和点从1.6－1.8提高到2.5－3.5。

（3）、由于不同企业系统的复杂性，致使过电压还不能彻底的消除，存在着保护盲区或死区，加装了ETY后能更好的解决系统过电压，因ETY采用了最先进的“聚优”和“瞬悬复”两项专有技术：1）、聚优——聚合现有过电压保护器的特性，优化过电压的保护曲线，目前在系统中使用的过电压保护类产品，不是很完善，不能有效的解决系统过电压，ETY当中的ETY-G是大能容吸收器，通流量达3200A 2ms，能更好抑制其它产品解决不了的过电压，如发生弧光接地跳闸前短暂的弧光过电压以及大气雷击过电压该ETY-G大能容吸收器都能吸收解决。

2）、瞬悬复——瞬间切断电压互感器发生铁磁谐振的激磁涌流，如果消除了则立即复位，即电压互感器如果发生铁磁谐振，利用ETY装置中的智能消谐装置彻底保护电压互感器，不会发生PT保险断、烧PT事故，利用32位DSP 技术、双CPU的全频智能消谐能有效消除无论是接地时发生的谐振还是不接地时发生的谐振，更好地保护PT。

过电压抑制柜的工作原理过电压抑制柜是一种常见的电力设备，用于保护电力系统中的设备免受过电压的损害。

它的工作原理是通过对过电压信号进行检测和抑制，将过电压降到安全范围内，从而保护设备的正常运行。

过电压是指电力系统中出现的电压超过设备额定电压的情况。

过电压可能由多种原因引起，如雷击、电网故障、设备开关操作等。

过电压的存在会对设备产生严重的影响，可能导致设备损坏、烧毁甚至引发火灾。

因此，过电压抑制柜的作用至关重要。

过电压抑制柜的工作原理主要包括以下几个方面：1. 过电压检测：过电压抑制柜通过安装在电力系统中的电压传感器，对电力系统的电压进行实时监测。

当电压超过设定的安全阈值时，传感器会将信号发送给过电压抑制柜。

2. 过电压保护：过电压抑制柜接收到电压传感器发送的信号后，会立即启动保护装置。

保护装置主要由过电压限流器和过电压放电器组成。

过电压限流器是一种电阻器，通过将过电压信号分流到地线上，将电压降低到安全范围内。

过电压放电器则是一种电容器，能够将过电压信号储存起来并释放出去，以平衡电压波动。

3. 过电压抑制：过电压抑制柜在保护装置的作用下，能够将过电压抑制在安全范围内。

具体而言，过电压抑制柜会通过控制开关和断路器，将过电压信号导向过电压限流器和过电压放电器，从而达到降低电压的效果。

通过以上工作原理，过电压抑制柜能够对电力系统中的过电压进行检测和抑制，保护设备免受过电压的损害。

它在电力系统中起着至关重要的作用，能够保障电力设备的安全运行。

过电压抑制柜的工作原理虽然看起来简单，但其背后涉及了许多电力学原理和电力设备的知识。

需要设计和制造人员具备一定的专业知识和技术能力。

同时，在使用过程中也需要严格遵守相关的操作规程和安全标准，以确保其正常运行和使用的安全性。

总结起来，过电压抑制柜的工作原理是通过对过电压信号进行检测和抑制，将过电压降到安全范围内，从而保护设备的正常运行。

它的工作原理包括过电压检测、过电压保护和过电压抑制等环节。

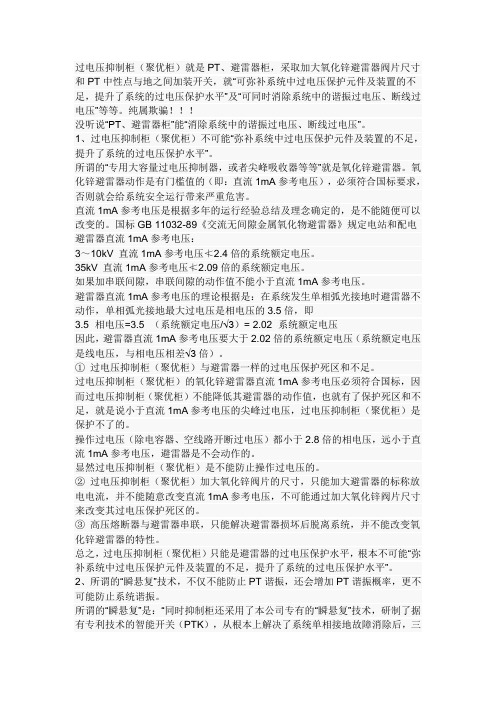

过电压抑制柜（聚优柜）就是PT、避雷器柜，采取加大氧化锌避雷器阀片尺寸和PT中性点与地之间加装开关，就“可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平”及“可同时消除系统中的谐振过电压、断线过电压”等等。

纯属欺骗没听说“PT、避雷器柜”能“消除系统中的谐振过电压、断线过电压”。

1、过电压抑制柜（聚优柜）不可能“弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平”。

所谓的“专用大容量过电压抑制器，或者尖峰吸收器等等”就是氧化锌避雷器。

氧化锌避雷器动作是有门槛值的（即：直流1mA参考电压），必须符合国标要求，否则就会给系统安全运行带来严重危害。

直流1mA参考电压是根据多年的运行经验总结及理念确定的，是不能随便可以改变的。

国标GB 11032-89《交流无间隙金属氧化物避雷器》规定电站和配电避雷器直流1mA参考电压：3～10kV 直流1mA参考电压≮2.4倍的系统额定电压。

35kV 直流1mA参考电压≮2.09倍的系统额定电压。

如果加串联间隙，串联间隙的动作值不能小于直流1mA参考电压。

避雷器直流1mA参考电压的理论根据是：在系统发生单相弧光接地时避雷器不动作，单相弧光接地最大过电压是相电压的3.5倍，即3.5×相电压=3.5×（系统额定电压/√3）= 2.02×系统额定电压因此，避雷器直流1mA参考电压要大于2.02倍的系统额定电压（系统额定电压是线电压，与相电压相差√3倍）。

①过电压抑制柜（聚优柜）与避雷器一样的过电压保护死区和不足。

过电压抑制柜（聚优柜）的氧化锌避雷器直流1mA参考电压必须符合国标，因而过电压抑制柜（聚优柜）不能降低其避雷器的动作值，也就有了保护死区和不足，就是说小于直流1mA参考电压的尖峰过电压，过电压抑制柜（聚优柜）是保护不了的。

操作过电压（除电容器、空线路开断过电压）都小于2.8倍的相电压，远小于直流1mA参考电压，避雷器是不会动作的。

高压聚优柜作用一、什么是高压聚优柜高压聚优柜（High-voltage Polyurethane Cabinet）是一种可以通过高压聚合反应制备聚氨酯材料的装置。

该装置主要由反应釜、混合器、温控系统以及控制系统等组成，能够将原料经过各个步骤的处理反应，最终形成聚氨酯材料。

二、高压聚优柜的作用高压聚优柜的主要作用是在工业生产领域中制备高性能聚氨酯材料，该材料具有以下优点：1. 优质材料高压聚优柜能够确保材料在制备过程中达到优质标准。

通过严格控制反应温度、压力和时间等参数，聚氨酯材料的质量得以提高。

制备出的材料具有良好的物理性质，如高强度、硬度适中、耐磨性强等，能够满足各种工业生产的需求。

2. 多功能性聚氨酯材料具有多种不同的应用领域，例如建筑材料、电子器件、汽车配件等。

高压聚优柜可以根据不同的需求，调整反应条件，制备出不同性质的聚氨酯材料，满足不同领域的要求。

这种多功能性使得高压聚优柜成为工业生产中一种重要的设备。

3. 环保性聚氨酯材料在生产和使用过程中对环境的影响较小。

高压聚优柜采用闭环式系统，能够有效回收原料和反应产物，最大程度减少废物产生。

同时，在材料使用过程中，聚氨酯材料不易分解，能够更长时间地使用，降低资源消耗。

4. 经济效益高压聚优柜的使用可以带来经济效益。

聚氨酯材料具有优异的性能，可以替代传统材料，提高产品的质量和性能，增加产品的附加值。

此外，聚氨酯材料在使用过程中维护成本低，寿命长，能够为企业节省大量的成本。

三、高压聚优柜的应用领域高压聚优柜在各个行业中有着广泛的应用，下面将介绍一些主要的应用领域。

1. 建筑工程高压聚优柜制备的聚氨酯材料在建筑工程中应用广泛。

聚氨酯材料可以制备成保温板、填充物等建筑材料，具有良好的保温性能和结构强度，能够提高建筑物的能效和安全性。

2. 电子制造高压聚优柜用于制备聚氨酯胶水等电子材料，可以用于粘合、封装、绝缘等电子器件的制造过程。

聚氨酯材料具有耐热性和耐候性好的特点，能够满足电子器件对材料的高要求。

题目：铁路10KV配电所消弧消谐柜的使用摘要：通过解决一起零序电流引起的配电所跳闸故障，分析目前铁路行业使用的设备和地方10KV电力网新、旧设备存在的兼容问题，采取一种实用、迅速的解决、改造办法，并立即应用于配电所故障解决当中，在处理问题的同时，又增强了铁路电力系统的可靠性和稳定性，有利于铁路的长久稳定运营，降低故障造成的经济损失。

同时指出在科技日新月异发展的今天，我们研发、创造新型科技和设备的同时，应立足于实际需要，以实际需求为出发点，结合实际的创造发明才能有利于社会，创造实际价值。

前言：我项目承建的锦赤铁路（锦州至朝阳段）已经全面通车运营，锦赤铁路是从锦州到赤峰,正线全长282公里，为国家I级铁路，锦赤线主要承担锡林郭勒盟、白音华周边各种矿产到辽西地区的运送，以及通过锦州港进行外运的任务。

我项目施工的三电一标（锦州至朝阳段），全长118公里，横跨锦州、葫芦岛、朝阳三个区市，施工内容包含锦州至朝阳段全部的通信、信号和电力工程（三电综合项目），在施工和开通期间历经坎坷，解决了多项技术难题，最终实现了开通和运营，今天我仅从开通期间电力专业遇到的一个问题和大家进行探讨，介绍和分享整个故障的解决过程，希望大家批评指正、提出宝贵意见。

1 异常情况介绍锦赤铁路锦朝段118公里共有西港口和东大屯2个配电所，西港口配电所是二路电源进线，东大屯是一路电源进线，西港口配电所位于线路的末端，东大屯配电所位于线路中间，在正常运营期间，每个所各自单独供电60公里，在发生电源停电的情况下能实现西港口跨所供电及东大屯所反向互供，并且东大屯所位于朝阳和锦州港中间，能实现两侧正反向供电，它在锦赤铁路运营方面，功能非常重要。

我单位承建的东大屯铁路配电所自今年送电运行以来，一直运行良好无故障，但是后来在5月份连续发生跳闸故障，跳闸位置为上级所（东大屯地方66kv变电站出线柜，铁路专盘专柜23号柜），故障记录为零序一段（瞬时速断）a相接地，同时在东大屯铁路配电所聚优柜(消弧消谐柜）上，查询故障记录显示非金属接地和金属接地。

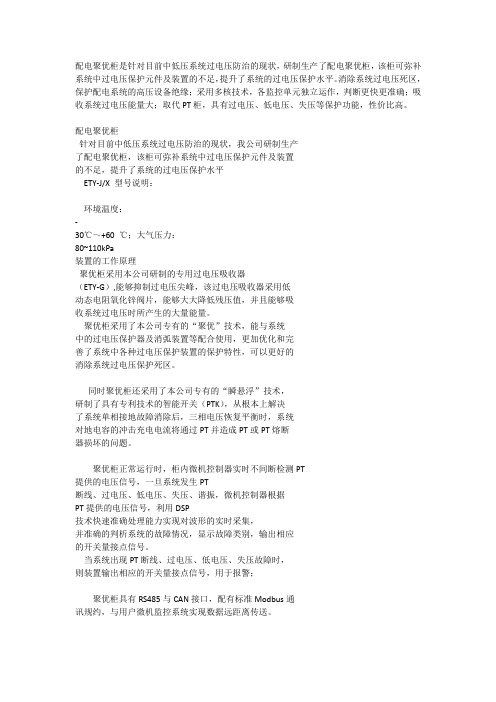

配电聚优柜是针对目前中低压系统过电压防治的现状，研制生产了配电聚优柜，该柜可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平。

消除系统过电压死区，保护配电系统的高压设备绝缘；采用多核技术，各监控单元独立运作，判断更快更准确；吸收系统过电压能量大；取代PT柜，具有过电压、低电压、失压等保护功能，性价比高。

配电聚优柜针对目前中低压系统过电压防治的现状，我公司研制生产了配电聚优柜，该柜可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平ETY-J/X 型号说明：环境温度：-30℃～+60 ℃；大气压力：80~110kPa装置的工作原理聚优柜采用本公司研制的专用过电压吸收器（ETY-G）,能够抑制过电压尖峰，该过电压吸收器采用低动态电阻氧化锌阀片，能够大大降低残压值，并且能够吸收系统过电压时所产生的大量能量。

聚优柜采用了本公司专有的“聚优”技术，能与系统中的过电压保护器及消弧装置等配合使用，更加优化和完善了系统中各种过电压保护装置的保护特性，可以更好的消除系统过电压保护死区。

同时聚优柜还采用了本公司专有的“瞬悬浮”技术，研制了具有专利技术的智能开关（PTK），从根本上解决了系统单相接地故障消除后，三相电压恢复平衡时，系统对地电容的冲击充电电流将通过PT并造成PT或PT熔断器损坏的问题。

聚优柜正常运行时，柜内微机控制器实时不间断检测PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振，微机控制器根据PT提供的电压信号，利用DSP技术快速准确处理能力实现对波形的实时采集，并准确的判析系统的故障情况，显示故障类别，输出相应的开关量接点信号。

当系统出现PT断线、过电压、低电压、失压故障时，则装置输出相应的开关量接点信号，用于报警；聚优柜具有RS485与CAN接口，配有标准Modbus通讯规约，与用户微机监控系统实现数据远距离传送。
