三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
机械制图第一视角和第三视角对比
使用第一角投影的国家有---- 中国德国法国前苏联
使用第三角投影的国家有---- 美国英国日本
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.
将物体置于第一分角内即物体处于观察者与投影面之间进行投影，然后按规定展开投影面如下图所示：
第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之。
将物体置于第三分角内即投影面处于观察者与物体之间进行投影然后按规定展开投影面，如下图所示：。
第一视角与第三视角的区别机械制图时为了便于表达例题的几何形状及特点，常用轴测图作为三维的描述方法，用多面正投影图作为二维的描述方法。
国标规定《机械制图》将采用正投影方法绘制的物体投影图称为视图。
在我国，工程制图都采用第一角投影法（GB/T 14692-1993），产生视图的要素的关系是人一物一投影面。
第三角投影法，是将投影面（称为透明玻璃）置于观察者与机件之间，从投射的方向看是：人一>投影面（投影图）一>物。
国际标准（ISO）中规定，可以采用第一角投影法，也可以采用第三角投影法。
ISO标准的图形均采用第一角投影，但规定两种投影法是等效的。
为了区别两种方法，规定在标题栏中专设的格内用规定的识别符号表示。
参见GB/T 14692-1993中规定的识别符号。
采用第一视角投影的国家：中国、英国、德国、俄罗斯、法国等。
采用第三角投影的国家：美国、日本、澳大利亚、加拿大等。
物体在正面上的投影称为主视图，在水平面上的投影称为俯视图，在侧面上的投影称为左视图。
主视图：从物体前面向后看，主要得到物体前面的形状，而后面的轮廓线不可见。
不可见的轮廓线应画成虚线。
俯视图：从物体上面向下看，主要得到物体上面的形状，而物体上表面以下被遮挡的轮廓线均不可见，应画成虚线。
左视图：从物体左面向右看，主要得到物体左面的形状，而物体左表面右方的轮廓线不可见，应画成虚线。
俯视图：反映物体的左、右、前、后四个方位，同时反映了其长度、宽度。
左视图：反映物体的上、下、前、后四个方位，同时反映了其高度、宽度。
绘图审图的对视图的注意事项：1：在图纸上一定要先分清视角后再施工。
2：出图纸之前也要想清楚视角的摆放。
3：在出图纸当中，要注意每个国家所用的视角都不一样，这个要根据客户而定。
三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。

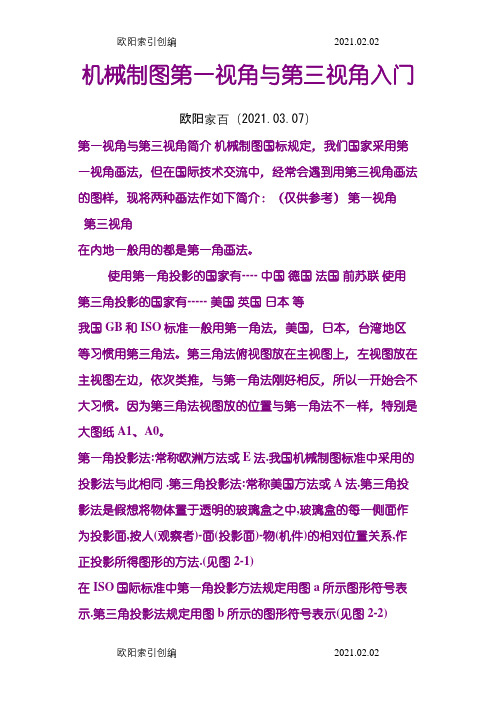

机械制图第一视角与第三视角入门欧阳家百（2021.03.07）第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。
使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。
第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。
第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。
我们以前讨论的投影画法都是第遗教画法。
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。
从图可以看出，这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。
前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。
如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。
机械设计中第⼀视⾓和第三视⾓看图知识详解1、第⼀视⾓画法⼜称E法，是欧洲⼈创造并⼴泛使⽤的。
第⼀视⾓通俗定义：主视图放在中间，左视图放在右边，右视图放在左边。
2、第三视⾓画法⼜称A法，是美国⼈创造的并为西⽅⼴泛使⽤。
第三视⾓通俗定义：主视图放在中间，左视图放在左边，右视图放在右边。
3、视图的视⾓投影关系：
4、第⼀视⾓和第三视⾓在图纸上的画法图⽰：
第⼀视⾓画法：
第三视⾓画法：
5、如何区分第⼀视⾓和第三视⾓。
6、第⼀视⾓图例。
7、第三视⾓图例。
8、第⼀视⾓和第三视⾓视图间的综合对⽐。
写在最后：第⼀视⾓和第三视⾓相关知识就
介绍到这⼉了，希望能给⼤家带来帮助。
三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。
欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制，故有「美式投影制」之称呼。
除美国(ANSI)外，尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。
六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
