机械制图中第一视角与第三视角的区别
Modified by JACK on the afternoon of December 26, 2020
机械制图中第一视角与第三视角的区别
一、常用区域:
使用第一角投影的国家有:中国德国法国前苏联
使用第三角投影的国家有:美国英国日本
二、名称解释:
第三视角法,也称第三象限法,俗称镜面法;
第一视角法,也称第一象限法,俗称投影法;
三、两者区别:
1、第三视角法图与第一视角法图相比就是主视图以外的视图位置相反,看起来更真实点。
2、通俗点:第一角人不动、物体动,简单说就是左视图在右边,右视图在左边。
第三角物体不动、人动;简单说就是左视图在左边,右视图在右边。
第一角还是第三角通常在图纸标题栏中要有标示。
3、具体点:任何物体在空间位置都有八个位置,即所谓视角。
因此就产生了不同的投影视图。
不过只要你熟练掌握了投影规律,两种画法都是一样的。
4、两种画法的识别标志:
第一视角第三视角。
GB是第一视角画法。
我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法,日本,台湾等习惯用第三角法。
第三角法俯视图放在主视图上,左视图放在主视图左边,依次类推,与第一角法刚好相反,所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样,特别是大图纸A1、A0,第三角法更合理一点。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角,分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……,如附图所示。
第一角画法是将机件置于第Ⅰ角内,使机件处于观察者与投影面之间(即保持人→物→面的位置关系)而得到正投影的方法。
我们以前讨论的投影画法都是第一角画法。
第三角画法是将机件置于第Ⅲ角内,使投影面处于观察者与机件之间(即保持人→面→物的位置关系)而得到正投影的方法,如图所示。
从图可以看出,这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图,把所得的视图就画在机件上方的投影面(水平面)上。
前视图是从机件的前方往后看所得的视图,把所得的视图就画在机件前方的投影面(正平面)上。
如何区分第一视角和第三视角,应该是第一角画法与第三角画法的区别。
四分角的旋转方法,V面不动,H面的前半部分向下旋转与V面下半部分重合,H面的后面部分向上旋转与V面的上半部分重合。
下面是个小例子,希望可以讲的清楚些同一个零件,主视图也相同,分别用第一视角和第三视角表达,发现有什么不同的地方吗?就是左边和右边的视图交换位置了我听了一下公司组织的车间师傅读图培训课程,发现如下问题,1.由于公司制图规范是采用的欧洲标准,所以视图投射方法和培训里讲解的方法恰好相反;2.因为参加培训的师傅来自不同的工种,所以有些课程最好有针对性的进行安排;3.因为图纸中产品的设计选型是由我们工程部决定的,工人师傅只需要能够看懂图纸,根据图纸的信息进行加工生产即可,所以建议课程侧重于实际应用,不要太理论化;4.由于公司产品的特殊性,希望课程的讲解能与我们的图纸相结合,让参加培训的师傅更容易接受。
要决:要决:俯视图:从上往下投影,在主视图下方;俯视图(顶视):从上往下看,在主视图上方
仰视图:从下往上投影,在主视图上方仰视图:从下往上看,在主视图下方
左视图:从左往右投影,在主视图右方右视图:从右往左看,在主视图右方
右视图:从右往左投影,在主视图左方左视图:从左往右看,在主视图左方
制 作:章晋礼审 批:章晋礼日期:2018-7-20第一视角第三视角

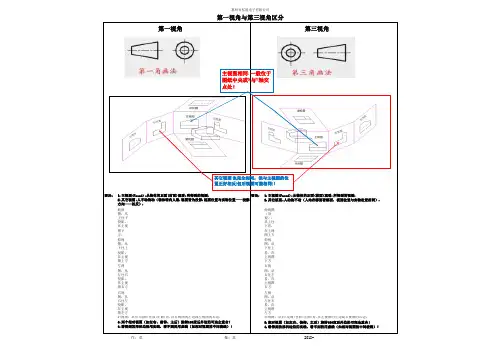

第一视角与第三视角区分
惠州市亿能电子有限公司
1.主视图(Front):从物体的正面(前面)观看,所得到的视图. 1.主视图(Front):从物体的正面(前面)观看,所得到的视图.
3.两个相对视图(如左右、俯仰、主后)旋转180度后外边沿可完全重合! 3.相对视图(如左右、俯仰、主后)旋转180度后外边沿可完全重合!
4.看得到的形状边沿用实线,看不到的用虚线(如相对视图的中间棱线)! 4.看得到的形状边沿用实线,看不到的用虚线(如相对视图的中间棱线)!
2.其它视图:人不动物动(物体转向人眼,视图皆为投影,视图位置与实物位置——投影方向——相反).
2.其它视图:人动物不动(人站在哪面看哪面,视图位置与实物位置相同).后视图:从后(反面)往前(正面)看,在右视图的左边或左视图的右边。
后视图:从后(反面)往前(正面)看,在左视图的左边或右视图的右边。
其它视图也完全相同,但与主视图的位
置正好相反(但后视图可能相同)!
主视图相同: 一般位于
图纸中央或X 与Y 轴交
点处!。
机械图纸使用第一角法和第三角法,它们有什么区别
机械制图是工厂技术人员必须掌握的知识。
有些技术人员以前没有学过“机械制图”,在生产中凭着见得多了也能看懂加工图纸。
但是,也正是这种没有基础的感觉可能会造成错误,比如将加工部位弄反掉。
本文总结了机械制图的投影知识,供大家参考。
一、机械制图投影法
依据投影原理表示物体的形状,可将物体置于任何象限内,一般将物体置于第一限象而得到投影视图的方法称为第一角投影法,因此同理可得第二、三、四角投影法。
空间的四个象限
物体与四个象限
第二角投影法与第四角投影法所得视图重迭,制图与读图不易,所以不适用。
二、第一角与第三角法的区别
第一角法:物体置放于第一象限时,得到的投影视图的方法,称之。
主从关系:观察者→物体→投影面
第一角法 第三角法:物体置放于第三象限时,得到的投影视图的方法,称
之。
主从关系:观察者→投影面→物体
第三角法
第一角法:大部份使用于欧洲国家(如英国、德国、瑞士等);
第三角法:与我们观看物体位置的方向相同,因此美国、日本等国,使用此种投影法;
中国国家标准CNSB1001规定,第一角法与第三角法皆适用,但同一张图中,不得同时采用。
机械图纸中一般要用如下图示注明所用投影法:。
第三视角和第一视角的区别
1、理解方式不同。
第三视角法,也称第三象限法,俗称镜面法。
第三视角可以理解为物不动人动,我们需要哪一边的视图就需要从哪一面去看。
第一视角法,也称第一象限法,俗称投影法。
第一视角刚可以理解为人不动物动,我们需要哪个视图就可以把物体“放倒”到那个视图中。
2、象限不同。
第一视角物体被想象在第一象限,物体位于观察者和投影面之间。
第三视角物体被想象在第三象限,投影面位于观察者和物体之间。
3、视图位置不同。
第一视角投影面假设不透明,画视图时俯视图位于主视图的下面,右视图位于主视图的左边。
第三视角投影面假设是透明的,画视图时俯视图位于主视图的上面,右视图位于主视图的右边。
第一视角与第三视角简介机械制图国标规定,我们国家采用第一视角画法,但在国际技术交流中,经常会遇到用第三视角画法的图样,现将两种画法作如下简介:(仅供参考)第一视角第三视角在内地一般用的都是第一角画法。
使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法,美国,日本,台湾地区等习惯用第三角法。
第三角法俯视图放在主视图上,左视图放在主视图左边,依次类推,与第一角法刚好相反,所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样,特别是大图纸A1、A0。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2) 第三角投影法三个互相垂直的平面将空间分为八个分角,分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……,如附图所示。
第一角画法是将机件置于第Ⅰ角内,使机件处于观察者与投影面之间(即保持人→物→面的位置关系)而得到正投影的方法。
我们以前讨论的投影画法都是第遗教画法。
第三角画法是将机件置于第Ⅲ角内,使投影面处于观察者与机件之间(即保持人→面→物的位置关系)而得到正投影的方法,如图所示。
从图可以看出,这种画法是把投影面假想成透明的来处理的。
顶视图是从机件的上方往下看所得的视图,把所得的视图就画在机件上方的投影面(水平面)上。
前视图是从机件的前方往后看所得的视图,把所得的视图就画在机件前方的投影面(正平面)上。
类别。
如何区分第一角三视图与第三角三视图第一视角与第三视角简介我们国锐丰这个厂的图纸就是用的这种:两个同心圆在左,梯形中穿一条虚线在右。
第三角三视图3rd Angle Projectlon 第三角投影。
金宝厂的也如此国标GB/T14692-1993中关于第一角投影法和第三角投影法的叙述中规定,我国采用的是第一角投影法。
如果采用了第三角投影法,在图样上应标出识别符号(一般标在在标题栏内),而第一角投影法的识别符号可省略s第一视角与第三视角简介机械制图国标规定,我们国家采用第一视角画法,但在国际技术交流中,经常会遇到用第三视角画法的图样,现将两种画法作如下简介:(仅供参考)第一视角第三视角在内地一般用的都是第一角画法。
使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法,美国,日本,台湾地区等习惯用第三角法。
第三角法俯视图放在主视图上,左视图放在主视图左边,依次类推,与第一角法刚好相反,所以一开始会不大习惯。
因为第三角法视图放的位置与第一角法不一样,特别是大图纸A1、A0。
第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同 .第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角,分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……,如附图所示。
第一角画法是将机件置于第Ⅰ角内,使机件处于观察者与投影面之间(即保持人→物→面的位置关系)而得到正投影的方法。
我们以前讨论的投影画法都是第遗教画法。
第三角画法是将机件置于第Ⅲ角内,使投影面处于观察者与机件之间(即保持人→面→物的位置关系)而得到正投影的方法,如图所示。
机械三视图的第三角法和第一角法划分三视图的第三角法和第一角法划分:一、第一角投影法1.凡将物体置於第一象限内,以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法,即称为第一角法。
亦称第一象限法。
,2.第一角投影箱之展开方向,以观察者而言,为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下,以常用之三视图(前视、俯视、右侧视图)而言,其右侧视图位於前视图之左侧,俯视固则位於前视图之正下方。
二.、第三角投影法1.凡将物体置於第三象限内,以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法,即称为第三角法。
亦称第三象限法。
2.第三角投影箱之展开方向,以观察者而言,为由远而近之方向翻转展开。
3〃第三角法展开后之六个视固排列如下,以常用之三视图而言,其右侧视图位於前视图之右侧,而俯视图则位於前视图之正上方。
CNS 相关规定CNS中国国家标准之象限投影符号,系将一截头圆锥之前视图与左侧视图,依投影之排列而得。
主要之区别为第一角法符号(左侧视图排在右边),而第三角法符号(左侧视图位在左边)。
对於正投影方法之使用,CNS规定第一角法或第三角法同等适用。
但在同一张图纸上不可混合使用,且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。
以作为读图之识别。
由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠,致使投影视图线条混淆不清,增加绘固及识图不便,故不予采用。
欧洲各国盛行第一角法投影制,所以第一角法投影亦有「欧式投影制」之称呼。
例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。
美国采用第三角投影制,故有「美式投影制」之称呼。
除美国(ANSI)外,尚盛行於美洲地区。
而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。
视图之排列,应依投影原理上下左右对齐排列,不得任意更换或未依据投影方式排置。
第一视角与第三视角的区别使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有---- 美国英国日本第三视角法,也称第三象限法,俗称镜面法;第一视角法,也称第一象限法,俗称投影法;第三视角法图与第一视角法图相比就是主视图以外的视图位置相反。
看起来更真实点。
第一角和第三角的区别:◆通俗点,第一角人不动,物体动;第三角物体不动,人动。
第一角还是第三角通常在图纸标题栏中要有标示。
◆具体点,任何物体在空间位置都有八个位置,即所谓视角。
因此就产生了不同的投影视图。
不过只要你熟练掌握了投影规律,两种画法都是一样的。
训,velocity,solidedge,nx,proe,solidworks,mastercam,hypermill,cimatron"b C7sG-{0r7b:b!第一角法就相当于把物体放在座标系的第一象限;人在第一象限前方,人眼位置是光源,是人眼-物体-图形的顺序;把物体向YZ平面投影得到主视图,向XY平面投影得到府视图,向XZ平面投影得到右视图。
即实物放在图纸和你的眼睛中间,从眼睛方向投影到图纸上;通俗点,第一角人不动,物体动。
'~0N(}1r|6@r4I'r F I6{ L[1]K6G第三角法就相当于把物体放在座标系的第三象限;人还是在第一象限前方,用人眼透过座标平面去看物体,是人眼-图形-物体的顺序;人眼所看到的物体在YZ平面留下的投影得到主视图,在XY平面留下的投影得到仰视图,在XZ平面留下的投影得到左视图。
第三角法是所见即所得,眼前看到什么就画下什么。
即图纸放在实物和你的眼睛中间,实物往你的眼睛方向投影到图纸上.简单说就是左视图在左边,右视图在右边!第一分角:第三分角:两种画法的识别标志:。
机械制图中第一视角与第三视角的区别
一、常用区域:
使用第一角投影的国家有:中国德国法国前苏联
使用第三角投影的国家有:美国英国日本
二、名称解释:
第三视角法,也称第三象限法,俗称镜面法;
第一视角法,也称第一象限法,俗称投影法;
三、两者区别:
1、第三视角法图与第一视角法图相比就是主视图以外的视图位置相反,看起来更真实点。
2、通俗点:第一角人不动、物体动,简单说就是左视图在右边,右视图在左边。
第三角物体不动、人动;简单说就是左视图在左边,右视图在右边。
第一角还是第三角通常在图纸标题栏中要有标示。
3、具体点:任何物体在空间位置都有八个位置,即所谓视角。
因此就产生了不同的投影视图。
不过只要你熟练掌握了投影规律,两种画法都是一样的。
4、两种画法的识别标志:
第一视角第三视角。
