雷达测距控制系统

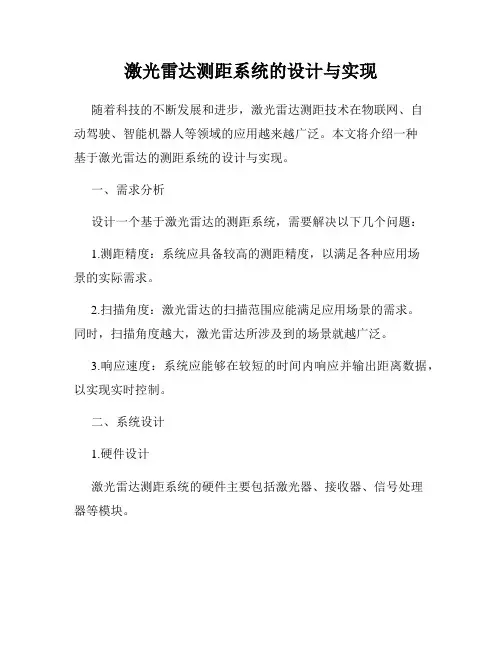

激光雷达测距系统的设计与实现随着科技的不断发展和进步，激光雷达测距技术在物联网、自动驾驶、智能机器人等领域的应用越来越广泛。

本文将介绍一种基于激光雷达的测距系统的设计与实现。

一、需求分析设计一个基于激光雷达的测距系统，需要解决以下几个问题：1.测距精度：系统应具备较高的测距精度，以满足各种应用场景的实际需求。

2.扫描角度：激光雷达的扫描范围应能满足应用场景的需求。

同时，扫描角度越大，激光雷达所涉及到的场景就越广泛。

3.响应速度：系统应能够在较短的时间内响应并输出距离数据，以实现实时控制。

二、系统设计1.硬件设计激光雷达测距系统的硬件主要包括激光器、接收器、信号处理器等模块。

激光器：激光雷达使用的是红外激光器，其波长为905nm。

激光器的输出功率一般在几mW到几十mW之间，越高的功率通常意味着更远的测距距离和更高的探测灵敏度。

接收器：接收器主要是将激光雷达反射回来的光信号转换成电信号。

通常采用光电二极管作为接收器，其响应速度可以达到纳秒级。

信号处理器：信号处理器主要是对接收到的信号进行数字信号处理，提取出有用的距离信息并输出到终端设备。

现代激光雷达系统通常使用FPGA或DSP等高性能处理器来完成数字信号处理。

2.软件设计激光雷达测距系统的软件主要包括驱动程序、信号捕获程序、数据处理程序等。

驱动程序：激光雷达测距系统的驱动程序通常基于通用的串行或USB接口协议。

驱动程序主要负责将计算机通过串行或USB接口连接到激光雷达系统并控制其工作。

信号捕获程序：信号捕获程序主要用于捕获激光雷达反射回来的信号，并将其转换成数字信号。

此外，由于激光雷达的工作需要精准的时序控制，因此信号捕获程序还需要精确的时钟同步机制。

数据处理程序：数据处理程序主要用于对采集到的距离信息进行处理，并将处理后的数据输出到终端设备上。

数据处理程序一般分为实时处理和离线处理两种方式。

三、实现过程1.硬件实现我们选用TI公司出品的16位单片机TMS320F28377S来实现激光雷达测距系统硬件设计。

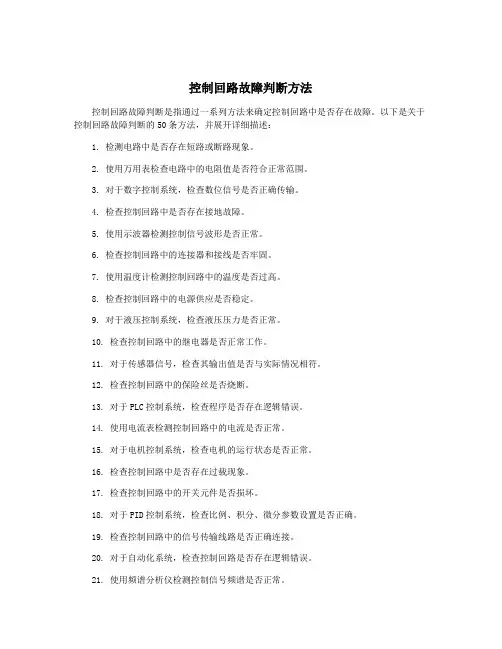

控制回路故障判断方法控制回路故障判断是指通过一系列方法来确定控制回路中是否存在故障。

以下是关于控制回路故障判断的50条方法，并展开详细描述：1. 检测电路中是否存在短路或断路现象。

2. 使用万用表检查电路中的电阻值是否符合正常范围。

3. 对于数字控制系统，检查数位信号是否正确传输。

4. 检查控制回路中是否存在接地故障。

5. 使用示波器检测控制信号波形是否正常。

6. 检查控制回路中的连接器和接线是否牢固。

7. 使用温度计检测控制回路中的温度是否过高。

8. 检查控制回路中的电源供应是否稳定。

9. 对于液压控制系统，检查液压压力是否正常。

10. 检查控制回路中的继电器是否正常工作。

11. 对于传感器信号，检查其输出值是否与实际情况相符。

12. 检查控制回路中的保险丝是否烧断。

13. 对于PLC控制系统，检查程序是否存在逻辑错误。

14. 使用电流表检测控制回路中的电流是否正常。

15. 对于电机控制系统，检查电机的运行状态是否正常。

16. 检查控制回路中是否存在过载现象。

17. 检查控制回路中的开关元件是否损坏。

18. 对于PID控制系统，检查比例、积分、微分参数设置是否正确。

19. 检查控制回路中的信号传输线路是否正确连接。

20. 对于自动化系统，检查控制回路是否存在逻辑错误。

21. 使用频谱分析仪检测控制信号频谱是否正常。

22. 检查控制回路中的传感器是否清洁、无损坏。

23. 检查控制回路中的继电器触点是否发生烧蚀。

24. 对于用于控制的电磁阀，检查其是否存在漏气现象。

25. 检查控制回路中的继电器触点是否接触不良。

26. 使用热像仪检测控制回路中的热点是否异常。

27. 对于包装机械控制系统，检查传感器信号是否对应正确位置。

28. 检查控制回路中的计数器和计时器是否正常计数。

29. 对于安全控制系统，检查急停开关和安全继电器是否正常。

30. 检查控制回路中的电缆是否有损坏或接线不良。

31. 对于变频器控制系统，检查输出频率是否与设定值一致。

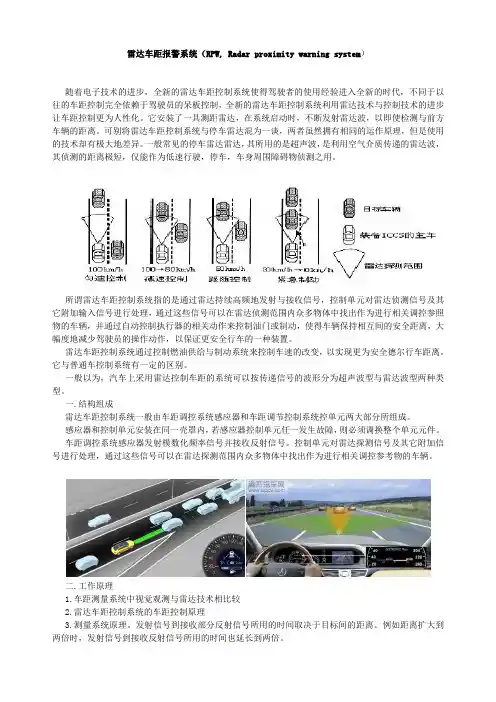

雷达车距报警系统（RPW, Radar proximity warning system）随着电子技术的进步，全新的雷达车距控制系统使得驾驶者的使用经验进入全新的时代，不同于以往的车距控制完全依赖于驾驶员的呆板控制，全新的雷达车距控制系统利用雷达技术与控制技术的进步让车距控制更为人性化。

它安装了一具测距雷达，在系统启动时，不断发射雷达波，以即使检测与前方车辆的距离。

可别将雷达车距控制系统与停车雷达混为一谈，两者虽然拥有相同的运作原理，但是使用的技术却有极大地差异。

一般常见的停车雷达雷达，其所用的是超声波，是利用空气介质传递的雷达波，其侦测的距离极短，仅能作为低速行驶，停车，车身周围障碍物侦测之用。

所谓雷达车距控制系统指的是通过雷达持续高频地发射与接收信号，控制单元对雷达侦测信号及其它附加输入信号进行处理，通过这些信号可以在雷达侦测范围内众多物体中找出作为进行相关调控参照物的车辆，并通过自动控制执行器的相关动作来控制油门或制动，使得车辆保持相互间的安全距离，大幅度地减少驾驶员的操作动作，以保证更安全行车的一种装置。

雷达车距控制系统通过控制燃油供给与制动系统来控制车速的改变，以实现更为安全德尔行车距离。

它与普通车控制系统有一定的区别。

一般以为，汽车上采用雷达控制车距的系统可以按传递信号的波形分为超声波型与雷达波型两种类型。

一.结构组成雷达车距控制系统一般由车距调控系统感应器和车距调节控制系统控单元两大部分所组成。

感应器和控制单元安装在同一壳罩内，若感应器控制单元任一发生故障，则必须调换整个单元元件。

车距调控系统感应器发射模数化频率信号并接收反射信号。

控制单元对雷达探测信号及其它附加信号进行处理，通过这些信号可以在雷达探测范围内众多物体中找出作为进行相关调控参考物的车辆。

二.工作原理1.车距测量系统中视觉观测与雷达技术相比较2.雷达车距控制系统的车距控制原理3.测量系统原理。

发射信号到接收部分反射信号所用的时间取决于目标间的距离。

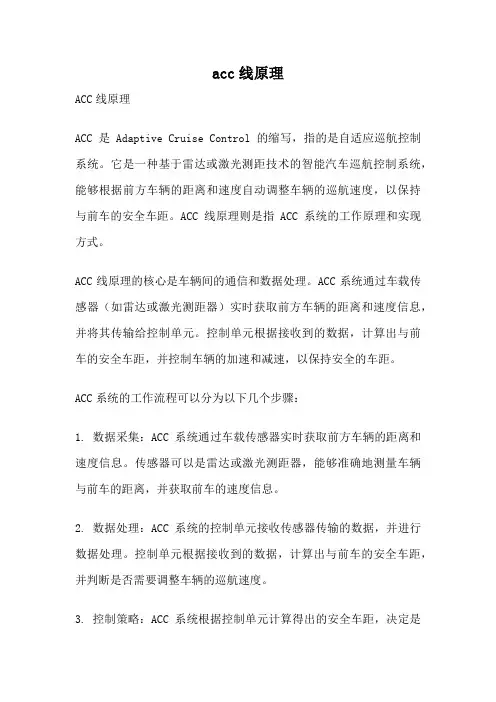

acc线原理ACC线原理ACC是Adaptive Cruise Control的缩写，指的是自适应巡航控制系统。

它是一种基于雷达或激光测距技术的智能汽车巡航控制系统，能够根据前方车辆的距离和速度自动调整车辆的巡航速度，以保持与前车的安全车距。

ACC线原理则是指ACC系统的工作原理和实现方式。

ACC线原理的核心是车辆间的通信和数据处理。

ACC系统通过车载传感器（如雷达或激光测距器）实时获取前方车辆的距离和速度信息，并将其传输给控制单元。

控制单元根据接收到的数据，计算出与前车的安全车距，并控制车辆的加速和减速，以保持安全的车距。

ACC系统的工作流程可以分为以下几个步骤：1. 数据采集：ACC系统通过车载传感器实时获取前方车辆的距离和速度信息。

传感器可以是雷达或激光测距器，能够准确地测量车辆与前车的距离，并获取前车的速度信息。

2. 数据处理：ACC系统的控制单元接收传感器传输的数据，并进行数据处理。

控制单元根据接收到的数据，计算出与前车的安全车距，并判断是否需要调整车辆的巡航速度。

3. 控制策略：ACC系统根据控制单元计算得出的安全车距，决定是否需要调整车辆的速度。

如果与前车的距离小于安全车距，ACC系统会自动减速；如果与前车的距离大于安全车距，ACC系统会自动加速。

4. 操作执行：ACC系统根据控制策略的结果，通过控制车辆的加速和减速控制装置，实现车辆的速度调整。

ACC系统可以通过控制发动机和刹车系统来实现车辆的加速和减速，以保持与前车的安全车距。

ACC线原理的实现需要依靠先进的传感器技术和高效的数据处理算法。

传感器需要能够准确地测量距离和速度，以提供可靠的数据输入。

数据处理算法需要能够快速、准确地计算出与前车的安全车距，并根据安全车距调整车辆的巡航速度。

ACC线原理的应用可以提高车辆的行驶安全性和舒适性。

通过自动调整车辆的巡航速度，ACC系统能够有效地避免与前车的碰撞，减少交通事故的发生。

同时，ACC系统还可以提供舒适的驾驶体验，减轻驾驶员的疲劳程度。

雷达系统工作原理详解雷达（Radar）是一种利用电磁波进行目标探测和测距的技术。

雷达系统由发射器、接收器、天线系统以及信号处理器组成，它能够探测、跟踪和识别远距离目标，广泛应用于军事、航空、气象等领域。

本文将详细介绍雷达系统的工作原理。

一、雷达系统的基本原理雷达的工作原理基于电磁波的特性和相对论的时差测量原理。

雷达系统通过发射一束脉冲电磁波，并接收反射回来的波束，通过计算往返时间和电磁波的速度，就可以计算出目标距离。

1. 发射器雷达系统的发射器负责产生高频率的电磁波，并将其转化为脉冲信号。

发射器通常采用放大器和脉冲发生器的组合，通过调节脉冲宽度和重复频率，可以控制雷达系统的探测范围和分辨率。

2. 天线系统雷达系统的天线系统用于发射和接收电磁波。

发射时，天线将电磁波以指定的方向发送出去；接收时，天线会捕捉目标反射回来的信号，并将其传输到接收器。

天线的设计和构造很重要，它决定了雷达系统的发射功率、辐射方向以及接收信号的灵敏度。

3. 接收器雷达系统的接收器负责接收和放大由目标反射回来的信号。

接收器通常包括前置放大器、带通滤波器和检波器等组件，用于提取和放大目标信号，并将其转化为与目标距离成正比的电压或距离相关的数字信号。

4. 信号处理器雷达系统的信号处理器负责对接收到的信号进行处理和分析。

它会对信号进行滤波、降噪、时域和频域分析等操作，以提取目标的特征信息。

信号处理器还可以将目标信号与之前的雷达图像进行比对，从而实现目标的识别和跟踪。

二、雷达系统的探测原理雷达系统利用电磁波与目标的相互作用实现目标的探测和测距。

雷达发送的电磁波遇到目标时，会被目标反射、散射或折射。

根据反射的特点，可以得到以下几种雷达探测原理。

1. 相干雷达相干雷达利用目标对电磁波的散射和反射特性进行探测。

当电磁波与目标相互作用时，会引起电磁波的散射，目标散射回来的波束会被接收器接收到。

通过分析接收到的波束，可以确定目标的位置、速度以及形状等信息。

雷达系统工作原理详解雷达（Radar）是一种利用电磁波进行探测和测距、测速的技术。

它在军事、航空、航海、气象等领域有着广泛的应用。

雷达系统工作原理的详解需要从雷达信号的发射、接收、处理以及相关参数的计算等方面进行说明。

一、雷达信号的发射雷达系统通过发射器产生一定频率和功率的电磁信号。

这些信号经过调制和放大后，通过天线辐射出去。

在雷达系统中，常用的发射方式有连续波、脉冲波和调频连续波等。

这些发射方式在不同的应用场景下有不同的优劣。

二、雷达信号的接收当雷达信号与目标相交时，目标周围的物体会散射回一部分信号。

雷达系统的接收器将接收到的信号经过放大和滤波等处理后，送入雷达信号处理系统进行后续的分析和计算。

雷达接收信号的质量直接影响到后续处理的准确性和可靠性。

三、雷达信号的处理雷达信号处理是雷达系统中非常重要的环节。

在接收到信号后，雷达信号处理系统对信号进行解调、滤波、增益控制和目标特征提取等操作，以获取目标的位置、速度、方位等信息。

这些操作包括了数字信号处理、自适应波形设计和信号重建等技术。

四、雷达参数的计算雷达系统通过测量信号的往返时间、多普勒频移等参数，计算得到目标的位置、速度和方位等信息。

根据测量原理的不同，雷达系统分为无源雷达和有源雷达。

无源雷达主要利用接收到的信号特性来计算目标的信息，而有源雷达则需要发送一定的信号后，通过信号的回波来计算目标信息。

总结：雷达系统工作原理的详解包括了信号的发射、接收、处理以及相关参数的计算等方面。

通过这些环节的操作，雷达系统可以准确地感知目标的位置、速度和方位等信息。

随着科技的发展，雷达系统在军事、航空、航海、气象等领域的应用将会不断地扩展和改进。

连续波雷达测速测距原理连续波雷达（Continuous Wave Radar，CWR）是一种常用的雷达测速测距技术，它利用连续发射和接收电磁波，通过测量波的往返时间和频率差，来精确测定目标物体的速度和距离。

本文将详细介绍连续波雷达的测速测距原理。

一、连续波雷达的原理当返回的波到达雷达时，雷达接收到波和发射的波之间存在一定的相位差。

而这个相位差可以用来计算出物体的距离。

具体的计算公式如下：距离=相位差×光速/(2×发射频率)在这个公式中，相位差是接收到的波和发射的波之间的相位差，光速为常数，发射频率为雷达发射的频率。

但是，单纯的通过距离无法获得目标物体的速度。

所以，连续波雷达需要通过测量频率差来计算目标物体的速度。

当目标物体以一定速度向雷达靠近或远离时，返回的波的频率会有一定的变化。

假设目标物体向雷达靠近，则返回的波的频率会增加。

频率的变化可以用来计算目标物体的速度。

具体的计算公式如下：速度=频率变化量×光速/(2×发射频率)在这个公式中，频率变化量为接收到的波的频率和发射的波的频率之差。

二、连续波雷达的应用在航空领域，连续波雷达常用于测量无人机的速度和距离，以及预警系统中。

通过测量无人机的速度，可以帮助准确控制无人机的行驶速度，并确保安全。

而通过测量无人机的距离，可以及时避免与其他航空器发生碰撞的危险。

在航海领域，连续波雷达常用于船舶的导航和控制系统中。

通过测量船舶与障碍物之间的距离，可以及时警示船舶避免碰撞。

同时，通过测量船舶的速度，可以帮助船舶准确抵达目的地，并且保持适当的速度，提高航行的效率。

在交通运输领域，连续波雷达常用于测速仪器和交通探测器中。

通过测量车辆的速度，可以帮助交通管理部门监测交通流量、控制交通信号，并保证车辆在道路上行驶的安全。

总结起来，连续波雷达利用波的往返时间和频率变化，实现对目标物体的精确测速测距。

在航空、航海、交通运输等领域发挥着重要作用，帮助我们提高交通的安全性和效率。

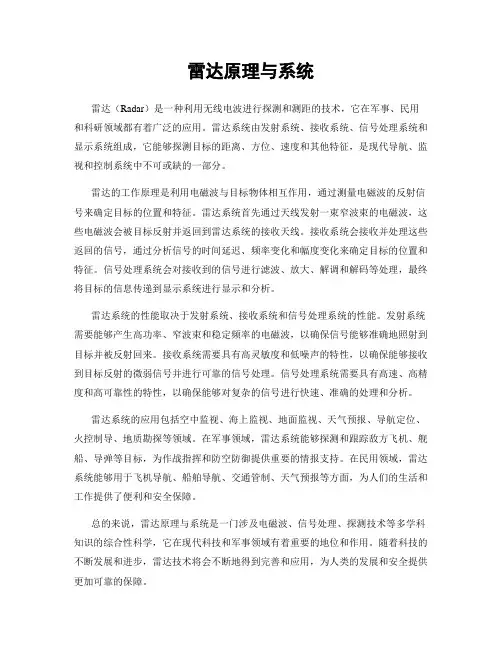

雷达原理与系统雷达（Radar）是一种利用无线电波进行探测和测距的技术，它在军事、民用和科研领域都有着广泛的应用。

雷达系统由发射系统、接收系统、信号处理系统和显示系统组成，它能够探测目标的距离、方位、速度和其他特征，是现代导航、监视和控制系统中不可或缺的一部分。

雷达的工作原理是利用电磁波与目标物体相互作用，通过测量电磁波的反射信号来确定目标的位置和特征。

雷达系统首先通过天线发射一束窄波束的电磁波，这些电磁波会被目标反射并返回到雷达系统的接收天线。

接收系统会接收并处理这些返回的信号，通过分析信号的时间延迟、频率变化和幅度变化来确定目标的位置和特征。

信号处理系统会对接收到的信号进行滤波、放大、解调和解码等处理，最终将目标的信息传递到显示系统进行显示和分析。

雷达系统的性能取决于发射系统、接收系统和信号处理系统的性能。

发射系统需要能够产生高功率、窄波束和稳定频率的电磁波，以确保信号能够准确地照射到目标并被反射回来。

接收系统需要具有高灵敏度和低噪声的特性，以确保能够接收到目标反射的微弱信号并进行可靠的信号处理。

信号处理系统需要具有高速、高精度和高可靠性的特性，以确保能够对复杂的信号进行快速、准确的处理和分析。

雷达系统的应用包括空中监视、海上监视、地面监视、天气预报、导航定位、火控制导、地质勘探等领域。

在军事领域，雷达系统能够探测和跟踪敌方飞机、舰船、导弹等目标，为作战指挥和防空防御提供重要的情报支持。

在民用领域，雷达系统能够用于飞机导航、船舶导航、交通管制、天气预报等方面，为人们的生活和工作提供了便利和安全保障。

总的来说，雷达原理与系统是一门涉及电磁波、信号处理、探测技术等多学科知识的综合性科学，它在现代科技和军事领域有着重要的地位和作用。

随着科技的不断发展和进步，雷达技术将会不断地得到完善和应用，为人类的发展和安全提供更加可靠的保障。

量子雷达的测距原理和作业方法量子雷达是一种基于量子力学原理的新型雷达技术，它利用量子特性进行测距和探测目标。

与传统的微波雷达相比，量子雷达具有更高的测距精度和抗干扰能力。

本文将介绍量子雷达的测距原理和作业方法，以帮助读者更好地理解和应用这项技术。

一、量子雷达的测距原理量子雷达的测距原理基于量子叠加态和纠缠态的特性。

量子叠加态是指量子系统在特定条件下可以处于多个状态的叠加，而纠缠态是指两个或多个量子系统间存在密切联系，彼此状态的变化会相互影响。

利用这些特性，量子雷达可以实现超高精度的测距。

量子雷达的测距原理可以分为两个步骤：量子干涉和量子测量。

1. 量子干涉：当量子雷达发射器发射的量子态与目标物相互作用后，它们会进入相干叠加态。

这个相干叠加态可以由传统雷达技术实现，比如使用相同频率的激光作为发射器。

2. 量子测量：量子雷达接收器对接收到的量子态进行测量，并根据测量结果进行解析计算，以获得目标物与雷达的距离。

这里使用的是特定的量子测量方法，如测量叠加态的幅值和相位。

通过以上两个步骤，量子雷达可以实现对目标物的高精度测距。

由于叠加态的特性，量子雷达可以在短时间内对多个目标进行测距，从而提高了效率。

二、量子雷达的作业方法量子雷达的作业方法包括器件选择、系统设计和实施操作等方面。

1. 器件选择：量子雷达的核心部件包括发射器、接收器和控制系统。

发射器用于产生相干叠加态的量子态，接收器负责接收和测量量子态。

控制系统用于控制和管理整个量子雷达系统。

在选择器件时，需要考虑其稳定性、效率和执行能力等因素。

2. 系统设计：量子雷达的系统设计需要考虑多个因素，如测距精度、信噪比、抗干扰能力等。

根据实际需求和目标，可以选择不同的量子叠加态和测量方法，并确定合适的工作频率和功率等参数。

此外，还要考虑系统的可扩展性和接口兼容性，以便与其他雷达系统进行集成。

3. 实施操作：在使用量子雷达进行测距时，需要遵循一定的操作步骤。

首先，进行系统校准，以确保测距的准确性。

激光雷达发射系统工作原理激光雷达是一种利用光学原理测量目标的距离、方位等信息的高精度设备。

其工作原理主要分为激光雷达发射系统和激光雷达接收系统两个方面。

本文将着重介绍激光雷达发射系统的工作原理。

一、激光雷达发射系统的组成激光雷达发射系统主要由激光器、光学发射系统、测距系统和控制电路等部分组成。

1.激光器：激光器是激光雷达发射系统的核心部件,它发出相干激光束。

2.光学发射系统：光学发射系统主要由透镜、光学滤波器、夫琅禾费衍射光栅等组成。

其中透镜是激光束的成像元件,光学滤波器用于过滤干扰信号,夫琅禾费衍射光栅用于调制激光光束。

3.测距系统：测距系统主要由激光发射控制模块和相关电路组成,用以控制激光器的启动和停止时间,从而实现通过测量光传播时间来获取目标的距离信息的测距功能。

4.控制电路：控制电路是激光雷达发射系统的重要组成部分，主要用于控制激光器、测距系统的工作状态。

二、激光雷达发射系统的工作原理激光雷达发射系统通过将激光光束发射到目标上，并利用测距系统进行测量，最终获取目标的距离等信息。

1. 激光器发射激光：激光器通过激光输出二极管发送光信号，产生高强度的、相干的激光光束。

光学发射系统会将这束激光束束聚在一起，并将其转换为高速旋转的扇形束。

2. 发射激光束聚焦：光束经过扇形透镜的分散偏转并在不同的角度上聚焦，使得光束能够涵盖横向范围，形成一个宽扇形的激光束。

此时，激光束会对准目标。

3. 测量光传播时间：测距系统会同时启动时钟计时器，以记录激光光束从发射出去后反弹回到激光器所花费的时间。

这种方法通过测量激光光束的传播时间来计算出距离目标的距离。

4. 获取测距数据：通过控制电路，我们可以将测距数据传输到计算机上进行进一步处理，从而输出准确的距离数据，以及其他信息，如目标的角度和强度等。

总之，激光雷达发射系统是激光雷达技术的重要组成部分，其核心部件激光器、光学发射系统、测距系统和控制电路等是保证激光雷达系统高度精确的基础。

汽车雷达原理汽车雷达技术作为一种高精度测量技术，可以被用作车辆的智能控制和安全保障系统，从而保障车辆行驶的安全性和舒适性。

汽车雷达原理就是利用雷达技术进行车辆的探测和测量，因此，汽车雷达技术的原理非常重要。

1.雷达技术原理雷达是一种利用电磁波传播的测量和探测技术，主要通过发射电磁波并在接收信号时进行测量和探测。

雷达的主要原理是发射一个电磁波并接收回来的信号，并利用计算机进行处理，从而得到距离、方向和速度等信息。

雷达的工作原理可以在许多领域中得到应用，例如天气预报、导航和军事领域。

2.电磁波的传播汽车雷达技术是基于电磁波的传播原理进行工作的。

电磁波是由电磁场和磁场交替变化产生的波动。

电磁波的传播速度是有限的，并且在不同介质中的速度也是不同的。

在空气中，电磁波传播速度非常快，约为300000公里/秒的速度。

汽车雷达系统利用电磁波在空气和物体之间的反射和衍射现象进行车辆的探测和测量。

3.汽车雷达系统的构成汽车雷达系统主要由三大模块组成：天线模块、发射模块和接收模块。

天线模块负责发射和接收信号；发射模块产生电磁波并将其发送至天线模块；接收模块将接收到的信号转换为数字信号并传输至计算机进行处理。

4.汽车雷达测距原理汽车雷达系统主要通过测距原理来确定车辆距离前方物体的距离。

汽车雷达系统中的发射模块产生一定频率的电磁波并将其发送至前方的物体上，当电磁波击中物体表面时，将会被反射回来并传输回汽车雷达系统的天线模块中。

接收模块将接收到的信号用于计算反射物体的距离，该距离可以根据电磁波在空气和物体中的传播速度计算出。

5.汽车雷达测速原理汽车雷达系统也可以通过测速原理来测量车辆的速度。

发射模块向前发出电磁信号，当该信号击中车辆后部时，由于车辆的运动而发生了多普勒效应。

具体来说，当一个物体在电磁波发射频率下运动时，会使接收信号发生频率偏移。

这个偏移量可以被用来计算物体运动的速度。

6.方向测量原理另一个重要的汽车雷达系统原理是方向测量原理。

激光雷达的工作原理激光雷达（Light Detection and Ranging，简称Lidar）是一种利用激光技术实现距离测量的装置。

它通过发射激光脉冲，并接收反射回来的光信号，通过测量光的传播时间来计算目标物体与激光雷达的距离。

下面将介绍激光雷达的工作原理。

激光雷达主要由发射系统、接收系统、数字化处理系统和控制系统组成。

发射系统由一个或多个激光二极管、激光器、发射光学系统和扫描系统组成。

接收系统包括接收光学系统、光电探测器、信号放大器和模数转换器。

数字化处理系统主要用于处理接收到的光信号，将其转化为距离信息。

控制系统用于控制激光雷达的工作模式和参数。

激光雷达的工作过程如下：首先，发射系统通过激光器产生一束激光脉冲。

这个激光脉冲经过发射光学系统，被聚焦成一个窄而密集的激光束。

然后，扫描系统将激光束从一个方向扫描到另一个方向，以覆盖整个测量区域。

当激光束照射到目标物体上时，一部分光会被目标物体反射回来。

这些反射光通过接收光学系统进入到光电探测器中。

光电探测器将接收到的光信号转化为电信号。

信号放大器将电信号放大，并通过模数转换器将其转换为数字信号。

数字化处理系统将接收到的数字信号进行处理。

首先，它会分析激光脉冲的起始时间和结束时间，以确定激光脉冲的飞行时间。

然后，通过光的传播速度乘以飞行时间，可以计算出目标物体与激光雷达的距离。

最后，通过对多个脉冲的测量结果进行处理，可以获得目标物体的三维坐标。

激光雷达的工作原理基于光的传播速度与距离的关系。

光在真空中的传播速度大约为300,000公里/秒，而在大气中的传播速度略小于光速。

通过测量光的传播时间，可以准确地计算物体与激光雷达的距离。

激光雷达具有高精度、高分辨率和高测量速度的特点，广泛应用于测量、制图、导航和遥感等领域。

与其他传统的测距工具相比，激光雷达具有远距离测量、非接触式测量和高精度测量等优势。

它可以测量天空中的飞机、海洋中的船只以及地面上的建筑物等目标物体的距离和位置，对于科学研究和工程应用具有重要意义。

有源相控阵雷达原理
相控阵雷达是一种利用阵列天线和相控技术进行目标检测和测距的雷达系统。

相控阵雷达通过发射并接收一系列窄束信号，并通过调整相位和振幅来控制每个窄束的发射和接收方向，从而实现对目标的准确定位和跟踪。

相控阵雷达系统由多个天线组成的阵列组成，每个天线被称为阵元。

阵列中的每个阵元都可以独立控制发射和接收信号的相位和振幅。

相控阵雷达通过调整阵元的相位差和振幅来产生一个或多个窄束，每个窄束的方向可以独立控制。

在雷达工作时，首先通过发射信号激励阵列中的每个阵元。

这些发射信号具有不同的相位和振幅，从而形成特定方向的窄束。

然后，这些发射窄束在空间中传播并与目标相互作用。

当发射窄束碰到目标时，一部分能量会被目标散射回来，并被接收天线阵列接收。

接收信号通过每个阵元的接收天线获取，并经过相应的放大和滤波处理。

然后，通过调整阵元的相位和振幅，对接收信号进行合成和组合。

这个过程类似于波束形成(Beamforming)操作，将接收到的信号聚焦到特定方向，从而提高雷达系统的灵敏度和分辨率。

通过对合成后的接收信号进行处理和分析，可以提取出目标的位置、速度和其他特征信息。

相控阵雷达系统可以通过动态调整发射和接收窄束的方向，实现对多个目标同时进行跟踪和探
测。

此外，相控阵雷达还具有快速扫描和快速响应的能力，适用于各种复杂环境下的目标探测和追踪任务。

基于毫米波雷达汽车测距报警系统设计随着现代科技的不断发展，汽车科技也在不断创新。

毫米波雷达成为了汽车科技中的一个重要发展方向。

毫米波雷达可以向车辆提供周围环境的精确数据，用于自动驾驶、智能停车、安全制动等等。

本文旨在设计并实现一种基于毫米波雷达的汽车测距报警系统。

一、系统概述本系统的主要目的是在车辆行驶过程中提供一个高精度的测距功能，当检测到与其距离过近的车辆时会发出报警。

系统采用毫米波雷达芯片，控制器采用STM32F103C8T6单片机，显示模块采用OLED屏幕。

系统的核心是毫米波雷达模块，它能够通过射频信号探测出前方障碍物或车辆的距离并将其传输到控制器上，控制器通过算法处理后得出距离数值并显示在OLED屏幕上。

当距离小于一定阈值时，系统会发出声音或者振动警报。

二、系统设计1.硬件设计系统硬件主要包括毫米波雷达模块、STM32单片机、OLED屏幕、报警模块和电源模块。

其中，毫米波雷达模块作为系统核心，通过探测周围环境并传输数据到单片机。

STM32单片机通过算法处理得出距离并显示在OLED屏幕上。

报警模块则是探测到距离过近时触发的声音或振动警报。

系统软件采用C语言编程，主要包括毫米波雷达数据的读取、距离计算和OLED显示。

具体流程如下：（1）毫米波雷达数据的读取通过设置单片机串口接收数据，将毫米波雷达模块采集到的信号读取到单片机上。

毫米波雷达模块将探测到的障碍物或车辆距离通过射频信号传输到单片机。

（2）距离计算读取到毫米波雷达模块传输的信号后，单片机将信号通过算法进行计算和处理，得出距离值并保存到缓存中。

算法主要包括信号处理和距离计算两个过程。

（3）OLED显示通过OLED驱动程序将计算出来的距离值显示在OLED屏幕上，并且在屏幕上显示距离报警的标志。

（4）报警当距离小于一定阈值时，触发报警模块，发出声音或振动警报。

三、系统实现本系统主要围绕毫米波雷达模块进行构建，选用硬件和软件技术，实现了一个稳定的汽车测距报警系统。

工业控制雷达的应用和原理1. 引言工业控制雷达是一种重要的无线传感技术，广泛应用于工业自动化领域。

本文将介绍工业控制雷达的应用和原理，以及其在工业控制系统中的重要作用。

2. 工业控制雷达的应用工业控制雷达在工业控制系统中有多种应用，包括以下几个方面：•距离测量：工业控制雷达可以通过发送和接收雷达波来测量目标的距离。

这种测距技术广泛应用于各种工业场景，如高空天车的物料定位、机械手臂的定位等。

•速度测量：工业控制雷达还可以通过测量目标的运动来得到目标的速度。

这对于物料输送系统的速度监控、机械设备的速度控制等都非常重要。

•物位监测：利用工业控制雷达可以实现对物料的非接触式物位监测。

这对于粉煤灰仓的物料监控、油罐的油位监控等具有重要意义。

•障碍物检测：工业控制雷达可以用于障碍物检测和避障控制。

例如，在自动导航车辆或无人驾驶车辆中，工业控制雷达可以检测前方障碍物，以及通过信号处理实现避障控制。

•液位测量：工业控制雷达可用于液体的液位测量，如油罐、水位池等，通过测量液体与传感器之间的距离来确定液位高度。

3. 工业控制雷达的原理工业控制雷达基于雷达原理，采用无线电波来实现目标的测量和探测。

其主要原理可以概括为以下几个方面：•发射机制：工业控制雷达的发射机制通常采用脉冲式，即以脉冲的形式发送短时、高功率的无线电波。

脉冲的宽度和重复频率决定了雷达的测量精度和探测范围。

•接收机制：工业控制雷达的接收机制采用接收和解调电磁波信号的方式。

接收机接收到返回的信号后，通过信号处理和解调，可以得到目标物体与雷达之间的距离和速度等信息。

•天线系统：工业控制雷达的天线系统起到了发射和接收无线电波的关键作用。

天线的设计和布置直接影响雷达的性能和探测能力。

•信号处理：工业控制雷达的信号处理部分负责对接收到的信号进行处理和解析，提取出所需要的目标信息。

通过合理的信号处理算法，可以实现距离测量、速度计算等功能。

•数据输出：工业控制雷达一般通过数字接口输出测量数据，如RS232、RS485、CAN等。

机载雷达系统测距算法
欧建军;于雷;张兵
【期刊名称】《火力与指挥控制》
【年(卷),期】2005(030)002
【摘要】给出了机载雷达系统独立判定接近距离及接近速度的多回路跟踪测量器的状态模型和观测模型,并对这些模型进行了论证分析.基于最优控制的相关理论,重点分析研究了跟踪测量器的最优调节算法,并分析给出了该算法的权重系数选定原则和方法,最后通过仿真算例,推证了算法的可行性.利用上述算法可为研究机载雷达系统跟踪高度机动的目标问题提供参考.
【总页数】4页(P54-56,65)
【作者】欧建军;于雷;张兵
【作者单位】空军工程大学工程学院,陕西,西安,710038;空军工程大学工程学院,陕西,西安,710038;空军工程大学工程学院,陕西,西安,710038
【正文语种】中文
【中图分类】TN820.8
【相关文献】
1.基于惯性导航系统的机载雷达天线运动补偿算法研究 [J], 王福增;余世豪
2.雷达测距系统中一种改进的测距算法 [J], 徐驰;刘纪元;焦学峰;魏平姣
3.LFMCW雷达测距系统及其信号处理算法的设计 [J], 孟欣喜;陈文会;刘小民;李立哲
4.机载雷达测距系统地速修正中的位置盲区处理 [J], 许平
5.基于惯性导航系统的机载雷达天线运动补偿算法研究 [J], 王福增;余世豪;
因版权原因，仅展示原文概要，查看原文内容请购买。
