国家标准GB17625
❖ 对于额定电流大于16A的设备，应按照GB/Z17625.62003的要求
CESI标准培训
7
1 概述
❖ 本标准的目的是制定谐波电流发射限值，并为其他设 备发出的谐波留有适当的余地，可保证谐波干扰水平 不超过GB/T18039.3所规定的兼容性水平
❖ 本标准的要求和限值适用于电源输入端与电压为 220/380V、频率50Hz的供电系统相连的设备
❖非对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，以不同方法操作的控制方法
注意：在正常运行的环境中，一般不允许采用非对称控制和直接 对供电电源进行半波整流，但标准中提出了例外的情况。
CESI标准培训
14
3 设备的分类及其限值
❖ A类设备：
• 平衡的三相设备 • 家用电器 • 工具，不包括便携式工具 • 白炽灯调光器 • 音频设备 • 未规定为B、C、D类的设备均视为A类设备
CESI标准培训
18
3 设备的分类及其限值
❖ 用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率
• 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值
• 用该功率值计算限值
• 实测功率值在额定功率±10%范围内，以额定功率 值计算限值
• 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训
19
4 一般要求
测试电路 —— 标准图A.1和图A.2
❖ 供电电源的内阻抗和测量设备的输入阻抗 应足够小
❖ 测量设备的输入阻抗不应使EUT输入电流 引起的电压降超过0.15V
❖ 注意避免电源内电感与EUT电容间的谐振
CESI标准培训
CESI标准培训
7
1 概述
❖ 本标准的目的是制定谐波电流发射限值，并为其他设 备发出的谐波留有适当的余地，可保证谐波干扰水平 不超过GB/T18039.3所规定的兼容性水平
❖ 本标准的要求和限值适用于电源输入端与电压为 220/380V、频率50Hz的供电系统相连的设备
❖非对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，以不同方法操作的控制方法
注意：在正常运行的环境中，一般不允许采用非对称控制和直接 对供电电源进行半波整流，但标准中提出了例外的情况。
CESI标准培训
14
3 设备的分类及其限值
❖ A类设备：
• 平衡的三相设备 • 家用电器 • 工具，不包括便携式工具 • 白炽灯调光器 • 音频设备 • 未规定为B、C、D类的设备均视为A类设备
CESI标准培训
18
3 设备的分类及其限值
❖ 用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率
• 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值
• 用该功率值计算限值
• 实测功率值在额定功率±10%范围内，以额定功率 值计算限值
• 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训
19
4 一般要求
测试电路 —— 标准图A.1和图A.2
❖ 供电电源的内阻抗和测量设备的输入阻抗 应足够小
❖ 测量设备的输入阻抗不应使EUT输入电流 引起的电压降超过0.15V
❖ 注意避免电源内电感与EUT电容间的谐振
CESI标准培训
国家标准GB17625
3，该标准主要涉及谐波的相关内容。首先解释了谐波的定义，即一个周期量的傅里叶级数中次数高于1的分量，并指出谐波实际上是一种骚扰，会影响电网质量。接着阐述了谐波的产生原因及危害，如性能降级、电子器件误动作、电容器损坏等。然后概述了GB17625.1-2003标准的主要内容和目的，即为了减少注入到公用低压供电系统中的谐波电流，并规定了设备输入电流可能产生的谐波分量的限值。此外，还详细介绍了标准中的术语和定义，如电路功率因数、有功功率、总谐波电流等，并对设备的分类及其限值进行了说明，包括A类设备和B类设备的定义及范围。需要注意的是，虽然用户搜索的是GB/T1626-2008标准，但文档实际介绍的是GB17625.1-2003标准，因此可能不完全满足用户的期望。
EMC基础知识ppt课件
2
传导骚扰电压测量（GB4343）
此项目测量EUT（被测样品）通过电源线传回 电网的干扰电压； 测量设备：测量接收机、人工电源网络、电压 探头； 主要干扰源：震荡电路（含晶振）、电机的电 刷、开关电路（开关管）、可控硅等 考核结果：幅度、重复率、干扰时间 测量频率：150KHz-30MHz
3
断续干扰（喀呖声）电压测量（GB4343）
EMC基础知识
生活电器事业部品保中心
1
基础知识
3C认证对电磁兼容的测试要求（GB4343-1995、 GB17625.1-1998) 现3C认证电磁兼容检测项目-只针对EMI EMC=EMI(干扰)+EMS(抗干扰) 电磁干扰源:自然界(太阳\大气\雷电等)、有意的（广 播/通讯等）、无意的（计算机/电器等） 干扰途径：传导（低频通过金属媒质如电源线导线等） 辐射（高频）
干扰源：温控器、继电器、程控开关； 测量设备：喀呖声分析仪、人工电源网络； 考核结果：干扰电平、持续时间、重复率； 温控器中影响断续干扰性能因素有：银的含量、触片 弹性等； 测量频率：150KHz-30MHz
4
ቤተ መጻሕፍቲ ባይዱ
骚扰功率测量（GB4343）
测试EUP通过电源线向外辐射的骚扰能量； 测量设备：吸收钳、测量接收机、电源 滤波器； 测试频率： 30MHz-300MHz
5
谐波电流测量（GB17625.1)
谐波产生的原因:负载的非线性导致; 适用范围:额定电流小于16A的设备; 谐波分类:瞬态谐波和稳态谐波; 合格判定:被测设备在产生最大谐波电流的运行状态下, 测量各次谐波电流均小于各次谐波电流的限值,才判定 合格. 使用二极管进行半波整流易导致该项测试不合格;
6
传导骚扰电压测量（GB4343）
此项目测量EUT（被测样品）通过电源线传回 电网的干扰电压； 测量设备：测量接收机、人工电源网络、电压 探头； 主要干扰源：震荡电路（含晶振）、电机的电 刷、开关电路（开关管）、可控硅等 考核结果：幅度、重复率、干扰时间 测量频率：150KHz-30MHz
3
断续干扰（喀呖声）电压测量（GB4343）
EMC基础知识
生活电器事业部品保中心
1
基础知识
3C认证对电磁兼容的测试要求（GB4343-1995、 GB17625.1-1998) 现3C认证电磁兼容检测项目-只针对EMI EMC=EMI(干扰)+EMS(抗干扰) 电磁干扰源:自然界(太阳\大气\雷电等)、有意的（广 播/通讯等）、无意的（计算机/电器等） 干扰途径：传导（低频通过金属媒质如电源线导线等） 辐射（高频）
干扰源：温控器、继电器、程控开关； 测量设备：喀呖声分析仪、人工电源网络； 考核结果：干扰电平、持续时间、重复率； 温控器中影响断续干扰性能因素有：银的含量、触片 弹性等； 测量频率：150KHz-30MHz
4
ቤተ መጻሕፍቲ ባይዱ
骚扰功率测量（GB4343）
测试EUP通过电源线向外辐射的骚扰能量； 测量设备：吸收钳、测量接收机、电源 滤波器； 测试频率： 30MHz-300MHz
5
谐波电流测量（GB17625.1)
谐波产生的原因:负载的非线性导致; 适用范围:额定电流小于16A的设备; 谐波分类:瞬态谐波和稳态谐波; 合格判定:被测设备在产生最大谐波电流的运行状态下, 测量各次谐波电流均小于各次谐波电流的限值,才判定 合格. 使用二极管进行半波整流易导致该项测试不合格;
6
国家强制性标准 GB17625 1
欢迎参加EMC标准培训
培训内容： 国家强制性标准GB17625.1-2003 培训目的： 理解并运用GB17625.1-2003 培训要求： 了解谐波基本概念 了解标准适用范围
熟悉设备的分类及相应限值
了解EUT的试验条件 掌握测量方法和判定准则
CESI标准培训 1
国家标准GB17625.1-2003
CESI标准培训 30
6 谐波的测量及评定
确 定 类 别
不允 许采 否 例 否 外 用的 情 控制 况 方法
是 是
附 录 规 定 否 的 试 验 条 是 件
通 用 要 求
相 关 限 值
专 否 用 否 设 备 ？
是 供 电 部 门 许 可 是
不 符 合 要 求
供电部 门许可
专 用 否 设 备 不符合 ？ 要求
• 照明设备
D类设备：
• PC机，PC用的显示器 • TV 注：1. 功率不大于600W
2. 取消了电流波形的规定
CESI标准培训 16
3 设备的分类及其限值
根据设备的分类，规定了谐波限值 A类限值，见表一 B类限值，见表一， A类限值的1.5倍 C类限值，见表一、二、三 D类限值，见表三 表二、三限值仅对奇次谐波做出要求 表三中D类设备的两组限值需同时满足
短周期 (Tcycle2.5 min)
随机 长周期 (Tcycle>2.5min)
注：重复性的要求：优于5%。
CESI标准培训 23
5 试验条件
一般试验条件
• 测量应在用户操作控制下或自动程序设定的正
常工作状态下，预计产生最大总谐波电流
(THC)的模式进行
• 不要求实测THC值和寻找最恶劣情况下的发射 • 应保证EUT符合正常使用时的状况
培训内容： 国家强制性标准GB17625.1-2003 培训目的： 理解并运用GB17625.1-2003 培训要求： 了解谐波基本概念 了解标准适用范围
熟悉设备的分类及相应限值
了解EUT的试验条件 掌握测量方法和判定准则
CESI标准培训 1
国家标准GB17625.1-2003
CESI标准培训 30
6 谐波的测量及评定
确 定 类 别
不允 许采 否 例 否 外 用的 情 控制 况 方法
是 是
附 录 规 定 否 的 试 验 条 是 件
通 用 要 求
相 关 限 值
专 否 用 否 设 备 ？
是 供 电 部 门 许 可 是
不 符 合 要 求
供电部 门许可
专 用 否 设 备 不符合 ？ 要求
• 照明设备
D类设备：
• PC机，PC用的显示器 • TV 注：1. 功率不大于600W
2. 取消了电流波形的规定
CESI标准培训 16
3 设备的分类及其限值
根据设备的分类，规定了谐波限值 A类限值，见表一 B类限值，见表一， A类限值的1.5倍 C类限值，见表一、二、三 D类限值，见表三 表二、三限值仅对奇次谐波做出要求 表三中D类设备的两组限值需同时满足
短周期 (Tcycle2.5 min)
随机 长周期 (Tcycle>2.5min)
注：重复性的要求：优于5%。
CESI标准培训 23
5 试验条件
一般试验条件
• 测量应在用户操作控制下或自动程序设定的正
常工作状态下，预计产生最大总谐波电流
(THC)的模式进行
• 不要求实测THC值和寻找最恶劣情况下的发射 • 应保证EUT符合正常使用时的状况

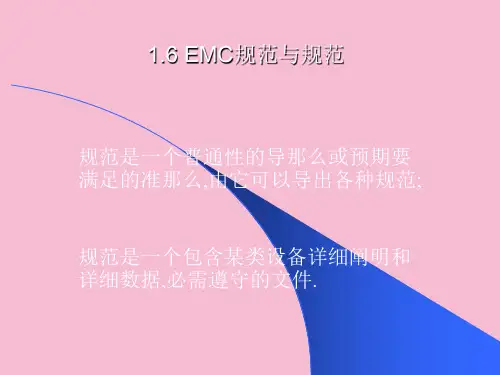

EMC标准与规范ppt课件
工业企业中低频传导骚扰的兼容电平 Compatibility levels in Industrial plants for low － frequency conducted disturbances
IEC／TR2 61000－2－5 IEC／TR3 61000－2－6
IEC／TR3 61000－2－7 IEC 61000－2—9
国际级,例如IEC规范; 分会议级,例如CISPR出版物; CE级,例如欧洲协调规范EN; 国家级,例如国标GB,FCC等. 军用规范,例如国军标GJB,美军标 MIL.
由IEC 〔国际电工委员会〕, ITU〔国际电信联盟〕
和其他规范化组织制定的EMC出版物和规范:
1. 根底EMC规范
2. 根底EMC规范〔basic EMC standards〕规定到达 EMC的普通和根本的条件或规那么，它们与涉及EMC问 题的一切系列产品、系统或设备有关，并可适用于这些 产品，但不规定产品的发射限值或抗扰度断定准那么。 它们是制定其他EMC规范〔如通用规范或产品规范〕的 根底或援用的文件。根底规范涉及的内容为:术语，电磁 景象的描画，兼容性电平的规范，骚扰发射限值的总要 求，丈量、实验技术和方法〔包括测试设备、辅助设备、 根本配置、丈量场所等〕、实验等级、环境的描画和分 类〔包括环境的范围和/或兼容性电平,它们是构成发射限 值或抗扰度电平的重要根底〕等.
frequency field
供电系统及所连设备谐波调和间波的丈量和仪表通用指南 General guide on harmonics and Interhamonics
measurements and Instrumentation,for power supply systems and equipment connected thereto
IEC／TR2 61000－2－5 IEC／TR3 61000－2－6
IEC／TR3 61000－2－7 IEC 61000－2—9
国际级,例如IEC规范; 分会议级,例如CISPR出版物; CE级,例如欧洲协调规范EN; 国家级,例如国标GB,FCC等. 军用规范,例如国军标GJB,美军标 MIL.
由IEC 〔国际电工委员会〕, ITU〔国际电信联盟〕
和其他规范化组织制定的EMC出版物和规范:
1. 根底EMC规范
2. 根底EMC规范〔basic EMC standards〕规定到达 EMC的普通和根本的条件或规那么，它们与涉及EMC问 题的一切系列产品、系统或设备有关，并可适用于这些 产品，但不规定产品的发射限值或抗扰度断定准那么。 它们是制定其他EMC规范〔如通用规范或产品规范〕的 根底或援用的文件。根底规范涉及的内容为:术语，电磁 景象的描画，兼容性电平的规范，骚扰发射限值的总要 求，丈量、实验技术和方法〔包括测试设备、辅助设备、 根本配置、丈量场所等〕、实验等级、环境的描画和分 类〔包括环境的范围和/或兼容性电平,它们是构成发射限 值或抗扰度电平的重要根底〕等.
frequency field
供电系统及所连设备谐波调和间波的丈量和仪表通用指南 General guide on harmonics and Interhamonics
measurements and Instrumentation,for power supply systems and equipment connected thereto
国家标准GB17625分解共38页
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
国家标准GB17625分解
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
国家标准GB17625分解
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
《电磁兼容培训讲义》课件
测试场地要求：电磁屏蔽、温度 控制、湿度控制等
测试场地设备：电磁屏蔽室、天 线、信号源、接收机等
添加标题
添加标题
添加标题
添加标题
测试场地布局：测试区域、控制 区域、观察区域等
测试场地操作：测试前准备、测 试中操作、测试后处理等
测试目的：验证产品是否符合电磁兼容标准
测试项目：辐射发射、传导发射、辐射抗扰度、传导抗扰度等
国际标准：IEC 61000-4-3
国家标准：GB/T 17626.3
军用标准：GJB 151A
汽车行业标准：ISO 11452-2
A级：电磁兼容要求最高，适 用于军事、航天等高可靠性领 域
C级：电磁兼容要求一般，适 用于普通民用领域
B级：电磁兼容要求较高，适 用于工业、医疗等重要领域
D级：电磁兼容要求较低，适 用于低可靠性领域
屏蔽效果：降低电磁干扰，提 高电磁兼容性
布局原则：遵循电磁兼容设计原则，避免电磁干扰 布线方式：采用屏蔽线、双绞线等抗干扰布线方式 接地处理：合理接地，降低电磁干扰 屏蔽措施：采用屏蔽罩、屏蔽层等屏蔽措施，减少电磁干扰
电磁干扰：汽车电子设备之间 的电磁干扰问题
电磁辐射：汽车电子设备产生 的电磁辐射问题
电磁兼容设计：汽车电子设备 电磁兼容设计的重要性
电磁兼容测试：汽车电子设备 电磁兼容测试的方法和标准
电磁干扰：家用电器之间的电磁干扰问题 电磁辐射：家用电器的电磁辐射问题 电磁兼容标准：家用电器的电磁兼容标准 电磁兼容解决方案：如何解决家用电器的电磁兼容问题
电磁干扰：通信 设备之间的电磁 干扰问题
电磁兼容标准： 通信设备需要满 足的电磁兼容标 准
电磁兼容测试： 通信设备需要进 行的电磁兼容测 试
电磁兼容标准和测试PPT课件
标准制订的原则： 1、科学、合理、实用、便于操作。 2、保证测试结果的可重复性、一致性、精确性。
GB/T6113.1规定的频率段范围 A频段——9～150kHz； B频段——0.15～30MHz； C频段——30～300MHz； D频段——300～1000MHz； E频段------1GHz以上
为什么要了解骚扰的波形和频谱？
YY0505-2005引用的抗扰度标准
GB17626.2 静电放电（ESD）抗扰度试验； GB17626.3 辐射（射频）电磁场抗扰度试验； GB17626.4 电快速瞬变/脉冲群抗扰度试验； GB17626.5 浪涌（冲击）抗扰度试验； GB17626.6 对射频场感应的传导骚扰抗扰度试验； GB17626.8 工频磁场抗扰度试验； GB17626.11 电压暂降、短期中断和电压变化抗扰度 试验。
EUT的配置和工作状态—代表实际中的典型应
用情况，EUT发射最大或最敏感。
测量仪器和设备—测量接收机、频谱分析仪以
及天线、人工电源网络（LISN）、功率吸收钳、 耦合去耦网络（CDN）等。
测量方法—测量布置、试验程序 、注意事项。 数据处理和试验报告—试验结果、不确定度。
限值：
1、EMI测试限值（频域值）—峰值≥准峰值 ≥有效值≥平均值；
根据有关电磁兼容标准规定的方法对设备 进行测试，评估其是否达到标准提出的要 求。
产品在定型和进人市场之前必须进行符合 性（一致性）测试，国家产品强制认证制 度（3C 认证）规定的电磁兼容测试就是属 于符合性测试。
国际电磁兼容标准和规范
目前国际上有权威性的电磁兼容标准和从事 EMC标准制订工作的专业委员会有： 国际电工委员会：CISPR 标准和IEC标准（TC77） 国际标准化组织：ISO标准 国际电信联盟：ITU标准 欧共体：EN标准(CENELEC)和ETS标准(ETSI) 德国：VDE标准 美国：FCC标准和军用标准MIL-STD 日本：VCCI标准
国家强制性标准_GB17625
CESI标准培训 24
5 试验条件
电视接收机的试验条件
同GB/T17309.1中有关“功率消耗的测量”，即：
• • • • • • 工作电压：220V； 视频测试信号：彩条信号； 音频测试信号：1kHz正弦波 输入信号电平：70dBuV(10mV) 测试频道：任意一个频道 端口负载：
– 对扬声器：用电阻代替，阻值同扬声器1kHz时的阻抗； 输入功率= 额定输出功率-10dB,即10%P额定 – 对基带信号输出端：端接额定阻抗，输出电压500mV。
CESI标准培训 18
3 设备的分类及其限值
用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率 • 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值 • 用该功率值计算限值 • 实测功率值在额定功率±10%范围内，以额定功率 值计算限值 • 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训 30
6 谐波的测量及评定
确 定 类 别
不允 许采 否 例 否 外 用的 情 控制 况 方法
是 是
附 录 规 定 否 的 试 验 条 是 件
通 用 要 求
相 关 限 值
专 否 用 否 设 备 ？
是 供 电 部 门 许 可 是
不 符 合 要 求
供电部 门许可
专 用 否 设 备 不符合 ？ 要求
CESI标准培训 4
CESI标准培训
5
1 概述
GB17625.1-2003由国家质量监督检验
检疫总局于2003年2月发布，2003年5月1
日起开始实施。在CCC产品认证中，取代
5 试验条件
电视接收机的试验条件
同GB/T17309.1中有关“功率消耗的测量”，即：
• • • • • • 工作电压：220V； 视频测试信号：彩条信号； 音频测试信号：1kHz正弦波 输入信号电平：70dBuV(10mV) 测试频道：任意一个频道 端口负载：
– 对扬声器：用电阻代替，阻值同扬声器1kHz时的阻抗； 输入功率= 额定输出功率-10dB,即10%P额定 – 对基带信号输出端：端接额定阻抗，输出电压500mV。
CESI标准培训 18
3 设备的分类及其限值
用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率 • 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值 • 用该功率值计算限值 • 实测功率值在额定功率±10%范围内，以额定功率 值计算限值 • 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训 30
6 谐波的测量及评定
确 定 类 别
不允 许采 否 例 否 外 用的 情 控制 况 方法
是 是
附 录 规 定 否 的 试 验 条 是 件
通 用 要 求
相 关 限 值
专 否 用 否 设 备 ？
是 供 电 部 门 许 可 是
不 符 合 要 求
供电部 门许可
专 用 否 设 备 不符合 ？ 要求
CESI标准培训 4
CESI标准培训
5
1 概述
GB17625.1-2003由国家质量监督检验
检疫总局于2003年2月发布，2003年5月1
日起开始实施。在CCC产品认证中，取代
gb17625

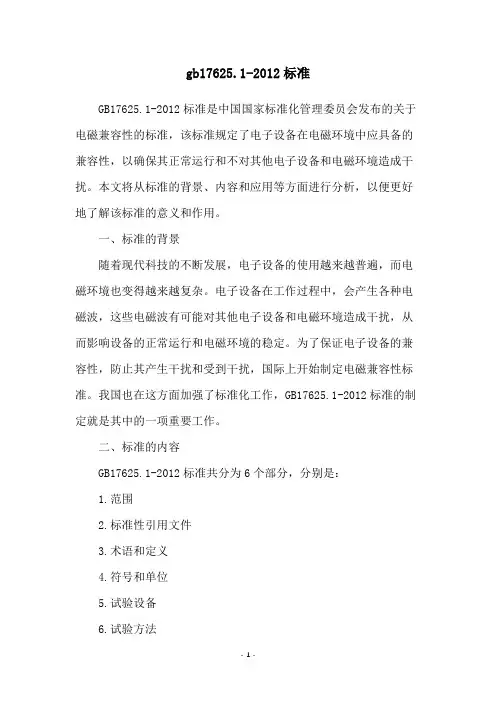

gb17625.1-2012标准GB17625.1-2012标准是中国国家标准化管理委员会发布的关于电磁兼容性的标准，该标准规定了电子设备在电磁环境中应具备的兼容性，以确保其正常运行和不对其他电子设备和电磁环境造成干扰。
本文将从标准的背景、内容和应用等方面进行分析，以便更好地了解该标准的意义和作用。
一、标准的背景随着现代科技的不断发展，电子设备的使用越来越普遍，而电磁环境也变得越来越复杂。
电子设备在工作过程中，会产生各种电磁波，这些电磁波有可能对其他电子设备和电磁环境造成干扰，从而影响设备的正常运行和电磁环境的稳定。
为了保证电子设备的兼容性，防止其产生干扰和受到干扰，国际上开始制定电磁兼容性标准。
我国也在这方面加强了标准化工作，GB17625.1-2012标准的制定就是其中的一项重要工作。
二、标准的内容GB17625.1-2012标准共分为6个部分，分别是：1.范围2.标准性引用文件3.术语和定义4.符号和单位5.试验设备6.试验方法该标准主要规定了电子设备在电磁环境中的兼容性要求，包括电磁辐射和电磁感应两个方面。
其中，电磁辐射是指电子设备在工作过程中，产生的电磁波通过空气传播，对周围的其他设备和电磁环境产生干扰；电磁感应则是指电子设备在电磁环境中，受到其他电子设备和电磁环境的电磁波干扰，从而影响其正常工作。
在试验设备方面，该标准规定了测试设备的要求，包括电磁场发生器、电磁场传感器、测试系统等。
在试验方法方面，该标准规定了电磁辐射试验和电磁感应试验的具体步骤和要求，以确保电子设备在电磁环境中具备良好的兼容性。
三、标准的应用GB17625.1-2012标准适用于所有电子设备，包括计算机、通信设备、工业控制设备、医疗设备等。
该标准的实施，不仅可以保证电子设备的正常运行，还可以防止其对其他设备和电磁环境造成干扰，从而保障了电子设备在电磁环境中的稳定性和可靠性。
此外，该标准的实施还可以促进电子设备的质量提升和技术创新，为电子设备的生产和销售提供了有力的保障。
国家标准GB17625教学幻灯片
CESI标准培训
21
4 一般要求
试验电源
• 试验电压、频率及其变化范围 • 三相电源相电压基波间的相位角 • 对试验电压的谐波含有率做出要求 • 对试验电压的峰值的要求
CESI标准培训
22
4 一般要求
设备运行类型
观察周期
准稳态 短周期 (Tcycle2.5 min)
随机
持续时间足够长以满足重复性要求 Tobs10 周期（优选） 或足够长 持续时间足够长以满足重复性要求
CESI标准培训
24
5 试验条件
电视接收机的试验条件
❖ 同GB/T17309.1中有关“功率消耗的测量”，即：
• 工作电压：220V； • 视频测试信号：彩条信号； • 音频测试信号：1kHz正弦波 • 输入信号电平：70dBuV(10mV) • 测试频道：任意一个频道 • 端口负载：
– 对扬声器：用电阻代替，阻值同扬声器1kHz时的阻抗； 输入功率= 额定输出功率-10dB,即10%P额定
注：试验过程中，EUT在此种模式下的工作时间不应超过 观测周期的10%
CESI标准培训
13
2 术语和定义
❖对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，按相同方法操作的控制方法
❖非对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，以不同方法操作的控制方法
注意：在正常运行的环境中，一般不允许采用非对称控制和直接 对供电电源进行半波整流，但标准中提出了例外的情况。
CESI标准培训
30
6 谐波的测量及评定
附
录
确 定 类 别
不允
许采 否 用的
例 外
否
控制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CESI标准培训
24
5 试验条件
电视接收机的试验条件
❖ 同GB/T17309.1中有关“功率消耗的测量”，即：
• 工作电压：220V； • 视频测试信号：彩条信号； • 音频测试信号：1kHz正弦波 • 输入信号电平：70dBuV(10mV) • 测试频道：任意一个频道 • 端口负载：
– 对扬声器：用电阻代替，阻值同扬声器1kHz时的阻抗； 输入功率= 额定输出功率-10dB,即10%P额定
长周期
整个工作周期（优选）或典型的
(Tcycle>2.5min) 2.5min（含最大THC的操作周期）
注：重复性的要求：优于5%。
CESI标准培训
23
5 试验条件
一般试验条件
• 测量应在用户操作控制下或自动程序设定的正 常工作状态下，预计产生最大总谐波电流 (THC)的模式进行
• 不要求实测THC值和寻找最恶劣情况下的发射 • 应保证EUT符合正常使用时的状况
CESI标准培训
8
1 概述
GB17625.1-2003对GB17625.1 -1998的主要变化 • 标准的名称 • 术语的增减 • 设备的分类依据 • 测量数据的采样、处理 • 对测量设备的要求 • 某些产品的工作条件（如TV）
CESI标准培训
9
2 术语和定义
❖ 电路功率因数
❖ 有功功率
❖ 总谐波电流（THC）
– 对基带信号输出端：端接额定阻抗，输出电压500mV。
CESI标准培训
25
5 试验条件
信息技术设备的试验条件 ❖ 应整定到额定电流时进行试验 ❖ 可将设备的电源带上附加负荷（阻性）
以模拟额定电流的情况
CESI标准培训
26
6 谐波的测量及评定
谐波电流的测量
❖ 对每一次谐波，在每个DFT时间窗口内测 量经过1.5s平滑的有效值谐波电流
• 功率因数校正（PFC）电路
• 主要分有源和无源两种
• 谐波电流电抗器（扼流圈或电感器）
• 在电路中的位置 • 电感量的大小 • 电感器的漏磁与磁饱和
CESI标准培训
32
谐波电流的抑制
CESI标准培训
33
谐波电流的抑制
CESI标准培训
34
GB17625.1在认证中的应用
根据CQC要求，D类设备要求增加以下信息：
1 概述 2 术语和定义 3 设备的分类及其限值 4 一般要求 5 试验条件 6 谐波的测量及评定
CESI标准培训
2
1 概述
谐波的定义
❖ 谐波（分量）是指一个周期量的傅里叶级数中次数 高于1的分量
❖ 供电系统中的谐波，指的是那些频率为供电系统额 定频率整数倍的正弦电压或正弦电流。
❖ 谐波频率与基波频率的比值（n=fn/f1) 称为谐波次数 ❖ 谐波实际上是一种骚扰，影响电网质量。
限值的应用
❖ 在Tobs内，单次谐波电流的平均值 相应的限值。
❖ 对每次谐波：1.5s平滑后的均方根值 相应限值 的150%
❖ 对21~39次奇次谐波，当满足下列条件时，用 1.5s平滑后的均方根值算出的平均值可以 选用 限值的150%
• 测量的部分奇次谐波电流 根据限值算出的部分奇次 谐波电流
• 所有1.5s平滑后的单个均方根值 选用限值的150%
❖ 部分奇次谐波电流
❖ 输入电流
❖ 待机模式和休眠模式
❖ 对称控制和非对称控制
CESI标准培训
10
2 术语和定义
❖ 电路功率因数
电路功率因数是所测的有功功率与供电电压 （有效值）和供电电流（有效值）乘积的比
❖ 有功功率
瞬时功率在一个周期内的平均值
CESI标准培训
11
2 术语和定义
❖ 总谐波电流（THC）
❖ 在整个测量周期(观察周期)内，将各DFT时 间窗口的有效值谐波电流平均，计算各次 谐波的算术平均值
CESI标准培训
27
测量窗口
I
Tw
m-1
m
m+1
t
m-1, m, m+1: number of windowCEsS;I标准T培w训: Fwidth of the window 28
6 谐波的测量及评定
标准IEC 61000-3-2:2001
❖ 为了减少注入到公用低压供电系统中的谐波电流，规 定了在指定试验条件下，设备输入电流可能产生的谐 波分量的限值
❖ 适用于准备接入到公用低压供电系统的每相输入电流 不大于16A的电气和电子设备
❖ 对于额定电流大于16A的设备，应按照GB/Z17625.62003的要求
CESI标准培训
14
3 设备的分类及其限值
❖ A类设备：
• 平衡的三相设备 • 家用电器 • 工具，不包括便携式工具 • 白炽灯调光器 • 音频设备 • 未规定为B、C、D类的设备均视为A类设备
❖ B类设备：
• 便携式工具和不属于专用设备的电弧焊设备
CESI标准培训
15
3 设备的分类及其限值
❖ C类设备：
• 关于PFC电路、谐波电流电抗器的描述 • 在报告中，说明PFC电路或谐波电流电抗器的
使用情况 • 在电磁兼容性能有影响的主要零部件表中增加
两者的型号、规格、制造商和位号。 • 增加抑制谐波电流电抗器局部放大照片
CESI标准培训
35
EMC培训到此结束
谢谢
再见
CESI标准培训
36
CESI标准培训
18
3 设备的分类及其限值
❖ 用于计算限值的输入功率值的确定
• 在每个DFT时间窗口内测量经过1.5s平滑的有功输 入功率
• 在整个试验周期内所包含的众多DFT窗口中，选出 最大的有功功率测量值
• 用该功率值计算限值
• 实测功率值在额定功率±10%范围内，以额定功率 值计算限值
• 谐波电流和有功功率测量条件相同，不需同时测量
CESI标准培训
3
CESI标准培训
5
1 概述
GB17625.1-2003由国家质量监督检验 检疫总局于2003年2月发布，2003年5月1 日起开始实施。在CCC产品认证中，取代 GB17625.1-1998，成为相关产品要满足的 强制标准。
CESI标准培训
6
1 概述
❖ GB17625.1-2003为强制性国家标准，等同采用国际
CESI标准培训
21
4 一般要求
试验电源
• 试验电压、频率及其变化范围 • 三相电源相电压基波间的相位角 • 对试验电压的谐波含有率做出要求 • 对试验电压的峰值的要求
CESI标准培训
22
4 一般要求
设备运行类型
观察周期
准稳态 短周期 (Tcycle2.5 min)
随机
持续时间足够长以满足重复性要求 Tobs10 周期（优选） 或足够长 持续时间足够长以满足重复性要求
2次~40次谐波电流分量的总有效值
总谐波电流=
40
In2
n2
❖ 部分奇次谐波电流
21次~39次奇次谐波电流分量的总有效值
部分奇次谐波电流=
39
In2
n 2 1 , 23
CESI标准培训
12
2 术语和定义
❖ 输入电流
由交流配电系统直接供给一台设备或设备的一个 部件的电流
❖ 待机模式和休眠模式
一种无操作、低功耗的模式（通常在设备上以某 种方式指示出来），持续时间不定
注：试验过程中，EUT在此种模式下的工作时间不应超过 观测周期的10%
CESI标准培训
13
2 术语和定义
❖对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，按相同方法操作的控制方法
❖非对称控制
是一种将控制装置设计成在交流电压或电流的正 负半周内，以不同方法操作的控制方法
注意：在正常运行的环境中，一般不允许采用非对称控制和直接 对供电电源进行半波整流，但标准中提出了例外的情况。
CESI标准培训
30
6 谐波的测量及评定
附
录
确 定 类 别
不允
许采 否 用的
例 外
否
控制
情
方法
况
规 定 的 试 验
否
通 用
要Байду номын сангаас
求
专
不
相 否用否 符
关
设
合
限
备
要
值
？
求
是
是
条 件
是
是
是
供电部 是 专
门许可
用
符 合
不符合
否
设 备
要 求
要求
？
采用 附录 规定 条件
符
供 电
合
部
要
门
求
许
可
谐波电流的抑制
减小谐波电流的措施
CESI标准培训
29
6 谐波的测量及评定
注意
❖ 当手动或自动的将EUT投入或退出运行，开关动作 10s后再开始测量
❖ 试验过程中，EUT的待机时间不得超过观测周期的 10%
❖ 小于输入电流的0.6%或小于5mA的谐波电流不予考虑 ❖ 如安装在机架或箱体内的各独立设备，可分别连接到
电源时，则不必把机架或箱体作为一个整体进行试验
CESI标准培训
17
3 设备的分类及其限值
❖ 限值仅适用于线电流而非中性线电流 ❖ 未规定限值的设备
• 标称电压低于220V(相电压)的设备（系统） • 额定功率75W及以下的设备（照明设备除外） • 总额定功率大于1kW的专用设备 • 额定功率不大于200W的对称控制加热元件 • 额定功率不大于1000W的白炽灯独立调光器
