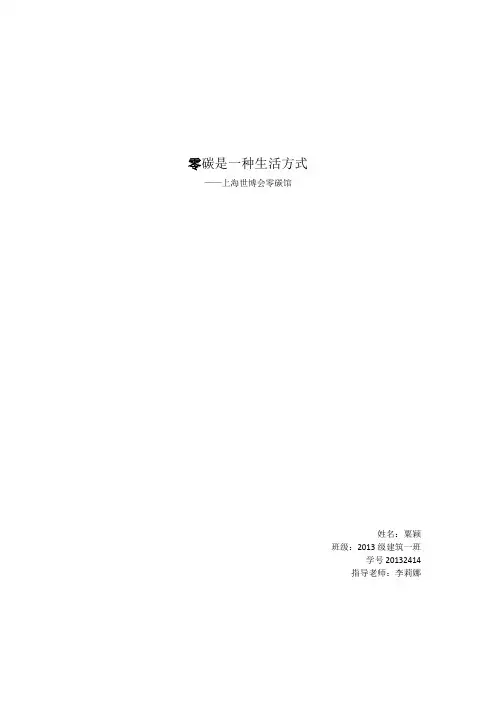

零碳是一种生活方式——上海世博会零碳馆姓名：粟颖班级：2013级建筑一班学号20132414指导老师：李莉娜摘要：上海世博会伦敦零碳馆是我国第一个零碳建筑，它是根据英国贝丁顿社区的技术体系和逻辑结合上海地区的气候特点而设计的，它对我们未来的零碳生活带来莫大的启发。

关键词：零碳技术、伦敦馆、节能技术1.零碳馆介绍1.1概况低碳建筑概念源自2003年英国政府提出的低碳经济理念，它将人们引向一种全新的生活方式，之后零碳建筑的提出更是将这种生活方式推向极致。

在2010年世博会上展出的伦敦零碳馆就是一个范例，它除了展示上海独特的气候条件与可持续技术的结合，更是体现了将人的生活行为方式考虑至极致，而做到零碳排放。

伦敦零碳馆不仅仅展现了建筑林宇如何实现零碳，还启迪着人们走向零碳的生活方式。

1.2建筑师介绍伦敦零碳馆设计单位为英国ZEDfactory事务所，这个建筑事务所成立的的第一天就一直致力于低碳建筑的建设与发展。

ZEDFactory所有作品皆采用零碳技术，是当代绿色建筑的先驱。

ZEDFactory相信可持续发展在目前的市场约束条件下是可以负担得起的，他们也也一直在努力节约建筑构件的成本，让零碳生活离我们更近。

1.3项目布局概况上海世博会的举办场地在上海市中心，主要位于南浦大桥和卢浦大桥之间的滨水区域，并沿着上海城区黄浦江两岸进行发布局。

而伦敦零碳馆则位于上海世博园区城市最佳实践区。

零碳馆与相邻的[沪上·生态家]及[西班牙展馆]皆呈南北走向，通过布局形成一定的街巷空间，带来不一样的展览体验。

这样南北走向的布局一定程度上并没有顺应城市肌理的走向，但是通过另一些方式与周边建筑结合得很好，南北走向的布局更是使采光最大化。

为了顺应道路与河流的走向，世博会展区周边的建筑大多呈西南-东北走向[图一]，但是事实上这样的布局在很大程度上阻挡了夏季东南风的引入，相反零碳馆与[沪上·生态家]及[西班牙展馆]的组合能更好的利用夏季的风[图二]，是一种被动式节能技术的设计。

活动亮点
媒体名录 主讲嘉宾推荐
活动背景
上海世博会是第一个正式提出“低碳世博”理念的世博会，中国在筹办过程中全力实践这一理念。伦敦零碳馆是中国第一栋建成的零二氧化碳公共 建筑。是本次世博的核心之一。世博会伦敦零碳馆是中国第一栋零二氧化碳公共建筑。通过传承来自伦敦的世界第一个零二氧化碳排放社区BEDZED的科 技，结合上海地区的气候特征，采用本土化的产品实现中国第一座零碳建筑。将从多角度多层面向世博访客展示中国和世界建筑节能减排的最新成果。 伦敦零碳馆向世界人们展示出的建筑领域对抗气候变化的策略和方法，以及绿色生态健康生活的理念已经受到政府、建筑设计界、企业和媒体等各界的 关注。 “低碳生活”，“绿色建筑”正是零碳馆所积极倡导的主旋律，为了更好的宣扬这一主旋律，2010世博会零碳馆将为倡导绿色建筑概念进行一次深入的 探讨，进一步加强世界各国对于倡导绿色建筑概念的重要性，本次绿色建筑峰会我们将邀请到包括：美国绿色建筑委员会（U.S. Green Building Council, 简称USGBC）的“领先能源与环境设计建筑评级体系”（LEEDTM），英国的建筑科研组织（Building Research Establishment, BRE）“环境 评价法”（BREEAM），日本的CASBEE体系等在内的专业组织，政府相关职能机构，以及世界级建筑设计大师，房产开发商，建材商，专业媒体等共同探 讨这一重要话题。
Day1. 活动流程 Event Rundown
PART I 09：30~10：00 10：00~10：10 PART II 10：10~10：40 10：40~10：45 10：45~11：15 11：15~11：20 11：20~11：50 11：50~11：55 PART III 11：55~13：00 PART IV 13：00~13：30 主讲嘉宾演讲时间(4) 13：30~13：35 问答时间 13：35~14：05 主讲嘉宾演讲时间(5) 14：05~14：10 问答时间 14：10~14：40 主讲嘉宾演讲时间(6) 14：40~15：10 问答及嘉宾综合交流时间 15：10~15：30 赞助商答谢致辞 15：10~15：30 “绿色建筑设计大使”颁奖仪式 15：20~17：00 媒体专访时间 PART V 17：00~18：00 商务洽谈时间 PART VI 18：30~20：00 2010世博会零碳馆绿色建筑设计峰会 鸡尾酒交流晚宴暨绿色慈善晚宴

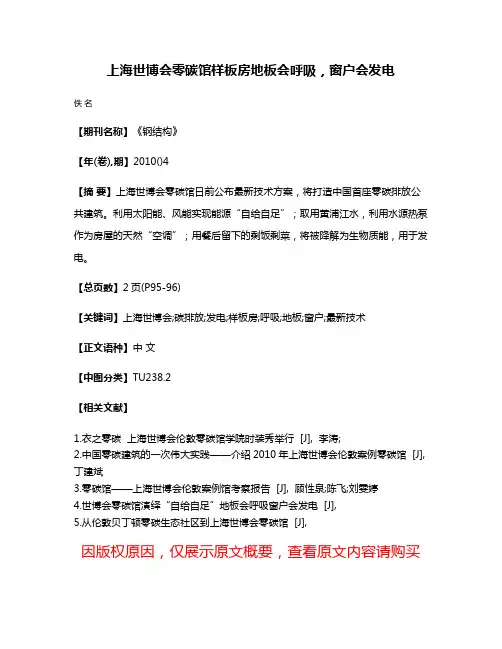

上海世博会零碳馆样板房地板会呼吸，窗户会发电
佚名
【期刊名称】《钢结构》
【年(卷),期】2010()4
【摘要】上海世博会零碳馆日前公布最新技术方案，将打造中国首座零碳排放公共建筑。

利用太阳能、风能实现能源“自给自足”；取用黄浦江水，利用水源热泵作为房屋的天然“空调”；用餐后留下的剩饭剩菜，将被降解为生物质能，用于发电。

【总页数】2页(P95-96)
【关键词】上海世博会;碳排放;发电;样板房;呼吸;地板;窗户;最新技术
【正文语种】中文
【中图分类】TU238.2
【相关文献】
1.衣之零碳上海世博会伦敦零碳馆学院时装秀举行 [J], 李涛;
2.中国零碳建筑的一次伟大实践——介绍2010年上海世博会伦敦案例零碳馆 [J], 丁建斌
3.零碳馆——上海世博会伦敦案例馆考察报告 [J], 顾性泉;陈飞;刘雯婷
4.世博会零碳馆演绎“自给自足”地板会呼吸窗户会发电 [J],
5.从伦敦贝丁顿零碳生态社区到上海世博会零碳馆 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

工作人员60人;
➢所获奖励：自建成以来，已得到了10多个建筑、能源设计奖。是
2010上海世博会城市最佳实践区伦敦案例。
公寓
阳光区
非阳光工作区
雨水蓄水池 马车道
居住/工作间
绿地
1

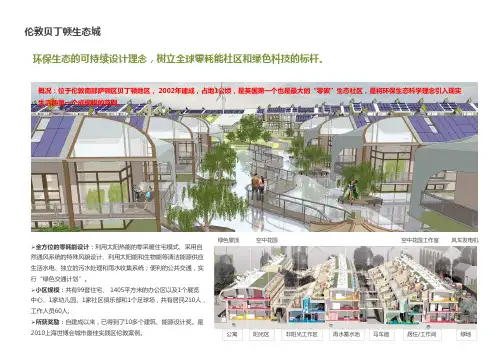

伦敦贝丁顿生态城 环保生态的可持续设计理念，树立全球零耗能社区和绿色科技的标杆。
概况：位于伦敦南部萨顿区贝丁顿地区， 2002年建成，占地1公顷，是英国第一个也是最大的“零碳”生态社区，是将环保生态科学理念引入现实 生活的第一个成规模的范例。
➢全方位的零耗能设计：利用太阳热能作室 风车发电机
然通风系统的特殊风貌设计、利用太阳能和生物能等清洁能源供应
生活水电、独立的污水处理和雨水收集系统；便利的公共交通，实
行“绿色交通计划”。
➢小区规模：共有99套住宅、 1405平方米的办公区以及1个展览
中心、1家幼儿园、1家社区俱乐部和1个足球场，共有居民210人，

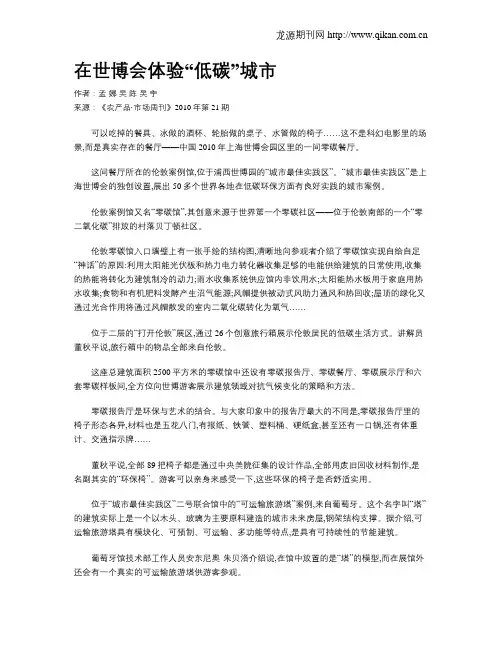

在世博会体验“低碳”城市作者：孟娜吴陈吴宇来源：《农产品·市场周刊》2010年第21期可以吃掉的餐具、冰做的酒杯、轮胎做的桌子、水管做的椅子……这不是科幻电影里的场景,而是真实存在的餐厅——中国2010年上海世博会园区里的一间零碳餐厅。

这间餐厅所在的伦敦案例馆,位于浦西世博园的“城市最佳实践区”。

“城市最佳实践区”是上海世博会的独创设置,展出50多个世界各地在低碳环保方面有良好实践的城市案例。

伦敦案例馆又名“零碳馆”,其创意来源于世界第一个零碳社区——位于伦敦南部的一个“零二氧化碳”排放的村落贝丁顿社区。

伦敦零碳馆入口墙壁上有一张手绘的结构图,清晰地向参观者介绍了零碳馆实现自给自足“神话”的原因:利用太阳能光伏板和热力电力转化器收集足够的电能供给建筑的日常使用,收集的热能将转化为建筑制冷的动力;雨水收集系统供应馆内非饮用水;太阳能热水板用于家庭用热水收集;食物和有机肥料发酵产生沼气能源;风帽提供被动式风助力通风和热回收;屋顶的绿化又通过光合作用将通过风帽散发的室内二氧化碳转化为氧气……位于二层的“打开伦敦”展区,通过26个创意旅行箱展示伦敦居民的低碳生活方式。

讲解员董秋平说,旅行箱中的物品全部来自伦敦。

这座总建筑面积2500平方米的零碳馆中还设有零碳报告厅、零碳餐厅、零碳展示厅和六套零碳样板间,全方位向世博游客展示建筑领域对抗气候变化的策略和方法。

零碳报告厅是环保与艺术的结合。

与大家印象中的报告厅最大的不同是,零碳报告厅里的椅子形态各异,材料也是五花八门,有报纸、铁管、塑料桶、硬纸盒,甚至还有一口锅,还有体重计、交通指示牌……董秋平说,全部89把椅子都是通过中央美院征集的设计作品,全部用废旧回收材料制作,是名副其实的“环保椅”。

游客可以亲身来感受一下,这些环保的椅子是否舒适实用。

位于“城市最佳实践区”二号联合馆中的“可运输旅游塔”案例,来自葡萄牙。

这个名字叫“塔”的建筑实际上是一个以木头、玻璃为主要原料建造的城市未来房屋,钢架结构支撑。

• 2010年世博会城市最佳实践区，以可持续的城市化为展示主题，集中展示了全球有代表性的城市为提高城市生活 质量所做的公认的、创新的和有价值的实践方案和实物。
• 沪上·生态家是唯一代表上海参展2010年上海世博会的实物案例项目。
2.理念定位——沪上
• 针对上海作为发展中国家之夏热冬 冷地区、高密度大城市代表的地域 气候特征和经济发展水平，开展文 化创意和理念研究。
3.5 废
• 混凝土结构 • 零碳馆采用的混凝土结构是利用火电厂
煤燃烧产生的粉煤灰作为原材料以一定 的比例和水泥配比而成，其最大的好处 是充分利用工业废料，就地取材，既环 保又节能。
• 外墙是 1 3 m m 抹灰层 + 1 4 0 m m 混凝土砌块+300mmXPS+ 外墙面材料 ，其墙体保温U 值0.11～0.3W/(m2·K) 。外窗选用的是绝热效果极佳的断桥窗 框 + 中空玻璃窗。具有极佳的保温隔热 效果。
3.7 热
毛细管辐射 • 零碳馆冷辐射毛细管用于大厅墙面，
将江水源热泵制取的中温冷水或低温 热水，经传输系统，传递到末端辐射 模板的表面。通过辐射和对流的方式 （以辐射为主）直接与室内环境进行 冷热交换。这种以辐射方式为主的冷 热交换极大地简化了能量从冷热泵到 终端用户——室内环境之间的传递过 程。大大减少了不可逆损失，提高了 低品质自然冷热源的可利用性。
3.2 光
• 南向坡屋面和南立面阳台设置建筑一体化 薄膜式太阳能光伏发电系统，可产11KW 清洁电能，同时作为屋顶花园遮阳棚架， 降低屋面直接辐射得热。
• 南向坡屋面平板太阳能热水系统，与屋面 光伏发电系统一体化设置，可制备平均日 热水量 900L，约占生活热水消耗量的 50%。

2010上海世博会伦敦零碳馆（ZEDPavilion）城市最佳实践区伦敦案例世博会零碳馆是在世博局大力支持下的城市最佳实践区（UBPA）项目，该项目由两栋零二氧化碳排放的建筑前后相接而成，座落在上海馆的北侧。

通过传承来自伦敦的世界第一个零二氧化碳排放社区BEDZED科技结合上海地区的气候特征，采用本土化的产品实现中国第一座零碳建筑。

该项目总面积2500平方米，在四层高的建筑中设置了零碳报告厅，零碳餐厅，零碳展示厅和六套零碳样板房，全方位的向世博游客们展示了建筑领域对抗气候变化的策略和方法。

建筑领域产生的二氧化碳占全球二氧化碳总排放量的55%，建筑传统的二氧化碳排放主要源自于建筑设备对电力和燃气等化石能源的消耗。

为了减少建筑对全球变暖和气候变化带来的消极影响，建筑一方面需通过各种节能设置减少对能耗的需求，另一方面需通过可再生能源满足全部能源需求以实现建筑的零二氧化碳排放。

在零碳馆中，暖通需求由太阳能风力驱动的吸收式制冷风帽系统和江水源公共系统提供。

电力则通过建筑附加的太阳能发电板和生物能热电联产生并满足建筑全年的能量需求。

由于零碳馆位于夏季高温高湿的气候带，为了减少建筑的暖通耗能，零碳馆采用太阳能热水驱动的溶液除湿和吸收式制冷系统以给进入室内的新风降温除湿。

同时灵活转动的二十二个风帽利用风能驱动了室内的通风和热回收。

由风帽和吸收式制冷系统相结合的体系同时提供循环风的解决方案。

为了提高访客的热舒适度，本案例利用世博的区域级江水源热泵体系设置冷辐射吊顶。

使得项目在世博期间能够为访客提供最低能耗的舒适体验。

作为人类社会的重要资源，水的高效利用。

本案例中采用雨水收集和中水回收最大效率的减少水资源的流失污染，据初步统计，本案例收集的雨水和净化的中水量将大于建筑消耗的水资源量。

为了进一步诠释世博主题“城市，让生活更美好”，零碳案例提供了高效利用城市废弃物的生物能热电联系统，该系统将食品废弃物和有机质混合，通过生物过程降解，并产生电和热以实现生物能的释放，该系统处理后的产品能够用于还田作为生物肥使用。

3.1 风（南立面）
如地下空间通过南北水景、下沉庭院形 成通风道 ； • 底层整合通高玻璃固定窗窗框设计可开启 导风口 ； • 2~4 层南立面设计研发适合多种气候条件 通风的“呼吸窗”，结合每层阳台设计可 调节导风门. 导风门 呼吸窗
绿植
3.1 风（北立面）
底层挑空等候区朝向组团道路斜筑一道导风墙 ，形成入口自然通风、遮荫的“通风廊” ; • 建筑北侧设计嵌入“生态核”，形成竖向自然通 风热压拔风道。
3.生态策略
1.功 2.风 3.光 4.绿
5.废
6.雨 7.热
3.1 功
• 设计本身是集生活空间与工作空间 于一体的建筑，我们生活、工作在 这样的建筑内，与传统的居住与工 作分开的生活方式相比，减少上下 班交通产生的CO2排放。 • 我们将建筑的主体功能从南至北进 行了一个合理的分布，从南到北依 次为：（南侧）阳光房——住宅— —交通——工作区（北侧）。 • 白天人们在建筑的北侧工作，而南 面的阳光房在白天收集阳光所带来 的热量，让人们在夜晚归来时不那 么明显地感觉到寒意。
• “沪上”映像： 传统建筑元素：里弄、山墙、老虎 窗、石库门、花窗 生活生态语汇：穿堂风、自遮阳、 自然光、天井绿 高密度城市特征：“大都会”“大 上海” 季节气候特征：夏三伏、冬三九、 梅雨季 入口石库门
屋面老虎窗
2.理念定位——生态
• “沪上·生态家”设计理念基于自然、社会与历史等多重环境之上的生态观。从传统民居中提炼并强化低技的可 实施性与易推广性，从“垃圾”和“老石库门砖”中实现资源回用，综合风、光、影、绿等生态元素，进行构 造与技术设施一体化设计，实现建造技术的低碳成果。
• 零碳馆是利用太阳能驱动溶液再生 的系统，配合风动储能保温除湿双 向通风帽，并结合上海当地的实际 情况和气候条件，在风帽下部配套 上溶液除湿、加湿体系，让整体的 风帽效果达到最佳，并作出结合当 地季节变化而特有的模式切换，从 而使得系统更全面地凸显环保性和 节能性，同时也使得室内的温湿度 达到更适宜的标准。

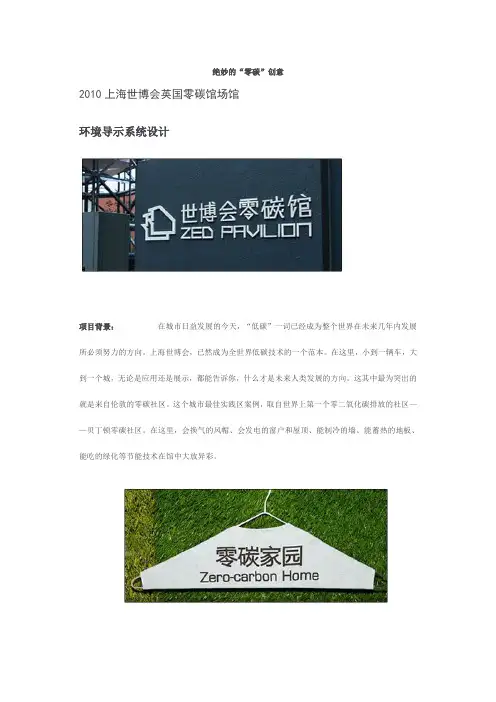

绝妙的“零碳”创意2010上海世博会英国零碳馆场馆环境导示系统设计项目背景：在城市日益发展的今天，“低碳”一词已经成为整个世界在未来几年内发展所必须努力的方向。

上海世博会，已然成为全世界低碳技术的一个范本。

在这里，小到一辆车，大到一个城，无论是应用还是展示，都能告诉你，什么才是未来人类发展的方向。

这其中最为突出的就是来自伦敦的零碳社区。

这个城市最佳实践区案例，取自世界上第一个零二氧化碳排放的社区——贝丁顿零碳社区。

在这里，会换气的风帽、会发电的窗户和屋顶、能制冷的墙、能蓄热的地板、能吃的绿化等节能技术在馆中大放异彩。

面临挑战：运用复杂且精细的材料来进行华美的设计并不困难，难的却是用最普通甚至粗糙的材料来进行创新并同时满足审美需求。

另外，此次的设计不单纯只是设计，而是理念上的体现和引领。

如何用最有力的事实来证明低碳生活是可以实现，并且是很容易实现的，这就是这次设计的最大挑战。

只有证明了低碳生活的“平民化”，才能够真正引导人们去身体力行地实现。

所以，对于材料的挑选不仅要是环保的，而且要是日常容易获得的。

在制作工艺方面，也必须是环保且易于实现的。

在选材以及工艺方面的多重限制，又给此次设计增加了难度。

如何让鱼与熊掌兼得，是对我们在视觉创功能实现、工艺制作等方面的多重严苛考验。

设计策略和成果：“每个地球人都应该尽其所能，从身边小事做起，加入应对气候变化的行动。

”零碳馆的导示设计，正是基于设计师们的这种理念。

衣、食、住、行是人们日常生活中不可或缺的环节。

所以，材料从这四个环节中寻找，这就实现了材料的“易取性”，让设计和工艺“平民化”。

同时鉴于环境导示系统的功能实现，所以设计师们选定了废旧衣架、牛仔裤以及T恤衫这样的可以画上以及展示图片和文字的物料。

最后的设计成果表现为将废旧衣物固定在废旧衣架上，然后画上各种导示标识。

在工艺方面，衣物的固定采用了最简单的手工裁剪和纽扣缝定工艺，大幅度降低了制造和工艺的成本，但它所呈现的平易生活的场景却旗帜鲜明表达了低碳理念。

我们只能这样生活！ 我们只能这样生活！
