循环水粘泥量的测定

循环水系统水质处理方案1 前言水是人类最宝贵的财富之一，地球上的淡水资源是有限的，可供人类利用的水资源就更少，节约水资源已刻不容缓。

为此近年来国家在宪法中又颁发了"水法"这些做法都促进并强迫我们重视节约使用水资源，减少水的污染，以利工农业进一步发展和人类自身的繁衍。

为了使循环冷却水系统正常运行，确保换热设备的长期使用，防止循环水在使用中所生产的腐蚀、结垢及微生物污垢的危害，提高热交换设备的冷却效率，确保生产的正常运行，必须对循环冷却水进行水质稳定化学处理，这不仅能提高冷却效率，延长设备的使用寿命，并且对节约能源（节水、节电），减少大修费用及工作量和保护环境都有非常积极的意义。

根据对循环水处理的经验，再综合系统的特点，建议对循环水系统进行水清洗、化学清洗预膜，然后进入正常运行阶段。

正常运行中投加氧化型杀菌剂和非氧化型杀菌灭藻剂来控制循环水系统的细菌、粘泥的大量滋生。

2 系统参数及水质状况2.1 系统参数2.2 水质状况根据工厂的实际状况，采用软化水作为冷却塔的补水，补充水水质如下：从上表可以看出，如果该补充水未经过浓缩，在40℃的情况下运行，可以看出在供、回水管道、冷却塔中都呈腐蚀性，只有在换热装置表面80℃的情况下，才略呈结垢的特性，所以在此情况下正常运行，只需要用杀菌、缓蚀的化学品。

在浓缩5倍40℃的情况下：在浓缩倍数是5倍80℃的情况下：通过以上分析，在5倍的浓缩倍数下运行，只需要进行杀菌灭藻。

3 系统水冲洗3.1 清洗的目的主要是冲洗在安装过程中进入地下管道和设备中的泥沙和焊渣，为化学清洗做准备。

3.2 冲洗前应具备的条件3.2.1 为保证管道清洗效果，各使用循环水的车间，入户管阀门已经安装完毕，在入户阀前已经安装了旁路阀，避免管道中的泥沙和焊接的焊渣等进入到换热器中。

3.2.2 循环水泵已经安装完毕，机械、电气具备启动条件，冷却塔已经安装完成，循环水的回水直接可以回到冷却水池，与上塔部分相连的管道已经拆开，避免堵塞冷却塔溅水装置和填料。

工业循环冷却水处理设计规范 GB50050—95主编部门：中华人民共和国化学工业部批准部门：中华人民共和国建设部施行日期：1995年10月1日关于发布国家标准《工业循环冷却水处理设计规范》的通知建标［1995］132号根据国家计委计综［1992］490号文的要求，由化工部会同有关部门共同修订的《工业循环冷却水处理设计规范》已经有关部门会审，现批准《工业循环冷却水处理设计规范》GB50050—95为强制性国家标准，自一九九五年十月一日起施行，原《工业循环冷却水处理设计规范》GBJ50—83同时废止。

本标准由化工部负责管理，具体解释等工作由中国寰球化学工程公司负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九五年三月十六日1 总则1.0.1 为了控制工业循环冷却水系统内由水质引起的结垢、污垢和腐蚀，保证设备的换热效率和使用年限，并使工业循环冷却水处理设计达到技术先进、经济合理，制定本规范。

1.0.2 本规范适用于新建、扩建、改建工程中间接换热的工业循环冷却水处理设计。

1.0.3 工业循环冷却水处理设计应符合安全生产、保护环境、节约能源和节约用水的要求，并便于施工、维修和操作管理。

1.0.4 工业循环冷却水处理设计应在不断地总结生产实践经验和科学试验的基础上，积极慎重地采用新技术。

1.0.5 工业循环冷却水处理设计除应按本规范执行外，尚应符合有关现行国家标准、规范的规定。

2 术语、符号2.1 术语2.1.1 循环冷却水系统Recinrculating cooling water system以水作为冷却介质，由换热设备、冷却设备、水泵、管道及其它有关设备组成，并循环使用的一种给水系统。

2.1.2 敞开式系统Open system指循环冷却水与大气直接接触冷却的循环冷却水系统。

2.1.3 密闭式系统Closed system指循环冷却水不与大气直接接触冷却的循环冷却水系统。

2.1.4 药剂Chemicals循环冷却水处理过程中所使用的各种化学物质。

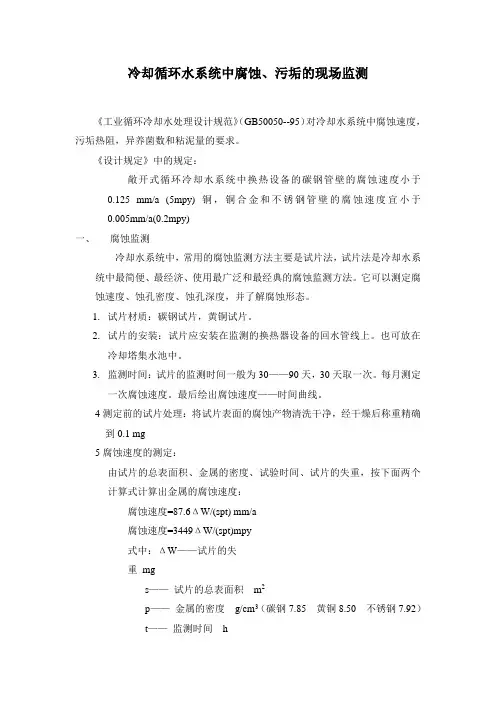

冷却循环水系统中腐蚀、污垢的现场监测《工业循环冷却水处理设计规范》（GB50050--95）对冷却水系统中腐蚀速度，污垢热阻，异养菌数和粘泥量的要求。

《设计规定》中的规定：敞开式循环冷却水系统中换热设备的碳钢管壁的腐蚀速度小于0.125 mm/a (5mpy) 铜，铜合金和不锈钢管壁的腐蚀速度宜小于0.005mm/a(0.2mpy)一、腐蚀监测冷却水系统中，常用的腐蚀监测方法主要是试片法，试片法是冷却水系统中最简便、最经济、使用最广泛和最经典的腐蚀监测方法。

它可以测定腐蚀速度、蚀孔密度、蚀孔深度，并了解腐蚀形态。

1.试片材质：碳钢试片，黄铜试片。

2.试片的安装：试片应安装在监测的换热器设备的回水管线上。

也可放在冷却塔集水池中。

3.监测时间：试片的监测时间一般为30——90天，30天取一次。

每月测定一次腐蚀速度。

最后绘出腐蚀速度——时间曲线。

4测定前的试片处理：将试片表面的腐蚀产物清洗干净，经干燥后称重精确到0.1 mg5腐蚀速度的测定：由试片的总表面积、金属的密度、试验时间、试片的失重，按下面两个计算式计算出金属的腐蚀速度：腐蚀速度=87.6ΔW/(spt) mm/a腐蚀速度=3449ΔW/(spt)mpy式中：ΔW——试片的失重mgs——试片的总表面积m2p——金属的密度g/cm3（碳钢7.85 黄铜8.50 不锈钢7.92）t——监测时间h二、污垢——沉积物的监测冷却水系统中沉积物的现场监测主要是测定由水垢、淤泥、腐蚀产物和微生物粘泥等沉积物引起的污垢热阻或压力降，以及由冷却水在热交换器中产生的沉积物量，沉积物层厚度及其组成等。

目前，常用的沉积物现场监测的方法有：监测换热器法，电热式污垢监测仪法，压力降法，钙离子浓度法。

1.热换器法：用监测换热器监测冷却水系统中沉积物，将运行一定时的监测换热器拆开，将其换热管（试验管）剖开，观察其中污垢沉积情况，测定析出的沉积物层厚度。

如图：实验管段在冷却系统中的按装冷却水冷却水2常用的钙离子浓度法：可以通过测定补充水和循环水中钙离子的浓度。

生物粘泥量的测定
循环冷却水中的微生物危害在于形成粘泥的量，将生物粘泥量控制在一定的范围能有效地防止软垢的生成。

粘泥量的测定可采用以下方法。

●测定装置：
1 2
4
3
生物粘泥测试流程式图
1----转子流量计 2----浮游生物滤网25＃
3----流量控制阀 4----量筒
●测试方法：
本测试方法是采用单位时间内通过的水量被截留下的粘泥量计算水中的生物粘泥含量。

可将以上设备直接安装于回水管的旁路上，调节水的流量，以1m/s的流速经过生物过滤网，粘泥物质被截留在漏斗内,将这些截留的物质移入100ml量筒中，静置30分钟读出量筒底部的沉淀物的容积。

●粘泥量计算方法：
沉降捕集物容量 ml
粘泥量＝────────── ml/m3
进生物滤网的水量m3
细菌测定
方法一：平皿计数法，建立微生物分析室。

方法略
方法二：快速异养菌测定板测定法。

●异养菌测定板简图：盖（带螺纹）
测试板
琼脂培养基
透明容器
●操作方法：
用透明容器盛装被测试的水样，将测定板放在里面浸约30秒钟，轻轻甩掉粘附在表面的过量水珠。

弃掉透明容器内的存水及水珠，将测定板插回外套管中，旋紧。

将测试管垂直放置于27-30℃的培养箱中放置48小时,观
察测定板表面的菌落数判断水样中的细菌数量。

●对比图：
103 104 105 106 107附图：异养菌标准密度图。
