智慧能耗检测系统设计方案智慧能耗检测系统是基于物联网技术的一种智能能源管理方案，旨在通过对能源使用情况进行实时监测和数据分析，实现高效能源管理和节能减排。

下面是一份智慧能耗检测系统的设计方案。

一、系统架构智慧能耗检测系统的架构主要包括数据采集模块、数据传输模块、数据分析模块和管理控制模块。

1. 数据采集模块：该模块通过传感器对用电设备的能耗进行实时采集，并将采集到的数据传输至数据传输模块。

采集的数据可包括电流、电压、功率因数等能耗相关参数。

2. 数据传输模块：该模块负责将采集到的数据进行传输，可以通过有线或无线方式进行传输，如以太网、Wi-Fi、蓝牙等。

3. 数据分析模块：该模块对传输过来的能耗数据进行处理和分析，提取有用信息，如能耗趋势、峰谷利用率、异常能耗等。

同时，该模块还可以根据用户的需求进行特定的能耗分析，如按时间段、按设备等。

对于大规模系统，可以使用云计算技术进行数据分析。

4. 管理控制模块：该模块负责根据分析结果进行能耗管理和控制，如制定合理的用电策略、自动化调节等。

同时，该模块还提供一个用户界面，供用户查看用电情况和分析结果，并进行设置和操作。

二、系统功能和特点1. 实时监测：系统可以实时监测不同用电设备的能耗情况，可以随时获取最新的能耗数据。

2. 数据分析：系统可以对采集到的能耗数据进行处理和分析，提取有用的信息，如能耗趋势、用电峰谷时段等，为用户提供决策依据。

3. 能耗管理与控制：系统可以根据分析结果进行能耗管理和控制，如制定用电策略、调节用电参数等，实现能源的高效利用和节能减排。

4. 用户界面：系统提供用户界面，用户可以通过界面查看用电情况和分析结果，进行设置和操作，实现用户对能源的可视化管理。

5. 扩展性：系统具有良好的扩展性，可以方便地添加更多的传感器、设备和用户，并进行实时监测和控制。

三、实施步骤1. 系统需求分析：明确系统的功能需求和性能指标，分析能耗检测的关键问题和优化目标。

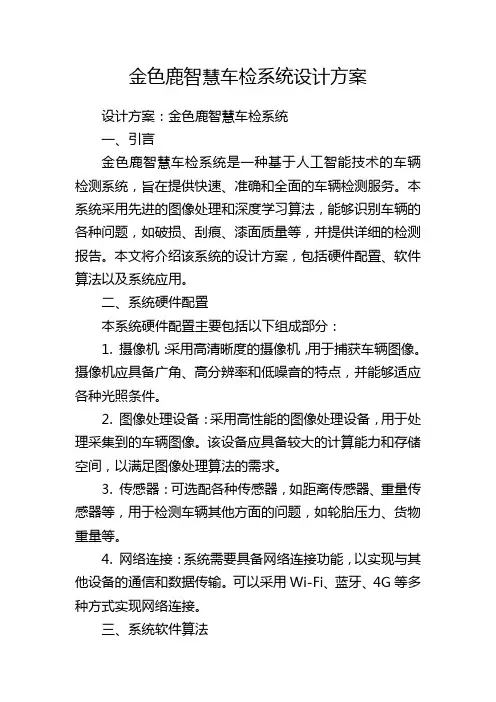

金色鹿智慧车检系统设计方案设计方案：金色鹿智慧车检系统一、引言金色鹿智慧车检系统是一种基于人工智能技术的车辆检测系统，旨在提供快速、准确和全面的车辆检测服务。

本系统采用先进的图像处理和深度学习算法，能够识别车辆的各种问题，如破损、刮痕、漆面质量等，并提供详细的检测报告。

本文将介绍该系统的设计方案，包括硬件配置、软件算法以及系统应用。

二、系统硬件配置本系统硬件配置主要包括以下组成部分：1. 摄像机：采用高清晰度的摄像机，用于捕获车辆图像。

摄像机应具备广角、高分辨率和低噪音的特点，并能够适应各种光照条件。

2. 图像处理设备：采用高性能的图像处理设备，用于处理采集到的车辆图像。

该设备应具备较大的计算能力和存储空间，以满足图像处理算法的需求。

3. 传感器：可选配各种传感器，如距离传感器、重量传感器等，用于检测车辆其他方面的问题，如轮胎压力、货物重量等。

4. 网络连接：系统需要具备网络连接功能，以实现与其他设备的通信和数据传输。

可以采用Wi-Fi、蓝牙、4G等多种方式实现网络连接。

三、系统软件算法本系统软件算法主要包括以下几个步骤：1. 图像采集：通过摄像机采集车辆图像，并将其传输至图像处理设备。

2. 图像预处理：对采集到的车辆图像进行预处理，包括图像去噪、图像增强、图像分割等。

3. 特征提取：采用深度学习算法，从预处理后的图像中提取有用的特征。

可以使用已训练好的卷积神经网络模型，以提高特征提取的准确性和效率。

4. 问题识别：根据提取到的特征，利用机器学习算法对车辆的各种问题进行识别。

可以建立问题识别模型，通过训练数据进行模型训练，并使用测试数据进行模型测试和验证。

5. 报告生成：根据问题识别的结果，生成详细的检测报告。

报告应包括车辆问题的描述、位置标记、修复建议等信息。

四、系统应用金色鹿智慧车检系统可以广泛应用于以下场景：1. 汽车修理厂：汽车修理厂可使用该系统对进厂的车辆进行快速检测，提供准确的车辆问题诊断和维修建议，提高修理厂的工作效率和客户满意度。

基于单片机的温湿度检测系统的设计一、引言温湿度是常见的环境参数，对于很多应用而言，如农业、生物、仓储等，温湿度的监测非常重要。

因此，设计并实现一个基于单片机的温湿度检测系统是非常有实际意义的。

本文将介绍该温湿度检测系统的设计方案，并详细阐述其硬件和软件实现。

二、系统设计方案1.硬件设计（1）传感器选择温湿度传感器的选择非常关键，常用的温湿度传感器包括DHT11、DHT22、SHT11等。

根据不同应用场景的精度和成本要求，选择相应的传感器。

（2）单片机选择单片机是整个系统的核心，需要选择性能稳定、易于编程的单片机。

常用的单片机有51系列、AVR系列等，也可以选择ARM系列的单片机。

（3）电路设计温湿度传感器与单片机的连接电路包括供电电路和数据通信电路。

供电电路通常采用稳压电源，并根据传感器的工作电压进行相应的电压转换。

数据通信电路使用串行通信方式。

2.软件设计（1）数据采集单片机通过串行通信方式从温湿度传感器读取温湿度数据。

根据传感器的通信协议，编写相应的代码实现数据采集功能。

（2）数据处理将采集到的温湿度数据进行处理，可以进行数据滤波、校准等操作，以提高数据的准确性和可靠性。

（3）结果显示设计一个LCD显示屏接口，将处理后的温湿度数据通过串行通信方式发送到LCD显示屏上显示出来。

三、系统实现及测试1.硬件实现按照上述设计方案，进行硬件电路的实现。

连接传感器和单片机，搭建稳定的供电电路，并确保电路连接无误。

2.软件实现根据设计方案，使用相应的开发工具编写单片机的代码。

包括数据采集、数据处理和结果显示等功能的实现。

3.系统测试将温湿度检测系统放置在不同的环境条件下，观察测试结果是否与真实值相符。

同时，进行长时间的测试，以验证系统的稳定性和可靠性。

四、系统优化优化系统的稳定性和功耗，可以采用以下方法：1.优化供电电路，减小电路噪声和干扰，提高电路的稳定性。

2.优化代码，减小程序的存储空间和运行时间，降低功耗。

智慧检验检测系统设计方案智慧检验检测系统是一种结合人工智能和物联网技术的智能化检测系统，旨在提高检验检测的效率和精确度，从而为生产和质量管理提供更加可靠的数据支持。

下面是一个关于智慧检验检测系统的设计方案。

一、系统简介智慧检验检测系统由硬件设备和软件系统两个部分组成。

硬件设备主要包括传感器、智能设备和数据采集设备，用于采集样品数据。

软件系统则负责数据的存储、处理、分析和显示，实现对样品数据的智能化分析和判断。

二、系统功能智慧检验检测系统主要具备以下几个功能：1. 数据采集：通过传感器采集样品的各项参数数据，如温度、湿度、压力等。

2. 数据存储：将采集到的数据存储到云端或本地服务器中，确保数据的安全性和可靠性。

3. 数据处理：对存储的数据进行处理，提取关键指标，并根据设定的标准进行数据分析。

4. 数据分析：通过算法分析数据，识别异常数据和异常样品，并生成相应的报告。

5. 数据显示：将分析结果以可视化的方式展示给用户，方便用户查看和分析。

6. 决策支持：根据数据分析结果提供相应的决策支持，包括质量判定、生产调整等。

智慧检验检测系统的架构如下：1. 传感器层：将传感器与被测样品连接，采集样品的各项参数数据，如温度、湿度、压力等。

2. 数据采集层：将传感器采集到的数据传输给数据采集设备，例如物联网模块、数据采集卡等。

3. 数据传输层：将采集到的数据通过网络传输给服务器端。

4. 服务器端：负责接收并存储传输过来的数据，进行数据管理和处理，实现数据的存储、分析和决策支持功能。

5. 用户界面：为用户提供一套友好的界面，方便用户进行数据查看、报告生成和决策支持。

四、关键技术智慧检验检测系统涉及到以下关键技术：1. 传感器技术：选择合适的传感器对样品的各项参数进行采集，确保数据的准确性和可靠性。

2. 物联网技术：通过物联网技术实现传感器数据的无线传输和远程监控。

3. 数据存储与处理技术：采用云存储技术或者本地服务器存储技术，实现数据的高效存储和处理。

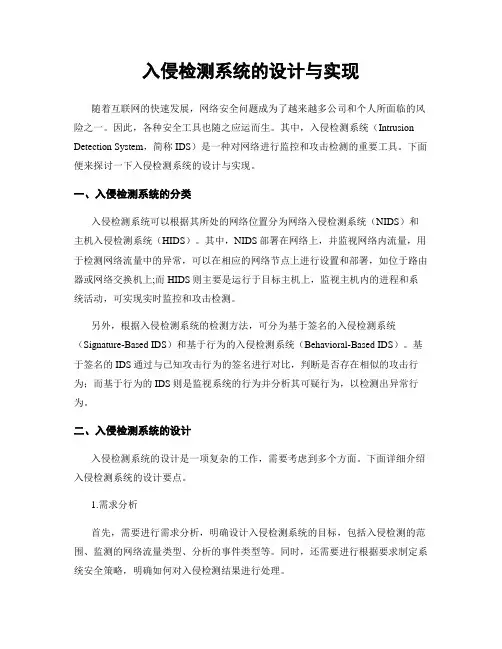

入侵检测系统的设计与实现随着互联网的快速发展，网络安全问题成为了越来越多公司和个人所面临的风险之一。

因此，各种安全工具也随之应运而生。

其中，入侵检测系统（Intrusion Detection System，简称IDS）是一种对网络进行监控和攻击检测的重要工具。

下面便来探讨一下入侵检测系统的设计与实现。

一、入侵检测系统的分类入侵检测系统可以根据其所处的网络位置分为网络入侵检测系统（NIDS）和主机入侵检测系统（HIDS）。

其中，NIDS部署在网络上，并监视网络内流量，用于检测网络流量中的异常，可以在相应的网络节点上进行设置和部署，如位于路由器或网络交换机上;而HIDS则主要是运行于目标主机上，监视主机内的进程和系统活动，可实现实时监控和攻击检测。

另外，根据入侵检测系统的检测方法，可分为基于签名的入侵检测系统（Signature-Based IDS）和基于行为的入侵检测系统（Behavioral-Based IDS）。

基于签名的IDS通过与已知攻击行为的签名进行对比，判断是否存在相似的攻击行为；而基于行为的IDS则是监视系统的行为并分析其可疑行为，以检测出异常行为。

二、入侵检测系统的设计入侵检测系统的设计是一项复杂的工作，需要考虑到多个方面。

下面详细介绍入侵检测系统的设计要点。

1.需求分析首先，需要进行需求分析，明确设计入侵检测系统的目标，包括入侵检测的范围、监测的网络流量类型、分析的事件类型等。

同时，还需要进行根据要求制定系统安全策略，明确如何对入侵检测结果进行处理。

2.传输层与网络层监控网络层是网络协议的基础层，而传输层则主要负责网络传输服务和连接控制。

因此，入侵检测系统需要监控传输层和网络层的数据包，以便快速检测任何恶意流量，并在必要时拦截住这些流量。

3.事件数据采集和分析入侵检测系统的核心功能之一是事件数据的采集和分析。

一般来说，可以通过数据包捕获、系统日志记录、网络流量分析、主机进程分析等方式来采集事件数据，并利用机器学习、数据挖掘等技术对数据进行分析。

基于单片机的人体健康检测系统1. 任务背景随着社会发展和人们生活水平的提高，对健康的重视程度也越来越高。

人们意识到健康的重要性，并希望能够时刻关注自己的身体状况。

基于单片机的人体健康检测系统就应运而生，它可以帮助人们实时监测自己的身体健康情况，提前预防和控制疾病。

2. 设计目标基于单片机的人体健康检测系统的设计目标如下：•实时监测关键生理指标，例如心率、血压、血氧饱和度等；•提供便捷的数据显示和分析，使用户能够直观了解自己的身体状态；•高精度的测量和可靠的数据传输；•可以定时提醒用户进行身体健康管理。

3. 系统组成基于单片机的人体健康检测系统主要由以下几个部分组成：3.1 单片机模块单片机模块是整个系统的核心，它负责采集和处理各种生理指标的数据。

常用的单片机包括Arduino和树莓派等，它们具有易于编程和丰富的扩展性。

3.2 传感器模块传感器模块用于采集人体的生理信号，例如心电图传感器、血压传感器和血氧传感器等。

传感器模块需要将采集到的信号转换成数字信号，然后传输给单片机进行处理。

3.3 显示模块显示模块用于展示测量结果和提醒用户。

常见的显示模块包括液晶显示屏和LED灯等。

3.4 数据传输模块数据传输模块将测量结果传输给用户终端设备，例如手机或电脑等。

常用的数据传输方式有蓝牙和Wi-Fi等。

4. 系统工作流程基于单片机的人体健康检测系统的工作流程如下：1.传感器模块采集人体的生理信号，并将信号转换成数字信号。

2.单片机模块接收传感器模块传输的数据，进行处理和分析。

3.单片机将处理后的数据显示在显示模块上，供用户查看。

4.数据传输模块将测量结果传输给用户终端设备，例如手机或电脑等。

5.用户可以通过终端设备查看历史数据、设置提醒和进行数据分析等。

5. 系统优势基于单片机的人体健康检测系统相比传统的人体健康检测设备有以下优势：•体积小巧、便携性好，可随时随地使用；•低功耗设计，长时间使用无需频繁更换电池；•高精度的测量结果，可靠性高；•数据传输方便快捷，用户可以随时查看自己的健康状况。

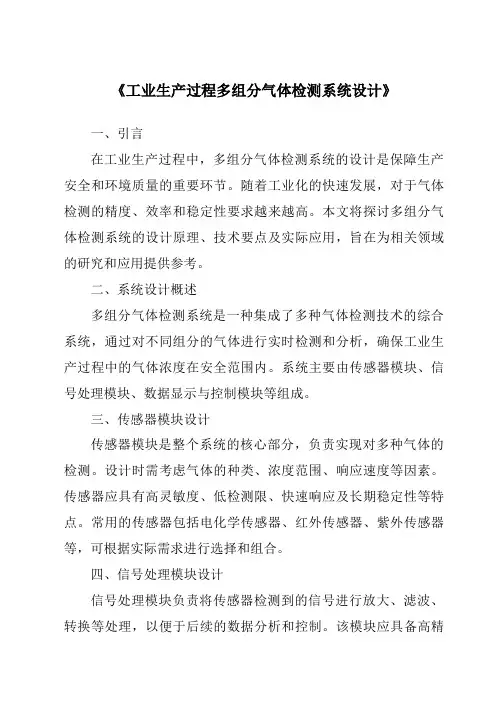

《工业生产过程多组分气体检测系统设计》一、引言在工业生产过程中，多组分气体检测系统的设计是保障生产安全和环境质量的重要环节。

随着工业化的快速发展，对于气体检测的精度、效率和稳定性要求越来越高。

本文将探讨多组分气体检测系统的设计原理、技术要点及实际应用，旨在为相关领域的研究和应用提供参考。

二、系统设计概述多组分气体检测系统是一种集成了多种气体检测技术的综合系统，通过对不同组分的气体进行实时检测和分析，确保工业生产过程中的气体浓度在安全范围内。

系统主要由传感器模块、信号处理模块、数据显示与控制模块等组成。

三、传感器模块设计传感器模块是整个系统的核心部分，负责实现对多种气体的检测。

设计时需考虑气体的种类、浓度范围、响应速度等因素。

传感器应具有高灵敏度、低检测限、快速响应及长期稳定性等特点。

常用的传感器包括电化学传感器、红外传感器、紫外传感器等，可根据实际需求进行选择和组合。

四、信号处理模块设计信号处理模块负责将传感器检测到的信号进行放大、滤波、转换等处理，以便于后续的数据分析和控制。

该模块应具备高精度、低噪声、抗干扰能力强等特点。

此外，还需对信号进行实时校准，以消除传感器漂移和外界干扰带来的误差。

五、数据显示与控制模块设计数据显示与控制模块是实现人机交互的关键部分。

该模块应能够实时显示检测到的气体浓度、类型等信息，同时具备报警功能，当气体浓度超过安全范围时及时发出警报。

此外，该模块还应具备远程控制功能，以便于操作人员对系统进行远程监控和操作。

六、系统软件设计软件设计是整个系统的“大脑”，负责协调各模块的工作。

软件应具备实时数据处理、数据分析、报警控制、远程通信等功能。

同时，为提高系统的可靠性和稳定性，还需进行软件优化和容错设计，确保系统在复杂环境下仍能正常工作。

七、技术应用与实例多组分气体检测系统已广泛应用于石油化工、冶金、电力、环保等领域。

例如，在石油化工生产过程中，该系统可实时监测可燃气体和有毒气体的浓度，确保生产安全；在环保领域，该系统可用于大气污染监测和治理，为环境保护提供有力支持。

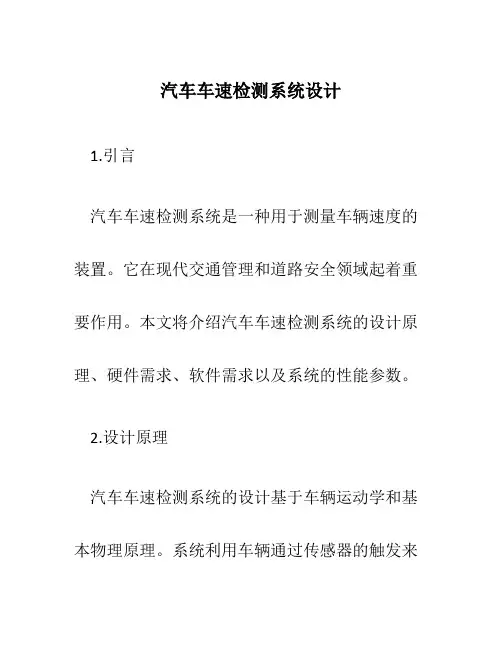

汽车车速检测系统设计1.引言汽车车速检测系统是一种用于测量车辆速度的装置。

它在现代交通管理和道路安全领域起着重要作用。

本文将介绍汽车车速检测系统的设计原理、硬件需求、软件需求以及系统的性能参数。

2.设计原理汽车车速检测系统的设计基于车辆运动学和基本物理原理。

系统利用车辆通过传感器的触发来计算车辆的速度。

传感器可以是激光雷达、微波雷达或摄像机。

一旦车辆通过传感器，系统会记录下两个连续时间点之间的时间差，并使用已知的距离来计算车辆速度。

3.硬件需求汽车车速检测系统的硬件需求主要包括传感器、控制器和显示设备。

3.1 传感器传感器是系统的核心组件，用于检测车辆的通过。

常用的传感器类型包括激光雷达、微波雷达和摄像机。

激光雷达和微波雷达可以提供精确的测量结果，而摄像机可以通过图像处理算法来估计车辆速度。

3.2 控制器控制器是系统的主要处理单元，用于接收传感器的输入并进行计算。

它可以是单片机、微处理器或嵌入式系统。

控制器还可以与其他交通管理设备集成，例如交通信号灯或可变信息标志。

3.3 显示设备显示设备用于展示车辆的速度信息。

常见的显示设备包括LED显示屏或液晶显示屏。

它们可以直接输出车辆速度，并可以与其他设备集成以提供更复杂的信息。

4.软件需求汽车车速检测系统的软件需求包括数据采集、数据处理和数据展示。

数据采集软件负责接收传感器的输入，并将其转换为数字信号。

它可以通过串行通信或并行接口与传感器通信，并将数据传输到数据处理软件。

4.2 数据处理数据处理软件负责计算车辆的速度。

它根据传感器的触发时间和已知的距离计算车辆的速度。

同时，它还可以对数据进行滤波、校正和校验，以提高系统的准确性和可靠性。

数据展示软件负责将车辆速度信息以可视化的方式展示给用户。

它可以将数据显示在显示设备上，并可以通过用户界面提供配置选项和其他交互功能。

5.系统性能参数汽车车速检测系统的性能参数包括准确性、可靠性和响应时间。

5.1 准确性准确性是衡量系统测量结果与实际值的接近程度。

智能车辆检测系统的设计与实现随着社会经济的快速发展和汽车数量的不断增加，交通安全问题已经成为人们关注的重要议题。

虽然汽车技术和交通法规不断提升和完善，但是交通事故的发生率仍然居高不下。

为了提高交通安全，可以运用智能车辆检测系统实现对车辆的实时监测和预测。

一. 智能车辆检测系统的意义智能车辆检测系统是一种利用现代科技实现车辆实时监测、检测和预测的系统。

其意义在于：1. 提高交通安全。

智能车辆检测系统可以对车辆的行驶状态、速度、距离等进行实时监测，及时预测交通事故的潜在危险，减少交通事故的发生。

2. 降低交通拥堵。

智能车辆检测系统可以实时监测道路交通情况，依靠智能算法精确计算不同路段的车流量，从而提供准确的交通建议，有助于降低交通拥堵。

3. 促进智能交通发展。

智能车辆检测系统是智能交通的重要组成部分，可以为智能交通的建设和发展提供技术支持和数据支持。

二. 1. 系统架构设计智能车辆检测系统主要由数据采集模块、数据传输模块、数据处理模块和智能算法模块四个模块组成。

数据采集模块：负责收集车辆各种数据信息，包括车速、加速度、距离、方向等。

数据传输模块：将数据采集模块收集的数据通过网络实时传输到数据处理模块。

数据处理模块：接收数据传输模块传来的车辆信息，利用存储在其中的智能算法模块进行分析处理。

智能算法模块：开发基于机器学习的算法，从大量数据中建立模型，实现对车辆状态、行驶路径等关键信息的预测和分析。

2. 硬件设计硬件方面，智能车辆检测系统需要安装在车辆上的各类传感器，包括GPS、加速度计、激光雷达等，将车辆的行驶状态等数据采集到系统中。

此外，为了保证系统的稳定性和安全性，还需要选用合适的通信模块和内存存储卡对车辆数据进行保存和传输。

3. 软件设计在硬件设计的基础上，智能车辆检测系统的软件设计包括数据采集、数据传输、数据处理和智能算法开发。

数据采集：对采集的车辆数据进行一定的清洗和去噪，将无用的数据进行滤除，确保数据质量。

机器人视觉检测系统的设计与实现一、引言近年来，随着科技的不断进步，机器人技术越来越成熟。

机器人的应用范围越来越广泛，机器人视觉检测系统也迅速发展。

本文将阐述机器人视觉检测系统的设计与实现。

二、机器人视觉检测系统的基本原理机器人视觉检测系统是通过图像采集与传输系统、图像处理系统和指令输出三大模块的相互配合完成对目标物体的检测与定位。

1. 图像采集与传输系统图像采集与传输系统是机器人视觉检测系统的基础，它将目标物体的图像采集并传输给图像处理系统。

目前常见的图像采集方式有两种，一种是使用CCD相机采集图像，另一种则是使用3D激光扫描仪进行采集。

2. 图像处理系统图像处理系统将采集到的图像进行处理，提取出目标物体的轮廓、形状、颜色等特征信息，然后再对比与数据库中保存的目标物体信息，以确定目标物体的种类、位置和数量等信息。

3. 指令输出指令输出是机器人视觉检测系统的重要环节。

根据图像处理系统的判断结果，机器人需要执行不同的动作，例如对目标物体进行抓取、分拣或切割等操作。

三、机器人视觉检测系统的设计与实现机器人视觉检测系统的设计包括硬件和软件两大方面。

1. 硬件设计硬件设计主要包括图像采集与传输系统的设计和机械手臂的设计。

图像采集与传输系统的设计决定了图像采集的效果和传输速度。

为了提高效率，图像采集与传输系统需要选用高效的硬件设备和合理的设备布局。

此外，应该保证设备间的数据传输稳定可靠。

机械手臂的设计要考虑机械手臂的工作空间、载荷能力和精度等因素。

机械手臂的工作空间需要根据目标工件的大小和数量来决定。

载荷能力则需要根据目标工件的重量来确定，精度则应该满足机器人视觉检测系统的要求。

2. 软件设计机器人视觉检测系统的软件设计主要包括图像处理算法的设计和指令输出程序的编写。

图像处理算法包括图像预处理、特征提取和目标识别等功能。

在设计图像处理算法时需要考虑图像噪声、光照不均等问题，通过合理的预处理方法，使得图像处理效果更加准确。

基于机器视觉技术的自动化工业检测系统设计自动化工业检测系统（Automated Industrial Inspection System）是指基于机器视觉技术的一种应用，旨在通过使用计算机视觉和图像处理技术，对工业生产过程中的产品进行快速而准确的检测。

这种系统的设计能够大大提高生产效率和产品质量，并减少人力资源和时间的浪费。

自动化工业检测系统的设计涉及多个关键组成部分，如摄像头、图像采集卡、图像处理算法和控制系统等。

其中，机器视觉技术是系统的核心，它利用摄像机采集产品图像，并使用图像处理算法对图像进行分析和处理，以实现对产品进行自动化检测和判断的功能。

在自动化工业检测系统的设计中，首先要选择适合的摄像头，以获取高质量的产品图像。

常见的摄像头类型有CCD摄像头和CMOS摄像头，两者各有优劣，需要根据具体应用场景和检测要求来选择。

其次，需要选用合适的图像采集卡，用于将摄像头采集到的模拟图像转换为数字图像，并传输给计算机进行后续处理。

图像采集卡的性能对系统的图像处理能力和实时性有着重要影响，因此需要根据需求选择性能合适的图像采集卡。

接下来，图像处理算法的选择和优化也是自动化工业检测系统设计的重要步骤。

图像处理算法主要包括图像增强、特征提取、目标识别和缺陷检测等技术。

针对不同的应用需求，可以使用灰度处理、边缘检测、模板匹配和机器学习等算法来实现自动化检测功能。

最后，控制系统的设计也不可忽视。

控制系统主要用于控制整个自动化工业检测系统的运行，包括对摄像头、图像采集卡和图像处理算法的控制。

控制系统需要具备稳定性和可靠性，以确保整个系统的正常运行。

在实际应用中，自动化工业检测系统可广泛应用于各个行业，例如制造业、电子工业、包装印刷业等。

通过对产品的自动化检测，可以有效减少人为因素对产品质量的影响，提高生产效率和产品质量，降低生产成本。

除了在工业生产中的应用，自动化工业检测系统也可以在其他领域发挥重要作用。

例如，在医疗行业中，自动化工业检测系统可应用于医学图像的分析和诊断，提高疾病的早期发现和治疗效果。

基于机器视觉技术的智能工业检测系统设计智能工业检测系统是基于机器视觉技术的一项重要应用。

随着人工智能和物联网技术的迅猛发展，智能工业检测系统在实际工业生产中的应用也越来越广泛。

本文将就基于机器视觉技术的智能工业检测系统设计进行详细介绍。

一、背景介绍智能工业检测系统主要基于机器视觉技术，通过图像采集与处理，实现对产品和过程的自动检测和分析。

相较于传统的人工检测方式，智能工业检测系统具有高效、准确和可靠的特点，能大大提高生产线的检测效率和产品质量。

二、系统组成1. 图像采集设备：智能工业检测系统需要借助摄像机等图像采集设备对产品进行拍摄，以获取产品表面的图像信息。

采集设备的选择应根据实际的应用需求，包括拍摄距离、分辨率和光线等因素进行合理的配置。

2. 图像处理算法：图像的处理是智能工业检测系统的核心环节。

通过图像处理算法，可以实现对图像的预处理、特征提取、目标检测和分类等操作。

其中，常用的算法包括边缘检测、图像分割、形状匹配、模板匹配和机器学习等。

根据不同的检测任务，选择合适的图像处理算法对图像进行处理，提高检测的准确性和稳定性。

3. 控制系统：智能工业检测系统还需要配备相应的控制系统，用于控制图像采集设备、图像处理算法等模块的运行。

通过控制系统，可以实时地接收和处理图像数据，并进行相应的控制操作。

控制系统的设计需要考虑实际应用场景，对于复杂的工业生产线，可以采用分布式控制系统，实现多个检测点之间的协同工作。

三、系统设计流程1. 图像预处理：在进行目标检测之前，首先需要对图像进行预处理。

预处理包括图像去噪、灰度化、增强和滤波等操作，以提高图像的质量和信息含量。

去噪可以采用中值滤波、均值滤波等算法，灰度化可以通过将图像转换为灰度图像，增强可以采用直方图均衡化等方法。

2. 特征提取：在预处理之后，需要进行特征提取操作。

特征提取是通过对图像进行数学计算，提取出能够代表图像内容的特征信息。

常用的特征包括颜色、形状、纹理和边缘等。

基于单片机的PM2.5检测系统设计一、问题背景空气污染已成为全球性的环境问题，PM2.5是空气污染的主要组成部分之一。

监测PM2.5浓度对于保护人们的健康至关重要。

目前市面上已经有各种各样的PM2.5检测仪器，但是它们通常价格昂贵，且不太方便携带。

本设计旨在利用单片机技术，设计一个简单、便携的PM2.5检测系统，能够实时监测PM2.5的浓度，并且可以输出监测结果。

二、设计目标1.设计一个基于单片机的PM2.5检测系统；2.能够实时准确监测PM2.5的浓度；3.能够将监测结果以数字或者图形的形式输出。

三、系统设计1.硬件设计（1）传感器模块：使用激光散射式PM2.5传感器，能够准确地检测空气中PM2.5的浓度；（2）单片机模块：选择STM32单片机作为主控芯片，能够实现PM2.5数据的采集和处理；（3）显示模块：使用OLED显示屏，能够清晰地显示PM2.5浓度。

2.软件设计（1）传感器数据采集：利用单片机的ADC模块，对传感器输出的模拟信号进行采集和转换；（2）PM2.5浓度计算：利用单片机的数学运算能力，对采集到的传感器数据进行处理，计算出实际的PM2.5浓度；（3）数据显示：将计算得到的PM2.5浓度数据通过OLED显示屏输出，以数字或者图形的形式显示。

五、系统测试1.系统功能测试：对系统进行功能验证，包括传感器数据采集、PM2.5浓度计算以及数据的输出。

2.系统稳定性测试：长时间运行系统，观察系统的稳定性和准确性。

3.系统可靠性测试：对系统进行多种环境条件下的测试，验证系统的适用性和可靠性。

六、总结与展望通过本设计，实现了一个基于单片机的PM2.5检测系统。

该系统具有简单、便携的特点，能够实时监测PM2.5浓度，并且可以输出监测结果。

在未来的工作中，可以进一步优化系统硬件和软件，提高系统的灵敏度和准确性。

可以开发相应的APP，将监测结果实时上传到云端，实现远程监测和数据分析。

希望通过不断的改进和优化，使得该系统能够更好地满足人们对空气质量监测的需求。
