DVB系统简单介绍

DVB系统简单介绍

DVB（Digital Video Broadcasting，数字视频广播）系统是一种数字电视标准，用于传输、接收和播放数字电视信号。该系统由电视广播协会（Digital Video Broadcasting Project，DVB Project）负责制定和管理，并已成为世界上主要的数字电视广播标准之一

DVB系统的目标是提供高质量、高效率的数字电视传输和接收，以提供更好的观看体验和更多的广播内容选择。同时，DVB系统还允许与其他媒体和通信技术进行互操作，以满足不同用户和市场需求。下面详细介绍DVB系统的一些重要组成部分和特点。

1.DVB传输系统

DVB传输系统是指传输数字电视信号的技术和协议。DVB系统可以通过有线传输（如电缆、光纤）和无线传输（如卫星、地面波）来实现。DVB传输系统采用数字技术，将电视信号转换为数字数据流，并使用可靠的传输协议将数据流传输到接收端。

2.DVB编码和压缩

DVB系统使用先进的视频、音频和数据编码技术，将信号压缩以减少传输带宽。视频信号压缩使用了MPEG-2、H.264等标准，音频信号压缩使用了MPEG-1 Audio Layer II、AAC等标准。通过编码和压缩，DVB系统可以在有限的频谱资源下传输更多的节目和服务。

3.DVB接收器

DVB接收器是接收和解码DVB信号的设备。DVB接收器可以是电视机顶盒（Set-Top Box）、电视机内置接收器或电脑接收卡等。它们使用相应的接收模块和解码器，将接收到的数字数据流解码为视频、音频和数据信号，然后通过显示器、扬声器等设备播放出来。

4.DVB应用和服务

除了传输和接收数字电视信号，DVB系统还支持一系列的应用和服务。其中包括互动电视、电子节目指南、数据广播等。通过互动电视，用户可以通过遥控器选择和控制电视节目，参与投票、游戏等互动活动。通过电子节目指南，用户可以方便地浏览和选择电视节目。而数据广播则可以传输各类信息，如新闻、天气、股票等，为用户提供更多的服务和娱乐内容。

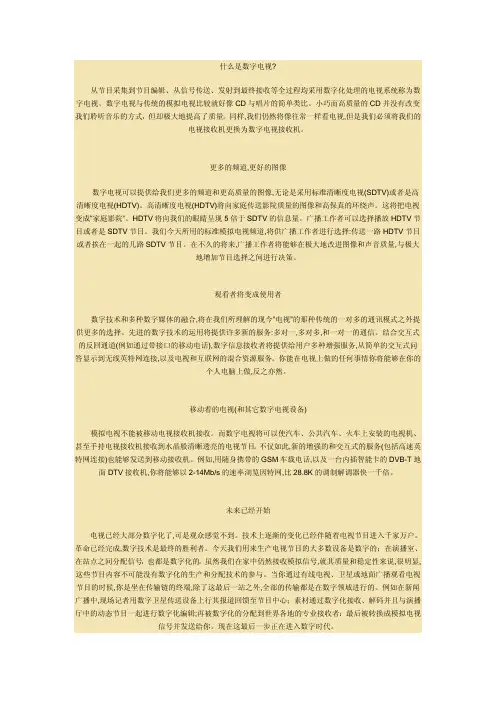

什么是数字电视? 从节目采集到节目编辑、从信号传送、发射到最终接收等全过程均采用数字化处理的电视系统称为数字电视。数字电视与传统的模拟电视比较就好像CD与唱片的简单类比。小巧而高质量的CD并没有改变我们聆听音乐的方式，但却极大地提高了质量。同样,我们仍然将像往常一样看电视,但是我们必须将我们的电视接收机更换为数字电视接收机。 更多的频道,更好的图像 数字电视可以提供给我们更多的频道和更高质量的图像,无论是采用标准清晰度电视(SDTV)或者是高清晰度电视(HDTV)。高清晰度电视(HDTV)将向家庭传送影院质量的图像和高保真的环绕声。这将把电视变成”家庭影院”。HDTV将向我们的眼睛呈现5倍于SDTV的信息量。广播工作者可以选择播放HDTV节目或者是SDTV节目。我们今天所用的标准模拟电视频道,将供广播工作者进行选择:传送一路HDTV节目或者挨在一起的几路SDTV节目。在不久的将来,广播工作者将能够在极大地改进图像和声音质量,与极大地增加节目选择之间进行决策。 观看者将变成使用者 数字技术和多种数字媒体的融合,将在我们所理解的现今”电视”的那种传统的一对多的通讯模式之外提供更多的选择。先进的数字技术的运用将提供许多新的服务:多对一,多对多,和一对一的通信。结合交互式的反回通道(例如通过带接口的移动电话),数字信息接收者将提供给用户多种增强服务,从简单的交互式问答显示到无线英特网连接,以及电视和互联网的混合资源服务。你能在电视上做的任何事情你将能够在你的个人电脑上做,反之亦然。 移动着的电视(和其它数字电视设备) 模拟电视不能被移动电视接收机接收。而数字电视将可以使汽车、公共汽车、火车上安装的电视机、甚至手持电视接收机接收到水晶般清晰透亮的电视节目。不仅如此,新的增强的和交互式的服务(包括高速英特网连接)也能够发送到移动接收机。例如,用随身携带的GSM车载电话,以及一台内插智能卡的DVB-T地面DTV接收机,你将能够以2-14Mb/s的速率浏览因特网,比28.8K的调制解调器快一千倍。 未来已经开始 电视已经大部分数字化了,可是观众感觉不到。技术上逐渐的变化已经伴随着电视节目进入千家万户。革命已经完成,数字技术是最终的胜利者。今天我们用来生产电视节目的大多数设备是数字的；在演播室、在站点之间分配信号，也都是数字化的。虽然我们在家中仍然接收模拟信号,就其质量和稳定性来说,很明显,这些节目内容不可能没有数字化的生产和分配技术的参与。当你通过有线电视、卫星或地面广播观看电视节目的时候,你是坐在传输链的终端,除了这最后一站之外,全部的传输都是在数字领域进行的。例如在新闻广播中,现场记者用数字卫星传送设备上行其报道回馈至节目中心；素材通过数字化接收、解码并且与演播厅中的动态节目一起进行数字化编辑;再被数字化的分配到世界各地的专业接收者；最后被转换成模拟电视信号并发送给你。现在这最后一步正在进入数字时代。

..

;.. DVB-T2 系统介绍

一： 系统架构

1.1 系统概述

目前,DVB-T2 已经更新到1.3.1版本。在1.3.1版本中，新增T2-Lite协议，以便于在类似移动广播等低容量应用中，使得接收器器件更加简化，当然它仍然可被传统的固定接收器所接受。相对于1.3.1协议，以前的1.2.1版本的协议，我们引入新的概念：T2-Base。

T2-Lite协议信号和T2-Base协议信号可以结合起来在同一个RF信号中传送，其中一个协议的信号，可以放入另一个信号的FEF中传送即可。

当某一协议的T2信号传送时，FEF部分不可以传送同一协议的另一个T2信号。

T2的最大码率为70Mbit/s,去掉空包的最大码率不超过50Mbit/s，T2-Lite的码率范围有所调整(不超过4Mbit/s)

1.2 系统框架

T2系统包含四个子系统结构：

输出处理子系统；位插入编码和调制子系统；帧构造子系统；OFDM正交频分复用子系统。

..

;..

1.2.1 输入处理子系统

输入处理子系统包含模式适配器和码流适配器两部分。

以上为单PLP输入模式。（PLP，物理层通道）

多PLP输入模式的模式适配器部分

..

;..

多PLP输入模式的码流适配器部分；

备注： 多PLP输入模式与单PLP模式比较 ，多PLP模式增加了

1）输入码流同步 2）延迟补偿 3）空包删除

4）线程规划器 5）帧延迟 6）带内信号 7）L1 dyn

1.2.2 位插入编码及调制子系统 ..

;..

1.2.3 帧构造子系统

1.2.4 OFDM子系统

..

;..

二： 输入子系统

2.1 模式适配器

T2的输入每一个数据码流，由一个PLP承载。每一个模式适配器，可以独立对PLP的内容进行处理，它的主要作用，是将输入的数据流切割成数据块（Data

Field），然后通过码流适配器，形成基带帧（BBFRAME）。模式适配器由输入接口，和三个可选择的后续子系统组成，它们分别为：输入流同步器，空包删除，和CRC-8编码器； 然后，数据流被切割成数据块，并在每个数据块前加入基带头BBHEADER。

DVB-C系统在数字电视中的应用

数字电视广播(DVB)已经成为数字电视世界范围内的数据广播的同义词。近年来DVB业务已经广泛应用于我国各个省市的数字电视业务中。本文旨在描述DVB-C系统所包含的内容，并且介绍一些技术上的背景材料，这些技术能够使各县市级电视台的DVB-C系统应用成为可能。

1 DVB的起源

DVB是由DVB项目维护的一系列国际承认的数字电视公开标准。DVB项目是一个由300多个成员组成的工业组织，它是由欧洲电信标准化组织(ETSI)、欧洲电子标准化组织(CENELEC)和欧洲广播联盟(EBU)联合组成的联合专家组(JTC)发起的。他们的工作使DVB标准的发展和DVB业务的早期引入成为可能。整个行动既不由政治团体资助，也不受其控制，相反是自主发展目标、政策和规则，这些都是基于以下的认识之上：今天的广播和电子媒体环境需要以市场为导向来向新的技术发展。

2 DVB-C简介

DVB系统传输方式有如下几种：卫星(DVB-S及DVB-S2)、有线(DVB-C)、地面无线(DVB-T)、手持地面无线(DVB-H)。我们在此文中主要讨论有线(DVB-C)的传输方式对数字电视的影响，而DVB-C也是国内主要数字电视服务商及机顶盒厂商应用的主流，包括湛江市的数字电视系统。

DVB-C即数字电缆电视，也称有线数字电视广播，它和地面电视、卫星电视一样，都要对视音频进行编码和压缩。它较模拟电视的优点首先是数字传输抗干扰能力强，信噪比高，获得高质量的图像，再则由于采用数字压缩，对于一套电视节目来说，它占用的频带就较模拟电视窄的多。举例湛江数字电视，以往模拟电视的一个频道带宽，改造成DVB-C系统后，就可以传6-8套数字电视节目，整个传输网络可以达到200-300套节目，这是以往的数字电视所不能做到的。而且使用DVB-C的数字电视系统便于开展数据传输等增值业务，这是数字电视传输网络前途无量的希望所在。
