认知无线电网络中的频谱资源分配方法研究

第２６卷第８期　２０１０年８月　信号处理　ＳＩＧＮＡＬ　ＰＲ０ＣＥＳＳＩＮＧ　Ｖｏ１．２６．　Ｎｏ．８　ＡＵＥ．２Ｏｌ０　

认知无线电动态频谱分配新算法　

杨　磊　殷福亮　陈　苗　

（大连理工大学电子与信息工程学院，辽宁大连１１６０２４）　

摘要：动态频谱分配技术是认知无线电的一项关键技术，本文针对以ＯＦＤＭ为传输技术的认知无线电系统，提出了　固定速率认知用户和变速率认知用户并存情况下的动态频谱分配新算法。本文算法以最小化每比特发射功率为目标，运用　最小最大准则与分步求解的方法，对系统目标函数予以简化，在最大公平意义上对认知小区的空闲频谱资源进行动态分配。　仿真结果表明，该算法具有较好的公平性，在固定速率用户功率最小化需求和变速率用户吞吐量最大化的需求之间取得了　比较好的平衡，适用于两种需求用户并存环境下的认知无线电系统。　关键词：认知无线电；动态频谱分配；最小最大准则；ＯＦＤＭ　中图分类号：ＴＮ９２　文献标识码：Ａ　文章编号：１００３—０５３０（２０１０）０８—１２１１—０６　

Ｎｏｖｅｌ　Ｄｙｎａｍｉｃ　Ｓｐｅｃｔｒｕｍ　Ａｌｌｏｃａｔｉｏｎ　Ａｌｇｏｒｉｔｈｍ　ｆｏｒ　Ｃｏｇｎｉｔｉｖｅ　Ｒａｄｉｏ　

ＹＡＮＧ　Ｌｅｉ　ＹＩＮ　Ｆｕ—ｌｉａｎｇ　ＣＨＥＮ　Ｚｈｅ　（Ｓｃｈｏｏｌ　ｏｆ　Ｅｌｅｃｔｒｏｎｉｃ　ａｎｄ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｄａｌｉａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｄａｌｉａｎ，Ｌｉａｏｎｉｎｇ　１　１６０２４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｄｙｎａｍｉｃ　ｓｐｅｃｔｒｕｍ　ａｌｌｏｃａｔｉｏｎ　ｉｓ　ａ　ｋｅｙ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ｔｈｅ　ｃｏｇｎｉｔｉｖｅ　ｒａｄｉｏ．Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ａ　ｎｅｗ　ｓｐｅｃｔｒｕｍ　ａｌｌｏｃａｔｉｏｎ　ａｌｇｏ—　

ｒｉｔｈｍ　ｆｏｒ　ｃｏｇｎｉｔｉｖｅ　ｒａｄｉｏ　ｉｓ　ｐｒｏｐｏｓｅｄ　ｂａｓｅｄ　ｏｎ　ｔｈｅ　ａｎａｌｙｓｉｓ　ｏｆ　ｔｈｅ　ＯＦＤＭ　ｂａｓｅｄ　ｃｏｇｎｉｔｉｖｅ　ｒａｄｉｏ　ｓｙｓｔｅｍ．Ｆｏｒ　ｔｈｉｓ　ｓｙｓｔｅｍ　ｔｈａｔ　ｔｈｅ　ｃｏｎｓｔａｎｔ　ｒａｔｅ　ｕｓｅｒｓ　ａｎｄ　ｔｈｅ　ｖａｒｉａｂｌｅ　ｒａｔｅ　ｕｓｅｒｓ　ｗｅｒｅ　ｃｏｅｘｉｓｔｅｎｃｅ　ｗｉｔｈ　ｅａｃｈ　ｏｔｈｅｒ，ｔｈｅ　ｐｒｏｐｏｓｅｄ　ａｌｇｏｒｉｔｈｍ　ｉｓ　ｍｉｎｉｍｉｚｉｎｇ　ｔｈｅ　ｔｒａｎｓｍｉｔｔｅｄ　ｐｏｗｅｒ　ｐｅｒ　ｂｉｔ，ａｌｌｏｃａｔｉｎｇ　ｔｈｅ　ｆｒｅｅ　ｓｐｅｃｔｒｕｍ　ｉｎ　ｔｈｅ　ｃｏｇｎｉｔｉｖｅ　ｒａｄｉｏ　ｃｅｌｌ　ｄｙｎａｍｉｃａｌｌｙ　ｉｎ　ａ　ｓｅｎｓｅ　ｏｆ　ｆａｉｒ　ｍａｘｉｍｉｚａｔｉｏｎ．Ｔｈｅ　ｓｙｓｔｅｍ　ｏｂｊｅｃｔ　ｆｕｎｃｔｉｏｎ　ｉｓ　ｓｉｍｐｌｉｆｉｅｄ　ｂｙ　ｕｓｉｎｇ　ｔｈｅ　ｍｉｎ—ｍａｘ　ｃｒｉｔｅｒｉｏｎ　ａｎｄ　ｔｈｅ　ｍｕｌｔｉ—ｓｔｅｐ　ｍｅｔｈｏｄ．Ｓｉｍｕｌａｔｉｏｎ　ｒｅｓｕｌｔｓ　ａｒｅ　ｐｒｅｓｅｎｔｅｄ　ｔｏ　ｅｏｎｆｉｒｎｌ　ｔｈｅ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ｔｈｅ　ｐｒｏｐｏｓｅｄ　ａｌｇｏｒｉｔｈｍ．Ｉｔ’Ｓ　ａｃｈｉｅｖｅｓ　ｎｏｔ　ｏｎｌｙ　ｔｈｅ　ｆａｉｒ　ａｌｌｏｃａｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｐｅｃｔｒｕｍ　ｒｅｓｏｕｒｃｅ　ｂｕｔ　ａｌｓｏ　ｔｈｅ　ｂａｌａｎｃｅ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｐｏｗｅｒ　ｍｉｎｉｍｉｚａ—　ｔｉｏｎ　ｏｆ　ｔｈｅ　ｃｏｎｓｔａｎｔ　ｒａｔｅ　ｕｓｅｒｓ　ａｎｄ　ｔｈｅ　ｔｈｒｏｕｇｈｐｕｔ　ｍａｘｉｍｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　ｖａｒｉａｂｌｅ　ｒａｔｅ　ｕｓｅｒｓ，ｉｔ’Ｓ　ｓｕｉｔａｂｌｅ　ｆｏｒ　ｔｈｅ　ｓｉｔｕａｔｉｏｎ　ｔｈａｔ　ｔｈｅｒｅ　ｅｘｉｓｔ　ｔｗｏ　ｋｉｎｄｓ　ｏｆ　ｕｓｅｒｓ　ｉｎ　ｔｈｅ　ｃｏｇｎｉｔｉｖｅ　ｒａｄｉｏ　ｓｙｓｔｅｍ．　Ｋｅｙ　ｗｏｒｄｓ：　ｃｏｇｎｉｔｉｖｅ　ｒａｄｉｏ；ｄｙｎａｍｉｃ　ｓｐｅｃｔｒｕｍ　ａｌｌｏｃａｔｉｏｎ；ｍｉｎ—ｍａｘ　ｃｒｉｔｅｒｉｏｎ；ＯＦＤＭ　

研究与开发　

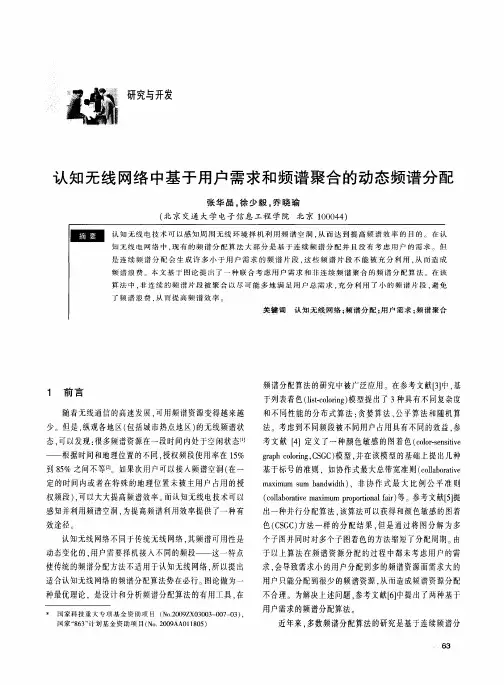

认知无线网络中基于用户需求和频谱聚合的动态频谱分配　

张华晶，徐少毅，乔晓瑜　

（北京交通大学电子信息工程学院北京１０００４４）　

１　前言　认知无线电技术可以感知周嗣无线环境择机利用频谱空洞，从而达到提高频谱效率的目的。在认　知无线电网络中，现有的频谱分配算法大部分是基于连续频谱分配并且没有考虑用户的需求。但　是连续频谱分配会生成许多小于用户需求的频谱片段，这些频谱片段不能被充分利用，从而造成　频谱浪费。本文基于图论提出了一种联合考虑用户需求和非连续频谱聚合的频谱分配算法。在该　算法中，非连续的频谱片段被聚合以尽可能多地满足用户总需求．充分利用了小的频谱片段，避免　了频谱浪费，从而提高频谱效率。　关键词认知无线网络；频谱分配；　用户需求；频谱聚合　

随着无线通信的高速发展，可用频谱资源变得越来越　

少。但是，纵观各地区（包括城市热点地区）的无线频谱状　

态，可以发现：很多频谱资源在一段时间内处于空闲状态【ｌ　

——根据时间和地理位置的不同，授权频段使用率在１５％　

到８５％之间不等　。如果次用户可以接人频谱空洞（在一　

定的时间内或者在特殊的地理位置未被主用户占用的授　

权频段），可以大大提高频谱效率。而认知无线电技术可以　

感知并利用频谱空洞．为提高频谱利用效率提供了一种有　

效途径。　

认知无线网络不同于传统无线网络，其频谱可用性是　

动态变化的，用户需要择机接人不同的频段——这一特点　使传统的频谱分配方法不适用于认知无线网络，所以提出　

适合认知无线网络的频谱分配算法势在必行。图论做为一　

种最优理论，是设计和分析频谱分配算法的有用工具，在　

￥　国家科技重大专项基金资助项目（Ｎｏ．２００９ＺＸ０３００３～００７—０３）　国家“８６３”计划基金资助项目（Ｎｏ．２００９ＡＡ０１１８０５）　频谱分配算法的研究中被广泛应用。在参考文献『３１中，基　

于列表着色（１ｉｓｔ．ｃｏｌｏｒｉｎｇ）模型提出了３种具有不同复杂度　和不同性能的分布式算法：贪婪算法、公平算法和随机算　

第３８卷第５期　２０１０年５月　华南理工大学学报（自然科学版）　Ｊｏｕｒｎａｌ　ｏｆ　Ｓｏｕｔｈ　Ｃｈｉｎａ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ　（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖ０１．３８　ＮＯ．５　Ｍａｖ　２０１０　

文章编号：１０００－５６５Ｘ（２０１０）０５—００２２－０５　

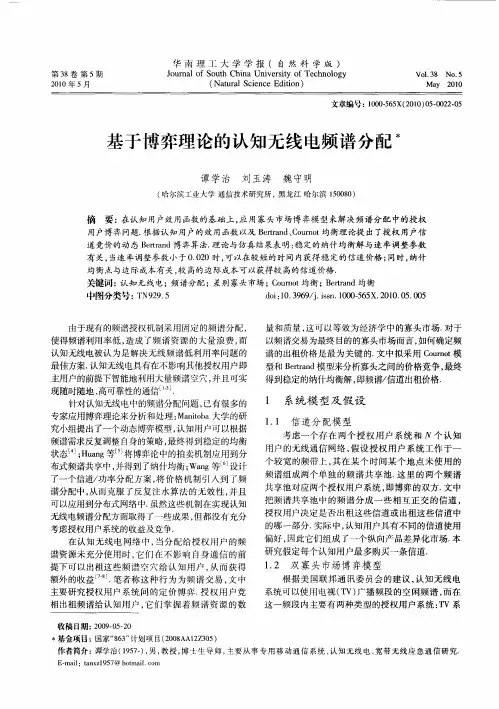

基于博弈理论的认知无线电频谱分配米　

谭学治　刘玉涛　魏守明　

（哈尔滨工业大学通信技术研究所，黑龙江哈尔滨１５００８０）　

摘要：在认知用户效用函数的基础上，应用寡头市场博弈模型来解决频谱分配中的授权　用户博弈问题．根据认知用户的效用函数以及Ｂｅｒｔｒａｎｄ、Ｃｏｕｍｏｔ均衡理论提出了授权用户信　

道竞价的动态Ｂｅｒｔｒａｎｄ博弈算法．理论与仿真结果表明：稳定的纳什均衡解与速率调整参数　

有关，当速率调整参数小于０．０２０时，可以在较短的时间内获得稳定的信道价格；同时，纳什　

均衡点与边际成本有关，较高的边际成本可以获得较高的信道价格．　关键词：认知无线电；频谱分配；差别寡头市场；Ｃｏｕｒｎｏｔ均衡；Ｂｅｒｔｒａｎｄ均衡　

中图分类号：ＴＮ９２９．５　ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１０００—５６５Ｘ．２０１０．０５．００５　

由于现有的频谱授权机制采用固定的频谱分配，　使得频谱利用率低，造成了频谱资源的大量浪费，而　

认知无线电被认为是解决无线频谱低利用率问题的　

最佳方案．认知无线电具有在不影响其他授权用户即　

主用户的前提下智能地利用大量频谱空穴，并且可实　现随时随地、高可靠性的通信　．　

针对认知无线电中的频谱分配问题，已有很多的　专家应用博弈理论来分析和处理：Ｍａｎｉｔｏｂａ大学的研　

究小组提出了一个动态博弈模型，认知用户可以根据　

频谱需求反复调整自身的策略，最终得到稳定的均衡　状态Ｉ４　；Ｈｕａｎｇ等　将博弈论中的拍卖机制应用到分　

布式频谱共享中，并得到了纳什均衡；Ｗａｎｇ等　设计　

了一个信道／功率分配方案，将价格机制引入到了频　

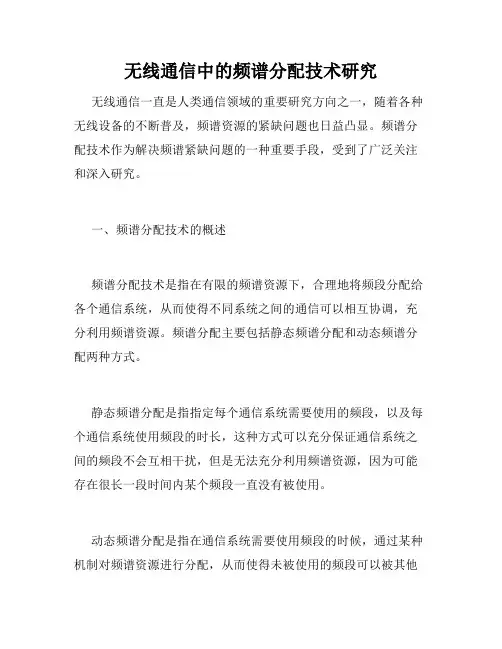

无线通信中的频谱分配技术研究
