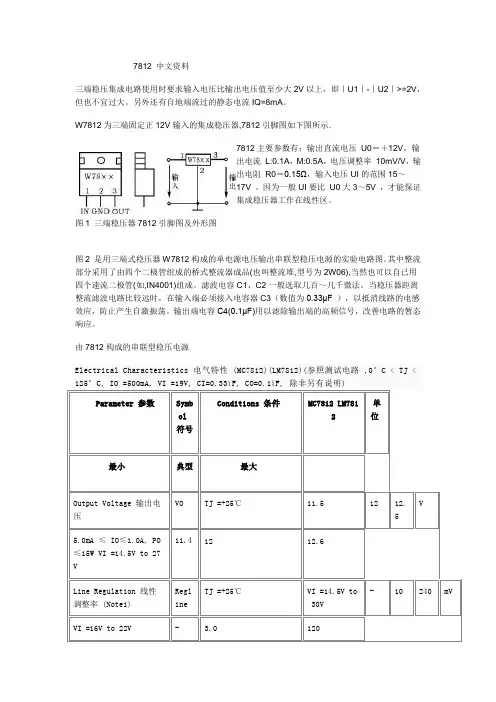

7812 中文资料

三端稳压集成电路使用时要求输入电压比输出电压值至少大2V以上，即｜U1｜—｜U2｜>=2V，但也不宜过大。另外还有自地端流过的静态电流IQ=8mA。

W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示。

7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0。5A,电压调整率

10mV/V,输出电阻 R0＝0。15Ω，输入电压UI的范围15～17V .因为一般UI要比 U0大3～5V ，才能保证集成稳压器工作在线性区。

图1 三端稳压器7812引脚图及外形图

图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。其中整流部分采用了由四个二极管组成的桥式整流器成品(也叫整流堆,型号为2W06),当然也可以自已用四个速流二极管(如，IN4001)组成。滤波电容C1、C2一般选取几百～几千微法。当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3(数值为0。33μF ），以抵消线路的电感效应，防止产生自激振荡。输出端电容C4(0.1μF）用以滤除输出端的高频信号,改善电路的暂态响应。

由7812构成的串联型稳压电源

Electrical Characteristics 电气特性 (MC7812)（LM7812）(参照测试电路 ,0°C

〈 TJ < 125°C, IO =500mA, VI =19V, CI=0.33ìF， CO=0。1ìF， 除非另有说明)

Parameter 参数 Symbol

符号 Conditions 条件 MC7812 LM7812 单位

最小 典型 最大

Output Voltage 输出电压 VO TJ =+25℃ 11。5 12 12.5 V

5.0mA ≤ IO≤1。0A，

PO≤15W VI =14.5V to11.4 12 12。6 27V

Line Regulation 线性调整率 （Note1) Regline TJ =+25℃ VI =14.5V to 30V — 10 240 mV

VI =16V to 22V - 3.0 120

Load Regulation 负载调整率 (Note1） Regload TJ =+25℃ IO =5mA to

1。5A — 11 240 mV

IO =250mA to 750mA - 5.0 120

Quiescent Current 静态电流 IQ TJ =+25℃ - 5.1 8.0 mA

Quiescent Current Change 静态电流变化 ΔIQ IO =5mA to 1.0A - 0。1 0。5 mA

VI =14.5V to 30V — 0.5 1.0

Output Voltage Drift 输出电压漂移 ΔVO/ΔT IO =5mA - —1 — mV/℃

Output Noise Voltage 输出噪声电压 VN f =10Hz to 100KHz， TA =+25℃ - 76 — μV/Vo

Ripple Rejection 纹波抑制 RR f =120Hz VI =15V to 25V 55 71 — dB

Dropout Voltage 电压差 VDrop IO =1A, TJ=+25℃ — 2 — V

Output Resistance 输出电阻 rO f =1KHz - 18 — mΩ

Short Circuit Current 短路电流 ISC VI =35V， TA=+25℃ - 230 - mA

Peak Current 峰值电流 IPK TJ =+25℃ - 2.2 — A

三端稳压集成电路极限参数：

Parameter 参数 Symbol 符号 Value 单位 Input Voltage输入电压 (for VO =5V to 18V） VI 35 V

（for VO =24V） VI 40 V

Thermal Resistance Junction—Cases 热阻(结到壳) （TO—220) RθJC 5 ℃/W

Thermal Resistance Junction-Air热阻（结到空气) (TO—220） RθJA 65 ℃/W

Operating Temperature Range工作温度范围 TOPR 0 ～ +125 ℃

Storage Temperature Range储存温度范围 TSTG -65 ～ +150 ℃

请问7812的输入输出端连接电容的目的是什么？

1。滤波，虑除交流噪声是输出电流更平稳；2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足.

不连有什么坏处？

与前面说的情况正相反。

还有就是我用220V—12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？

7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1。5A电流，而且必须加散热片。

问题补充：像我这样的 输入输出需要并多大的电容啊？

这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u电解和一只0。1u电容,这只0.1u小电容对减小电源高频内阻非常有效！

合集下载

7812中文资料

7812中文资料

7812 中文资料

三端稳压集成电路使用时要求输入电压比输出电压值至少大2V以上，即｜U1｜-｜U2｜>=2V，但也不宜过大。另外还有自地端流过的静态电流IQ=8mA。

W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.

7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围15～17V 。因为一般UI要比 U0大3～5V ，才能保证集成稳压器工作在线性区。

图1 三端稳压器7812引脚图及外形图

图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。其中整流部分采用了由四个二极管组成的桥式整流器成品(也叫整流堆,型号为2W06),当然也可以自已用四个速流二极管(如,IN4001)组成。滤波电容C1、C2一般选取几百～几千微法。当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33μF ），以抵消线路的电感效应，防止产生自激振荡。输出端电容C4(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。

由7812构成的串联型稳压电源

Electrical Characteristics 电气特性 (MC7812)(LM7812)(参照测试电路 ,0°C < TJ <

125°C, IO =500mA, VI =19V, CI=0.33ìF, CO=0.1ìF, 除非另有说明)

Parameter 参数 Symbol

符号 Conditions 条件 MC7812 LM7812 单位

最小 典型 最大

Output Voltage 输出电压 VO TJ =+25℃ 11.5 12 12.5 V

5.0mA ≤ IO≤1.0A, PO≤15W VI =14.5V to 27V 11.4 12 12.6

CJ7812-TO-252-2L中文资料

CJ7812-TO-252-2L中文资料

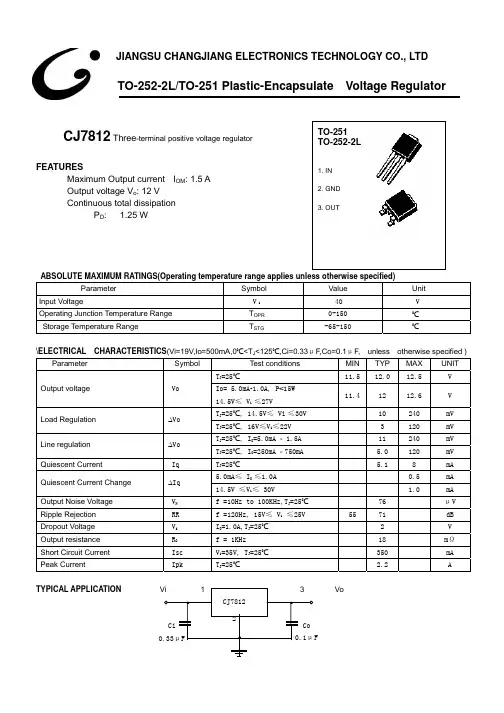

2 Co 0.1μF JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTD TO-252-2L/TO-251 Plastic-Encapsulate Voltage Regulator CJ7812 Three-terminal positive voltage regulator FEATURES Maximum Output current IOM: 1.5 A Output voltage Vo: 12 V Continuous total dissipation PD: 1.25 W ABSOLUTE MAXIMUM RATINGS(Operating temperature range applies unless otherwise specified) Parameter Symbol Value Unit Input Voltage V i 40 V Operating Junction Temperature Range TOPR 0-150 ℃ Storage Temperature Range TSTG -65-150 ℃ \ELECTRICAL CHARACTERISTICS(Vi=19V,Io=500mA,0℃
