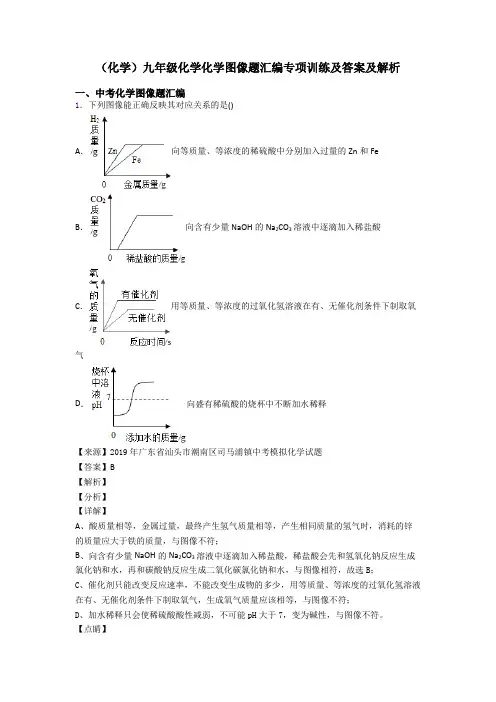

一、中考化学图像题汇编

1．下列四个图像，能正确反映对应变化关系的是（ ）

A．向氢氧化钠溶液中加水

B．向等质量的镁粉和铁粉中加入足量稀硫酸

C．水的电解

D．高温煅烧一定质量的石灰石

【来源】2019年5月江西省吉安市吉州区中考模拟化学试题

【答案】B

【解析】

【详解】

A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；

B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +

H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；

C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误； D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。故选B。

【点睛】

本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图像能正确反映其对应关系的是

A．用等体积、等浓度的双氧水制取氧气

B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液

C．向一定量的稀盐酸中不断滴加水

D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉

【答案】B

【解析】

【详解】

A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；

B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；

C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；

D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。

故选：B。

【点睛】

本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

3．下列关系不正确的是

A． t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲

B．加热氯酸钾和二氧化锰制取氧气

C．向澄清的石灰水中通入过量二氧化碳 D．向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸

【答案】D

【解析】

【分析】

【详解】

下列关系不正确的是

A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲

B、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，加热过程中，氯酸钾开始由于温度较低，不能分解，达到一定的温度后，分解生成氯化钾和氧气，其质量不断减少，最后为零，氯化钾的质量不断增加，反应结束后，不再增大，二氧化锰是反应的催化剂，其质量保持不变，图像与事实相符，故B正确；

C、氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，碳酸钙、水和二氧化碳反应生成可溶性碳酸氢钙。向澄清的石灰水中通入过量二氧化碳，沉淀质量不断增大，后不断减小，最后为零，图像与事实相符，故C正确；

D、氢氧化钡与硫酸反应生成硫酸钡沉淀的水，向与稀硫酸溶质质量分数相同的氢氧化钡溶液，由于生成了硫酸钡沉淀，溶液中溶质质量分数逐渐减小，恰好完全反应时，溶质的质量分数为零，硫酸过量后，溶质质量分数逐渐变大，由于反应过程中生成了水，最后溶质质量分数在小于起始的溶质质量分数，图像与事实不相符，故D错误。故选D。

【点睛】

本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

4．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（ ） A． B． C． D．

【答案】C

【解析】

【分析】

向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。

【详解】

A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；

B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。

C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；

D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。

故选：C。

5．分析下列实验图像，得到的结论正确的是

A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂

B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数

C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况

D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等

【答案】C

【解析】

试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn

+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C

考点：图像题的解答

6．下列图像与对应叙述正确的是

A．一定量的稀硫酸中加入锌粒

B．向pH=1的溶液中加水

C．加热KClO3和MnO2的混合物制O2

D．一定量的CuSO4溶液中加NaOH溶液

【答案】D

【解析】

【分析】

解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

【详解】

A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D

7．下列图象能正确反应对应变化关系的是（ ）

A．表示水通电分解产生的气体质量m与反应时间t的关系

B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系

C．表示等质量的Fe、Mg与足量稀盐酸的反应

D．向稀盐酸中逐渐滴加NaOH溶液至过量

【答案】D

【解析】

【分析】

【详解】

A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；

B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；

C、铁与稀盐酸反应：22Fe+2HCl=FeCl+H，镁与稀盐酸反应：22Mg+2HCl=MgCl+H，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；

D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。

故选D。

8．下列四个图象的变化趋势，能正确描述对应操作的（ ）

A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应

B．将浓盐酸敞口放置在空气中 C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸

D．向pH＝12的氢氧化钠溶液中不断加入水

【答案】A

【解析】

【分析】

铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。

【详解】

A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；

B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；

C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；

D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。故选A。

【点睛】

浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。

9．等质量的三种金属分别与足量的、浓度相同的盐酸反应，产生氢气的质量与反应时间的关系如图所示，下列有关说法正确的是（金属不是K、Na、Ca，且与盐酸反应形成化合物中化合价均为＋2价）（ ）

A．三种金属的活动性顺序是a＞b＞c
