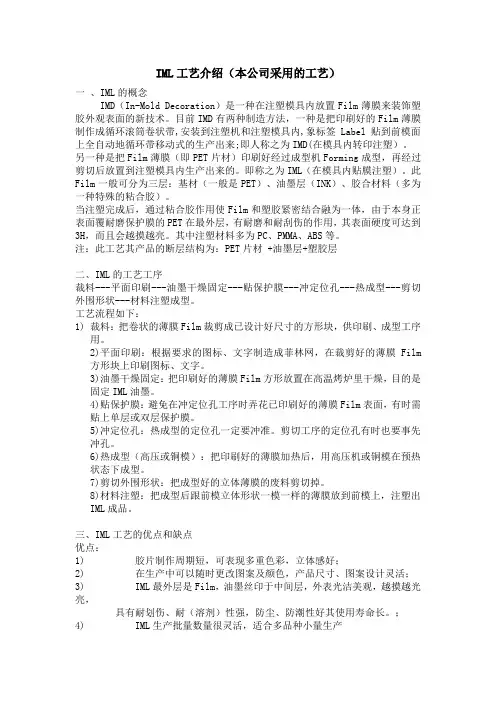

IML工艺介绍（本公司采用的工艺）

一 、IML的概念

IMD（In-Mold Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。

另一种是把Film薄膜（即PET片材）印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。即称之为IML（在模具内贴膜注塑）。此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。

当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。其中注塑材料多为PC、PMMA、ABS等。

注：此工艺其产品的断层结构为：PET片材 +油墨层+塑胶层

二、IML的工艺工序

裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型。

工艺流程如下：

1) 裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。

2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜 Film方形块上印刷图标、文字。

3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。

4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。

5)冲定位孔：热成型的定位孔一定要冲准。剪切工序的定位孔有时也要事先冲孔。

6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。

7)剪切外围形状：把成型好的立体薄膜的废料剪切掉。

第一部分:水转印、IMD、INS工艺比较

一、工艺描述

1、水转印：将已成型的塑料基材压印浮在水面上的水溶性薄膜，转印薄膜上的花纹，再以透明面漆保护其花纹及对表面做光泽调节。流程为转印－薄膜清除－烘干－喷面漆，如下图所示：

2、INS(Film Insert Molding）：将带有外观效果的INS薄膜预先吸塑/高压成型，把多余的膜边冲切，再把冲切好的薄膜壳片放置在注塑模具内进行注塑。流程为薄膜加热－高压空气成型（或者吸塑成型)－刀模裁切－已成型薄膜壳片放入模腔－合模，注塑成型－开模,完成总成件，如下图所示： 3、IMD（In—Mold Decoration）：带有外观效果的IMD薄膜（圈材）被安装在输膜机上，而输膜机则固定在注塑机上,在注塑开模时让薄膜输进模具中间，合模后让胶料注射,让薄膜贴覆在模具上同时与胶料成型。流程为薄膜输送－薄膜定位，取模件－注塑成型－后处理，清理飞边,如下图所示：

IMD技術及制程

随着IMD（IMS）应用材料的发展，光固油墨生产和制造IMD（IMS）变得更加方便快捷，且有较高的质量水平，现在我们就光固化油墨在可成型表面装饰IMD（IMS）技术上的应用为大家做一介绍。

一、IMD的组成

1．材料

包括片材、树脂、油墨三部分。

2〃设计

（1）图文构架的设计。（2）成型注塑模具的结构设计。（3）注塑模浇注口位置和形状的设计。

设计注塑模浇注口的位置，应考虑在注塑时，使PC注塑料不能直接冲击到印刷油墨的印迹上，从而保证注塑后油墨印迹的完整清晰和挺括性能。如果在注塑后，油墨印迹上出现水纹、流散、扩散、飞油等现象，就应该考虑改进注塑口的位置和形状及注塑模的整体结构。此外，还需调整注塑料的温度，使其达到印刷油墨可以承受，同时又能保证PC料、PC片和印刷油墨具有良好附着力的最佳状态。这一点，不单是对UV油墨，对溶剂型油墨更应该考虑，才能达到最佳效果。

3〃生产过程

包括印刷、成型、注塑三部分。

二、IMD的印刷及制作流程

1．丝网印刷、覆膜、成型注塑法

制作流程：PC片背面印刷溶剂型或光固化型IMD专用油墨→干固→油墨印迹面整体热复合薄膜→高压冷（热）压成型→模切废边→注塑料的预热处理→注塑→完成部件。

2〃丝网印刷补助剂成型注塑法

补助剂：用柯图泰公司生产的AQUATEX SC水性网印粘合胶。

作用：可提高PC片、油墨和注塑料（树脂）之间的结合力。

方法：PC片背面网印IMD专用油墨→干固→PC片印墨面整体网印水性补助剂→高压冷（热）压成型→模切废边→注塑料的预热处理→注塑→完成部件。

3〃工艺流程

网印IMD（IMS）油墨→干固→复合PC薄膜→成型→切边→注塑成型→完成。

三、溶剂型油墨和光固化型油墨在IMD网印中的区别

1．溶剂型油墨

采用溶剂型油墨网印IMD的PC片后，需在遂道式且具有良好通风的三级干燥机中烘干。三级的最后一级干燥，建议在90℃恒温下烘干3-5h。因此，溶剂型油墨的生产周期长，且一旦油墨的干燥程度掌握不好或不佳，就会给最后的注塑成品率带来非常大的影响。因为溶剂型油墨印后干燥不完全、不彻底，在油墨中残留溶剂，此溶剂在注塑模内受热的条件下，溶剂无法跑掉，就会向油墨内外散发，在溶剂蒸气压力大的情况下，油墨就会向四周扩散而造成“飞油”现象，使图文周边模糊，严重者印刷的图文全部扩散、飞溅形成向四周散射性的“花纹”（具体制作工艺，请参阅《丝网印刷》2000年第4期“IMD技术及IMD技术专用油墨的推广应用”一文）。

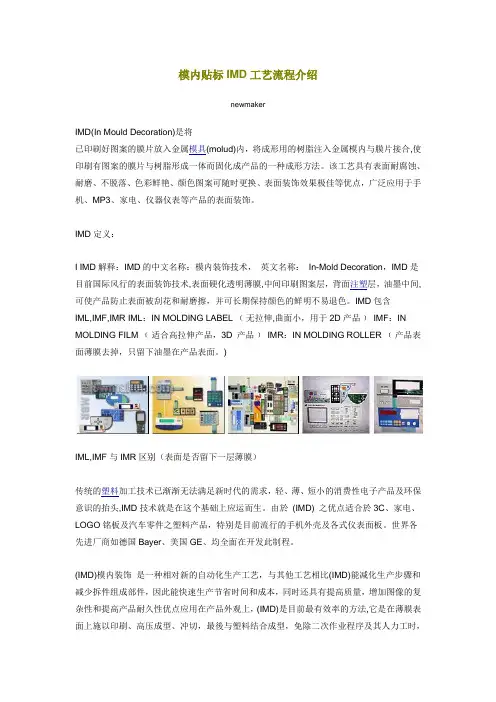

模内贴标IMD工艺流程介绍

newmaker

IMD(In Mould Decoration)是将已印刷好图案的膜片放入金属模具(molud)内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成产品的一种成形方法。该工艺具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于手机、MP3、家电、仪器仪表等产品的表面装饰。

IMD定义：

I IMD解释：IMD的中文名称：模内装饰技术， 英文名称： In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞ IMF：IN

MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞ IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。)

IML,IMF与IMR区别（表面是否留下一层薄膜）

传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。由於 (IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰 是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。
