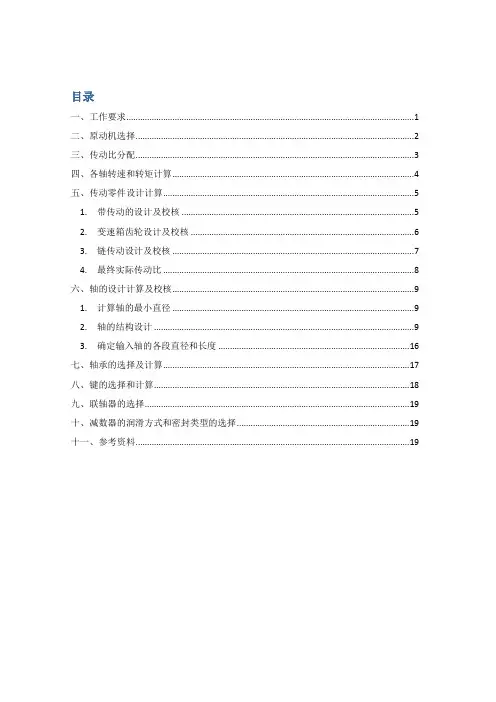

目录一、工作要求 (1)二、原动机选择 (2)三、传动比分配 (3)四、各轴转速和转矩计算 (4)五、传动零件设计计算 (5)1.带传动的设计及校核 (5)2.变速箱齿轮设计及校核 (6)3.链传动设计及校核 (7)4.最终实际传动比 (8)六、轴的设计计算及校核 (9)1.计算轴的最小直径 (9)2.轴的结构设计 (9)3.确定输入轴的各段直径和长度 (16)七、轴承的选择及计算 (17)八、键的选择和计算 (18)九、联轴器的选择 (19)十、减数器的润滑方式和密封类型的选择 (19)十一、参考资料 (19)一、工作要求运输带传递的有效圆周力F=4000N，输送速度V=0.75m/s，运输带滚筒直径D=300mm。
原动机为电动机，齿轮单向传动，有轻微冲击，工作时间为10年，每年300天计，单班8小时工作。
总体设计示意图所下：根据以上参数及要求设计其中的单级齿轮减速器。
二、原动机选择工作机功率W FVP w 30001000==工作机转速min /746.4760r dV n w ==π各传动部件效率η带=0.95； η轴承=0.985； η齿轮=0.97； η链=0.96； η滚筒=0.96； η联轴器=0.99； η总=0.8243电动机功率W P P Wo 7.37333=⋅⋅⋅⋅⋅=滚筒联轴器链齿轮轴承带ηηηηηη 选择电动机型号为Y132M1-6，具体参数：额定功率P o =4kW ；满载转速n o =960r/min 。
三、传动比分配各级传动比i带=2.27i齿轮=3.45i链=2.567 总传动比i 总=i带i齿轮i链=20.11工作机实际转速n w=n oi总=47.75r/min转速误差n w−n w0n w0=1.36×10−4<5%满足允许的误差要求。
四、各轴转速和转矩计算各轴功率 W P 7.37330=3493.8W 01=⋅⋅=带轴承ηηP P 3338.2W 12=⋅⋅=齿轮轴承ηηP P3256.6W 23=⋅⋅=链轴承ηηP P3000W 3w =⋅⋅=滚筒联轴器ηηP P各轴转速确定m in/960o r n =min/91.42201r i n n ==带min/122.5812r i n n ==齿轮min /47.752w 3r i n n n ===链根据nPT 9550=计算各轴的转矩mm N n P T ⋅⨯==4001071.39550mm N n P T ⋅⨯==41111089.79550mm N n P T ⋅⨯==52221060.29550mm N n P T ⋅⨯==53331031.69550mm N n P T www ⋅⨯==51000.69550五、传动零件设计计算1.带传动的设计及校核1.1 计算功率 工况系数K A =1(表13-8)P c =K A P o =3.73kW1.2 选取普通V 带根据P c 和n o 根据表13-15可用A 型带，小带轮直径为112mm ～140mm ，考虑带速,现取d 1=130mmd 2=i 带0∙d 1∙(1−ε)≈300mm1.3 实际传动比i 带=d 2d 1=2.31.4 带速s m nd v /53.660000=⋅⋅=π符合要求。

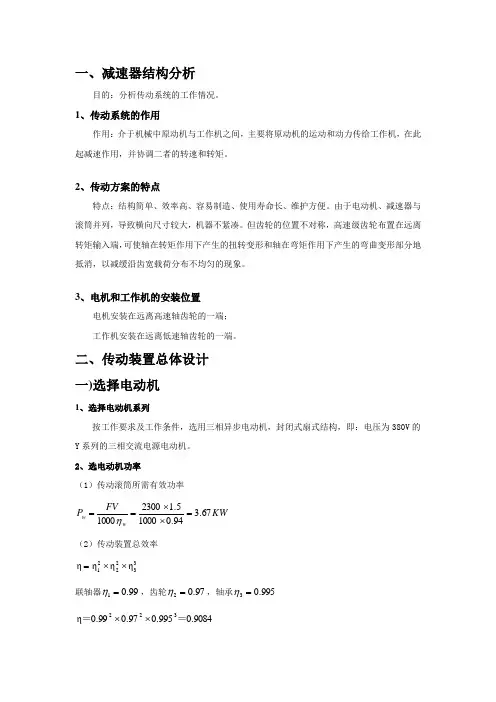

一、减速器结构分析目的：分析传动系统的工作情况。
1、传动系统的作用作用：介于机械中原动机与工作机之间，主要将原动机的运动和动力传给工作机，在此起减速作用，并协调二者的转速和转矩。
2、传动方案的特点特点：结构简单、效率高、容易制造、使用寿命长、维护方便。
由于电动机、减速器与滚筒并列，导致横向尺寸较大，机器不紧凑。
但齿轮的位置不对称，高速级齿轮布置在远离转矩输入端，可使轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形部分地抵消，以减缓沿齿宽载荷分布不均匀的现象。
3、电机和工作机的安装位置电机安装在远离高速轴齿轮的一端； 工作机安装在远离低速轴齿轮的一端。
二、传动装置总体设计 一)选择电动机1、选择电动机系列按工作要求及工作条件，选用三相异步电动机，封闭式扇式结构，即：电压为380V 的Y 系列的三相交流电源电动机。
2、选电动机功率（1）传动滚筒所需有效功率KW FV P w w 67.394.010005.123001000=⨯⨯==η（2）传动装置总效率332221ηηηη⨯⨯=联轴器99.01=η，齿轮97.02=η，轴承995.03=η9084.0995.097.099.0η322＝＝⨯⨯（3）所需电动机功率KW P P W 04.49084.067.3η0===3、确定电动机转速 滚筒转速：min /49.95350π5.160π60000r D V n W =⨯⨯==根据各传动机构的传动比范围：单级圆柱齿轮传动比3～5，则总传动比3³3～5³5＝9～25，可见电机转速的可选范围min /25.2387~41.85949.95)259(''r n i n w =⨯⨯=⨯=选用Y132M1L-6型号，电机尺寸查表（8-170～8-172）。
4、计算传动装置的总传动比和分配各级传动比 （1）总传动比05.1049.959600===W n n i （2）分配各级传动比根据两级齿轮传动比21)6.1~3.1(i i =原则，取88.31=i ，588.22=i 。

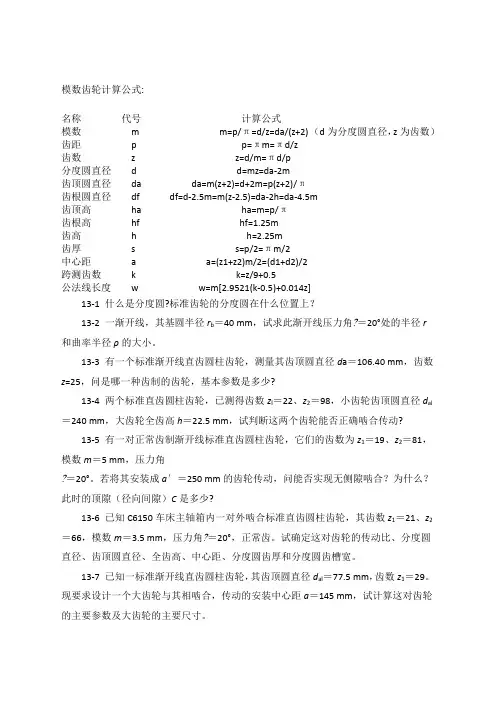

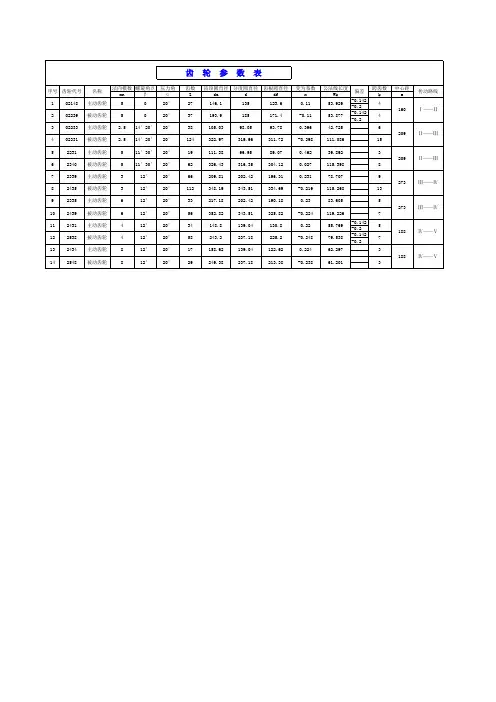

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角?＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al ＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角?＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角?＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
