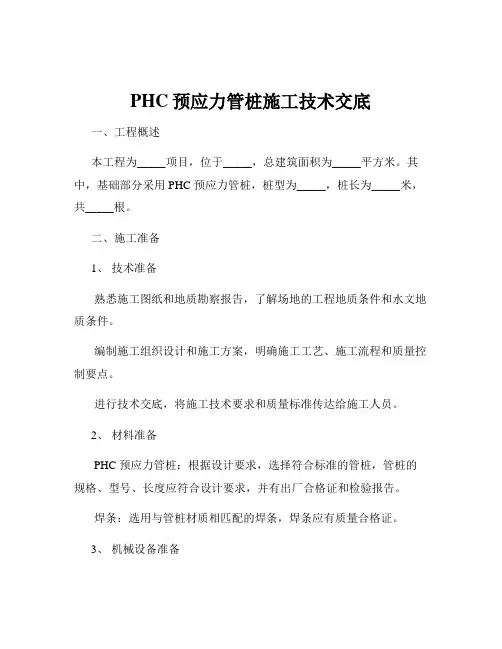

PHC预应力管桩施工技术交底

PHC预应力管桩施工技术交底一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。

其中，基础部分采用 PHC 预应力管桩，桩型为_____，桩长为_____米，共_____根。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解场地的工程地质条件和水文地质条件。

编制施工组织设计和施工方案，明确施工工艺、施工流程和质量控制要点。

进行技术交底，将施工技术要求和质量标准传达给施工人员。

2、材料准备PHC 预应力管桩：根据设计要求，选择符合标准的管桩，管桩的规格、型号、长度应符合设计要求，并有出厂合格证和检验报告。

焊条：选用与管桩材质相匹配的焊条，焊条应有质量合格证。

3、机械设备准备打桩机：根据工程地质条件和管桩规格，选择合适的打桩机，如静压桩机或锤击桩机。

电焊机：用于管桩接桩时的焊接。

水准仪、经纬仪：用于测量桩位和桩的垂直度。

4、场地准备平整场地，清除地上和地下的障碍物，如树木、电线杆、地下管线等。

修筑施工道路，确保施工车辆和机械设备能够通行顺畅。

设置排水系统，排除场地内的积水。

三、施工工艺流程1、测量放线根据设计图纸，使用经纬仪和水准仪进行桩位的测量放线，确定桩位的中心位置，并设置明显的标志。

对测量放线的结果进行复核，确保桩位的准确性，偏差不得超过规范要求。

2、桩机就位打桩机移动到指定的桩位，调整桩机的水平度和垂直度，使桩机保持平稳。

检查桩机的夹具是否牢固，确保管桩在起吊和打入过程中不会脱落。

3、吊桩就位使用起重机将管桩吊起，缓慢移动到桩机的夹具上方。

调整管桩的位置，使管桩的中心与桩位的中心重合，然后将管桩放入夹具中，夹紧管桩。

4、桩身垂直度校正在管桩入土前，使用经纬仪或线锤测量管桩的垂直度，偏差不得超过 05%。

如发现管桩的垂直度偏差超过规范要求，应及时调整桩机的水平度和垂直度，直至管桩的垂直度符合要求。

5、打桩启动打桩机，将管桩缓慢打入土中。

在打桩过程中，应密切观察管桩的入土情况和桩机的工作状态，如发现异常情况，应立即停止打桩，查明原因并采取相应的措施。

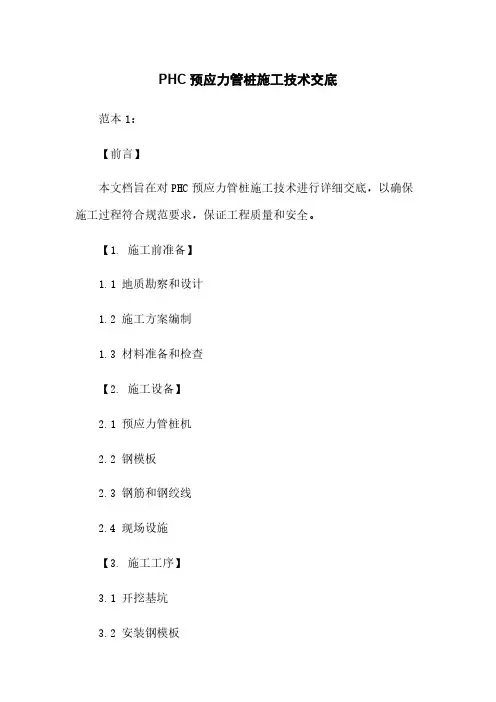

PHC预应力管桩施工技术交底范本1：【前言】本文档旨在对PHC预应力管桩施工技术进行详细交底，以确保施工过程符合规范要求，保证工程质量和安全。

【1. 施工前准备】1.1 地质勘察和设计1.2 施工方案编制1.3 材料准备和检查【2. 施工设备】2.1 预应力管桩机2.2 钢模板2.3 钢筋和钢绞线2.4 现场设施【3. 施工工序】3.1 开挖基坑3.2 安装钢模板3.3 管桩灌注3.4 钢筋和钢绞线的张拉和锚固3.5 管桩修整和保护层施工【4. 施工质量控制】4.1 管桩长度和直径的检测4.2 预应力张拉力的控制4.3 管桩强度和密实度的检测4.4 管桩锚固质量的检验4.5 施工现场和设备的检查【附录】附件1：地质勘察报告附件2：施工图纸和方案附件3：材料合格证明附件4：施工记录表【法律名词及注释】1. 监理：指专门从事工程监理活动的机构或个人。

2. 建设单位：指负责建设工程的组织单位或个人。

3. 施工单位：指受建设单位委托负责具体施工的单位或个人。

4. 管理规范：指国家相关部门制定的对工程建设施工过程进行管理的规范和要求。

范本2：【前言】本文档旨在对PHC预应力管桩施工技术进行详细交底，以确保施工过程符合规范要求，保证工程质量和安全。

【1. 施工前准备】1.1 地质勘察和设计1.1.1 地质勘察范围及方法1.1.2 地质勘察报告分析1.2 施工方案编制1.2.1 施工组织设计1.2.2 施工工序安排1.3 材料准备和检查1.3.1 预应力管桩材料采购1.3.2 材料质量检查【2. 施工设备】2.1 预应力管桩机2.1.1 设备选型与配置2.1.2 设备检查与维护2.2 钢模板2.2.1 模板设计和制造2.2.2 模板安装和拆除2.3 钢筋和钢绞线2.3.1 钢筋和钢绞线选用与检查 2.3.2 钢筋和钢绞线的切割和焊接2.4 现场设施2.4.1 施工场地布置2.4.2 施工现场安全设施【3. 施工工序】3.1 开挖基坑3.1.1 基坑标高设置3.1.2 基坑开挖方法3.2 安装钢模板3.2.1 模板安装顺序和注意事项3.2.2 模板固定和校正3.3 管桩灌注3.3.1 灌注混凝土配合比3.3.2 灌注工艺控制3.4 钢筋和钢绞线的张拉和锚固3.4.1 钢筋和钢绞线的安装和预留长度 3.4.2 钢筋和钢绞线的张拉方法和要求3.5 管桩修整和保护层施工3.5.1 管桩修整要求3.5.2 保护层施工控制【4. 施工质量控制】4.1 管桩长度和直径的检测4.1.1 测量工具和方法4.1.2 检测记录和报告4.2 预应力张拉力的控制4.2.1 张拉设备调试和校准4.2.2 张拉力监控和记录4.3 管桩强度和密实度的检测4.3.1 强度和密实度检测方法4.3.2 检测结果分析和处理4.4 管桩锚固质量的检验4.4.1 锚固长度和埋置深度的检验 4.4.2 锚固质量验收标准4.5 施工现场和设备的检查4.5.1 施工现场环境检查4.5.2 施工设备检查与维护【附录】附件1：地质勘察报告附件2：施工图纸和方案附件3：材料合格证明附件4：施工记录表【法律名词及注释】1. 监理：指专门从事工程监理活动的机构或个人。

预应力管桩技术交底书1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程基础采用预应力管桩基础，现就预应力管桩相关技术要求进行交底。

2. 预应力管桩选用要求2.1 桩型选择根据地质条件、上部结构荷载、施工条件等因素，本项目选用预应力高强管桩（PHC管桩）。

2.2 桩长及桩数预应力管桩长度及数量根据地质条件、基础设计及施工方案确定。

具体桩长、桩径和桩数详见设计文件。

2.3 桩尖形式根据地质条件和上部结构要求，本项目桩尖形式分为开口型和闭口型两种。

开口型桩尖适用于淤泥质土、软土等地质条件；闭口型桩尖适用于砂土、硬土等地质条件。

2.4 管桩质量要求管桩应符合国家现行标准《预应力混凝土管桩》（GB/T 50007-2011）的要求，外观质量应满足规范规定的合格条件。

3. 施工工艺及要求3.1 管桩运输管桩运输应采用符合要求的运输车辆，确保管桩在运输过程中不受损坏。

管桩到施工现场后，应按顺序整齐堆放，避免管桩变形、断裂等现象发生。

3.2 管桩打桩打桩顺序、打桩速度、桩顶标高等应根据施工方案和设计要求执行。

打桩过程中应严格控制桩身垂直度，避免出现偏位、斜桩等现象。

3.3 桩尖处理桩尖处理应根据地质条件和设计要求进行。

开口型桩尖应采用砂浆填充，闭口型桩尖应采用水泥浆封堵。

桩与桩之间的连接采用焊接方式。

焊接应由专业人员进行，确保焊接质量。

焊接完成后，应进行超声波检测，合格后方可继续施工。

3.5 质量检测施工过程中，应定期对管桩质量进行检查，包括桩长、桩径、桩身强度等。

检测方法应符合国家现行标准的要求。

4. 施工安全及环保要求4.1 施工安全施工过程中，应严格遵守安全操作规程，确保施工人员安全。

现场应设置安全警示标志，严格执行安全防护措施。

4.2 环境保护施工过程中，应采取有效措施保护环境，减少对周围环境的影响。

妥善处理施工过程中的废弃物，避免污染土壤和水源。

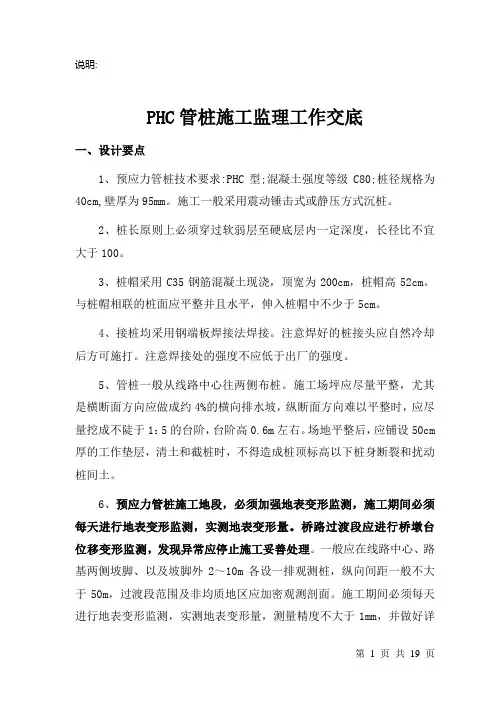

说明:PHC管桩施工监理工作交底一、设计要点1、预应力管桩技术要求:PHC型;混凝土强度等级C80;桩径规格为40cm,壁厚为95mm。

施工一般采用震动锤击式或静压方式沉桩。

2、桩长原则上必须穿过软弱层至硬底层内一定深度，长径比不宜大于100。

3、桩帽采用C35钢筋混凝土现浇，顶宽为200cm，桩帽高52cm。

与桩帽相联的桩面应平整并且水平，伸入桩帽中不少于5cm。

4、接桩均采用钢端板焊接法焊接。

注意焊好的桩接头应自然冷却后方可施打。

注意焊接处的强度不应低于出厂的强度。

5、管桩一般从线路中心往两侧布桩。

施工场坪应尽量平整，尤其是横断面方向应做成约4%的横向排水坡，纵断面方向难以平整时，应尽量挖成不陡于1：5的台阶，台阶高0.6m左右。

场地平整后，应铺设50cm 厚的工作垫层，清土和截桩时，不得造成桩顶标高以下桩身断裂和扰动桩间土。

6、预应力管桩施工地段，必须加强地表变形监测，施工期间必须每天进行地表变形监测，实测地表变形量。

桥路过渡段应进行桥墩台位移变形监测，发现异常应停止施工妥善处理。

一般应在线路中心、路基两侧坡脚、以及坡脚外2～10m各设一排观测桩，纵向间距一般不大于50m，过渡段范围及非均质地区应加密观测剖面。

施工期间必须每天进行地表变形监测，实测地表变形量，测量精度不大于1mm，并做好详细记录，以备路基沉降分析用。

7、管桩桩顶采用C35混凝土填芯。

浇筑应饱满，深度不得小于1.2m。

8、管桩施工完毕后,桩顶高差应控制在15cm以内。

各工点单桩载荷试验应不少于总桩数的0.5%,且不少于3根,大应变动力检测数量不少于总桩数的0.5%,小应变动力检测数量不少于总桩数的5%。

9、DK166+980.64～DK167+442.26段在已施工旋喷桩间插打管桩加固，其中DK166+980.64～DK167+000、DK167+420～+442.26段管桩横向间距为2.8m，纵向间距为2.4m；DK167+000～+420段管桩横向间距为3.0m，纵向间距为2.6m。

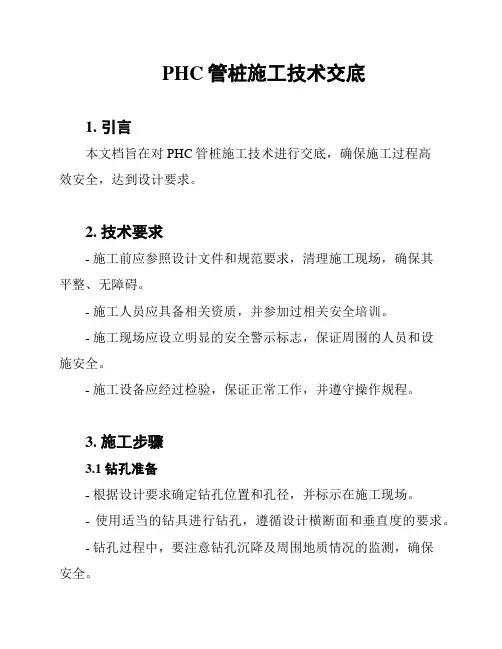

PHC管桩施工技术交底1. 引言本文档旨在对PHC管桩施工技术进行交底，确保施工过程高效安全，达到设计要求。

2. 技术要求- 施工前应参照设计文件和规范要求，清理施工现场，确保其平整、无障碍。

- 施工人员应具备相关资质，并参加过相关安全培训。

- 施工现场应设立明显的安全警示标志，保证周围的人员和设施安全。

- 施工设备应经过检验，保证正常工作，并遵守操作规程。

3. 施工步骤3.1 钻孔准备- 根据设计要求确定钻孔位置和孔径，并标示在施工现场。

- 使用适当的钻具进行钻孔，遵循设计横断面和垂直度的要求。

- 钻孔过程中，要注意钻孔沉降及周围地质情况的监测，确保安全。

3.2 钢筋布置- 钻孔完成后，根据设计要求布置PHC管桩的钢筋，保证其位置准确。

- 钢筋之间的连接应牢固可靠，符合设计要求和规范要求。

3.3 灌注混凝土- 钢筋布置完成后，开始灌注混凝土。

- 灌注混凝土时，要保证混凝土的质量和浇注强度符合设计要求。

- 混凝土浇注完成后，进行养护，确保混凝土强度的逐步提高。

4. 质量控制- 施工过程中应进行严格的质量控制，包括对材料、设备和施工工艺的质量监督。

- 施工现场应设置质量检测点，进行及时的检测和记录。

- 对不符合质量要求的问题及时处理，确保施工质量达到设计要求。

5. 安全措施- 施工过程中应遵循相关安全管理要求，确保施工现场安全。

- 施工人员应佩戴个人防护用品，如安全帽、防护眼镜等。

- 施工设备应符合安全要求，定期检测和维护，确保其安全可靠。

6. 总结通过合理的施工步骤和严格的质量控制，PHC管桩施工能够高效安全地进行。

希望施工人员按照本文档的要求进行操作，并时刻注意施工现场的安全。

静压预应力管桩(PHC)施工安全技术交底范本一：一、施工前的准备工作1.1 施工前的安全交底及培训1.2 施工现场的布置和标识1.3 相关机械设备和材料的准备1.4 施工人员的配备和经验要求1.5 施工现场的安全防护设施二、静压预应力管桩施工的基本步骤2.1 桩基准备工作2.2 桩身钢筋的制作和安装2.3 模具的制作和安装2.4 预应力钢缆的安装2.5 注浆管的设置2.6 施工过程中的质量控制三、施工中的安全注意事项3.1 施工现场的安全交底3.2 垂直运输的安全措施3.3 钢筋焊接的安全操作3.4 混凝土浇筑的安全要求3.5 预应力钢缆的张拉和锚固3.6 注浆过程中的安全措施四、施工后的验收及记录4.1 施工质量的验收标准4.2 各道工序的检查和记录4.3 施工过程中浮现的问题及解决办法4.4 相关资料和档案的整理和归档附件：1. 施工现场布置图2. 垂直运输设备的操作手册3. 钢筋焊接的作业规范4. 预应力钢缆张拉和锚固的操作规程5. 注浆过程中的安全操作指南法律名词及注释：1. 静压预应力管桩(PHC)：一种工程结构基础施工技术，其特点是在施工中采用钢模具对桩身进行预应力作用。

2. 施工现场：指工程施工活动所在的地点。

3. 安全防护设施：指施工现场为保护施工人员的安全而设置的安全设备。

4. 预应力钢缆：用于给桩体施加预应力作用的钢缆。

5. 注浆管：用于在桩体内注入浆液的管道。

范本二：一、施工前的准备工作1.1 施工前的安全交底及培训1.2 施工现场的布置和标识1.3 相关机械设备和材料的准备1.4 施工人员的配备和经验要求1.5 施工现场的安全防护设施二、静压预应力管桩施工的基本步骤2.1 桩基准备工作2.2 模具的制作和安装2.3 钢筋的制作和安装2.4 注浆设备的设置和调试2.5 钢筋预应力的张拉和锚固2.6 混凝土浇筑和养护三、施工中的安全注意事项3.1 施工现场的安全交底3.2 垂直运输的安全措施3.3 钢筋焊接的安全操作3.4 混凝土浇筑的安全要求3.5 注浆过程中的安全措施3.6 预应力钢筋张拉和锚固的安全操作四、施工后的验收及记录4.1 施工质量的验收标准4.2 各道工序的检查和记录4.3 施工过程中浮现的问题及解决办法4.4 相关资料和档案的整理和归档附件：1. 施工现场布置图2. 垂直运输设备的操作手册3. 钢筋焊接的作业规范4. 混凝土浇筑和养护的操作规程5. 注浆过程中的安全操作指南法律名词及注释：1. 静压预应力管桩(PHC)：一种工程结构基础施工技术，其特点是在施工中采用钢模具对桩身进行预应力处理。

PHC预应力管桩技术交底PHC预应力管桩技术交底一、背景和目的PHC预应力管桩技术交底旨在介绍和详细说明PHC预应力管桩的施工工艺、技术要求和注意事项，确保施工过程中的质量和安全。

二、施工要求1. 前期准备1.1 按设计要求准备设备、工具和材料。

1.2 在施工区域内设立必要的暂时交通标识和警示设施。

1.3 清理工作区域，保持施工现场的整洁和通畅。

2. 预应力管桩施工工艺2.1 地基处理* 根据设计要求，进行地基处理，确保基坑底部平整。

* 清理地基、移除杂物，并进行合适的压实。

2.2 桩基施工* 根据设计要求，在基坑底部进行导管布置。

* 启动钻机进行钻孔，注意孔径和孔深的控制。

* 将PHC预应力管桩沉入孔内，注意垂直度和位置的控制。

* 进行灌浆，确保桩身与孔壁之间的贴合度。

2.3 预应力施工* 安装预应力钢束并预拉应力，控制预应力力值。

* 确保钢束与管桩之间的传力良好，避免钢束跳脱或者松动。

* 完成预应力过程后，注浆并密封桩顶。

3. 施工安全要求3.1 施工人员必须具备相关的工程技术知识，并经过培训合格。

3.2 钻孔过程中必须采取适当的防护措施，如穿戴好安全帽、防护眼镜和手套等。

3.3 确保设备运行正常，如发现故障及时修复或者更换。

3.4 严格遵守施工现场的安全规定，确保施工人员的人身安全。

4. 质量控制4.1 在施工过程中严格按照设计要求操作，控制孔径和孔深的精度。

4.2 在预应力施工过程中，保证预应力力值和钢束的牵引力符合要求。

4.3 完成施工后，对预应力管桩进行检测和质量评估，确保其构造和强度符合要求。

5. 施工验收5.2 检测桩身的垂直度、预应力力值和桩顶的密封情况。

5.3 如有需要，进行静载试验和振动监测，以评估桩基的承载能力和安全性。

6. 施工记录与报告6.1 记录施工过程中的关键数据和事件，包括孔深、预应力力值等。

6.2 编写施工报告，详细描述施工过程、质量检测结果和竣工验收情况。

附件列表：附件1：设计图纸附件2：施工方案附件3：施工记录表格法律名词及注释：1. 法律名词1：注释12. 法律名词2：注释23. 法律名词3：注释3 ...。

PHC预应力管桩技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程基础采用PHC预应力管桩作为承载体，现就PHC预应力管桩的相关技术要求进行交底。

2. 管桩规格及性能要求2.1 管桩规格本工程选用XXX厂家生产的PHC预应力管桩，具体规格如下：•桩长：XXX米•桩径：XXX毫米•桩壁厚：XXX毫米2.2 管桩性能要求•抗拉强度：不小于XXXMPa•抗压强度：不小于XXXMPa•抗折强度：不小于XXXMPa•抗裂性能：符合相关规范要求3. 施工工艺及要求3.1 桩位布置根据设计图纸和规范要求，进行桩位布置，确保桩位准确无误。

3.2 桩基施工•采用旋挖钻机进行钻孔，钻孔直径应大于设计桩径，孔深应大于设计桩长。

•将预应力管桩插入钻孔中，采用振动锤进行打桩，确保桩身垂直、稳定。

•打桩过程中，应控制桩身的打入速度，避免产生过大的冲击力，导致桩身损坏。

•打桩完成后，应进行桩顶标高和桩身的质量检查，不符合要求的部分应进行处理或重新打桩。

3.3 接桩施工•接桩采用焊接方式，确保焊接质量，避免产生焊接缺陷。

•接桩位置应符合设计要求，焊接完成后应进行质量检查。

3.4 桩基验收•桩基施工完成后，应进行验收，包括桩身质量、桩顶标高、桩位偏差等。

•验收不合格的部分应进行处理或重新施工。

4. 质量控制及验收标准4.1 质量控制•严格把控管桩的进场质量，检查厂家提供的质量证明文件。

•施工过程中，加强对桩基施工质量的监控，确保施工质量符合规范要求。

4.2 验收标准•桩身质量：应符合国家相关规范和设计要求。

•桩顶标高：允许偏差范围应符合规范要求。

•桩位偏差：允许偏差范围应符合规范要求。

5. 安全施工及环境保护5.1 安全施工•施工前，对施工人员进行安全培训，提高安全意识。

•施工现场应设置安全警示标志，确保施工现场的安全。

5.2 环境保护•施工过程中，注意保护周边环境，避免对环境造成污染。

PHC预应力砼管桩静压施工技术交底施工技术交底记录要求。

2.3桩机就位检查桩机，确保设备正常运转后移动桩机按测量好的位置就位、对中、调直。

2.4管桩的验收、堆放、吊运及插桩(1)管桩的进场验收管桩进场后，应按照GB13476-1999《先张法预应力砼管桩》的标准管桩的外观、桩径、壁厚、桩身弯曲度、桩端平整度、桩身强度等按规范进行验收，并做好验收交接记录。

对不符合验收标准的管桩不予验收。

(2)管桩的堆放现场堆放管桩前应平整场地，按二点法设置垫木支点位置，其偏差控制在±20cm。

当管桩在压桩机附近存放时宜单层放置，且必须设支垫。

在桩机15m以外存放时，不宜超过4层(D400mm),底层必须设垫木。

(3)管桩吊运及插桩单桩管桩吊运可采用两头勾吊法，竖起时采用单点法。

多节管桩焊接后的吊运和竖起应重新计算最佳吊点吊点数量。

将桩吊起后。

缓缓将桩一端送入帽中，待管桩放入桩机夹桩箱内扶正就位后，然后用两台经纬仪(轴线互相垂直)双向调整桩的垂直度，通过桩机导架的旋转、滑动及停留进行调整，确保位置和垂直度符合要求后先利用桩锤的自重将桩压入土中。

在桩压入土中之前根据总桩长在最后一节单桩桩身上划出以米为单位的长度标记，以便观察桩的入土深度。

2.5压桩刚开始压桩时，压桩速度不能过快，一般控制在1.0M/min左右速度。

当桩压入土中2m左右位置时，应用两台经纬仪校从两个垂直方向观测桩身、机架是否垂直，桩机台是否水平，待符合要求后继续进行压桩。

垂直度控制应重点放第一节桩上，垂直度偏差不得超过桩长0.5%。

在压桩过程中需经常观测桩身是否发生位移、偏移等情况下压过程中做好记录，并详细记录每入土两米时压力表的压力值。

压桩作业在进入硬土层时，压桩时应控制施工停歇时间，避免由于停歇时间过程中土的磨阻力增大影响桩机施工，造成沉桩困难。

当沉桩过程中遇有障碍物无法施工时，可采用钻机将障碍物钻穿，然后在孔内插桩后沉桩，严禁移动桩架等强行回扳的方法。
