NK系列指针式推拉力计操作规程

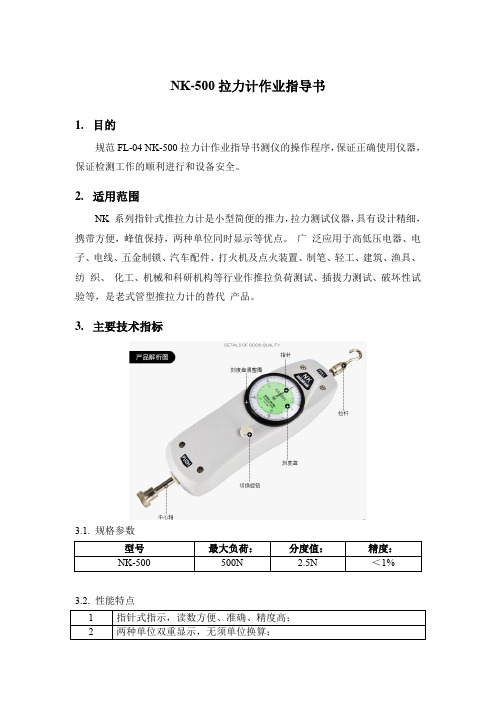

NK-500拉力计作业指导书
1.目的
规范FL-04 NK-500拉力计作业指导书测仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2.适用范围
NK 系列指针式推拉力计是小型简便的推力，拉力测试仪器，具有设计精细，携带方便，峰值保持，两种单位同时显示等优点。

广泛应用于高低压电器、电子、电线、五金制锁、汽车配件、打火机及点火装置、制笔、轻工、建筑、渔具、纺织、化工、机械和科研机构等行业作推拉负荷测试、插拔力测试、破坏性试验等，是老式管型推拉力计的替代产品。

3.主要技术指标
3.1. 规格参数
3.2. 性能特点
4.操作规程
4.1. 打开仪器，连接挂钩。

4.2. 将仪器连接上被测构件，读取数值。

5.注意事项
5.1. 不用时候，取下挂钩，平放仪器盒。

5.2. 每月校队一次。

6.维护和保养
6.1. 仪器应保持干净，没有灰尘和污染。

6.3. 仪器应存放于干燥、阴凉处，以延长设备使用寿命。

7.检测技术依据
7.1. 《建筑物防雷设计规范》GB50057-2010
7.2. 《建筑物防雷装置检测技术规范》GB/T21431-2015。

指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便携式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、携带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。

现广泛应用于电子、高低压电器、五金制锁、汽车配件、粘胶化工、打火机及点火装置、制笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。

使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。

二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸 用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。

(1) 拉伸测试将拉伸用夹具安装到推拉桿上标示拉(PULL)的一端。

(2) 压缩测试将推压用夹具安装到推拉桿上标示压(PUSH)的一端。

(3) 加长桿的应用当单凭拉、压用夹具无法接触到被测试物时，请利用加长桿来安装夹具。

注意：测试时，被测试力与推拉力计的推拉桿需在同一直线上，否则无法测得准确的荷重值。

(4) 切換旋钮的使用方法(a) 荷重峰值(PEAK)——连续荷重值(TRACK)的切換将切換：旋钮轻轻的往下压同时往左方向转，使旋钮的“●”标记停在连续荷重值(TRACK)的位置上。

(b) 连续荷重值(TRACK)——荷重峰值(PEAK)的切換将切換：旋钮往右方向转，此时旋钮弹出，旋钮的“●”标记停在荷重峰值(PEAK)的位置上。

(c) 测试后的注意事项：测试完成后，请将切換旋钮的“●”标记置于荷重峰值(PEAK)的位置上。

NK-500指针拉力计1.产品简介NK-500指针拉力计是一种简单易用的力测量仪器，可用于测试各种材料的拉力。

它由机身、测力传感器、指针、显示器等组成。

机身采用质量较轻的铝合金材料制成，便携且易于携带。

测力传感器则能够准确测量物体的受力情况，指针会根据物体受到的拉力变化而显现相应的数值。

NK-500对力度变化敏感，能够测量从0到500牛的拉力，精度为5牛，非常适用于对精度要求较高的测量工作，比如在医疗、化学、机械等领域的应用。

2.使用方法在使用NK-500指针拉力计之前，建议先进行校准，以确保准确的测量结果。

具体操作如下：1.将NK-500指针拉力计水平放置，并调整仪器的“零点”位置，让指针停靠在刻度盘的零刻度位置上。

2.将一个标准质量砝码放在NK-500指针拉力计的传感器上，并调整仪器的“标定”位置，使指针停留在砝码对应的刻度上。

校准完成后，你就可以开始使用NK-500指针拉力计了。

具体使用方法如下：1.将NK-500指针拉力计的箍子（或者其他夹持器）与需要测量力度的材料相连接。

2.慢慢用力，直至材料达到预设的拉力，此时指针会停留在刻度盘上。

3.读取指针指向的数字，即为材料所受到的拉力数值。

3.产品特点•精度高：NK-500指针拉力计的测量精度高达5牛，出色的稳定性使其特别适用于那些要求高精度的测量工作。

•易操作：NK-500指针拉力计没有复杂的控制器和按钮，只需要简单的连接和按压即可轻松完成测量工作。

•高质量：NK-500指针拉力计采用优质的材质制造，耐用且不易损坏。

•多种用途：NK-500指针拉力计广泛应用于医学、化学、机械和科学研究等领域，在各种拉力测试环境下表现出色。

4.使用注意事项•在使用NK-500指针拉力计之前，必须进行校准，否则会影响测量精度。

•在使用过程中，需要注意保持机身平稳，以免影响测量结果。

•在完成测试后，应将NK-500指针拉力计置于安全位置，以确保仪器的安全性和耐用性。

指针式推拉力计操作规程Revised by Chen Zhen in 20211目的提供指针式推拉力计的正确操作方法，确保测量数据的准确性。

2适用范围适用于NK-500指针式推拉力计（以下简称推拉力计）的操作及管理。

3职责质管部负责推拉力计的管理工作，检验员实施具体操作。

4内容4.1推拉力计的技术规格4.1.1使用量程：500N；4.1.2测量精度：。

4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程。

测试时，不可横向或斜向地向推拉力计杆施力；4.2.2本仪器为精密仪器，移动时应轻拿轻放。

4.2.3操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具松脱时跌伤；4.3每月一次对仪器进行功能和外观进行检查及维护如下：检查仪器的准确度及指针是否可归零；保持仪器的清洁，使用干净的软布清洁仪器表面。

4.4推拉力计的操作4.4.1仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。

仪表外圈刻度单位为“N”，内圈刻度单位为“KG”；4.4.2按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能）。

将“PEAK”按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮，指针会回到非记忆状态。

将其旋到“TRACK”处时，则施力的力度为非记忆状态。

施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数；4.4.4使用完毕后，将配件卸下放到仪器箱内。

4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格，指针处于格与格之间，如图示：指针处于第27格至28格之间。

则，读数为27*+估值=+估值，估值*=，则正确读数为+=69N。

5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。

推拉力计操作规程推拉力计是一种广泛应用于工程、建筑、制造以及科学研究领域的测量设备。

正确的操作规程对于保证测试结果的准确性以及设备的安全使用十分重要。

下面将介绍推拉力计的操作规程，以确保使用者能正确操作该设备。

1.设备准备1.2检查设备的电源是否正常，需要确保电池或电源线连接正常并具有足够的电量。

1.3检查设备的仪表刻度是否清晰可见，如果刻度不清晰应及时更换或修复。

1.4确保设备的固定装置稳固可靠，安装到预定的工作台面上。

2.测量前的准备工作2.1根据实际需要选择适当的测量范围，根据实际工作环境和被测试物体确定需要的推拉力计型号。

2.2检查仪表的校准日期，如果已经过期需要及时进行校准。

2.3检查测试环境和工作台面是否平整稳固，避免干扰和误差。

3.测量操作步骤3.1打开推拉力计的电源开关，确保设备能正常工作。

3.2将被测物体与推拉力计连接，确保连接处牢固可靠，避免松动或脱落。

3.3逐渐增加推拉力，使被测物体受到相应的力作用。

需注意各个测量点上的施力均匀，避免局部过大或过小的力导致不准确的测量结果。

3.4读取推拉力计的测量结果，并记录下来。

如果使用电子推拉力计，可以直接在仪表上面读取结果；如果使用机械推拉力计，可以通过刻度读出结果。

3.5力施加完毕后，逐渐减小推拉力，直到不施加力为止。

3.6断开推拉力计与被测物体之间的连接，确保操作安全。

4.操作注意事项4.1在测量前，应仔细阅读设备的操作手册，了解设备的性能和特点。

4.2在操作过程中，应注意自身安全，避免发生意外事故。

4.3操作过程中，应注意力的均匀施加，避免造成物体的变形或破坏。

4.4在读取结果时，应仔细观察并避免误差，确保结果的准确性。

4.5操作完毕后，及时关闭设备的电源开关，确保设备的安全。

推拉力计操作规程一、引言推拉力计是一种用于测量物体受到的推力和拉力的仪器。

本操作规程旨在指导用户正确操作推拉力计，确保测量结果准确可靠。

二、设备准备1. 确保推拉力计处于正常工作状态。

检查仪器外观，确认无明显损坏或松动的部件。

2. 接通电源并确保电源电压与推拉力计要求的电源电压相匹配。

3. 将推拉力计放置在平稳的工作台面上，确保仪器稳定。

三、操作步骤1. 打开推拉力计电源开关，待仪器启动完成后，进入待机状态。

2. 按下零位调整按钮，将推拉力计归零。

确保没有外力作用在推拉力计上。

3. 将待测物体安装在推拉力计的夹持装置上，并确保夹持装置牢固可靠。

4. 按下开始按钮，推拉力计开始测量。

测量过程中，应保持待测物体处于稳定状态，避免外力干扰。

5. 等待测量结果稳定后，记录显示屏上的数值，并进行必要的单位换算。

6. 结束测量后，按下停止按钮，推拉力计停止测量，并返回待机状态。

7. 关闭推拉力计电源开关，断开电源。

四、注意事项1. 在操作推拉力计之前，必须熟悉仪器的使用说明书，并按照说明书的要求进行操作。

2. 在测量过程中，应注意避免外界干扰，如风力、振动等。

3. 推拉力计的夹持装置应根据待测物体的特点进行调整，确保夹持牢固可靠。

4. 如需进行多次测量，应等待推拉力计恢复到稳定状态后再进行下一次测量。

5. 推拉力计应定期进行校准，以确保测量结果的准确性。

6. 使用过程中如发现异常情况或故障，应立即停止使用，并联系维修人员进行检修。

五、维护保养1. 每次使用结束后，应将推拉力计清洁干净，并存放在干燥、通风的地方。

2. 定期检查推拉力计的各个部件是否正常，如有损坏或松动的部件，应及时更换或修复。

3. 推拉力计的电源线应定期检查，如有损坏或老化，应及时更换。

4. 推拉力计在长时间不使用时，应断开电源，并存放在适宜的温度和湿度条件下。

六、安全注意事项1. 在使用推拉力计时，应注意个人安全，避免触碰仪器的活动部件。

2. 在操作推拉力计时，应佩戴适当的防护手套和眼镜，以防止意外伤害。

1目的提供指针式推拉力计的正确操作方法,确保测量数据的准确性。

2适用范围适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。

3职责质管部负责推拉力计的管理工作,检验员实施具体操作。

4内容4.1推拉力计的技术规格4.1.1使用量程：５00Ｎ；4.1.2测量精度：2.5N.4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向推拉力计杆施力;4.2.2本仪器为精密仪器,移动时应轻拿轻放。

4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时跌伤;4.3每月一次对仪器进行功能和外观进行检查及维护如下：◆检查仪器的准确度及指针是否可归零;◆保持仪器的清洁,使用干净的软布清洁仪器表面。

4.4推拉力计的操作4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。

仪表外圈刻度单位为“N"，内圈刻度单位为“KG”;4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向“0＂刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。

将“ＰＥAＫ”按钮旋到“PEAK”处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK”按钮,指针会回到非记忆状态。

将其旋到“TRAＣＫ”处时，则施力的力度为非记忆状态。

施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进行读数;4.4.4使用完毕后，将配件卸下放到仪器箱内。

4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2。

５N,指针处于格与格之间,如图示:指针处于第2７格至２8格之间。

则，读数为27*２。

５+估值=67。

5N+估值，估值2。

5＊0.6＝1。

5Ｎ，则正确读数为67。

5+1。

5=69N。

5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。

指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便攜式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、攜带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。

现广泛应用于电子、高低压电器、五金製锁、汽车配件、粘胶化工、打火机及点火装置、製笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。

使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。

二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸 用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数N K -1010N 1k g 1N 0.1k g 0.05N 10g N K -2020N 2k g 2N0.2k g0.1N 20g N K -3030N 3k g 3N0.3k g0.2N 20g N K -5050N 5k g 5N 0.5k g 0.25N 50g N K -100100N 10k g 10N 1k g 0.5N 100g N K -200200N 20k g 20N 2k g 1.0N 200g N K -300300N 30k g 30N 3k g 2.0N 200g N K -500500N 50k g 50N 5k g2.5N 500g 10m m2010-27~+7015%~80%R H ℃±℃℃℃周围无震源及腐蚀性介质型号最大测试值最小测度值最小分度值推拉行程工作度运输度相对湿度工作环境桿溫溫六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。

参考图片:NK series Analog push pull force gauge功能特点Function·高解析度： 1/200的刻度板清晰易读；·机体轻巧：机体重量轻，可单手灵活操作；·高精度：精度为全刻度(full Scale)的0.5%；·机型规格丰富：从1Kgf至50Kgf共８种规格及2种刻度可供选择；·操作性佳：简单旋转设定钮即可轻易选择读取峰值或开值；·NK机型变单位读取：N/牛顿单位或Kgf/公斤单位可在NK型拉压力计同时读取。

·High Resolution: 1/200 scale plate legible;·Lightweight body: light body weight, one-handed operation is flexible;·High precision: precision full scale (full Scale) of 0.5%;·Model Specifications rich: from a total of eight kinds 1Kgf to 50Kgf specifications and two kinds of scales to choose from;·Operability good: simple rotary knob to set the peak can be easily choose to read or open value;·NK models change unit reads: N / Newton units or Kgf / kg unit can be read simultaneously in NK-type pull gauge.技术参数Parameters。
