目录01Micro-LED技术概览02Micro-LED产业&竞争环境介绍03Micro-LED重点技术解析04Micro-LED典型企业技术布局01Micro-LED 技术概览技术介绍主要应用场景&市场规模技术发展史技术创新概况Micro-LED：芯片高集成、高密度和微小尺寸化，将成为LED未来的发展方向Micro-LED促使显示屏向轻薄化、小型化、低功耗、高亮度方向发展Ø高反应速度的Micro-LED是如今非常热门的新一代的显示概念，将成为LED未来的发展方向。

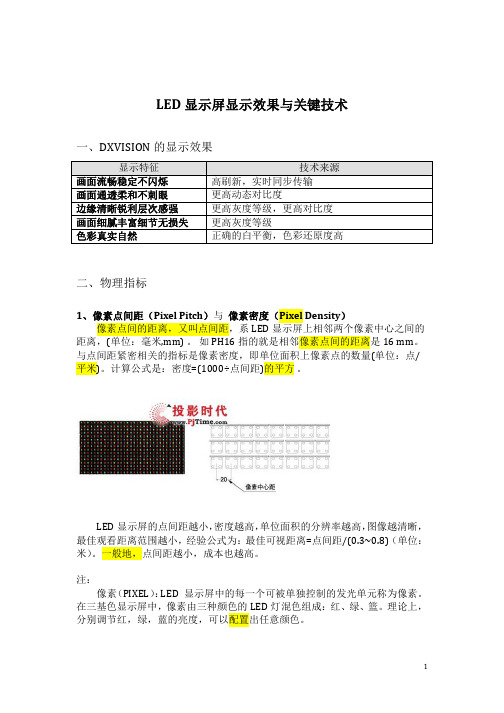

LED显示屏显示效果与关键技术一、DXVISION的显示效果显示特征技术来源画面流畅稳定不闪烁高刷新，实时同步传输画面通透柔和不刺眼更高动态对比度边缘清晰锐利层次感强更高灰度等级，更高对比度画面细腻丰富细节无损失更高灰度等级色彩真实自然正确的白平衡，色彩还原度高二、物理指标1、像素点间距（Pixel Pitch）与像素密度（Pixel Density）像素点间的距离，又叫点间距，系LED显示屏上相邻两个像素中心之间的距离，(单位：毫米,mm) 。
如PH16指的就是相邻像素点间的距离是16 mm。
与点间距紧密相关的指标是像素密度，即单位面积上像素点的数量(单位：点/平米)。
计算公式是：密度=(1000÷点间距)的平方。
LED显示屏的点间距越小，密度越高，单位面积的分辨率越高，图像越清晰，最佳观看距离范围越小，经验公式为：最佳可视距离=点间距/(0.3~0.8)（单位：米）。
一般地，点间距越小，成本也越高。
注：像素（PIXEL）：LED 显示屏中的每一个可被单独控制的发光单元称为像素。
在三基色显示屏中，像素由三种颜色的LED灯混色组成：红、绿、篮。
理论上，分别调节红，绿，蓝的亮度，可以配置出任意颜色。
2、平整度（Flatness Degree）发光二极管、像素和显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。
显示屏的表面平整度要在±1 mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。
平整度主要由生产工艺决定。
3、显示屏亮度（Brightness of LED Screen）LED显示屏在法线方向的平均亮度。
把一个平方米的LED亮度加在一起，就得到单位面积亮度，用尼特（NITS）表示，1 NITS＝1 CD/m2亮度是显示屏的一个重要指标，显示屏亮度主要取决于LED的发光强度和LED在显示屏上的排列密度，它们在物理上限制了屏的最高亮度，而实际亮度影响因素还有扫描方式、信号点亮效率、色彩校正因素等。
LED显示屏基础知识详细介绍目录一、内容概览 (2)1.1 LED显示屏的定义 (2)1.2 LED显示屏的应用领域 (3)1.3 LED显示屏的发展趋势 (5)二、LED显示技术原理 (6)2.1 LED的基本结构 (8)2.2 LED的工作原理 (9)2.3 LED显示的基本方式 (10)三、LED显示屏分类 (11)3.1 按尺寸分类 (13)3.2 按亮度分类 (14)3.3 按色彩分类 (14)3.4 按驱动方式分类 (16)四、LED显示屏组成与结构 (17)五、LED显示屏制作工艺 (19)5.1 基板制造 (21)5.2 LED芯片焊接 (22)5.3 驱动电路制作 (23)5.4 显示屏总成 (25)六、LED显示屏显示效果与维护 (26)6.1 显示效果评价指标 (28)6.2 显示屏维护与保养 (30)七、LED显示屏控制系统 (31)7.1 控制系统组成 (32)7.2 控制方式分类 (33)7.3 控制系统性能要求 (35)八、LED显示屏应用案例 (37)8.1 工业领域应用 (38)8.2 商业领域应用 (40)8.3 公共服务领域应用 (41)九、LED显示屏市场前景 (42)9.1 市场规模与发展趋势 (44)9.2 竞争格局分析 (45)9.3 技术创新与突破 (46)十、结语 (48)10.1 LED显示屏的发展意义 (49)10.2 行业责任与展望 (50)一、内容概览本文档旨在详细介绍LED显示屏的基础知识，包括LED显示屏的工作原理、分类、规格参数、应用领域以及安装维护等方面的内容。
通过对这些基础知识的了解，读者可以更好地掌握LED显示屏的性能特点和使用方法，为进一步学习和应用奠定基础。
我们将介绍LED显示屏的基本原理，包括红绿蓝三原色显示原理、像素结构和驱动方式等；接着，我们将对LED显示屏进行分类，根据不同的应用场景和显示需求，将其划分为单色屏、双色屏、全彩屏等不同类型；然后，我们将详细讲解LED显示屏的规格参数，包括尺寸、分辨率、亮度、对比度等关键指标；此外，我们还将探讨LED显示屏的应用领域，如广告宣传、交通指示、体育场馆等；我们将介绍LED 显示屏的安装维护方法，以确保其正常运行和延长使用寿命。

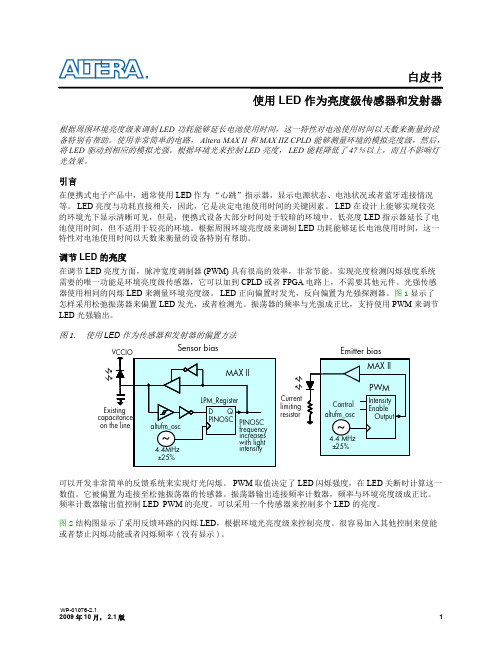

白皮书使用LED作为亮度级传感器和发射器根据周围环境亮度级来调制LED功耗能够延长电池使用时间，这一特性对电池使用时间以天数来衡量的设备特别有帮助。
使用非常简单的电路，Altera MAX II和MAX IIZ CPLD能够测量环境的模拟亮度级，然后，将LED驱动到相应的模拟光强。
根据环境光来控制LED亮度，LED能耗降低了47％以上，而且不影响灯光效果。
引言在便携式电子产品中，通常使用LED作为“心跳”指示器，显示电源状态、电池状况或者蓝牙连接情况等。
LED亮度与功耗直接相关，因此，它是决定电池使用时间的关键因素。
LED在设计上能够实现较亮的环境光下显示清晰可见，但是，便携式设备大部分时间处于较暗的环境中。
低亮度LED指示器延长了电池使用时间，但不适用于较亮的环境。
根据周围环境亮度级来调制LED功耗能够延长电池使用时间，这一特性对电池使用时间以天数来衡量的设备特别有帮助。
调节LED的亮度在调节LED亮度方面，脉冲宽度调制器(PWM)具有很高的效率，非常节能。
实现亮度检测闪烁强度系统需要的唯一功能是环境亮度级传感器，它可以加到CPLD或者FPGA电路上，不需要其他元件。
光强传感器使用相同的闪烁LED来测量环境亮度级。
LED正向偏置时发光，反向偏置为光强探测器。
图1显示了怎样采用松弛振荡器来偏置LED发光，或者检测光。
振荡器的频率与光强成正比，支持使用PWM来调节LED光强输出。
图可以开发非常简单的反馈系统来实现灯光闪烁。
PWM取值决定了LED闪烁强度，在LED关断时计算这一数值。
它被偏置为连接至松弛振荡器的传感器。
振荡器输出连接频率计数器，频率与环境亮度级成正比。
频率计数器输出值控制LED PWM的亮度。
可以采用一个传感器来控制多个LED的亮度。
图2结构图显示了采用反馈环路的闪烁LED，根据环境光亮度级来控制亮度。
很容易加入其他控制来使能或者禁止闪烁功能或者闪烁频率(没有显示)。
WP-01076-2.12009年10月，2.1版1使用LED 作为亮度级传感器和发射器Altera 公司2图图3显示了在MAX II 入门套件上实现的 Altera ® MAX ® II CPLD 设计，产生1-Hz 闪烁率，125 ms LED 闪烁周期，PWM 占空比为6.25％到100％ (15级)。

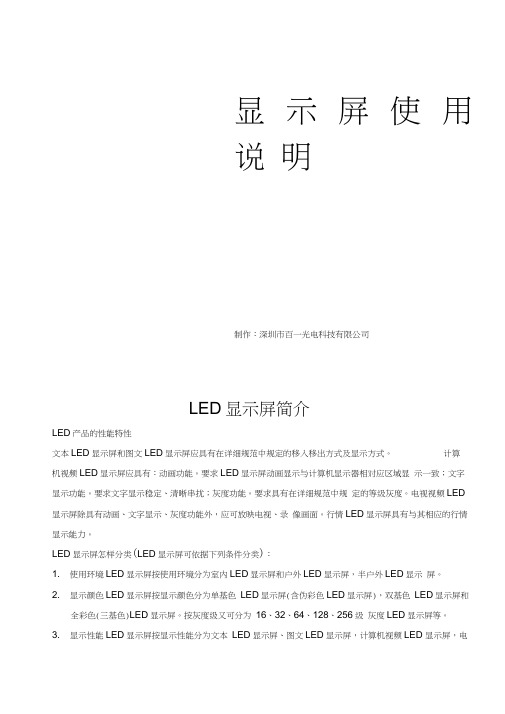

显示屏使用说明制作：深圳市百一光电科技有限公司LED显示屏简介LED产品的性能特性文本LED显示屏和图文LED显示屏应具有在详细规范中规定的移入移出方式及显示方式。
计算机视频LED显示屏应具有：动画功能。
要求LED显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。
要求文字显示稳定、清晰串扰；灰度功能。
要求具有在详细规范中规定的等级灰度。
电视视频LED 显示屏除具有动画、文字显示、灰度功能外，应可放映电视、录像画面。
行情LED显示屏具有与其相应的行情显示能力。
LED显示屏怎样分类(LED显示屏可依据下列条件分类)：1. 使用环境LED显示屏按使用环境分为室内LED显示屏和户外LED显示屏，半户外LED显示屏。
2. 显示颜色LED显示屏按显示颜色分为单基色LED显示屏(含伪彩色LED显示屏)，双基色LED显示屏和全彩色(三基色)LED显示屏。
按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。
3. 显示性能LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED 显示屏，电视视频LED显示屏和行情LED显示屏等。
行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。
4. 基本发光点非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为①3mm①375mm①5mm①8mm和①10mm等显示屏；室外LED显示屏按采用的象素直径可分为①19mm①22mm和①mm26等LED显示屏。
行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch) 、2.5cm(1.0inch) 、3.0cm(1.2inch) 、4.6cmm(1.8inch) 、5.8cm(2.3inch) 、7.6cm(3inch)等LED显示屏。
第一章目录LED显示屏简介LED显示屏系统组成LED显示屏安装及注意事项LED显示屏调试步骤使用注意事项LED显示屏原理示意图简单故障检修方法售后维修和服务第二章LED 显示屏系统组成显示屏组成示意图显示屏基本配件构成I I•匚 2U JS-IVk-iA-E.I 迓祝音擬切険臆讳工作我于监禺JVrj.'VCD |肺藪>s®y.呻 m蒂礙存琲出紋电喘-U(MTSGPALPHV) i& 斗二按视盼:胆呻23銅彩■ri ：<"rn咅赠囁铲f 忧电戏料瓯件用栽举奴设疋珈件 智能上电枚忡 运弄控眾飮件 体青it 直戟杵 时钟乐剂钦粹坡件圏夬智枕上电绘握 :近时门宅廿士上卸俸耳比春计叫展焼富血2申肚卅回传显示屏单元板（模组）显示屏箱体开关电源信号连接线安装钢结构及装修边框控制系统供电系统三LED 显示屏控制系统配件组成计算机（1 台）显卡（需有DVI数据输出接口）（1张）LED显示屏专用发送卡（1张）LED显示屏专用接受卡（配显示屏）LED显示屏专用转接卡（配显示屏）LED显示屏多功能控制卡（客户自选功能用设备）LED显示屏亮度控制器（客户自选功能用设备）LED显示屏五类双绞网线及DVI 数据线，串口线视频处理器（客户自选功能用设备）视频播放设备（如：DVD摄像机，电视接盒等）（客户可自备）音频设备（如音箱，功放等）（客户可自备）第三章显示屏安装及注意事项显示屏安装方式吊挂式（适合与室内）壁挂（户外或者室内）镶嵌式（户外或者室内）72式（户外广场适用）屋顶式（屋顶安装或者高速公路适用）基座式安装注意事项显示屏安装前，需检查安装钢架结构的安装面平整，牢固。

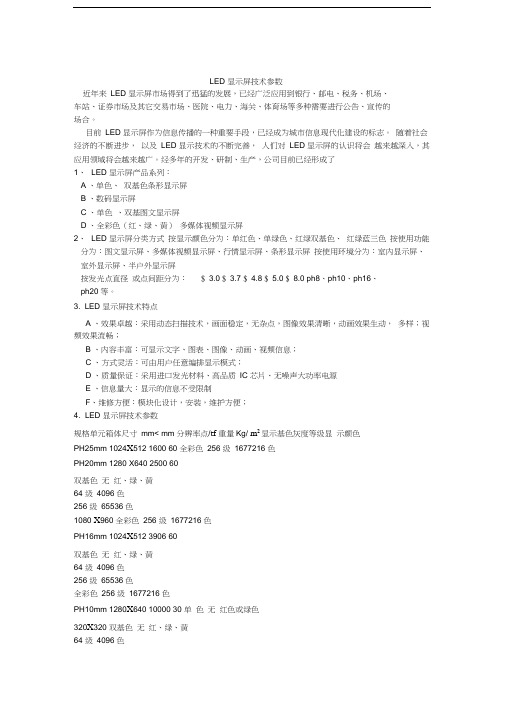

LED 显示屏技术参数近年来LED 显示屏市场得到了迅猛的发展，已经广泛应用到银行、邮电、税务、机场、车站、证券市场及其它交易市场、医院、电力、海关、体育场等多种需要进行公告、宣传的场合。
目前LED 显示屏作为信息传播的一种重要手段，已经成为城市信息现代化建设的标志。
随着社会经济的不断进步，以及LED 显示技术的不断完善，人们对LED 显示屏的认识将会越来越深入，其应用领域将会越来越广。
经多年的开发、研制、生产，公司目前已经形成了1、LED 显示屏产品系列：A 、单色、双基色条形显示屏B 、数码显示屏C 、单色、双基图文显示屏D 、全彩色（红、绿、黄）多媒体视频显示屏2、LED 显示屏分类方式按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏按使用环境分为：室内显示屏、室外显示屏、半户外显示屏按发光点直径或点间距分为：$ 3.0 $ 3.7 $ 4.8 $ 5.0 $ 8.0 ph8、ph10、ph16、ph20 等。
3. LED 显示屏技术特点A 、效果卓越：采用动态扫描技术，画面稳定，无杂点，图像效果清晰，动画效果生动，多样；视频效果流畅；B 、内容丰富：可显示文字、图表、图像、动画、视频信息；C 、方式灵活：可由用户任意编排显示模式；D 、质量保证：采用进口发光材料、高品质IC 芯片、无噪声大功率电源E 、信息量大：显示的信息不受限制F、维修方便：模块化设计，安装，维护方便；4. LED 显示屏技术参数规格单元箱体尺寸mm< mm 分辨率点/tf 重量Kg/ m2显示基色灰度等级显示颜色PH25mm 1024X512 1600 60 全彩色256 级1677216 色PH20mm 1280 X640 2500 60双基色无红、绿、黄64 级4096 色256 级65536 色1080 X960 全彩色256 级1677216 色PH16mm 1024X512 3906 60双基色无红、绿、黄64 级4096 色256 级65536 色全彩色256 级1677216 色PH10mm 1280X640 10000 30 单色无红色或绿色320X320 双基色无红、绿、黄64 级4096 色256级 65536 色15 全彩色 256 级 1677216 色PH8mm 1024X 512 15625 60单色无 红色或绿色 256 X 28 15625 15 全彩色 256 级 1677216 色0 3.0mm 260 X 30 60591 35 单色 无双基色 64级 256级03.7mm 306X 153 43743 30 单色 无双基色 64级 256级04.8mm 386X 193 27490 单色无双基色 64 级 256级05.0mm 486X 243 17341 单色 无双基色 64级 256级244X 122 17220 全彩色 256级 1677216色1. LED 显示屏室内屏系列室内屏面积一般在十几平米以下,点密度较高 ,在非阳光直射或灯光照明环境使用离在几米以外 ,屏体不具备密封防水能力 .根据控制方式和显示颜色 ,又可分为以下几种 • 室内全彩色视频屏★采用独立研发的逐点矫正技术 ,保证点与点之间均匀一致 .★显示面板的发光点采用柱状平头的发光二极管 ,经测试 , 纵向横向全视角均可达到 ★构成灯板的反射罩经开模制作,与发光点无缝吻合 ,成品可作到表面高度误差极小★采用发光二极管 ,发光亮度为发光晶片亮度的 6-8 倍.★发光二极管的热量主要从金属管脚散失 ,决定了显示面板具有良好的散热性能.★不良发光二极管可逐个更换 ,不影响其他发光管的使用 , 降低维护成本 . ★采用最新技术水平的视频控制系统 ,显示颜色艳丽清晰 .★主要技术参数基色RGB （全彩色）像素直径〔mm 〕 5.00 8.00像素间距〔 mm 〕 7.62 10.00 像素组成 1R1G1B 2R1G1B 虚拟像素 单元面板点数〔点〕 32X 32 32X 16 单元面板尺寸〔 mm 〕 245X 245 320X 160 单元面板重量〔 g 〕 1100 850物理像素密度〔点 /m2〕17200 10000 虚拟像素密度〔点 /m2〕16384 40000 峰值功耗〔 W/m2〕850 750 平均功耗〔 W/m2〕 350 320重量〔Kg/m2〕 <36 <36水平可视角度 150° 垂直可视角度150°最高亮度〔 cd/m2 〕 1700 800 • LED 显示屏室内双基色视频屏★ 显示模块采用大厂产品 ,整屏亮度和发光一致性好 .,观看距150度.★ 系统稳定成熟,安装简单无需调试, 故障率极低.★ 采用最新技术水平的视频控制系统,显示颜色艳丽清晰★ 主要技术参数基色RG（红、绿双基色）像素直径〔mm 〕 3.75 5.00 像素间距〔mm 〕 4.75 7.62像素组成1R1G 1R1G单元面板点数64 X32（或80 X32）80 X32单元面板尺寸〔mm〕306 X53（或382 X53）612X245单元面板重量〔g〕800 1500像素密度〔点/m2 〕4300017200峰值功耗〔W/m2 〕700 350平均功耗〔W/m2 〕300 200可视角度150°通讯距离(m) 100(无中继)★LED显示屏室内单色屏★显示模块采用大厂产品,整屏亮度和发光一致性好★系统稳定成熟,安装简单无需调试,故障率极低.★A 根据不同使用要求、.—r t. r> /、、,可采用同步或异步方式★主要技术参数基色单色像素直径〔mm〕 3.0 3.75 5.00像素间距〔mm〕 4.0 4.757.62像素组成1R1R1R单元面板点数〔点〕64X32 64X32 80X32单元面板尺寸〔mm 〕306X153 612X245单元面板重量〔g〕7009001500像素密度〔点/m2〕625004300017200峰值功耗〔W/m2〕500350200平均功耗〔W/m2〕350200100可视角度150°通讯距离（m） 100 （无中继）2. LED 显示屏半室外屏系列半室外屏一般使用发光单灯组成发光点,适用于亮度较高又可以防水的环境,例如:房檐下、橱窗内、光线强烈的大厅等.点间距一般在7.62mm-10mm 左右;发光颜色一般为单红色或红/ 绿双基色;控制方式根据使用要求,有异步、同步图文、视频等.★主要技术参数基色单色/双基色像素直径〔mm〕 5.00 5.00像素间距〔mm〕7.6210.00像素组成1R1R单元面板点数〔点〕80X32 32X16单元面板尺寸〔mm〕612X245 320X160单元面板重量〔g〕17001000像素密度〔点/m2〕1720010000峰值功耗〔W/m2〕400300平均功耗〔W/m2〕250200水平可视角度60-70 °垂直可视角度45-60 °最高亮度〔cd/m2〕300018003. LED 显示屏室外屏系列室外屏面积一般在十平米以上,亮度较高,可以在阳光直射环境使用,观看距离在一般在十几米以外,屏体具备密封防水能力.根据控制方式和显示颜色,又可分为以下几种:• 室外全彩色视频屏★显示面板的发光点采用纯色超高亮度的发光二极管,显示效果真实自然.★灯板为箱体结构,安装方便,外观平整. ★采用最新技术水平的视频控制系统,显示颜色艳丽清晰. ★主要技术参数基色RGB（全彩色）像素直径〔mm〕15.00 18.00 像素间距〔mm〕20 25 像素组成2R1G1B 2R1G1B 单元面板点数〔点〕32 X16 32 X16单元面板尺寸〔mm〕640X320 800 X400单元面板重量〔g〕15001000像素密度〔点/m2〕25001600峰值功耗〔W/m2〕1000800平均功耗〔W/m2〕380350重量〔Kg/m2〕<42<40水平可视角度70°垂直可视角度45最高亮度〔cd/m2〕7000 800• 室外双基色视频屏★灯板为箱体结构,安装方便,外观平整. ★采用最新技术水平的视频控制系统,显示颜色艳丽清晰★主要技术参数基色RG（双基色）像素间距〔mm〕11.5 16.0 22.0像素组成2R1G 2R1G 2R4G单元面板点数〔点〕32 >16 32 XI6 32 XI6单元面板尺寸〔mm〕368X I84 5I2X256 704 X352单元面板重量〔g〕2300I000I500像素密度〔点/m2〕760040962048峰值功耗〔W/m2〕800600500平均功耗〔W/m2〕300250I50可视角度70°通讯距离(m) I 00(无中继)。
产品术语1、什么是LEDLED是发光二极管英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的LED特指能发出可见波段的LED2、什么是像素LED显示屏的最小发光单位，同普通电脑显示器中所说的像素含义相同3、什么是像素距（点间距）相邻两个像素点之间的中心距离；4、什么是LED显示模块由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
典型的有8*8，8*7等5、什么是DIPDIP是DOUBLE IN-LINE PACKAGE 的缩写，双列直插式组装6、什么是SMT？什么是SMD？SMT就是表面组装技术（SURFACE MOUNTED technology的缩写），是目前电子组装行业里最流行的一种技术与工艺；SMD是表面组装器件（surface mounted device的缩写）7、什么是LED显示模组有电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元8、什么是LED显示屏通过一定的控制方式，由LED器件阵列组成的显示屏幕；9、什么是插灯模组，优点与缺点各是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺作成的模组就是插灯摸组，优点是：亮度高，散热好，缺点是像素密度小。
10：什么是表贴模组？优点与缺点是什么？表贴也叫SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺作成的模组叫表贴模组，优点是：显示效果好，像素密度大，适合室内观看：缺点是亮度不够高，灯管自身散热不够好。
11、什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP与SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12、什么是3合一？其优点与缺点是什么？是指将RGB三种不同颜色的LED晶片封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合一所有各个优点，还能解决三合一的各种缺点：工艺复杂，维修困难。
LED显示屏,LED大屏幕培训学习资料（三)屏体的制作一、条屏条屏是由一张一张的单元板组成的长方形屏体，一般用来显示文字信息，它可以显示从左至右，也能够显示从上到下的文字顺序．通用的以从左至右显示为多。
其中又分为单色、双色，室内、半户外等规格。
室内条屏用于光线较暗的地方，如机场、车站、医院、银行等企事业单位的候客或办事大厅进行文字信息发布；半户外条屏多用于公车、房屋走廊、大厅、酒吧等光线较亮的场合。
完整的一个条屏应包括显示屏体，电源，控制卡和边框。
单元板：显示单元板最常见的规格有：Φ 5（244*488、122*488），Φ 3.7（152*304、76*304）几种，具体规格见室内单、双色屏报价表。
点阵模块：规格上分为788( Φ1.9) 、1388( Φ3.0 )、1588( Φ3.7) 、1988( Φ4.8 )、2388( Φ5.0 )这几种，常用的以1388、1588和2388为多，还可分为普亮、高亮和超高亮几种规格。
边框：条屏边框的厚度：小屏边框（屏体只显示一行字的谓之为小屏）是20mm；大屏边框：（屏体可以显示两行字以上的谓之为大屏）是36mm。
大屏边框为￥100.00元／米；小屏边框为￥85.00元／米，边框转角为￥8.00元／个．电源：显示屏常用的是5V30A的电源，它的功率为5V*30A＝150W，一张Φ5的单元板的功耗为25W，则一个电源理论上可以带动6张单元板，为显示屏体安全起见，我们一般是一个电源带5张单元板．Φ 3.7规格的也可按此计算。
如何计算客户要求的条屏产品：以客户要求尺寸0.3*1.5 (单位为m )条屏为例计算如下：针对此尺寸，以Φ 5单元板拼接比较接近要求，用三张Φ 5单元板．则显示净尺寸为0.244*1.464，边框厚度为72mm （大屏边框），则可算出条屏总尺寸为0.316*1.536．可很好地满足客户的需求。
其它规格的产品也是按照此种方法计算出来。
二、户内、户外显示屏单灯单灯即LED发光二极管，是组成LED显示屏的基本单位，它有正圆椭圆、有色无色、透明无色、有卡无卡、有帽无帽、闪色等等之分。
目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 分类 (4)5 要求 (4)6 检验方法 (7)7 检验规则 (10)8 标志包装运输贮存 (11)LED显示屏通用规范1 范围本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标准、包装、运输、贮存要求。
本标准适用于LED显示屏产品。
它是LED显示屏产品设计、制造、测试、安装、验收、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。
2 规范性引用文件下列文件中的条款通过在本标准中引用而构成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而，鼓励依据本标准达成协议的各方研究是否可使用这些人家的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。
GB191-2000 包装储运图示标志GB2423.1-2001 电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2-1989 电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3-1993 电工电子产品基本环境试验规程试验Ca恒定湿热试验方法GB4943-1993 信息技术设备（包括电气事务设备）的安全GB6388-1986 运输包装收发货标志GB6587.4-1986 电子测量仪器振动试验GB6587.6-1986 电子测量仪器运输试验GB6593-1996 电子测量仪器质量检验规则GB9813-2000 微型数字电子计算机通用技术条件GB11463-1989 电子测量仪器可靠性试验SJ/T10463-1993 电子测量仪器包装、标志、贮存要求SJ/T 11281-2003 LED显示屏测试方法3 术语和定义下列术语和定义语适用于本标准3.1LED Ligth Emitting DiodeLED是发光二极管的英文缩写（本标准特指可见光波段）。
3.2LED显示屏 LED Panel通过一定的控制方式,由LED器件阵列组成的显示屏幕。
技术白皮书LED是发光二极管的简称（Light Emetting Diode0）。
由于它具有高亮度、响应速度快、低电压、功耗小、耐震动、寿命长等优点，使其成为室内外信息显示终端的主要发光器件。
LED显示屏是利用三原色发光原理，把发光二极管高精度封装、拼接成型。
是集光电技术、多媒体网络控制技术为一体的高新技术产品。
我国从90年代初发展起来，至今已经形成了一个产业，并由单一的条形图文屏发展到256级灰度室内外全彩显示视屏，广泛应用于广场、体育馆、交通、企事业单位、金融等公共场所，形成一大景观。
目前,其主要应用范围如下：全面了解LED 显示屏特点，是为了选择高性价比LED 显示屏,与其它大屏幕终端显示器相比,LED 显示屏主要有以下特点。
⏹ 亮度高：户外单灯的亮度以接近6000mcd ，是目前唯一能够在户外全天候使用的大型显示终端。
⏹ 寿命长：LED 寿命长达100,000小时以上。
⏹ 视角大：室内视角可大于±60度，户外视角可大于±35度。
⏹ 屏幕面积可大可小。
⏹ 易与计算机接口，支持软件丰富。
注：常见大型显示终端对比按应用场所分类⏹ 室内屏：由发光晶粒封装成点阵模块,然后拼接成所需显示 屏尺寸。
⏹ 户外屏：由多个单灯(单个发光二极管)组成像素点，再由像素点组成 箱体，最后根据箱体尺寸组成所需屏体面积。
整个系统特点有防水、防雷击、防腐等优点。
按发光基色分类⏹ 单 色：指显示屏的发光像素点颜色只有单一的红色或绿 色。
⏹ 双基色：指显示屏的发光像素点由红色和绿色两种基色组成,如进行 256级灰度等级控制,可叠加成6.5万种颜色。
⏹真彩色：指显示屏的发光像素点由纯红、纯绿、纯蓝基色组成,如进行256级灰度等级控制,可叠加成1677万种颜色。
按功能分类⏹条屏：是指显示文字的单色或双色单行显示屏。
⏹图文屏：一般把显示单一亮度线条组成任意图形和文字的显示屏称文字屏。
其主要特征是只控制LED发光器件的通断,而不控制LED器件强弱(灰度)。
技术白皮书LED是发光二极管的简称（Light Emetting Diode0）。
由于它具有高亮度、响应速度快、低电压、功耗小、耐震动、寿命长等优点，使其成为室内外信息显示终端的主要发光器件。
LED显示屏是利用三原色发光原理，把发光二极管高精度封装、拼接成型。
是集光电技术、多媒体网络控制技术为一体的高新技术产品。
我国从90年代初发展起来，至今已经形成了一个产业，并由单一的条形图文屏发展到256级灰度室内外全彩显示视屏，广泛应用于广场、体育馆、交通、企事业单位、金融等公共场所，形成一大景观。
目前,其主要应用范围如下：全面了解LED 显示屏特点，是为了选择高性价比LED 显示屏,与其它大屏幕终端显示器相比,LED 显示屏主要有以下特点。
⏹ 亮度高：户外单灯的亮度以接近6000mcd ，是目前唯一能够在户外全天候使用的大型显示终端。
⏹ 寿命长：LED 寿命长达100,000小时以上。
⏹ 视角大：室内视角可大于±60度，户外视角可大于±35度。
⏹ 屏幕面积可大可小。
⏹ 易与计算机接口，支持软件丰富。
注：常见大型显示终端对比按应用场所分类⏹ 室内屏：由发光晶粒封装成点阵模块,然后拼接成所需显示 屏尺寸。
⏹ 户外屏：由多个单灯(单个发光二极管)组成像素点，再由像素点组成 箱体，最后根据箱体尺寸组成所需屏体面积。
整个系统特点有防水、防雷击、防腐等优点。
按发光基色分类⏹ 单 色：指显示屏的发光像素点颜色只有单一的红色或绿 色。
⏹ 双基色：指显示屏的发光像素点由红色和绿色两种基色组成,如进行 256级灰度等级控制,可叠加成6.5万种颜色。
⏹真彩色：指显示屏的发光像素点由纯红、纯绿、纯蓝基色组成,如进行256级灰度等级控制,可叠加成1677万种颜色。
按功能分类⏹条屏：是指显示文字的单色或双色单行显示屏。
⏹图文屏：一般把显示单一亮度线条组成任意图形和文字的显示屏称文字屏。
其主要特征是只控制LED发光器件的通断,而不控制LED器件强弱(灰度)。
⏹视屏：指能够播放电视信号、光盘(VCD/DVD)、录象带等视频信号的LED显示屏。
由于具有灰度等级显示功能,它所显示画面更生动、更逼真,对于多色图文屏,和彩色电视机一样,由于每一种基色的灰度级均可单独控制,因此可以得到从白到黑的各种不同颜色组合,形成丰富的色彩。
⏹利率、汇率屏：指显示人民币利率成款利息、外币利率、外汇汇率及外汇牌价,可镶嵌点阵汉字行,以游动字幕方式发布各种信息。
⏹点阵数码混合屏：显示屏由发光点阵和数码管组合而成,划区显示文字和数字,其主要用于证券市场,也可用于工业自控显示终端等。
按控制方式分类⏹同步控制屏：指播放内容需计算机与LED显示屏同步播放。
⏹异步控制屏：指计算机在编辑好显示屏播放内容后，将内容传送给LED大屏自行播放，计算机用于其它工作。
像素间距：指两像素点的中心距离。
像素点：显示屏最小显示单元。
像素尺寸：指像素点直径像素形状：指像素点形状,如圆形、方型等。
摸组尺寸：显示屏最小拼接单元，屏体面积以此为计算基础。
面密度：指显示屏每平方米多少个像素点。
灰度等级：每种颜色划分的等级数目,如64级指单一的红色就有64种。
显示4的整数倍16×16点阵汉字,用于市招、商品促销、招待展示会和简单信息发布。
内藏单片机，以换屏或游动方式循环显示信息,也可由外接微机编辑控制。
系统构成图文屏总体逻辑框图及连接示意图见下图一：图文屏(四色、单色)LED 同步显示系统共分为计算机、数据转换通讯、数据处理控制、LED 点阵显示屏体、直流开关电源五部分。
实现原理是计算机S3显卡的26P 特征头数据输出信号经串/并转换和混合处理后,经由若干对差分线传给数据处理控制板,由控制处理器接受后，再按LED 显示屏的扫描方式送往LED 点阵屏进行显示。
图文屏(四色屏)的产品特点。
A ：数据采集卡和控制处理器分别采用高密度可编程FPGA 逻辑器件，结构小巧，性能可靠，运行稳定，维护升级容易。
B ：显示数据降频后采用RS-422差分通讯，提高了数据传输的可靠性和稳定性。
延长了传输距离，可达100M 。
C：采用红、绿共线传输技术，传输线少，成本低，易于安装。
D：全屏数据同步显示性能好，无闪烁和拖尾。
E：显示屏体采用专用LED点阵驱动阵列和模块化结构，结构清爽，易于安装维护，性能高，可靠性好，具有计算机无信号自动保护功能。
G：支持文本和图形显示，可进行、列调整，以便与监示器画面一致。
技术参数：图文屏编辑软件功能介绍◆图表制播软件提供了数据的录入与存储。
能连续的翻屏与逐行上滚播出。
◆图文制作包括矩形、椭圆、五角星、文字制作，软件采用图元操作方式，易于使用，并提供了一定的效果（填色、加边、渐变）处理。
◆能制作多屏文字，并支持其连续上滚与翻屏播出。
◆图文播出支持本程序自定义的图元、标准位图（BMP）、AVI动画的播出，提供十余种图文出入屏方式。
播出时序可随意设置播放窗口位置与大小。
◆开放环境：计算机CRT与LED屏同步显示，便于用户自行开发软件。
注：播放软件可采用我公司的大屏编缉软件，亦可采用其它公司软件。
系统构成如图虚线框内所示，基本系统构成如下：系统软件功能⏹该软件可以运行在windows9x或windows NT上。
系统要求VGA兼容256色显示卡，32兆内存，586以上各种兼容机。
⏹软件包包括：图表制播软件，图文制播软件，视屏控制软件。
⏹图表制播软件提供了数据的录入与存储。
能连续的翻屏与逐行播出。
⏹图文制作包括矩形、椭圆、五角星、文字制作，软件采用图元操作方式，易于使用，并提供了一定的效果（填色、加边、渐变）处理。
⏹能制作多屏文字，并支持其连续上滚与翻屏播出。
⏹图文播出支持本程序自定义的图元、标准位图（BMP）、AVI动画的播出，提供十余种图文出入屏方式。
播出时序可随意设置。
可以设置播放窗口位置与大小。
⏹计算机CRT于LED屏同步显示。
⏹视屏控制软件能控制与调节视频的亮度、色度、饱和度。
⏹开放环境：计算机CRT与LED屏同步显示，便于用户自行开发软件。
⏹用户可以选挂3dmax 、Photoshop、Premiere、Cool 3D等动画与图象制作软件。
⏹说明：为满足显示电视的要求，全屏分辩率一般不应少于5万点，点越多图象越清晰。
双基色伪彩视屏介绍⏹技术特点A：模组化屏体结构，安装简便，运输方便。
B：电路板优化设计，连线清爽，易于维护。
C：采用高品质进口发光芯片，亮色度均匀，亮度高。
D扫描方式独特，抗闪烁技术使显示稳定，画质优良。
E独特的灰度控制及视频处理技术使得图像层次丰富。
DF屏幕显示与计算机监视器窗口同步。
⏹技术指标真彩显示屏介绍⏹技术特点采用先进的恒流显示驱动技术、图象控制技术和红、绿、兰三基色各256级灰度调节技术，以致无论在图象的鲜明度、操作的灵活性、系统设计的模块化方面，都是一般显示屏难以媲美的。
A ：采用美国TI公司恒流显示驱动技术，且显示屏上每一个显示模块R、G、B的亮度可在8级范围内任意设置，使得整个显示屏亮度均匀，消除了常见的亮度不均的所谓“马赛克”现象。
B ：驱动器件采用超大规模集成电路及先进的数、模混合设计技术，将数据传输和显示驱动合二为一，且显示驱动部份无需常规设计所需的限流电阻，这不仅简化了驱动电路设计，而且功耗也显著降低。
C：红、绿、兰三基色各256级灰度调节，同屏可显示16兆色，灰度层次丰富，画面表现力大大增强。
D：可做到较小的象素间距，使得单位面积象素点密度增高，实现高清晰度显示。
E ：发光器件基色纯度高、亮度高，显示内容在艳阳下仍清晰可见；全屏设有八级亮度控制，在阴天和夜晚，显示屏可低亮度运行。
F ：屏体过热，无信号输入时有自动关断显示保护功能，有效地防止了象素管的意外损坏。
G ：显示驱动板采用表面贴装工艺和回流焊接技术，可靠性高。
H ：模块化的设计和独特的后安装技术，确保灵活安装、拆卸、运输和维修。
I ：屏体结构可防水、防尘、防腐蚀、抗风、抗雷击。
⏹图象控制器A ：可接受不同的输入源，包括计算机（PC）、录象机（VCR）、专业摄象机（CAMERA）、小影碟机（VCD）、数码影碟机（DVD）、一般视频（PAL/NTSC）。
B ：图象传输：采用非压缩数字视频传输方式，并采用了先进的编解码前向纠错技术，实时帧再同步等技术，确保了数字视频图象传输的实时性和准确性。
C ：设计上采用超大规模集成电路，整个控制系统结构简单，可靠性高。
D ：采用视觉校正技术，提高了图象的真实性，增强了观赏效果。
⏹技术指标⏹群屏显示屏的显示原理⏹显示原理LED群屏显示屏系统共分为计算机、数据转换通讯、数据处理控制、LED点阵显示屏体（包括直流开关电源）四部分。
实现原理是将计算机中的24位BMP格式位图转换和处理后，经由RS-232串口通讯线或RS-485差分通讯线（两对）传输到数据处理控制板，由数据处理控制板存贮和进行数据转换，再按LED显示屏的扫描方式送往LED点阵屏进行显示。
多块异步屏构成的群屏系统，它的通讯网络可采用级联方式，亦可采用星型连接。
LED群屏显示屏的产品特点⏹数据控制处理器采用高密度可编程FPGA逻辑器件设计，结构小巧，性能可靠，运行稳定，维护升级容易。
⏹显示数据可用RS-232（< 15M）或RS-485两种通讯方式传输。
RS-485的通讯距离可达1.2KM，采用的芯片具有防雷击、抗静电放电冲击和过热关断保护功能。
⏹系统由一台计算机管理（可联网），采用半双工串行通讯，寻址方式为码分多址，最多可挂接64块异步屏。
计算机在非通讯时间可作其它工作。
⏹显示屏体采用专用LED点阵驱动阵列和模块化结构，结构清爽，易于安装维护，性能高，可靠性好。
⏹LED异步屏具有掉电保护功能，存储的内容不必时时刷新。
⏹异步屏的存储容量为128K×8，容许容纳的汉字总数略为3780个（单色）。
⏹全屏显示性能好，无闪烁和拖尾。
⏹各屏可显示相同或不同的信息，具有群呼显示功能。
⏹每块屏可显示多幅信息，每幅信息的内容、显示方式、停留时间均可设置左滚、上滚、下滚、飞入、中分、中合、百叶窗、闪烁、等。
⏹有图形显示功能，可扩充实时时钟。
技术参数●单块主控板屏体最大分辨率：单色512×128（双基色为512×64）。
●单板左滚字数：单个控制板的最大左滚字数目前为186个（单色，分辨率为2976×16）。
推荐使用的最大分辨率为单色2048×16（128个汉字）、1024×32（64×2个汉字），双基色为1024×16（64×2个汉字）、512×32（32×2个汉字）。
●扫描频率：显示屏采用变频方式工作，左滚时为55H Z，非左滚时> 110H Z。
