【CN209489294U】可升降式仔猪喂食装置【专利】

格式：pdf
大小：728.15 KB
文档页数：10

下载文档原格式

【CN209749436U】一种可升降的畜牧养殖用喂食槽【专利】

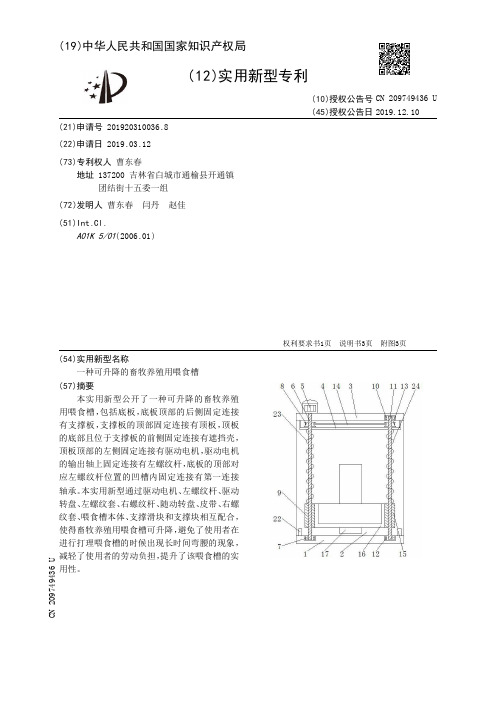

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310036.8(22)申请日 2019.03.12(73)专利权人曹东春地址 137200 吉林省白城市通榆县开通镇团结街十五委一组(72)发明人曹东春　闫丹　赵佳　(51)Int.Cl.A01K 5/01(2006.01)(54)实用新型名称一种可升降的畜牧养殖用喂食槽(57)摘要本实用新型公开了一种可升降的畜牧养殖用喂食槽，包括底板，底板顶部的后侧固定连接有支撑板，支撑板的顶部固定连接有顶板，顶板的底部且位于支撑板的前侧固定连接有遮挡壳，顶板顶部的左侧固定连接有驱动电机，驱动电机的输出轴上固定连接有左螺纹杆，底板的顶部对应左螺纹杆位置的凹槽内固定连接有第一连接轴承。

本实用新型通过驱动电机、左螺纹杆、驱动转盘、左螺纹套、右螺纹杆、随动转盘、皮带、右螺纹套、喂食槽本体、支撑滑块和支撑块相互配合，使得畜牧养殖用喂食槽可升降，避免了使用者在进行打理喂食槽的时候出现长时间弯腰的现象，减轻了使用者的劳动负担，提升了该喂食槽的实用性。

权利要求书1页说明书3页附图3页CN 209749436 U 2019.12.10C N 209749436U权　利　要　求　书1/1页CN 209749436 U1.一种可升降的畜牧养殖用喂食槽，包括底板（1），其特征在于：所述底板（1）顶部的后侧固定连接有支撑板（2），所述支撑板（2）的顶部固定连接有顶板（3），所述顶板（3）的底部且位于支撑板（2）的前侧固定连接有遮挡壳（4），所述顶板（3）顶部的左侧固定连接有驱动电机（5），所述驱动电机（5）的输出轴上固定连接有左螺纹杆（6），所述底板（1）的顶部对应左螺纹杆（6）位置的凹槽内固定连接有第一连接轴承（7），所述左螺纹杆（6）的底部依次贯穿顶板（3）、遮挡壳（4）和第一连接轴承（7）且延伸至第一连接轴承（7）的内部与第一连接轴承（7）内环的内壁固定连接，所述左螺纹杆（6）的表面且位于遮挡壳（4）的内部固定连接有驱动转盘（8），所述左螺纹杆（6）的表面且位于遮挡壳（4）的下方螺纹连接有左螺纹套（9），所述顶板（3）底部右侧开设的凹槽内固定连接有第二连接轴承（10），所述第二连接轴承（10）内环的内壁上固定连接有右螺纹杆（11），所述底板（1）顶部对应右螺纹杆（11）位置的凹槽内固定连接有第三连接轴承（12），所述右螺纹杆（11）的底部依次贯穿第二连接轴承（10）、遮挡壳（4）和第三连接轴承（12）且延伸至第三连接轴承（12）的内部与第三连接轴承（12）内环的内壁固定连接，所述右螺纹杆（11）的表面且位于遮挡壳（4）的内部固定连接有随动转盘（13），所述随动转盘（13）与驱动转盘（8）之间通过皮带（14）传动连接，所述右螺纹杆（11）的表面对应左螺纹套（9）的位置螺纹连接有右螺纹套（15），所述右螺纹套（15）与左螺纹套（9）之间通过喂食槽本体（16）固定连接，所述喂食槽本体（16）的左侧固定连通有排水管（17），所述排水管（17）的顶部设置有控制阀（18），所述支撑板（2）的正面对应喂食槽本体（16）的位置开设有滑槽（19），所述滑槽（19）的内壁上滑动连接有支撑滑块（20），所述支撑滑块（20）的正面固定连接有支撑块（21），所述支撑块（21）的正面贯穿滑槽（19）且延伸至其外部与喂食槽本体（16）的后侧固定连接。

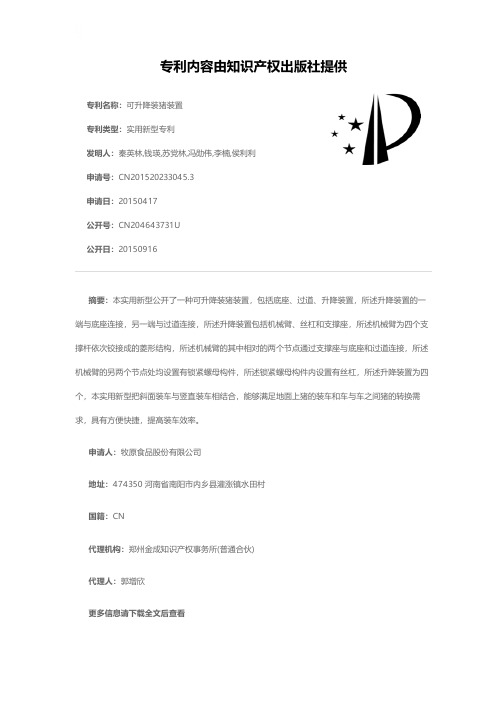

可升降装猪装置[实用新型专利]

专利名称：可升降装猪装置
专利类型：实用新型专利
发明人：秦英林,钱瑛,苏党林,冯勋伟,李楠,侯利利申请号：CN201520233045.3
申请日：20150417
公开号：CN204643731U
公开日：
20150916
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可升降装猪装置，包括底座、过道、升降装置，所述升降装置的一端与底座连接，另一端与过道连接，所述升降装置包括机械臂、丝杠和支撑座，所述机械臂为四个支撑杆依次铰接成的菱形结构，所述机械臂的其中相对的两个节点通过支撑座与底座和过道连接，所述机械臂的另两个节点处均设置有锁紧螺母构件，所述锁紧螺母构件内设置有丝杠，所述升降装置为四个，本实用新型把斜面装车与竖直装车相结合，能够满足地面上猪的装车和车与车之间猪的转换需求，具有方便快捷，提高装车效率。

申请人：牧原食品股份有限公司
地址：474350 河南省南阳市内乡县灌涨镇水田村
国籍：CN
代理机构：郑州金成知识产权事务所(普通合伙)
代理人：郭增欣
更多信息请下载全文后查看。

一种仔猪喂食装置[实用新型专利]

专利名称：一种仔猪喂食装置专利类型：实用新型专利
发明人：王德
申请号：CN201820188722.8申请日：20180205
公开号：CN207820840U
公开日：
20180907
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种仔猪喂食装置，包括水箱，所述水箱顶部设有盖子，其盖子顶部固定连接有把手，且盖子底部连接有密封体，所述水箱两侧连接有套筒，其套筒顶部连接有实心杆，且实心杆背面连接有固定夹，所述水箱底部设有出水口，且出水口外侧设有开孔，所述水箱下方外圈连接有食槽，且食槽底部设有防滑垫。

该仔猪喂食装置采用实心杆、套筒和固定夹的结构，使得该装置能够更快速方便的安装固定，从而使得该装置更方便人们的使用，且利用食槽的结构，使得该装置能够贴合墙壁的平面结构，从而使得该装置安装的更加稳定，并且利用盖子的结构，使得水箱内部的水源和外界隔开，不会受外界的污染，从而使该装置更适合仔猪的使用。

申请人：寻甸县振焜科技养殖有限公司
地址：650000 云南省昆明市寻甸县羊街镇小黄坡村
国籍：CN
代理机构：昆明润勤同创知识产权代理事务所(特殊普通合伙)
代理人：付石健
更多信息请下载全文后查看。

一种仔猪养殖用自动喂食装置[发明专利]

专利名称：一种仔猪养殖用自动喂食装置专利类型：发明专利
发明人：杨敏
申请号：CN202010014225.8
申请日：20200107
公开号：CN111165370A
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本发明涉及仔猪保育领域，具体公开了一种仔猪养殖用自动喂食装置,包括底座、设置在所述底座的一端的壳体、设置在所述底座上的喂食槽以及安装在所述底座上的称重板，所述壳体的顶端设置有饲料箱，所述壳体的一侧连接有管体，所述管体与所述饲料箱连通，所述管体的底端设置有出料口，所述管体上设置有控制阀，所述称重板与所述控制阀电连接，本发明当仔猪位于所述称重板上时，所述称重板能够对仔猪进行称重，所述控制阀根据所述称重板获取的仔猪重量定量输出流质饲料，能够在仔猪的断奶阶段，对单体仔猪进行精确配料喂食，避免仔猪吃不饱或过量进食的现象，实现科学养殖仔猪，减少人工成本。

申请人：杨敏
地址：433300 湖北省荆州市监利县容城镇容城大道(东)41号
国籍：CN
代理机构：广州汇航专利代理事务所(普通合伙)
代理人：吕诗
更多信息请下载全文后查看。

一种智能化猪舍升降式喂食槽[实用新型专利]

专利名称：一种智能化猪舍升降式喂食槽专利类型：实用新型专利
发明人：张学军
申请号：CN201822262568.7
申请日：20181230
公开号：CN209563316U
公开日：
20191101
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能化猪舍升降式喂食槽，包括颗粒饲料喂食槽和流体饲料喂食槽，所述颗粒饲料喂食槽和流体饲料喂食槽下端均设有连接板，且连接板中间设有活动套环，并且活动套环内部穿插有丝杆，所述丝杆一侧设有蜗杆蜗轮减速机输入轴，且蜗杆蜗轮减速机输入轴一端连接蜗杆蜗轮减速机，蜗杆蜗轮减速机输入轴一端设有电机。

该智能化猪舍升降式喂食槽利用电机驱动通过蜗杆蜗轮减速机控制猪舍喂食槽进行升降活动，使得猪舍喂食槽的高度可以调节，更加方便猪的进食，且喂食槽分为颗粒饲料喂食槽和流体饲料喂食槽，使得饲料的投放可以更加科学，有利于猪的健康生长。

申请人：张学军
地址：755100 宁夏回族自治区中卫市中宁县宁安镇白桥村一队
国籍：CN
更多信息请下载全文后查看。

一种猪仔饲养装置[实用新型专利]

专利名称：一种猪仔饲养装置专利类型：实用新型专利
发明人：邓素美
申请号：CN201921524246.3申请日：20190914
公开号：CN211048116U
公开日：
20200721
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种猪仔饲养装置，本实用新型通过设置有保温箱、保温灯、放置板、软垫板、可控温度元件和调温器，通过保温箱单独的设置，即寒冷天气出生的猪仔再喂完奶时，可放入保温箱内，由于保温灯和放置板均设置有两层，使其有足够大的空间进行放置猪仔，保温灯通电工作后，在保温箱内会产生一定的温度，冬季及早春这两种季节中，可控温度元件和调温器的设置能方便将保温箱内的温度控制在20℃‑25℃，刚好适合猪仔适应的生存环境，减低猪仔死亡率，对猪仔具有良好养殖效果，且放入放置板上时，软垫板对猪仔有软层保护，提升猪仔保温过程中的舒适性。

申请人：海南罗牛山食品集团有限公司
地址：570100 海南省海口市桂林洋灵桂路北侧
国籍：CN
代理机构：北京汇智英财专利代理事务所(普通合伙)
代理人：郑玉洁
更多信息请下载全文后查看。

仔猪喂养装置[实用新型专利]

专利名称：仔猪喂养装置
专利类型：实用新型专利
发明人：冯占雨
申请号：CN201820983513.2申请日：20180625
公开号：CN208549617U
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种仔猪喂养装置，包括配重底座，与配重底座固连的喂养罐，以及设于喂养罐上方并经由漏液孔而与喂养罐连通的储液罐，环所述喂养罐的周侧形成有多个喂养孔；还包括设于储液罐和喂养罐之间并具有封堵板的调节组件，在外力的驱使下封堵板可升降以使漏液孔呈导通状或封堵状。

本实用新型所述的仔猪喂养装置，通过设置配重底座可便于整体结构的布置，而通过设置喂养罐和储液罐，并通过漏液孔使得储液罐内的营养液流入至喂养罐内，以及通过在喂养罐上设置喂养孔和奶嘴，进而可使得仔猪通过奶嘴吸食营养液，保证仔猪的正常发育，而通过设置调节组件可当仔猪暂时不进食时将漏液孔关闭，防止营养液的浪费。

申请人：定州市海丰养殖有限公司
地址：073011 河北省保定市息塚乡南庞村
国籍：CN
代理机构：石家庄轻拓知识产权代理事务所(普通合伙)
代理人：侯迎新
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

权利要求书1页说明书4页附图4页
CN 209489294 U
CN 209489294 U
权利要求书
1/1 页
1 .可升降式仔猪喂食装置，包括支撑柱，其特征在于，所述支撑柱上自下而上依次套设有固定座、复位弹簧、开口喂料器和圆形喂食槽，所述固定座上设有第一安装腔，所述第一安装腔的底部设有一用于固定所述支撑柱的固定腔，所述复位弹簧设置于所述第一安装腔内，所述复位弹簧的一端固定于所述第一安装腔的底部，所述复位弹簧的另一端连接所述开口喂料器，所述圆形喂食槽的底部固定有一用于增加所述圆形喂食槽重量的配重块，所述圆形喂食槽的顶部相对固定有两个吊环，两个所述吊环分别设置于所述支撑柱的两侧，所述支撑柱的上端均固定于猪舍的横梁上，所述横梁上设置有一双轴伸异步电动机，所述双轴伸异步电动机的两个电机轴上分别安装有一绕线轮，每一所述绕线轮均安装于一固定于所述横梁上的安装座上，每一所述绕线轮与对应所述吊环上均共同绕设有一钢丝绳，所述横梁的相应位置上还转动安装有两个滑轮，每一所述钢丝绳均绕过所述滑轮。
实用新型内容 [0005] 本实用新型提出一种可升降式仔猪喂食装置，具有可调节喂食槽高度，干净卫生，提高仔猪成活率，降低仔猪发病率，以及能引导仔猪进食的特点。 [0006] 本实用新型的技术方案是这样实现的： [0007] 可升降式仔猪喂食装置，包括支撑柱，所述支撑柱上自下而上依次套设有固定座、复位弹簧、开口喂料器和圆形喂食槽，所述固定座上设有第一安装腔，所述第一安装腔的底部设有一用于固定所述支撑柱的固定腔，所述复位弹簧设置于所述第一安装腔内，所述复位弹簧的一端固定于所述第一安装腔的底部，所述复位弹簧的另一端连接所述开口喂料器，所述圆形喂食槽的底部固定有一用于增加所述圆形喂食槽重量的配重块，所述圆形喂食槽的顶部相对固定有两个吊环，两个所述吊环分别设置于所述支撑柱的两侧，所述支撑柱的上端均固定于猪舍的横梁上，所述横梁上设置有一双轴伸异步电动机，所述双轴伸异步电动机的两个电机轴上分别安装有一绕线轮，每一所述绕线轮均安装于一固定于所述横梁上的安装座上，每一所述绕线轮与对应所述吊环上均共同绕设有一钢丝绳，所述横梁的相应位置上还转动安装有两个滑轮，每一所述钢丝绳均绕过所述滑轮。 [0008] 作为一种优选的技术方案，所述开口喂料器包括套设于所述支撑柱上的开口喂料桶，所述开口喂料桶内设有一用于放置开口料的环形料腔，所述环形料腔的上端设有环形进料口，所述环形进料口内设有一用于堵住所述环形进料口的环形挡块，所述开口喂料桶外侧面上设有若干个与所述环形料腔相连通的开口喂料器本体，所述开口喂料器本体内设有一密封腔，所述密封腔内设有3-4个碰撞体，所述开口喂料器本体上设有若干个出料孔。
代理人汤东凤
(51)Int .Cl . A01K 5/02(2006 .01)
(10)பைடு நூலகம்权公告号 CN 209489294 U (45)授权公告日 2019.10.15
( 54 )实用新型名称可升降式仔猪喂食装置
( 57 )摘要本实用新型提出了一种可升降式仔猪喂食
装置，包括支撑柱，支撑柱上自下而上依次套设有固定座、复位弹簧、开口喂料器和圆形喂食槽，固定座上设有第一安装腔，复位弹簧设置于第一安装腔内，复位弹簧的上端连接开口喂料器，圆形喂食槽的底部固定有配重块，圆形喂食槽的顶部固定有两个吊环，支撑柱的上端均固定于猪舍的横梁上，横梁上设置有双轴伸异步电动机，双轴伸异步电动机的两个电机轴上分别安装有绕线轮，每一绕线轮与对应吊环上均共同绕设有一钢丝绳，横梁的相应位置上还转动安装有两个滑轮，每一钢丝绳均绕过滑轮，本实用新型具有可调节喂食槽高度，干净卫生，提高仔猪成活率，降低仔猪发病率，以及能引导仔猪进食的特点。
背景技术 [0002] 随着社会发展和科技进步，传统的养殖行业发生了巨大的变化，人们对于食品质量的要求也越来越高，合理科学的安排牲畜，成为改善猪肉产品，仔猪生育率的重要手段。在养殖仔猪的过程中，断奶后需要喂食饲料，现有采用的饲料槽为长条形。 [0003] 现有喂食槽主要存在以下问题：第一是现有喂食槽为长条形，浪费了部分的占用面积，而且在仔猪进食时，容易被长条形料槽的边缘磕碰到，降低了仔猪的成活率；第二是仔猪在进食时会相互哄抢，导致部分仔猪难以进食，导致了仔猪的质量不平衡；第三是喂食槽如果放置时间太长，仔猪会对喂食槽失去兴趣，将饲料拱出喂食槽造成浪费，甚至会在喂食槽内进行排泄，最后将了喂食槽变成厕所和传染源，大大增加了仔猪的发病率，降低了仔猪的成活率；第四是仔猪在断奶后，在开始喂开口料的时候不愿意进食饲料，传统方法是人工将饲料涂抹在仔猪的嘴上引导仔猪进食，费时，费力，且总体效果不大。 [0004] 因此，需要一种能够解决上述问题的可升降式仔猪喂食装置。
3 .根据权利要求1所述的可升降式仔猪喂食装置，其特征在于，所述圆形喂食槽上设有一环形饲料槽，所述环形饲料槽的两侧壁上分别相对设置有若干个定位槽，每两个相对的所述定位槽内均共同设置有一挡板，每两个相邻所述挡板之间均形成一喂食区，所述圆形喂食槽的顶部设有第一环形滑动凹槽，所述第一环形滑动凹槽上滑动安装有料槽遮挡盖，所述料槽遮挡盖包括滑动安装于所述第一环形滑动凹槽的第一环形顶盖，所述第一环形顶盖的顶部设有两条第二环形滑动凹槽，两条所述第二环形滑动凹槽上滑动安装有第二环形顶盖，所述第二环形顶盖的外侧设有向下延伸的定位凸块。
4 .根据权利要求3所述的可升降式仔猪喂食装置，其特征在于，所述第一环形顶盖的两端分别设有一水平设置的固定孔，所述定位凸块的两端分别设有一与所述固定孔相配合的安装孔，每一所述固定孔与所述安装孔均通过一螺栓连接。
5 .根据权利要求1所述的可升降式仔猪喂食装置，其特征在于，所述固定座包括两个相对设置的安装块，两个所述安装块通过螺栓和紧定螺母固定在一起。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920072145 .0
(22)申请日 2019 .01 .16
(73)专利权人林峰地址 264500 山东省威海市乳山市紫锦花园小区20号1单元302室
(72)发明人林峰王爱丽宋莎莎
(74)专利代理机构北京科亿知识产权代理事务所(普通合伙) 11350
6 .根据权利要求2所述的可升降式仔猪喂食装置，其特征在于，每一所述开口喂料器本体均为塑料制成的半球形壳体，每一所述碰撞体均为塑料或者树脂制成的球体。
2
CN 209489294 U
说明书
1/4 页
可升降式仔猪喂食装置
技术领域 [0001] 本实用新型涉及畜牧饲养装置技术领域，尤其是涉及一种可升降式仔猪喂食装置。
2 .根据权利要求1所述的可升降式仔猪喂食装置，其特征在于，所述开口喂料器包括套设于所述支撑柱上的开口喂料桶，所述开口喂料桶内设有一用于放置开口料的环形料腔，所述环形料腔的上端设有环形进料口，所述环形进料口内设有一用于堵住所述环形进料口的环形挡块，所述开口喂料桶外侧面上设有若干个与所述环形料腔相连通的开口喂料器本体，所述开口喂料器本体内设有一密封腔，所述密封腔内设有3-4个碰撞体，所述开口喂料器本体上设有若干个出料孔。
