几种网络拓扑结构及对比网络拓扑结构指的是网络中各个节点之间的连接方式以及组织方式。
不同的网络拓扑结构对于网络的性能、可靠性和扩展性等方面具有不同的影响。
以下是几种常见的网络拓扑结构及其对比。
1.星型拓扑结构：星型拓扑结构是一种以中心节点为核心，其他节点与中心节点直接相连的网络结构。
中心节点负责转发数据，其他节点之间的通信必须经过中心节点。
这种结构简单易于实现，适用于小型网络。
但由于依赖中心节点，一旦中心节点出现故障，整个网络将无法正常工作。
2.总线拓扑结构：总线拓扑结构是一种所有节点共享同一根传输线的网络结构。
所有节点可以同时发送和接收数据包，但在发送数据时需要竞争总线的使用权。
这种结构适用于小型网络，并且易于扩展。
但一旦总线线路出现故障，整个网络将会中断。
3.环状拓扑结构：环状拓扑结构是一种将节点按照环状连接的网络结构。
数据包在环上传递，每个节点将数据包接受并传递给下一个节点，直到数据包到达目标节点。
这种结构的优点是简单、易于实现，并且具有较好的可扩展性。
但一旦环路中的一些节点发生故障，整个网络将无法正常工作。
4.网状拓扑结构：网状拓扑结构是一种多个节点之间相互连接的网络结构，每个节点都可以直接与其他节点通信。
这种结构具有高度的冗余性和可靠性，即使一些节点或链路发生故障，数据包也能够通过其他路径到达目标节点。
但由于需要大量的物理连接，该结构的设计和实现比较复杂。
5.树状拓扑结构：树状拓扑结构是一种层次化的网络结构，类似于一棵倒置的树。
根节点连接到几个子节点，子节点再连接到更多的子节点，以此类推。
这种结构可以有效地减少节点之间的通信距离，提高网络的性能和可扩展性。
但由于所有节点都依赖于根节点，一旦根节点发生故障，整个网络将无法正常工作。
综上所述，每种网络拓扑结构都有其优点和缺点。
选择适合的网络拓扑结构取决于实际需求和网络规模。
对于小型网络来说，星型和总线拓扑结构简单易用；对于大型网络来说，网状和树状拓扑结构提供了更好的可靠性和扩展性。
星型,总线型,树型拓扑结构
星型、总线型和树型是计算机网络中常见的拓扑结构。
1、星型拓扑结构：在星型拓扑结构中，所有设备都连接到一个集中的设备，通常是一个网络交换机或者路由器。
这个中心设备负责转发数据包并管理网络通信。
优点是易于管理和维护，故障隔离性好，但是如果中心设备出现问题，整个网络可能会受到影响。
2、总线型拓扑结构：在总线型拓扑结构中，所有设备都通过一个共享的传输媒介（例如电缆或者光纤）连接在一起。
数据包在传输媒介上广播，在传输过程中，每个设备可以监听数据，但只有目标设备会将其接收。
优点是简单、成本低，但是当多个设备同时发送数据时，可能会发生碰撞，影响网络性能。
3、树型拓扑结构：树型拓扑结构将多个星型网络通过一个或多个集线器（hub）或交换机连接在一起，形成层次结构。
树型拓扑结构提供了更大规模的网络连接，并具有故障隔离性。
当出现故障时，只会影响到与故障相关的分支，而其他分支可以继续通信。
这些拓扑结构在不同的场景和需求下选择使用，根据要求考虑网络规模、性能要求、故障隔离和管理等因素来决定使用哪种拓扑结构。
![网络拓扑结构大全和图片[星型、总线型、环型、树型、分布式、网状拓扑结构]](https://uimg.taocdn.com/84e9fee8aa00b52acfc7ca53.webp)
网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
中心节点可以是文件服务器，也可以是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。
因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。
优点：（1）控制简单。
任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。
易于网络监控和管理。
（2）故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
（3）方便服务。
中央节点可以方便地对各个站点提供服务和网络重新配置。
缺点：（1）需要耗费大量的电缆，安装、维护的工作量也骤增。
（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响。
（3）各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单，便于管理，建网容易，是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。
这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑：如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大部分组件就会被断开。
环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。

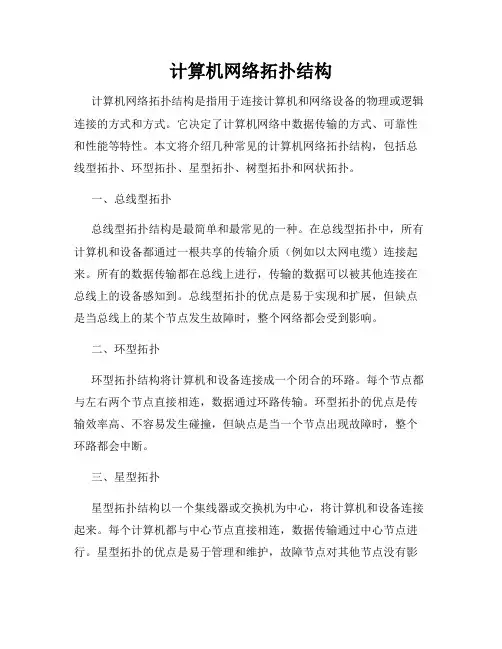

计算机网络拓扑结构计算机网络拓扑结构是指用于连接计算机和网络设备的物理或逻辑连接的方式和方式。
它决定了计算机网络中数据传输的方式、可靠性和性能等特性。
本文将介绍几种常见的计算机网络拓扑结构，包括总线型拓扑、环型拓扑、星型拓扑、树型拓扑和网状拓扑。
一、总线型拓扑总线型拓扑结构是最简单和最常见的一种。
在总线型拓扑中，所有计算机和设备都通过一根共享的传输介质（例如以太网电缆）连接起来。
所有的数据传输都在总线上进行，传输的数据可以被其他连接在总线上的设备感知到。
总线型拓扑的优点是易于实现和扩展，但缺点是当总线上的某个节点发生故障时，整个网络都会受到影响。
二、环型拓扑环型拓扑结构将计算机和设备连接成一个闭合的环路。
每个节点都与左右两个节点直接相连，数据通过环路传输。
环型拓扑的优点是传输效率高、不容易发生碰撞，但缺点是当一个节点出现故障时，整个环路都会中断。
三、星型拓扑星型拓扑结构以一个集线器或交换机为中心，将计算机和设备连接起来。
每个计算机都与中心节点直接相连，数据传输通过中心节点进行。
星型拓扑的优点是易于管理和维护，故障节点对其他节点没有影响。
然而，它依赖于中心节点的稳定性，一旦中心节点出现故障，整个网络都会中断。
四、树型拓扑树型拓扑结构是以树的形式连接计算机和设备。
每个计算机和设备都可以通过交换机或集线器与其他设备连接，形成多级连接。
树型拓扑的优点是易于扩展和管理，节点间的数据传输效率高。
然而，它的缺点是依赖于树的根节点，一旦根节点出现故障，整个网络都会中断。
五、网状拓扑网状拓扑结构是一种高度冗余和可靠性的拓扑结构。
每个节点都与其他节点直接相连，形成一个节点之间多对多的连接。
网状拓扑的优点是高度可靠和冗余，当某个节点出现故障时，数据可以通过其他路径传输。
然而，它的缺点是复杂性高、成本昂贵。
结论计算机网络拓扑结构是设计和实施计算机网络时需要考虑的重要因素。
不同的拓扑结构适用于不同的应用场景，根据实际需求选择适合的拓扑结构可以最大限度地提高网络的可靠性和性能。
网络拓扑科技名词定义中文名称：网络拓扑英文名称：network topology定义：对网络的分支和节点的系统性安排。
拓扑可以是物理的或逻辑的。
所属学科：通信科技（一级学科）；通信原理与基本技术（二级学科）本内容由全国科学技术名词审定委员会审定公布网络拓扑网络拓扑(Topology)结构是指用传输介质互连各种设备的物理布局。
指构成网络的成员间特定的物理的即真实的、或者逻辑的即虚拟的排列方式。
如果两个网络的连接结构相同我们就说它们的网络拓扑相同，尽管它们各自内部的物理接线、节点间距离可能会有不同。
目录及电缆如何通过它们。
设计一个网络的时候，应根据自己的实际情况选择正确的拓扑方式。
每种拓扑都有它自己的优点和缺点。
研究网络和它的线图的拓扑性质的理论，又称网络图论。
拓扑是指几何体的一种接触关系或连接关系；当几何体发生连续塑性变形时，它的接触关系会保持不变。
用节点和支路组成的线图表示的网络结构也具有这种性质。
网络拓朴的早期研究始于1736年瑞士数学家L.欧拉发表的关于柯尼斯堡桥问题的论文。
1845年和1847年，G.R.基尔霍夫发表的两篇论文为网络拓扑应用于电网络分析奠定了基础。
编辑本段基本概念图1a是一个电网络示例，它的结构可用图1b的线图表示。
图2的线图表示一个交通网络，它描述连接各个区域的路径。
构成线图的两种元素是节点和支路。
如果线图中的每个支路都规定了方向，则称为有向图（图1b），否则称为无向图（图2）。
任意两个节点之间至少有一条路径的线图称网络拓扑为连通图。
在线图中抽出部分节点和支路组成的图称为该线图的子图（真子图）。
具有n个节点和b条支路的线图中包含n个节点,但不包含回路的连通子图称为线图网络拓扑的“树”（生成树）。
线图中属于这个树的支路称为树支，不属于这个树的支路称为连支。
树支恰有n-1条,因此连支有b-n+1条。
图3中表示出图1b 的线图的一些树。
任选线图中的一棵树，给树每增添一条连支就构成一个只包含该连支的回路，称为基本回路。
网络拓扑知识：五种常见的网络拓扑结构在计算机网络中，网络拓扑结构是指连接网络设备的物理形态，也称为网络拓扑。
常见的网络拓扑结构包括总线型、星型、树型、环型和网状型。
本文将介绍这五种常见的网络拓扑结构。
一、总线型总线型是最简单的网络拓扑结构之一。
它的基本结构是将所有设备连接到一个主线上，在主线两端连接适当的终端。
主线通常是用同轴电缆连接的，终端器用于防止信号反射。
总线型拓扑结构易于安装和调试，但是一旦主线故障，整个网络都会瘫痪。
二、星型星型是最常用的网络拓扑结构之一。
它的基本结构是将所有设备连接到中央节点或交换机上。
这个中心节点（交换机）负责转发数据包，控制通信，并处理消息。
这种拓扑结构的优点是易于管理和故障排除，但是如果中心节点或交换机故障，整个网络也会瘫痪。
三、树型树型拓扑结构是将多个星型结构连接成树形结构。
它的基本结构是将多个星型网络连接在一个主干上，形成一个类似于树的结构。
树型结构的优点是易于管理和故障排除，但是它需要高速的主干线路，并且如果主干线路发生故障，整个网络将受到影响。
四、环型环型拓扑结构是将所有设备连接成一个环形结构。
每个设备都有两个相邻的设备连接。
这种拓扑结构的优点是数据传输速度快，数据包的传输不会受到大量的干扰；缺点是这种结构非常不稳定，如果其中任意一个节点故障，整个网络都会瘫痪。
五、网状型网状型拓扑结构是将所有设备相互连接，形成网络。
这种结构比较灵活，如果某个链路出现故障，数据可以通过其他路径传递。
网状型结构有多种变化，包括部分网状型、完全网状型和混合型网状结构。
网状型拓扑结构的优点是弹性好，但是它需要更多的设备和更多的管理。
总的来说，不同类型的网络拓扑结构有着不同的优缺点。
总线型结构简单，但是稳定性较差；星型结构稳定，但是单点故障影响整个网络；树型结构在星型结构的基础上更复杂，但更具备扩展性；环形结构稳定性差，但传输速度快；网状型结构最灵活，但需要更多设备。
选择合适的网络拓扑结构需要考虑诸如安全性、速度、扩展性、可靠性和管理成本等因素。
网络拓扑结构原理：星型、环形、树状等结构网络拓扑结构是指网络中设备（计算机、打印机、路由器等）之间连接的物理或逻辑布局方式。
不同的拓扑结构对网络性能、可靠性和可管理性都有影响。
以下是一些常见的网络拓扑结构：星型拓扑（Star Topology）：特点：所有设备都连接到一个中心节点（通常是交换机或集线器）。
优点：易于安装和维护，单个设备故障不会影响整个网络。
缺点：中心节点故障可能导致整个网络失效。
环形拓扑（Ring Topology）：特点：每个设备连接到两个相邻的设备，形成一个环形结构。
优点：数据在环上流动，不需要中心节点，易于扩展。
缺点：单个设备故障可能导致整个环中断，增加或删除设备可能影响整个网络。
总线拓扑（Bus Topology）：特点：所有设备共享同一根传输介质（如一条电缆）。
优点：易于实施和扩展，适用于小型网络。
缺点：单个设备故障可能影响整个网络，传输介质上的冲突可能影响性能。
树状拓扑（Tree Topology）：特点：多个星型或总线型网络通过集线器或交换机连接形成层次结构。
优点：结合了星型和总线型的优点，易于扩展。
缺点：中心节点故障可能影响整个分支。
网状拓扑（Mesh Topology）：特点：每个设备都与其他设备直接连接，形成多个点对点连接。
优点：高度可靠，单个连接故障不会影响整个网络。
缺点：高成本，难以管理和维护。
混合拓扑（Hybrid Topology）：特点：结合了两种或更多拓扑结构的特点，以满足特定需求。
优点：兼顾多种结构的优势。
缺点：复杂，可能需要更多的设备和资源。
不同的拓扑结构适用于不同的网络需求和场景。
选择合适的拓扑结构取决于网络规模、性能要求、可靠性需求以及成本和管理等因素。
网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
中心节点可以是文件服务器，也可以是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。
因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。
优点：（1）控制简单。
任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。
易于网络监控和管理。
（2）故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
（3）方便服务。
中央节点可以方便地对各个站点提供服务和网络重新配置。
缺点：（1）需要耗费大量的电缆，安装、维护的工作量也骤增。
（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响。
（3）各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单，便于管理，建网容易，是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。
这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑： 如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大部分组件就会被断开。
环型结构 环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。
网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
中心节点可以是文件服务器，也可以是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。
因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。
优点：（1）控制简单。
任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。
易于网络监控和管理。
（2）故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
（3）方便服务。
中央节点可以方便地对各个站点提供服务和网络重新配置。
缺点：（1）需要耗费大量的电缆，安装、维护的工作量也骤增。
（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响。
（3）各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单，便于管理，建网容易，是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。
这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑：如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大部分组件就会被断开。
环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。
网络拓扑结构知识网络的拓扑结构是抛开网络物理连接来讨论网络系统的连接形式，网络中各站点相互连接的方法和形式称为网络拓扑。
拓扑图给出网络服务器、工作站的网络配置和相互间的连接，它的结构主要有星型结构、总线结构、树型结构、网状结构、蜂窝状结构、分布式结构等。
星型结构星型结构是指各工作站以星型方式连接成网。
网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。
它具有如下特点：结构简单，便于管理；控制简单，便于建网；网络延迟时间较小，传输误差较低。
但缺点也是明显的：成本高、可靠性较低、资源共享能力也较差。
环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。
环型结构具有如下特点：信息流在网中是沿着固定方向流动的，两个节点仅有一条道路，故简化了路径选择的控制；环路上各节点都是自举控制，故控制软件简单；由于信息源在环路中是串行地穿过各个节点，当环中节点过多时，势必影响信息传输速率，使网络的响应时间延长；环路是封闭的，不便于扩充；可靠性低，一个节点故障，将会造成全网瘫痪；维护难，对分支节点故障定位较难。
总线型结构总线结构是指各工作站和服务器均挂在一条总线上，各工作站地位平等，无中心节点控制，公用总线上的信息多以基带形式串行传递，其传递方向总是从发送信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。
各节点在接受信息时都进行地址检查，看是否与自己的工作站地址相符，相符则接收网上的信息。
总线型结构的网络特点如下：结构简单，可扩充性好。
当需要增加节点时，只需要在总线上增加一个分支接口便可与分支节点相连，当总线负载不允许时还可以扩充总线；使用的电缆少，且安装容易；使用的设备相对简单，可靠性高；维护难，分支节点故障查找难。
网络拓扑构造总汇星型构造星型拓扑构造是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
中心节点可以是文件效劳器，也可以是连接设备。
常见的中心节点为集线器。
星型拓扑构造的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。
因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。
优点：〔1〕控制简单。
任何一站点只和中央节点相连接，因而介质控制方法简单，致使协议也十分简单。
易于网络监控和管理。
〔2〕故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进展故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。
〔3〕方便效劳。
中央节点可以方便地对各个站点提供效劳和网络重新配置。
缺点：〔1〕需要消耗大量的电缆，安装、维护的工作量也骤增。
〔2〕中央节点负担重，形成“瓶颈〞，一旦发生故障，则全网受影响。
〔3〕各站点的分布处理能力较低。
总的来说星型拓扑构造相对简单，便于管理，建网容易，是目前局域网普采用的一种拓扑构造。
采用星型拓扑构造的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备，因此*根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。
这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑：如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大局部组件就会被断开。
环型构造环型构造由网络中假设干节点通过点到点的链路首尾相连形成一个闭合的环，这种构造使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。
计算机网络应用按网络拓扑结构分类计算机网络的拓扑结构是指网络中各个站点相互连接的形式。
在局域网中明确一点讲就是文件服务器、工作站(连接在网络上的计算机、大容量的外存、高速打印机等设备均可看作是网络上的一个节点，也称工作站）和电缆等的连接形式。
1．星型网络星型网络拓扑结构由中央节点和其它从属节点构成。
其中，中央节点可以与其它节点直接进行通信，而其它节点间通信则要通过中央节点。
在星型网络中，中央节点通常是指集线器或交换机等设备。
例如，使用集线器组建而成的局域网便是一种典型的星型网络，如图1-14所示。
图1-14 星型网络拓扑结构在星型网络中，任何两台计算机要进行通信都必须经过中央节点，所以中央节点需要执行集中式的通信控制策略，以保证网络的正常运行，这使得中央节点的负担往往较重，而且一旦中央节点出现故障，将会导致整个网络的瘫痪。
2．总线型网络总线型网络是指采用一条中央主电缆连接多个节点，在电缆两端都要加装终接器匹配而构成的一种网络类型。
其拓扑结构如图1-15所示。
图1-15 总线型网络拓扑结构在总线型网络中，所有计算机都必须使用专用的硬件接口直接连接在总线上，任何一个节点的信息都能沿着总线向两个方向进行传输，并且能被总线上的任何一个节点所接收。
由于总线型网络中的信息向四周传播，类似于广播电台，所以总线型网络也被称为广播式网络。
由于总线负载能力的原因，其长度有一定限制，且一条总线也只能连接一定数量的计算机。
除此之外，它也具有网络结构简单、灵活，便于扩展；网络的可靠性高，网络响应速度快，且资源共享能力强等优点。
3．环型网络在环型网络中，各节点首尾相连形成一个闭合型的环型线路。
其拓扑结构如图1-16所示。
在环形网络中，其信息的传递是单向的，即沿环网的一个方向从一个节点传到另一个节点。
在这个过程中，由环型网络内的各节点（信息发送节点除外）通过对比信息流内的目的地址来决定是否接收该信息。
计算机计算机计算机图1-16 环型网络拓扑结构由于信息在环型网络内沿固定方向流动，并且两个节点间仅有唯一的通路，因此简化了路径选择的控制。
网络拓扑结构总汇
星型结构
星型拓扑结构就是用一个节点作为中心节点,其她节点直接与中心节点相连构成的网络。
中心节点可以就是文件服务器,也可以就是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络,整个网络由中心节点执行集中式通行控制管理,各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点,再由中心节点负责将数据送到目地节点。
因此,中心节点相当复杂,而各个节点的通信处理负担都很小,只需要满足链路的简单通信要求。
优点:
(1)控制简单。
任何一站点只与中央节点相连接,因而介质访问控制方法简单,致使访问协议也十分简单。
易于网络监控与管理。
(2)故障诊断与隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测与定位,单个连接点的故障只影响一个设备,不会影响全网。
(3)方便服务。
中央节点可以方便地对各个站点提供服务与网络重新配置。
缺点:
(1)需要耗费大量的电缆,安装、维护的工作量也骤增。
(2)中央节点负担重,形成“瓶颈”,一旦发生故障,则全网受影响。
(3)各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单,便于管理,建网容易,就是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网,一般使用双绞线或光纤作为传输介质,符合综合布线标准,能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑,然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备,因此某根电缆出现问题时只会影响到那一台设备,而网络的其她组件依然可正常运行。
这个优点极其重要,这也正就是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑:
如果星型网络扩展到包含与主网络设备相连的其它网络设备,这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题就是:如果中心点出现故障,网络的大部分组件就会被断开。
环型结构
环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环,这种结构使公共传输电缆组成环型连接,数据在环路中沿着一个方向在各个节点间传输,信息从一个节点传到另一个节点。
这种结构的网络形式主要应用于令牌网中,在这种网络结构中各设备就是直接通过电缆来串接的,最后形成一个闭环,整个网络发送的信息就就是在这个环中传递,通常把这类网络称之为"令牌环网"。
实际上大多数情况下这种拓扑结构的网络不会就是所有计算机真的要连接成物理上的环型,一般情况下,环的两端就是通过一个阻抗匹配器来实现环的封闭的,因为在实际组网过程中因地理位置的限制不方便真的做到环的两端物理连接。
这种拓扑结构的网络主要有如下几个特点:
(1)这种网络结构一般仅适用于IEEE 802、5的令牌网(Token ring network),在这种网络中,"令牌"就是在环型连接中依次传递。
所用的传输介质一般就是同轴电缆。
(2)这种网络实现也非常简单,投资最小。
可以从其网络结构示意图中瞧出,组成这个网络除了各工作站就就是传输介质--同轴电缆,以及一些连接器材,没有价格昂贵的节点集中设备,如集线器与交换机。
但也正因为这样,所以这种网络所能实现的功能最为简单,仅能当作一般的文件服务模式;
(3)传输速度较快:在令牌网中允许有16Mbps的传输速度,它比普通的10Mbps以太网要快许多。
当然随着以太网的广泛应用与以太网技术的发展,以太网的速度也得到了极大提高,目前普遍都能提供100Mbps的网速,远比16Mbps要高。
(4)维护困难:从其网络结构可以瞧到,整个网络各节点间就是直接串联,这样任何一个节点出了故障都会造成整个网络的中断、瘫痪,维护起来非常不便。
另一方面因为同轴电缆所采用的就是插针式的接触方式,所以非常容易造成接触不良,网络中断,而且这样查找起来非常困难,这一点相信维护过这种网络的人都会深有体会。
(5)扩展性能差:也就是因为它的环型结构,决定了它的扩展性能远不如星型结构的好,如果要新添加或移动节点,就必须中断整个网络,在环的两端作好连接器才能连接。
环型结构具有如下特点:信息流在网中就是沿着固定方向流动的,两个节点仅有一条道路,故简化了路径选择的控制;环路上各节点都就是自举控制,故控制软件简单;由于信息源在环路中就是串行地穿过各个节点,当环中节点过多时,势必影响信息传输速率,使网络的响应时间延长;环路就是封闭的,不便于扩充;可靠性低,一个节点故障,将会造成全网瘫痪;维护难,对分支节点故障定位较难。
总线型结构
这种网络拓扑结构中所有设备都直接与总线相连,它所采用的介质一般也就是同轴电缆(包括粗缆与细缆),不过现在也有采用光缆作为总线型传输介质的,如后面我们将要讲的ATM 网、Cable Modem所采用的网络等都属于总线型网络结构。
总线结构就是指各工作站与服务器均挂在一条总线上,各工作站地位平等,无中心节点控制,公用总线上的信息多以基带形式串行传递,其传递方向总就是从发送信息的节点开始向两端扩散,如同广播电台发射的信息一样,因此又称广播式计算机网络。
各节点在接受信息时都进行地址检查,瞧就是否与自己的工作站地址相符,相符则接收网上的信息。
总线型结构的网络特点如下:结构简单,可扩充性好。
当需要增加节点时,只需要在总线上增加一个分支接口便可与分支节点相连,当总线负载不允许时还可以扩充总线;使用的电缆少,且安装容易;使用的设备相对简单,可靠性高;维护难,分支节点故障查找难。
这种结构具有以下几个方面的特点:
(1)组网费用低:从示意图可以这样的结构根本不需要另外的互联设备,就是直接通
过一条总线进行连接,所以组网费用较低;
(2)这种网络因为各节点就是共用总线带宽的,所以在传输速度上会随着接入网络的用户的增多而下降;
(3)网络用户扩展较灵活:需要扩展用户时只需要添加一个接线器即可,但所能连接的用户数量有限;
(4)维护较容易:单个节点失效不影响整个网络的正常通信。
但就是如果总线一断,则整个网络或者相应主干网段就断了。
(5)这种网络拓扑结构的缺点就是一次仅能一个端用户发送数据,其它端用户必须等待到获得发送权。
在EAI中与星型结构相对
混合性拓扑结构
分布式结构
分布式结构的网络就是将分布在不同地点的计算机通过线路互连起来的一种网络形式,分布式结构的网络具有如下特点:由于采用分散控制,即使整个网络中的某个局部出现故障,也不会影响全网的操作,因而具有很高的可靠性;网中的路径选择最短路径算法,故网上延迟时间少,传输速率高,但控制复杂;各个节点间均可以直接建立数据链路,信息流程最短;便于全网范围内的资源共享。
缺点为连接线路用电缆长,造价高;网络管理软件复杂;报文分组交
换、路径选择、流向控制复杂;在一般局域网中不采用这种结构。
树型结构
树型结构就是分级的集中控制式网络,与星型相比,它的通信线路总长度短,成本较低,节点易于扩充,寻找路径比较方便,但除了叶节点及其相连的线路外,任一节点或其相连的线路故障都会使系统受到影响。
1、优点
易于扩充。
树形结构可以延伸出很多分支与子分支,这些新节点与新分支都能容易地加入网内。
故障隔离较容易。
如果某一分支的节点或线路发生故障,很容易将故障分支与整个系统隔离开来。
2、缺点
各个节点对根节点的依赖性太大。
如果根发生故障,则全网不能正常工作。
网状拓扑结构
在网状拓扑结构中,网络的每台设备之间均有点到点的链路连接,这种连接不经济,只有每个站点都要频繁发送信息时才使用这种方法。
它的安装也复杂,但系统可靠性高,容错能力强。
有时也称为分布式结构。
网状拓扑的优点:
(1) 网络可靠性高,一般通信子网中任意两个节点交换机之间,存在着两条或两条以上的通信路径,这样,当一条路径发生故障时,还可以通过另一条路径把信息送至节点交换机。
(2) 网络可组建成各种形状,采用多种通信信道,多种传输速率。
(3) 网内节点共享资源容易。
(4) 可改善线路的信息流量分配。
(5) 可选择最佳路径,传输延迟小。
网状拓扑的缺点:
(1) 控制复杂,软件复杂。
(2) 线路费用高,不易扩充。
网状拓扑结构一般用于Internet骨干网上,使用路由算法来计算发送数据的最佳路径。
网络拓扑结构总表。
