目录摘要 (1)目录 (1)绪论 (3)第一章汽车防撞报警系统设计简介 (4)1.1 设计概要 (4)1.1.1设计任务与要求 (4)1.1.2研究方法 (4)1.1.3解决的关键问题 (4)1.2 汽车防撞报警系统设计的意义 (5)第二章设计思路分析 (7)2.1 系统总体方案 (7)2.2 工作原理 (8)2.3 控制器AT89C2051的功能特点 (8)第三章系统硬件电路设计 (9)3.1 系统硬件方案设计 (9)3.2 遥控器控制框图 (10)3.3 工作原理剖析 (11)3.3.1传感器的选择 (11)3.3.2超声波的发射与接收电路 (11)3.3.3测速原理 (12)3.4 实物设计所能达到的功能及操作说明 (12)第四章系统软件电路设计 (14)4.1 主程序 (14)4.2 串口通信模块——transplant．C (15)4.3 程序编写 (16)第五章调试与测试 (18)总结 (19)参考文献 (20)附录1 (20)附录2 (22)致谢 (25)绪论随着时代的发展及社会的进步，越来越多的汽车进入了普通人的家庭。
汽车逐渐成为人们生活中不可缺少的一部分。
尽管公路条件在不断地改进，但仍然避免不了公路上汽车拥挤的现状，再加上设计车速不断提高，恶性交通事故无时无刻不在发生，给人们和社会带来了巨大的生命与财产损失。
汽车防撞报警系统也因此应用而生。
汽车防撞报警系统是一种当汽车离障碍物较近时向司机预先发出报警信号的装置，通常系统的各个探测器安装于汽车的几个关键的车身部位，能探测到接近车身的行人、车辆和周围的障碍物，能向司机或乘客提前发出即将发生撞车危险的信号，促使司机甚至撇开司机采取应急措施处理特殊险情，避免损失。
同时当汽车发生故障时，可以通过按动警示信号键向过往的车辆发送无线警示信号，提醒过往车辆的司机注意，从而更有效地避免交通事故的发生。
汽车的各种方便性正不断地被人们所接受，现如今如同是一般的家用电器一样地进入平常百姓的家中，开发本系统，可以广泛地安装于各种家用轿车、客车、货车等，如与车载微型电脑相配合，可以实现更多的人工智能化操作，是实现汽车无人驾驶必不可少的一个组成部分，也是未来汽车的发展方向，因此运用前景是相当可观。

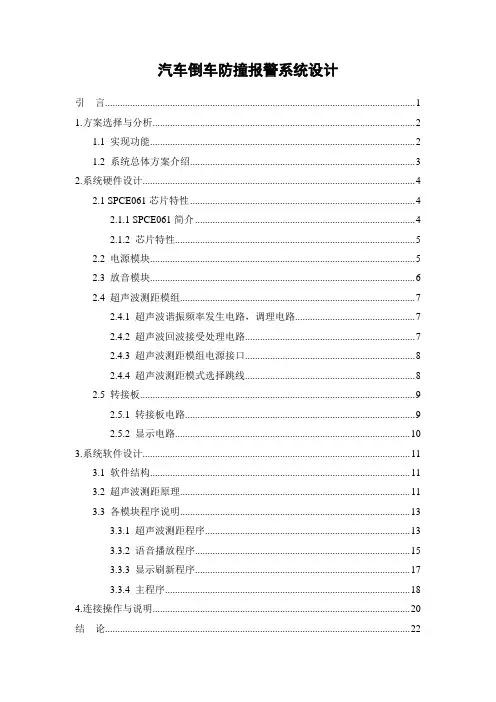

汽车倒车防撞报警系统设计引言 (1)1.方案选择与分析 (2)1.1 实现功能 (2)1.2 系统总体方案介绍 (3)2.系统硬件设计 (4)2.1 SPCE061芯片特性 (4)2.1.1 SPCE061简介 (4)2.1.2 芯片特性 (5)2.2 电源模块 (5)2.3 放音模块 (6)2.4 超声波测距模组 (7)2.4.1 超声波谐振频率发生电路，调理电路 (7)2.4.2 超声波回波接受处理电路 (7)2.4.3 超声波测距模组电源接口 (8)2.4.4 超声波测距模式选择跳线 (8)2.5 转接板 (9)2.5.1 转接板电路 (9)2.5.2 显示电路 (10)3.系统软件设计 (11)3.1 软件结构 (11)3.2 超声波测距原理 (11)3.3 各模块程序说明 (13)3.3.1 超声波测距程序 (13)3.3.2 语音播放程序 (15)3.3.3 显示刷新程序 (17)3.3.4 主程序 (18)4.连接操作与说明 (20)结论 (22)参考文献 (23)引言倒车报警又称泊车辅助系统，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了安全性。
一般由超声波传感器（俗称探头）、控制器和显示器等部分组成，现在市场上的倒车报警大多采用超声波测距原理，驾驶者在倒车时，启动倒车报警，在控制器的控制下，由装置于车尾保险杠上制器进行数据处理，判断出障碍物的位置，由显示器显示距离并发出警示信号，得到及时警示，从而使驾驶者倒车时做到心中有数，使倒车变得更轻松的探头发送超声波，遇到障碍物，产生回波信号，传感器接收到回波信号后经控。
倒车报警的提示方式可分为液晶、语言和声音三种；接收方式有无线传输和有线传输等。
本方案采用语音提示的方式，利用SPCE061A 单片机所具备的单芯片语音功能，外接三个超声波测距模组，组成一个示例的倒车报警系统，语音提示报警（0.35m~1.5m）范围内的障碍物。
测控电路设计专业：测控技术与仪器班级：07050342姓名：XX学号： XX汽车倒车防撞报警装置1．设计思路超声波指向性强，能量消耗缓慢，在介质中传播较远，用于距离测量。
超声波发射器向某一方向发射超声波，在发射的同时单片机开始计时，超声波遇到障碍物立即返回来，超声波接收器收到反射波就立即停止计时。
V=340t/2，计算出车距障碍物的距离。
报警的临界距离设为0.5m，通过单片机记录时间，求出时间差t，单片机计算出障碍物距离S。
当S＞0.5m时，扬声器不报警；当S＜0.5m时，驱动扬声器报警。
2．方案设计2.1 倒车防撞报警系统工作框图图 1 报警系统框图(1)8051单片机及其外围电路：产生脉冲信号，控制555时基振荡电路产生高频电压信号，并负责定时和报警的作用。
(2)555时基振荡电路：产生高频电压信号，驱动超声波发射探头发出超声波。
(3)超声波探头：发出和接收超声波信号。
(4)增益放大电路：放大超声波接收电路接收的微弱信号。
(5)滤波电路：滤掉杂波和干扰脉冲等环境噪声。
(6)整形电路：输出不同的电平来产生上升或下降沿触发，转换成数字脉冲去触发单片机的外中断引脚。
2.2 主要芯片的选择AT89C51单片机、40KHZ收发分体式超声波传感器（由一支发射传感器UCM-T40K1和一支接收传感器UCM-R40K1组成）图 2 压电式超声波传感器结构超声波工作原理：本设计使用压电式超声波传感器。
压电式超声波发生器实际上是利用压电晶体的谐振来工作的，超声波发生器内部结构如图2所示，它有两个压电晶片和一个共振板，当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。
反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转化为电信号，这时它就成为超声波传感器。
压电陶瓷晶片有一个固定的谐振频率，即中心频率f0（本设计中中心频率为40kHz）。
