多联机技术基础原理

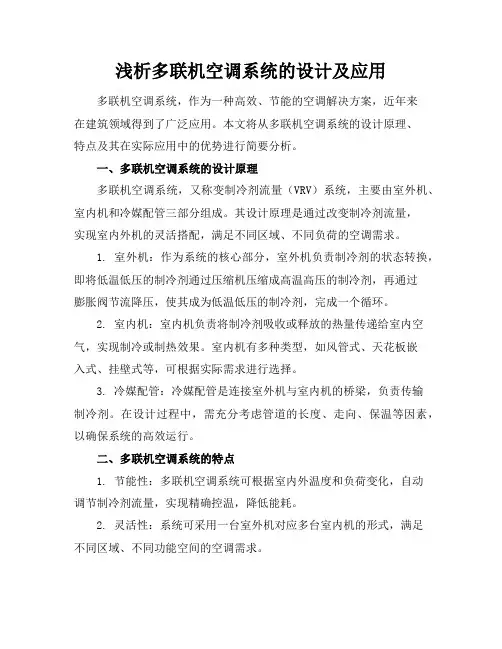

浅析多联机空调系统的设计及应用多联机空调系统，作为一种高效、节能的空调解决方案，近年来在建筑领域得到了广泛应用。

本文将从多联机空调系统的设计原理、特点及其在实际应用中的优势进行简要分析。

一、多联机空调系统的设计原理多联机空调系统，又称变制冷剂流量（VRV）系统，主要由室外机、室内机和冷媒配管三部分组成。

其设计原理是通过改变制冷剂流量，实现室内外机的灵活搭配，满足不同区域、不同负荷的空调需求。

1. 室外机：作为系统的核心部分，室外机负责制冷剂的状态转换，即将低温低压的制冷剂通过压缩机压缩成高温高压的制冷剂，再通过膨胀阀节流降压，使其成为低温低压的制冷剂，完成一个循环。

2. 室内机：室内机负责将制冷剂吸收或释放的热量传递给室内空气，实现制冷或制热效果。

室内机有多种类型，如风管式、天花板嵌入式、挂壁式等，可根据实际需求进行选择。

3. 冷媒配管：冷媒配管是连接室外机与室内机的桥梁，负责传输制冷剂。

在设计过程中，需充分考虑管道的长度、走向、保温等因素，以确保系统的高效运行。

二、多联机空调系统的特点1. 节能性：多联机空调系统可根据室内外温度和负荷变化，自动调节制冷剂流量，实现精确控温，降低能耗。

2. 灵活性：系统可采用一台室外机对应多台室内机的形式，满足不同区域、不同功能空间的空调需求。

3. 占用空间小：室外机占地面积较小，室内机隐蔽安装，节省建筑空间。

4. 安装方便：多联机空调系统采用模块化设计，安装简便，缩短施工周期。

5. 运行安静：室内外机采用低噪音设计，为用户提供舒适的居住环境。

三、多联机空调系统在实际应用中的优势1. 适用于多种建筑类型：多联机空调系统可广泛应用于住宅、商业、办公等建筑，满足不同场景的空调需求。

2. 智能化程度高：系统具备远程监控、故障诊断等功能，方便用户管理和维护。

3. 节省运行成本：相较于传统空调系统，多联机空调系统在运行过程中具有更高的能效比，降低用户电费支出。

4. 环保性强：系统采用环保制冷剂，减少对环境的污染。

电子膨胀阀
电子膨胀阀
单向阀
室外换热器 室外机
室内换热器
制冷
制热
图1 VRV空调系统示意图
技术特点
• 优秀的部分负荷特性，显著的使用节能效 果 机组最高EER值设计在机组满负荷的5075%。 • 设计和使用上高度灵活 • 独立系统，分散组合，充分满足建筑物分 区控制的需要 • 室内机形式多样化，室内外机噪声低
多联式空调系统（又叫变制冷剂流量空调系统简称VRV）上世纪90年代 初被引入我国，以其部分负荷运行时能效比较高，季节能效比较高等胀阀
室内换热器
四通阀
室内机
室内换热器 电子膨胀阀
电子膨胀阀
室内换热器
压 缩 机
压 缩 机
单向阀
室外换热器
室内换热器 气液 分离 器
多联机原理
多联机概念
多联式空调（热泵）机组简称多联机。 VRV (Variable refrigerant Volume) 系统 VRF (Variable refrigerant Flow)系统 • GB/T 18837-2002定义 • 一台或数台风冷室外机连接数台相同 或不同型式、容量的直接蒸发式室内 机构成的单一制冷循环系统，它可以 向一个或数个区域直接提供处理后的 空气。
• 优异的控制特性
• 室内机的独立控制 室内机装有电子膨胀阀 • 精确的室温和舒适度控制 • 负荷的调节范围宽 室内机与室外机的容量配比一般为50-130%。 • 控制方式选择多，并且具有自动诊断功能 • 工作温度范围宽
技术特点
• 安装和维护简单 • 不需专门的制冷机房 • 分散布置：屋顶、地面、阳台、设备层等 通风较好的空间 • 减少配管配线工序，降低安装费用

空调多联机组工作原理以空调多联机组工作原理为标题，我们来解析一下多联机组的工作原理。

空调多联机组是一种集中供冷供热的系统，可以同时连接多个室内机与一个室外机，实现多个室内空间的温控。

下面我们将从多联机组的组成、工作流程、控制方式等方面进行详细介绍。

一、多联机组的组成空调多联机组主要由室内机、室外机和连接管道组成。

室内机负责空气处理，包括制冷、制热和通风等功能；室外机则负责热交换和压缩机的工作；连接管道用于将室内机与室外机连接起来，传输制冷剂和热量。

二、多联机组的工作流程多联机组的工作流程大致分为制冷模式和制热模式两种情况。

1. 制冷模式当空调系统处于制冷模式时，室外机中的压缩机将制冷剂吸入，压缩并转化为高温高压气体。

然后，高温高压气体通过连接管道进入室内机，室内机的蒸发器将高温高压气体释放出的热量吸收，制冷剂因此冷却并变为低温低压气体。

低温低压气体再通过连接管道返回室外机，室外机的冷凝器将低温低压气体释放的热量排出，制冷剂因此变为高温高压液体。

最后，高温高压液体经过膨胀阀减压后，再次进入室外机中的蒸发器，循环往复，达到制冷的目的。

2. 制热模式当空调系统处于制热模式时，工作流程与制冷模式类似，只是压缩机所处的位置发生了变化。

此时，室外机中的压缩机将制冷剂吸入，压缩并转化为高温高压气体。

高温高压气体通过连接管道进入室内机，室内机的冷凝器将高温高压气体释放的热量吸收，制冷剂因此冷却并变为高温高压液体。

高温高压液体再通过连接管道返回室外机，室外机的蒸发器将高温高压液体释放的热量排出，制冷剂因此变为低温低压液体。

最后，低温低压液体经过膨胀阀减压后，再次进入室外机中的蒸发器，循环往复，达到制热的目的。

三、多联机组的控制方式多联机组可以通过集中控制或分机控制两种方式进行控制。

1. 集中控制集中控制是指通过一个主控制器来集中控制多个室内机的运行。

主控制器可以根据需要，对不同的室内机进行不同的温度设定，实现不同空间的独立温控，提高了空调系统的灵活性和舒适性。

变频多联机的系统工作原理
变频多联机系统的工作原理可以概括为以下几点:
1. 系统由多台室外机连接同一室内机组成
变频多联机系统是将多台室外机与同一室内机连接,组成一个相对独立的空调系统。

2. 室外机采用变频压缩技术
室外机使用变频压缩机,可以改变工作频率,调节制冷量。

3. 室内机分配冷量控制舒适度
室内机根据负载需求,分配每个室外机的工作冷量,以达到舒适度控制。

4. 室外机可灵活开启关闭
多台室外机可以根据需要灵活开启或关闭,节省能源。

5. 内机协调各外机运行参数
室内机可以协调各室外机的具体运行参数,实现系统优化运行。

6. 室外机可单独检修不影响用能
其中一台室外机发生故障也可以单独检修,而不会完全停机影响使用。

7. 采用精密控制技术协调运行
采用先进的控制技术,实时监控协调各室外机高效协同运行。

8. 可以灵活扩增室外机容量
随着负载增长可以继续扩增室外机数量,无需更换室内机。

9. 运行参数可根据需求变化实时调整
可以根据实际冷负荷需要随时调整各室外机以及整机的运行参数。

10. 实现高效、经济且可靠的空调供冷
综上特性,变频多联机实现了高效、经济且可靠的空调供冷。

综上所述,这些是变频多联机系统的主要工作方式和科学原理。

该技术已在中大型空调领域得到广泛应用。
