三极管和继电器的接法

三极管控制电磁继电器的工作原理
电磁继电器是通过电流来控制开关的装置，其工作原理是利用电磁感应原理。

当继电器的控制电路通电时，电流会流经线圈，产生磁场，使得铁芯上的可动触头被吸引，接通继电器的主电路，从而实现开关控制。

三极管是一种电子元器件，其特点是可以放大电流和电压。

在控制电磁继电器时，通常需要使用三极管放大控制信号，使得线圈中的电流达到控制范围之内，同时避免过大电流对电路的损坏。

具体的工作原理是将控制信号通过基极输入到三极管中，经过放大后输出到线圈中，激活继电器的操作。

同时，为了避免电磁感应产生的反向电动势对电路造成干扰，通常还需要加入反向二极管来保护电路稳定性。

总的来说，三极管控制电磁继电器的工作原理简单明了，是一种常用的开关控制方式。

继电器线圈需要约50mA电流才能使继电器吸合，一般的集成电路不能提供这样大的电流，因此必须进行扩流，即驱动。

图1.21所示为用NPN型三极管驱动继电器的电路图，图中阴影部分为继电器电路，继电器线圈作为集电极负载而接到集电极和正电源之间。

当输入为0V时，三极管截止，继电器线圈无电流流过，则继电器释放（OFF）；相反，当输入为+VCC时，三极管饱和，继电器线圈有相当的电流流过，则继电器吸合（ON）。

图1.21 用NPN三极管驱动继电器电路图
续流二极管的作用：将三极管由饱和变为截止时继电器线圈两端产生的反向电动势通过图中箭头所指方向放电，使三极管集电极对地的电压最高不超过+VCC +0.7V，保护三极管。

图1.21中当输入为+VCC时的三极管可靠地饱和，即有βIb>Ies，假设Vcc = 5V，Ies=50mA,β=100,则有Ib>0.5mA，而Ib=(Vcc-Vbe)/R1-Vbe/R2，若R2=4.7K，则R1<6.63K，为兼顾三极管的饱和深度和β的离散性，一般取R1=3.6K左右即可。

若取R1=3.6K，控制端为+VCC时，应能提供1.2mA的驱动电流（流过R1），而许多IC（如标准8051单片机）输出的高电平达不到这个要求，但它的低电平驱动能力较强（如标准8051单片机I/O口输出低电平能提供20mA的驱动电流（漏电流），则应该用如图1.22所示的电路来驱动继电器。

图1.22 用PNP三极管驱动继电器电路图图1.22 改用PNP型三极管，电流方向、电压极性和继电器逻辑都应有所变化。

当输入为0V时，三极管饱和，继电器吸合；当输入为+VCC时，三极管截止，继电器释放。

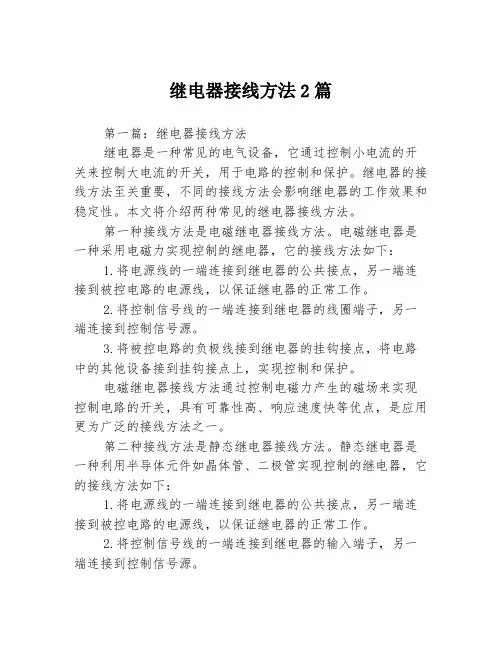

继电器接线方法2篇第一篇：继电器接线方法继电器是一种常见的电气设备，它通过控制小电流的开关来控制大电流的开关，用于电路的控制和保护。

继电器的接线方法至关重要，不同的接线方法会影响继电器的工作效果和稳定性。

本文将介绍两种常见的继电器接线方法。

第一种接线方法是电磁继电器接线方法。

电磁继电器是一种采用电磁力实现控制的继电器，它的接线方法如下：1.将电源线的一端连接到继电器的公共接点，另一端连接到被控电路的电源线，以保证继电器的正常工作。

2.将控制信号线的一端连接到继电器的线圈端子，另一端连接到控制信号源。

3.将被控电路的负极线接到继电器的挂钩接点，将电路中的其他设备接到挂钩接点上，实现控制和保护。

电磁继电器接线方法通过控制电磁力产生的磁场来实现控制电路的开关，具有可靠性高、响应速度快等优点，是应用更为广泛的接线方法之一。

第二种接线方法是静态继电器接线方法。

静态继电器是一种利用半导体元件如晶体管、二极管实现控制的继电器，它的接线方法如下：1.将电源线的一端连接到继电器的公共接点，另一端连接到被控电路的电源线，以保证继电器的正常工作。

2.将控制信号线的一端连接到继电器的输入端子，另一端连接到控制信号源。

3.将被控电路的负极线接到继电器的输出端子，将电路中的其他设备接到输出端子上，实现控制和保护。

静态继电器接线方法通过控制半导体元件的导通和截止来实现控制电路的开关，具有响应速度快、寿命长等优点，被广泛应用于电力、电子、机械等领域。

以上是两种常见的继电器接线方法，应根据具体情况选择合适的接线方式。

在接线过程中要注意安全问题，遵守规范标准，以确保继电器的正常工作和使用效果。

第二篇：继电器接线方法继电器是一种常用的电气控制设备，通过控制小电流的开关来控制大电流的开关，实现电路的控制、保护和调节等功能。

在继电器的使用中，正确的接线方法是保证其正常工作的重要条件之一。

本文将介绍两种常见的继电器接线方法。

第一种接线方法是通用继电器接线方法。

3极管控制的继电器电路继电器和三极管是常用的电子元件，它们的结合可构成复杂的电路。

本文将介绍如何用三极管控制继电器的电路。

首先，我们需要了解继电器和三极管的基本原理。

继电器是一种电子开关，由线圈和触点构成。

当电流通过线圈时，产生磁场，使触点闭合或断开，以达到控制电路通断的目的。

继电器有多种类型，可根据用途、控制电压等进行分类。

三极管是一种半导体元件，广泛应用于电子电路中。

它有三个引脚：发射极、基极和集电极。

基极的电信号可以控制集电极的电流，因此三极管可以被用作放大器、开关等。

将继电器和三极管结合起来，可以形成一个可控开关。

控制信号到达三极管的基极，将触点控制信号放大到足以驱动继电器的电流水平，这使得触点闭合或断开。

通过控制三极管的基极电压，可以控制继电器的通断。

在这个电路中，三极管Q1被用作开关，继电器K1的触点可以闭合或断开电路。

当电路中的控制信号达到Q1的基极时，Q1的集电极电流将被放大，从而驱动K1的线圈，使其触点闭合或断开。

下面是这个电路的工作过程：1. 当未经过控制信号时，Q1的基极电压为0，Q1的集电极电流为0，K1的线圈没有被激活，其触点处于断开状态。

2. 当控制信号到达Q1的基极时，Q1的集电极电流将被放大，足以激活K1的线圈，使其触点闭合。

3. 当控制信号停止时，Q1的基极电压为0，Q1的集电极电流也将变为0，K1的线圈因没有驱动而变回原来状态，其触点再次断开。

需要注意的是，三极管的放大倍数越大，驱动继电器的电流就越大。

因此，在设计这种电路时，应考虑选用合适的三极管和电阻，以保证电路的正常工作。

继电器和三极管的结合，不仅可以控制通断电路，还可以防止过负载和保护控制设备。

此外，在实际电路设计中，还可以应用三极管控制继电器进行计时、计数等特定功能。

总之，三极管控制的继电器电路可以实现复杂的控制功能，可以灵活地应用于各种电器设备。

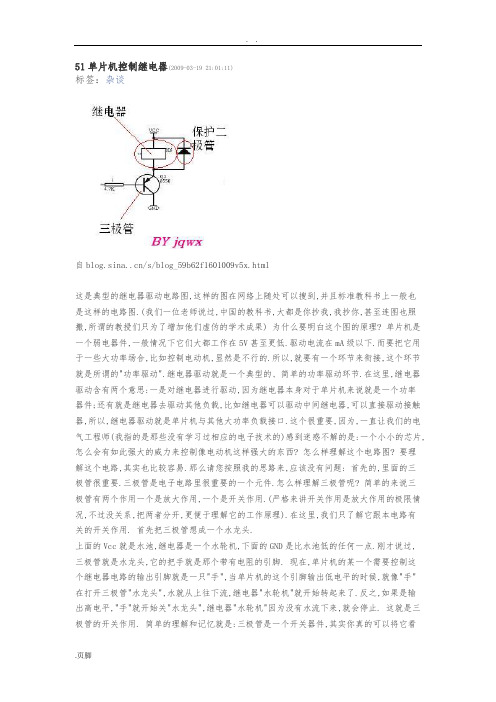

51单片机控制继电器(2009-03-19 21:01:11)标签：杂谈自/s/blog_59b62f1601009v5x.html这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图.(我们一位老师说过,中国的教科书,大都是你抄我,我抄你,甚至连图也照搬,所谓的教授们只为了增加他们虚伪的学术成果) 为什么要明白这个图的原理? 单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西? 怎么样理解这个电路图? 要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题: 首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢? 简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用. 首先把三极管想成一个水龙头.上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚. 现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止. 这就是三极管的开关作用. 简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别). 图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端阴极一定是接Vcc接1K电阻9．5．2 器件和原理继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

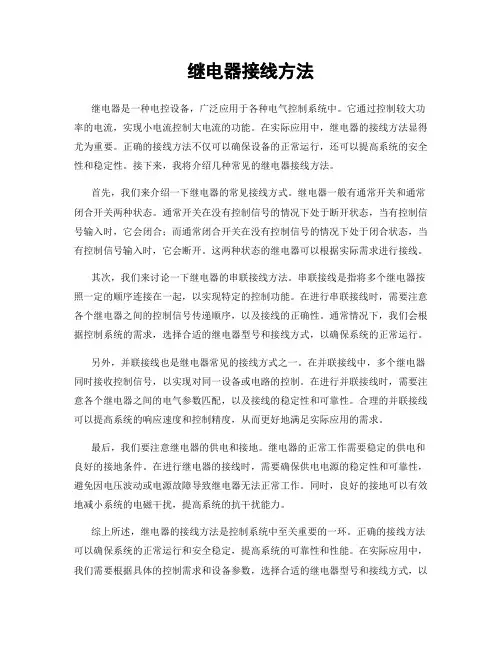

继电器接线方法继电器是一种电控设备，广泛应用于各种电气控制系统中。

它通过控制较大功率的电流，实现小电流控制大电流的功能。

在实际应用中，继电器的接线方法显得尤为重要。

正确的接线方法不仅可以确保设备的正常运行，还可以提高系统的安全性和稳定性。

接下来，我将介绍几种常见的继电器接线方法。

首先，我们来介绍一下继电器的常见接线方式。

继电器一般有通常开关和通常闭合开关两种状态。

通常开关在没有控制信号的情况下处于断开状态，当有控制信号输入时，它会闭合；而通常闭合开关在没有控制信号的情况下处于闭合状态，当有控制信号输入时，它会断开。

这两种状态的继电器可以根据实际需求进行接线。

其次，我们来讨论一下继电器的串联接线方法。

串联接线是指将多个继电器按照一定的顺序连接在一起，以实现特定的控制功能。

在进行串联接线时，需要注意各个继电器之间的控制信号传递顺序，以及接线的正确性。

通常情况下，我们会根据控制系统的需求，选择合适的继电器型号和接线方式，以确保系统的正常运行。

另外，并联接线也是继电器常见的接线方式之一。

在并联接线中，多个继电器同时接收控制信号，以实现对同一设备或电路的控制。

在进行并联接线时，需要注意各个继电器之间的电气参数匹配，以及接线的稳定性和可靠性。

合理的并联接线可以提高系统的响应速度和控制精度，从而更好地满足实际应用的需求。

最后，我们要注意继电器的供电和接地。

继电器的正常工作需要稳定的供电和良好的接地条件。

在进行继电器的接线时，需要确保供电电源的稳定性和可靠性，避免因电压波动或电源故障导致继电器无法正常工作。

同时，良好的接地可以有效地减小系统的电磁干扰，提高系统的抗干扰能力。

综上所述，继电器的接线方法是控制系统中至关重要的一环。

正确的接线方法可以确保系统的正常运行和安全稳定，提高系统的可靠性和性能。

在实际应用中，我们需要根据具体的控制需求和设备参数，选择合适的继电器型号和接线方式，以确保系统的正常运行。

同时，我们还需要注意供电和接地条件，确保系统的稳定性和可靠性。

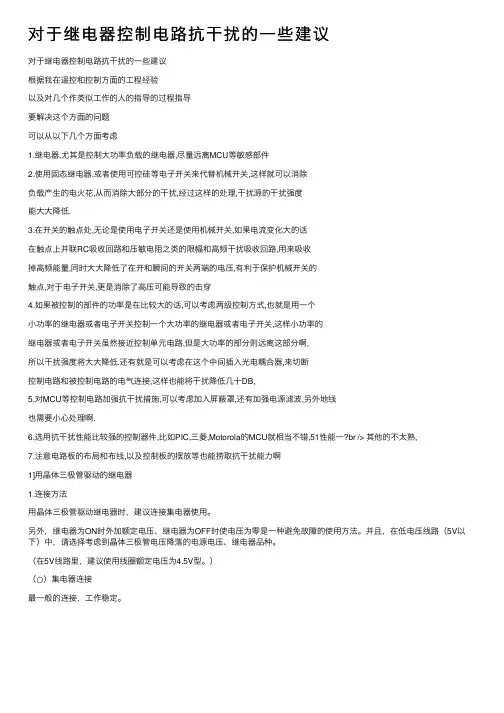

对于继电器控制电路抗⼲扰的⼀些建议对于继电器控制电路抗⼲扰的⼀些建议根据我在遥控和控制⽅⾯的⼯程经验以及对⼏个作类似⼯作的⼈的指导的过程指导要解决这个⽅⾯的问题可以从以下⼏个⽅⾯考虑1.继电器,尤其是控制⼤功率负载的继电器,尽量远离MCU等敏感部件2.使⽤固态继电器,或者使⽤可控硅等电⼦开关来代替机械开关,这样就可以消除负载产⽣的电⽕花,从⽽消除⼤部分的⼲扰,经过这样的处理,⼲扰源的⼲扰强度能⼤⼤降低.3.在开关的触点处,⽆论是使⽤电⼦开关还是使⽤机械开关,如果电流变化⼤的话在触点上并联RC吸收回路和压敏电阻之类的限幅和⾼频⼲扰吸收回路,⽤来吸收掉⾼频能量,同时⼤⼤降低了在开和瞬间的开关两端的电压,有利于保护机械开关的触点,对于电⼦开关,更是消除了⾼压可能导致的击穿4.如果被控制的部件的功率是在⽐较⼤的话,可以考虑两级控制⽅式,也就是⽤⼀个⼩功率的继电器或者电⼦开关控制⼀个⼤功率的继电器或者电⼦开关,这样⼩功率的继电器或者电⼦开关虽然接近控制单元电路,但是⼤功率的部分则远离这部分啊,所以⼲扰强度将⼤⼤降低.还有就是可以考虑在这个中间插⼊光电耦合器,来切断控制电路和被控制电路的电⽓连接,这样也能将⼲扰降低⼏⼗DB,5.对MCU等控制电路加强抗⼲扰措施,可以考虑加⼊屏蔽罩,还有加强电源滤波,另外地线也需要⼩⼼处理啊.6.选⽤抗⼲扰性能⽐较强的控制器件,⽐如PIC,三菱,Motorola的MCU就相当不错,51性能⼀?br /> 其他的不太熟,7.注意电路板的布局和布线,以及控制板的摆放等也能捞取抗⼲扰能⼒啊1]⽤晶体三极管驱动的继电器1.连接⽅法⽤晶体三极管驱动继电器时，建议连接集电器使⽤。

另外，继电器为ON时外加额定电压、继电器为OFF时使电压为零是⼀种避免故障的使⽤⽅法。

并且，在低电压线路（5V以下）中，请选择考虑到晶体三极管电压降落的电源电压、继电器品种。

（在5V线路⾥，建议使⽤线圈额定电压为4.5V型。

继电器接线方法继电器是一种电气控制设备，广泛应用于自动化系统中。

它可以通过控制一个电路的开关来控制另一个电路的开关，从而实现电气信号的控制。

在实际的工程应用中，继电器的接线方法非常重要，正确的接线方法可以确保继电器的正常工作，同时也能保障电气设备和人员的安全。

本文将介绍继电器的接线方法，帮助大家正确、安全地使用继电器。

首先，我们来介绍继电器的基本接线方法。

继电器通常有多个引脚，包括控制端和被控制端。

控制端通常包括触点和线圈，线圈通常用来接通或者断开触点，从而控制被控制端的电路。

在接线时，我们需要根据具体的电路需求来连接继电器的引脚，确保线圈和触点的连接是正确的，以实现所需的控制功能。

其次，需要注意的是继电器的电源供电。

在接线时，我们需要确保继电器的电源供电是稳定可靠的，电压和电流符合继电器的额定要求。

同时，还需要注意继电器的保护措施，例如使用过载保护器、短路保护器等设备，确保继电器在异常情况下能够及时断开电路，避免损坏继电器和其他设备。

另外，继电器的接线需要考虑电气安全。

在接线时，我们需要确保继电器的引脚和线路连接牢固可靠，避免出现松动、接触不良等问题。

同时，还需要注意继电器的绝缘和防护措施，确保继电器在潮湿、灰尘等恶劣环境下能够正常工作，避免发生漏电、触电等安全事故。

最后，还需要注意继电器的接线布局。

在实际的工程应用中，继电器通常需要和其他电气设备一起使用，因此在接线时需要考虑整个电气系统的布局和连接方式，确保继电器和其他设备之间的连接正确可靠，同时还需要考虑布线的美观和整洁，避免出现混乱、杂乱的情况。

总之，继电器的接线方法是电气控制中非常重要的一环，正确的接线方法可以确保继电器的正常工作，同时也能保障电气设备和人员的安全。

在接线时，我们需要注意基本接线方法、电源供电、电气安全和接线布局等方面，确保继电器的正常使用。

希望本文能够帮助大家更好地理解和应用继电器的接线方法。

继电器接线方法继电器是一种电器控制设备，它具有控制系统（输入回路）和被控制系统（输出回路）之间的自动调节、保护和转换功能。

在实际应用中，继电器的接线方法显得尤为重要，正确的接线方法不仅可以确保设备的正常运行，还可以提高设备的使用寿命。

下面我们将详细介绍继电器的接线方法。

1. 电源接线。

首先，我们需要将继电器的电源接线正确连接。

通常情况下，继电器有两个电源端子，一个用于接通电源，一个用于接地。

在接线时，我们需要将电源正极连接到继电器的电源端子上，将电源负极连接到继电器的接地端子上。

这样可以确保继电器正常工作，并且保证了设备的安全性。

2. 控制信号接线。

继电器的控制信号接线也是非常重要的一步。

控制信号通常来自控制系统，可以是电压信号，也可以是电流信号。

在接线时，我们需要将控制信号的正极连接到继电器的控制端子上，将控制信号的负极连接到继电器的接地端子上。

这样可以实现控制信号的传输，从而实现对被控制系统的控制。

3. 输出端子接线。

最后，我们需要将继电器的输出端子正确接线到被控制系统上。

输出端子通常有常开触点和常闭触点，根据实际需求进行选择。

在接线时，我们需要将输出端子的常开触点连接到被控制系统的输入端子上，将输出端子的常闭触点连接到被控制系统的输出端子上。

这样可以实现对被控制系统的自动调节、保护和转换功能。

综上所述，继电器的接线方法是非常重要的，正确的接线方法可以确保设备的正常运行，提高设备的使用寿命。

在接线时，我们需要注意电源接线、控制信号接线和输出端子接线这三个方面，确保每一步都正确无误。

希望以上内容对您有所帮助，谢谢阅读！。

三极管做开关控制继电器的时候，为什么继电器要接在三极管集电极上？接发射极有什么问题吗？在用三极管驱动继电器工作时，不论所用的三极管是PNP型还是NPN型，一般都是将继电器接在三极管的集电极，很少见到将继电器接在三极管的发射极，这是为什么呢？下面我们介绍一下三极管驱动继电器时，为何继电器不接在三极管的发射极？▲ NPN型三极管发射极驱动继电器。

上图所示电路中的继电器接在NPN型三极管9013的发射极，继电器的工作电压为5V。

若Vin端为高电平信号，三极管饱和导通，继电器得电工作；Vin端为低电平信号，三极管截止，继电器失电停止工作。

我们知道，对于NPN型硅三极管，正常工作时，其发射极电压总是比基极电压低约0.6V左右。

假设Vin端所加的高电平信号幅度为3V，那么三极管导通后，即使基极电阻上的压降为0V，其发射极电压也只有2.4V左右，继电器无法获得额定电压而工作。

对于额定电压为5V的继电器，Vin端输入的高电平幅度至少得5V（不考虑基极电阻上的压降），继电器才能工作。

也就是说，继电器接在三极管的发射极，要求前级电路输出的控制信号的幅度至少得接近继电器的额定电压才能通过三极管控制继电器工作，而继电器接在三极管的集电极则不存在这种问题。

我们来看下面电路。

▲ NPN型三极管集电极驱动继电器。

上图电路中，继电器接在NPN三极管的集电极，当Vin端为高电平时，三极管饱和，继电器得电工作；当Vin端为低电平时，三极管截止，继电器停止工作。

在本电路中，Vin端的高电平信号，不论其幅度是0.8V还是100V，只要调整基极电阻R2的阻值，使三极管有一个合适的基极电流，即可使其饱和导通，并使继电器工作。

由此可见，三极管驱动继电器时，将继电器接在三极管的集电极，对输入端控制信号的幅度要求很小，这种接法控制更方便，故三极管驱动继电器时，一般都是接在三极管的集电极。
