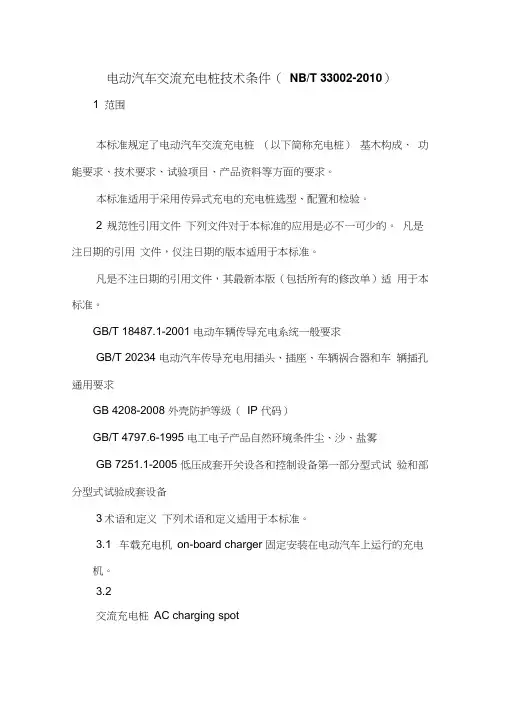

电动汽车交流充电桩技术条件（NB/T 33002-2010）1范围本标准规定了电动汽车交流充电桩（以下简称充电桩）基木构成、功能要求、技术要求、试验项目、产品资料等方面的要求。
本标准适用于采用传异式充电的充电桩选型、配置和检验。
2规范性引用文件下列文件对于本标准的应用是必不一可少的。
凡是注日期的引用文件，仪注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新本版（包括所有的修改单）适用于本标准。
GB/T 18487.1-2001电动车辆传导充电系统一般要求GB/T 20234电动汽车传导充电用插头、插座、车辆祸合器和车辆插孔通用要求GB 4208-2008外壳防护等级（IP代码）GB/T 4797.6-1995电工电子产品自然环境条件尘、沙、盐雾GB 7251.1-2005低压成套开关设各和控制设备第一部分型式试验和部分型式试验成套设备3术语和定义下列术语和定义适用于本标准。
3.1车载充电机on-board charger固定安装在电动汽车上运行的充电机。
3.2交流充电桩AC charging spot采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置。
4总则4.1充电桩应为车载充电机提供安全、可靠的交流电源。
4.2充电桩的操作应安全、简便、可靠。
5基本构成充电桩由桩体、电气模块、计量模块等部分组成。
电气模块和计量模块应安装在桩体内部。
桩体包括外壳和人机交互界面；电气模块包括充电插座、电缆转接端子排、安全防护装置等。
6功能要求6.1人机交互功能6.1.1显示功能充电桩应能显示各状态下的相关信息，显示字符应清晰、完整，没有缺损现象，对比度高，不应依靠环境光源辨认。
6.1.2输入功能充电桩应具备手动没置充电参数的功能。
6.2计量功能充电桩应具备计量输出电能量的功能。
6.3外部通信充电桩应具备与外部通信的相关接口。
6.4软件升级充电桩应具备软件升级功能。
7技术要求7.1环境条件充电桩的环境应满足以卜条件：a)工作环境温度：一20℃一＋50℃;b)相对湿度：5％一95%;C）海拔高度≤1000m;d)在特殊环境下，山厂家和用户协商确定。

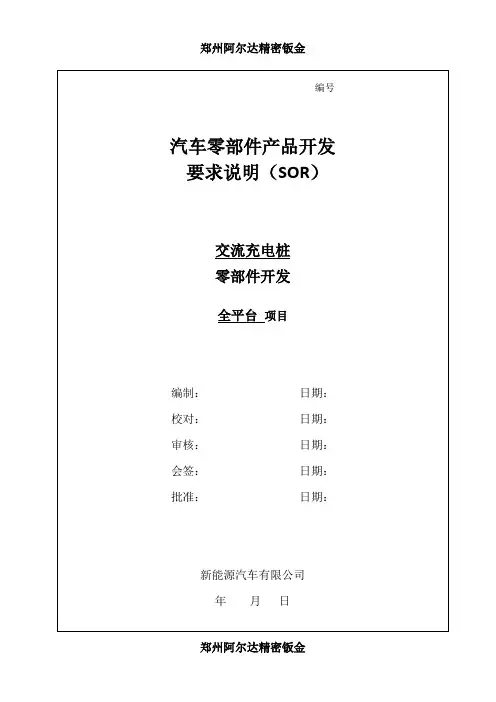

郑州阿尔达精密钣金目录总则 (3)目的 (3)范围 (3)标准和规范 (3)设备附带的资料 (4)配置规格及零部件编号 (4)技术要求 (5)2.1技术参数 (5)基本构成 (5)环境条件 (6)电源条件 (6)2.2结构要求 (6)2.4.1标识要求 (7)2.3性能要求 (7)2.4.2环境防护要求 (7)2.4.3电击防护要求 (7)2.4.4电气间隙和爬电距离 (7)2.4.5绝缘性能要求 (8)2.4.6高低温和湿热性能 (8)2.4.7机械强度 (9)2.4.8电磁兼容 (9)2.4.9安全要求 (10)2.4.10控制导引电路要求 (11)2.4.11充电控制时序及流程 (11)2.4.12待机功耗 (11)2.4.13机械强度 (11)2.4.14机械振动 (11)2.4.15噪声 (11)试验 (11)技术服务、设计联络、工厂检验和监造 (14)4.1技术服务 (14)4.2设计联络 (14)4.3工厂检验和监造 (14)4.4质保 (15)附则 ...................................................................................................................................... 错误!未定义书签。
版本号更改日期更改章节更改内容1.0 全文全文修订1.1 16.8.16 全文全文修订1.2 16.8.23 全文全文修订1.3 16.8.30 全文全文修订1.0 16.9.12 全文按照新的行业标准及通用平台要求进行全文修正因为不同项目，所以版本号重新计算总则目的针对新能源汽车实际使用中充电桩品牌多、质量参差不齐的现状，新能源为规范交流充电桩的技术状态，配合新能源汽车的技术发展，特制定本规范。
范围本技术规范提出了对交流充电桩的技术参数、性能、试验等方面的技术要求，交流充电桩除符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。
电动汽车充电桩规范篇一：电动汽车充电桩LI前存在的五种标准电动汽车充电桩LI前存在的五种标准电动汽车充电桩的补贴标准政府在慢慢的落实，所以大家对于充电桩设备也更多在关注，但是市面上面的还没有同意的充电设施通讯标准，不过在未来的话，中国电动汽车会采用相同的交流慢速充电和直流快速充电系统进行充电，不过对于高成本的直流快速充电发展会相对落后交流慢速充电。
那针对市面LI询存在的电动汽车充电桩标准，守源电动汽车充电桩为大家梳理下：1chademo快充插座支持是日本日产及三菱汽车等，之中直流快充插座可以提供最大50KW的快充电量。
2combo插座可以允许电动车慢充和快充，是LI前欧洲应用最广的插座类型，包括包括Audi、BMW、Chrysler、Daimler> Ford、GM、Porsche 以及 Volkswagen 都将来配置SAE所制定的充电界面。
而且此类插座还可以和Mennekes类型兼容。
SAE的这套标准来自很多家大汽车制造商，因此它们的U1标是希望这套快充装置的充电时间能够与加油时间不相上下，那就是在DC直流电下可以10分钟内完成充电。
这就需要充电站可以提供电压500V最高到200A 的电流。
3.Tesla 插座特斯拉公司号称是能在30分钟充满可跑300公里以上的电量，因此它的充电插座最高容量是可以达到120kw,最高电流可达80A。
4.Mennekes快充插座是交流快充插座，在欧盟是比较普遍，这种三相交流电的充电最高可支持44kw 的容量。
5.CEE标准充电"联合充电系统” (Combined Charging System),即"CCS”标准，儿乎是应用的最广泛的电气插座，由欧美汽车公司主导推出。
参加制定这一标准的汽车品牌包括大众、奥迪、宝马、戴姆勒、通用、福特、克莱斯勒和保时捷，7月9日活动当天，默克尔身后的奥迪A3 e-tron.宝马i3、大众e-up均属于“CCS”标准阵营。
电动汽车交流充电桩技术规范（通用部分）二〇二二年四月- 1 -目录1总则 ..................................................................................................................................................... - 3 -1.1一般规定.................................................................................................................................. - 3 -1.2工作范围和进度要求.............................................................................................................. - 3 -1.3标准和规范.............................................................................................................................. - 3 -1.4需随设备提供的资料.............................................................................................................. - 4 -1.5投标时必须提供的技术数据和信息 ...................................................................................... - 4 -1.6备品备件.................................................................................................................................. - 5 -1.7 专用工具和仪器仪表.............................................................................................................. - 5 -1.8到货及验收.............................................................................................................................. - 5 -2 技术要求 ............................................................................................................................................. - 6 -2.1 技术原则.................................................................................................................................. - 6 -2.2 技术参数.................................................................................................................................. - 6 -2.3 功能要求.................................................................................................................................. - 6 -2.4 性能要求.................................................................................................................................. - 8 -2.5 其它要求................................................................................................................................ - 10 - 3试验 ................................................................................................................................................... - 11 -3.1 型式试验................................................................................................................................ - 11 -3.2 出厂试验................................................................................................................................ - 11 - 4技术服务、工厂检验和监造 ........................................................................................................... - 12 -4.1技术服务................................................................................................................................ - 12 -4.2工厂检验和监造.................................................................................................................... - 12 -4.4质保........................................................................................................................................ - 13 - 附件1： ................................................................................................................................................ - 14 -- 2 -1总则1.1一般规定1.1.1投标方应具备我公司所要求的资质，具体资质要求详见技术规范的附件1。
电动汽车交流充电桩技术条件（NB/T 33002-2010）1 范围本标准规定了电动汽车交流充电桩（以下简称充电桩）基木构成、功能要求、技术要求、试验项目、产品资料等方面的要求。
本标准适用于采用传异式充电的充电桩选型、配置和检验。
2 规范性引用文件下列文件对于本标准的应用是必不一可少的。
凡是注日期的引用文件，仪注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新本版（包括所有的修改单）适用于本标准。
GB/T 18487.1-2001 电动车辆传导充电系统一般要求GB/T 20234 电动汽车传导充电用插头、插座、车辆祸合器和车辆插孔通用要求GB 4208-2008 外壳防护等级（IP 代码）GB/T 4797.6-1995 电工电子产品自然环境条件尘、沙、盐雾GB 7251.1-2005 低压成套开关设各和控制设备第一部分型式试验和部分型式试验成套设备3 术语和定义下列术语和定义适用于本标准。
3.1 车载充电机on-board charger 固定安装在电动汽车上运行的充电机。
3.2交流充电桩AC charging spot采用传导方式为具有车载充电机的电动汽车提供交流电源的专用供电装置。
4总则4.1 充电桩应为车载充电机提供安全、可靠的交流电源。
4.2 充电桩的操作应安全、简便、可靠。
5 基本构成充电桩由桩体、电气模块、计量模块等部分组成。
电气模块和计量模块应安装在桩体内部。
桩体包括外壳和人机交互界面；电气模块包括充电插座、电缆转接端子排、安全防护装置等。
6功能要求6.1 人机交互功能6.1.1 显示功能充电桩应能显示各状态下的相关信息，显示字符应清晰、完整，没有缺损现象，对比度高，不应依靠环境光源辨认。
6.1.2 输入功能充电桩应具备手动没置充电参数的功能。
6.2 计量功能充电桩应具备计量输出电能量的功能。
6.3 外部通信充电桩应具备与外部通信的相关接口。
6.4 软件升级充电桩应具备软件升级功能。
《电动汽车充电系统技术规范第部分充电站及充电桩设计规范》首先，在充电站的设计中，要考虑充电站的位置选择、建筑布局、出入口等方面。
充电站建设应选择便于用户停车和充电的位置，同时考虑周边环境和道路条件，保证充电站的安全和便利。
充电站的建筑布局应兼顾功能性、美观性和可扩展性，确保充电设备的布置合理、方便维护。
出入口设计应符合交通规范，并考虑用户的便利和安全。
其次，在充电桩的设计中，要考虑充电桩的类型选择、功能配置、外观设计等方面。
充电桩的类型包括直流快充桩和交流慢充桩，根据充电需求和场地条件选择适当的充电桩类型。
充电桩的功能配置包括充电接口类型、充电功率调整、充电时长显示等，根据充电设备和用户需求进行合理配置。
充电桩的外观设计应符合美学要求，并考虑用户体验和易于识别。
此外，在充电站和充电桩的设计中，还需要考虑充电设备的安全和可靠性。
充电设备应符合国家相关标准和技术要求，确保安全可靠的充电过程。
充电设备应具备过流、过压、过温等保护功能，并设有紧急停止按钮，以应对突发情况。
充电设备应具备实时监测和远程控制功能，以便对充电过程进行监控和管理。
充电站和充电桩的建设还需要考虑与电力网的连接和配套设施的建设。
充电设备应符合电力网接入标准，确保电能的安全供应和合理利用。
充电站应建设充电设备和配套设施的管理系统，包括充电设备的运维监控、用户管理和支付系统，旨在提供用户友好的充电服务。
最后，充电站和充电桩的建设还需要遵循环境保护的要求。
充电站应合理使用电能，减少能源浪费和环境污染。
充电桩的布置应考虑充电设备的排放和噪音控制，减少对周边环境的影响。
综上所述，《电动汽车充电系统技术规范第部分充电站及充电桩设计规范》从充电站的位置选择、建筑布局、出入口设计，到充电桩的类型选择、功能配置、外观设计，再到充电设备的安全性、可靠性，以及与电力网的连接和配套设施的建设，全面规范了电动汽车充电站和充电桩的设计要求，为电动汽车的充电提供了安全、高效和便利的保障。
ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电站及充电桩验收规范Code for acceptance of construction of EV charging stationsand charging points中国南方电网有限责任公司发布目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
电动汽车充电系统技术规范第部分充电站及充电桩设计规范引言电动汽车的快速发展，加速了充电基础设施建设的需求，使得充电站及充电桩成为电动汽车发展的重要组成部分。
为了确保电动汽车充电系统的安全性、可靠性和互操作性，制定本规范，用于指导充电站及充电桩的设计。
1.术语定义1.1充电站：为电动汽车提供充电服务的建筑设施，包括充电设备、充电桩、电力接入设备、充电监控系统等。
1.2充电桩：充电站内供电动汽车充电使用的设备，包括电源开关、充电机、电流传感器、计费系统等。
1.3充电标准：用于规定电动汽车充电设备的技术规范，包括充电接口标准、充电模式、充电功率等。
1.4充电模式：电动汽车充电的方式，包括交流充电模式、直流充电模式等。
2.充电站设计规范2.1充电站的选址应考虑电源供应情况、交通便利程度、停车需求及潜在用户规模等因素。
充电站应离主要道路近，便于用户停车和充电。
2.2充电站应具备良好的电力供应设施，包括变电站、配电设备、电缆等，保证充电设备的正常运行。
2.3充电站内充电桩的布局应合理，充电桩与充电室间距适宜，便于用户使用和维护。
充电桩的标示应清晰可见，方便用户找到充电接口。
2.4充电站应设有充电桩的数量预留空间，便于后期增加充电桩，以满足用户增长的需求。
3.1充电桩的外观设计应美观大方，符合人体工程学原理，方便用户操作和交流。
3.2充电桩应具备电力接入保护装置，确保充电过程中电力供应的稳定性和安全性。
3.3充电桩应具备电流传感器，能够准确测量充电电流，进行计费和监控。
3.4充电桩应配备充电模式选择设备，支持交流充电和直流充电两种充电模式。
3.5充电桩应具备充电接口符合充电标准的要求，能够与不同品牌、型号的电动汽车充电接口适配。
3.6充电桩应具备计费系统，能够对充电服务进行计费和结算，并提供计费明细给用户。
4.充电站及充电桩设计的安全性要求4.1充电站及充电桩应具备防雷击保护装置，确保充电设备和用户的安全。
4.2充电设备应具备过流、过压、过温、短路等保护功能，以确保充电过程中设备的安全性。

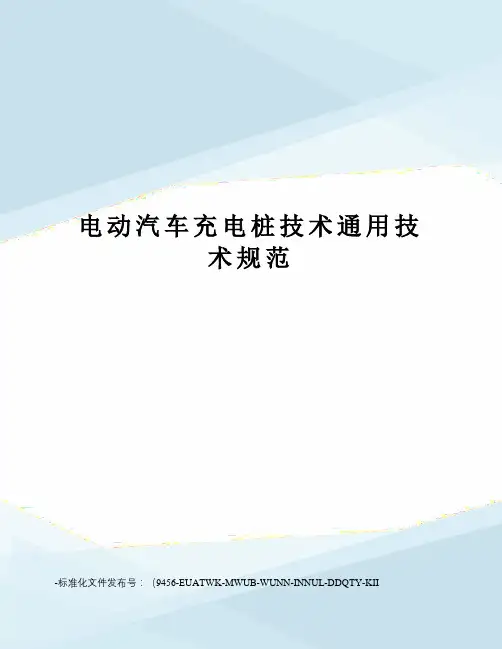

电动汽车充电桩技术通用技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII公共充电基础设施通用技术规范（草案）1适用范围本文件规定了电动乘用车用公共充电基础设施的技术要求、试验方法、标志和标识、公共平台监控。
本文件适用于上海市建设的电动乘用车用公用充电基础设施。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19596 电动汽车术语GB/T 18487.1 电动汽车传导充电系统第1部分通用要求GB/T 20234.1 电动汽车传导充电用连接装置第1部分：通用要求GB/T 20234.2 电动汽车传导充电用连接装置第2部分：交流充电接口GB/T 20234.3 电动汽车传导充电用连接装置第3部分：直流充电接口GB/T 27930 电动汽车非车载传导充电机和电池管理系统之间的通信协议GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.17-2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB 4208 外壳防护等级(IP代码)DB31/T 845-2014 新能源汽车及充电设施公共数据采集技术规范3术语和定义GB/T 18487.1和GB/T 19596中确立的及以下术语和定义适用于本文件。
3.1公共充电基础设施public electrical vehicle Supply Equipment可为电动汽车提供公共充电服务的充电设施。
4技术要求4.1工作环境条件工作环境温度-20℃～+50℃；相对湿度5%～95%；海拔高度≤2000m。
4.2人机交互功能4.2.1充电方式可实现定时间、定电量、定金额、自动充满等自动充电方式。
应禁用手动控制充电方式。
4.2.2显示参数应明显显示运行状态、充电电压、充电电流、充电时间、充电电量、计费信息、故障提示信息等信息；显示字符应清晰、完整，不依靠环境光源即可辨认，也应在阳光直射下可辨认。
SZDBZ 29T 47SZDB/Z深圳市标准化指导性技术文件SZDB/Z 29.3—2010电动汽车充电系统技术规范第3部分：非车载充电机Technical specification of electric vehicle charging system Part 3: Off-Board Charger2010- 05-18公布2010- 06-01实施深圳市市场监督治理局公布目次前言I1 范畴12 规范性引用文件13 术语和定义14 总则45 使用条件46 技术要求57 检验和试验项目108 标志、包装、运输和储存13附录 A （规范性附录）充电机遥测、遥信、遥控量14前言为贯彻落实国家节能环保政策，促进电动汽车推广应用，延伸供电服务价值链，指导和规范深圳市电动汽车配套充电设施建设，特制定本指导性技术文件。
SZDB/Z 29-2010 《电动汽车充电系统技术规范》分为九个部分：第1部分：通用要求；第2部分：充电站及充电桩设计规范；第3部分：非车载充电机；第4部分：车载充电机；第5部分：交流充电桩；第6部分：充电站监控治理系统；第7部分：非车载充电机电气接口；第8部分：非车载充电机监控单元与电池治理系统通信协议；第9部分：都市电动公共汽车充电站。
本部分为SZDB/Z 29-2010的第3部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分由深圳市进展与改革委员会提出并归口。
本部分起草单位：深圳市都市进展研究中心、中国南方电网有限责任公司、比亚迪股份有限公司、普天海油新能源动力有限公司、深圳市奥特迅科技有限公司、深圳市五洲龙汽车有限公司、深圳市计量质量检测研究院、深圳市科陆电子有限公司。
电动汽车充电系统技术规范第3部分：非车载充电机范畴SZDB/Z 29-2010的本部分规定了深圳地区充电站电动汽车非车载充电机(以下简称“充电机”)的技术要求、检验规则、试验方法、标志、包装和贮运等的要求。
新能源车辆充电设施建设规范第一章新能源车辆充电设施概述 (3)1.1 新能源车辆充电设施定义 (3)1.1.1 充电设施分类 (3)1.1.2 充电设施特点 (4)第二章充电设施规划与布局 (4)1.1.3 政策导向原则 (4)1.1.4 可持续发展原则 (4)1.1.5 市场导向原则 (4)1.1.6 安全可靠原则 (4)1.1.7 技术创新原则 (4)1.1.8 区域布局要求 (5)1.1.9 类型布局要求 (5)1.1.10 网络布局要求 (5)1.1.11 交通便利性 (5)1.1.12 空间条件 (5)1.1.13 供电条件 (5)1.1.14 环境因素 (6)第三章充电设施设计规范 (6)1.1.15 概述 (6)1.1.16 设计原则 (6)1.1.17 设施结构设计 (6)1.1.18 设施功能设计 (7)1.1.19 安全设计 (7)1.1.20 环保设计 (7)第四章充电设施设备选型与配置 (7)1.1.21 安全性原则 (7)1.1.22 适用性原则 (7)1.1.23 经济性原则 (8)1.1.24 先进性原则 (8)1.1.25 可扩展性原则 (8)1.1.26 充电桩配置 (8)1.1.27 充电站配置 (8)1.1.28 充电桩功能指标 (9)1.1.29 充电站功能指标 (9)第五章充电设施供电系统设计 (9)1.1.30 可靠性原则 (9)1.1.31 安全性原则 (9)1.1.32 经济性原则 (10)1.1.33 灵活性原则 (10)1.1.34 电源配置 (10)1.1.35 配电设备配置 (10)1.1.37 监控系统配置 (10)1.1.38 电气安全措施 (10)1.1.39 防火安全措施 (10)1.1.40 人身安全措施 (11)1.1.41 环境安全措施 (11)第六章充电设施电气设计 (11)第七章充电设施土建与安装 (12)1.1.42 设计原则 (12)1.1.43 设计内容 (13)1.1.44 施工要求 (13)1.1.45 设备选型 (13)1.1.46 安装流程 (13)1.1.47 安装注意事项 (13)1.1.48 设备检查 (14)1.1.49 安装过程控制 (14)1.1.50 验收与维护 (14)第八章充电设施运行与维护 (14)1.1.51 运行管理目标 (14)1.1.52 运行管理制度 (14)1.1.53 维护保养目标 (15)1.1.54 维护保养规定 (15)1.1.55 故障处理 (15)1.1.56 应急措施 (15)第九章充电设施安全管理 (15)1.1.57 以人为本原则 (15)1.1.58 预防为主原则 (16)1.1.59 全面管理原则 (16)1.1.60 法律法规遵守原则 (16)1.1.61 安全风险识别 (16)1.1.62 安全风险评估 (16)1.1.63 应急预案的编制 (16)1.1.64 应急预案的培训和演练 (17)1.1.65 应急预案的修订和完善 (17)第十章充电设施环保与节能 (17)1.1.66 设计原则 (17)1.1.67 设计内容 (17)1.1.68 节能措施 (17)1.1.69 节能应用 (18)1.1.70 评估指标 (18)1.1.71 评估方法 (18)第十一章充电设施信息与管理 (18)1.1.72 设计原则 (19)1.1.73 系统架构 (19)1.1.75 数据安全 (19)1.1.76 系统安全 (19)1.1.77 用户隐私保护 (20)1.1.78 建设目标 (20)1.1.79 建设内容 (20)1.1.80 运行策略 (20)第十二章充电设施建设与验收 (20)1.1.81 建设流程 (20)1.1.82 建设标准 (21)1.1.83 验收程序 (21)1.1.84 验收方法 (21)1.1.85 验收合格标准 (21)1.1.86 验收要求 (22)第一章新能源车辆充电设施概述1.1 新能源车辆充电设施定义新能源车辆充电设施，是指为满足新能源汽车充电需求而建设的各种充电设备、充电站、充电桩及其相关配套设施。
《电动汽车充电系统技术规范-第部分：充电站及充电桩设计规范》————————————————————————————————作者：————————————————————————————————日期：ICS43.080T 47 SZDB/Z 深圳市标准化指导性技术文件SZDB /Z 29.2—2015代替SZDB/Z 29.2-2011电动汽车充电系统技术规范第2部分：充电站及充电桩设计规范Technical specification of electric vehicle charging systemPart 2: Code for design of EV charging station and charging point送审稿（本稿完成日期：）-XX-XX发布XXXX-XX-XX实施深圳市市场监督管理局发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (4)5 充电站和充电桩 (4)6 充电站和充电桩电气部分 (7)7 电能质量的要求 (10)8 电气照明 (12)9 防雷、接地和检测 (13)10 电气测量和计量 (14)11 监控系统 (15)12 充电站安全防护 (15)13 对其他专业的设计要求 (16)附录A（规范性附录）谐波电流允许值的换算和公共连接点各用户谐波电流允许值计算 (18)附录B（规范性附录）环境噪声限值 (19)附录C（资料性附录）充电站占地参考面积（以2台变压器、8个充电桩为例） (20)附录D（资料性附录）充电站建设示意图 (21)前言SZDB/Z 29-2015《电动汽车充电系统技术规范》已经或计划发布以下部分：——第1部分：通用要求；——第2部分：充电站及充电桩设计规范；——第3部分：非车载充电机；——第4部分：车载充电机；——第5部分：交流充电桩；——第6部分：充电站监控管理系统；——第7部分：非车载充电机电气接口；——第8部分：非车载充电机监控单元与电池管理系统通信协议；——第9部分：城市电动公共汽车充电站；——第10部分：大电流交流充电接口；——第11部分：大电流交流充电接口通信协议。
深圳供电局电动汽车交流充电桩订货及验收技术标准目录1。
范围 (1)2。
引用标准 (1)3。
技术要求 (2)3.1基本技术指 (2)3.2结构要求 (3)3。
3账务管理模块 (6)3。
4元器件的选用 (6)3。
5通信要求 (8)3。
6功能要求 (9)3。
7电气要求 (13)3.8绝缘性能 (14)3.9电磁兼容 (14)3.10寿命要求 (15)4.验收 (15)4.1验收方法 (15)4.2验收结果 (16)附录A：交流充电桩操作说明 (16)附录B：语音提示说明 (17)附录C:显示界面说明 (18)1.范围本技术标准规定了广东电网公司深圳供电局使用的电动汽车交流充电桩订货及验收的技术要求。
本技术标准适用于深圳地区各有关单位电动汽车配套充电设施建设与改造工程的交流充电桩的选型、配置与检验。
2.引用标准下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。
凡是标注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本技术规范,然而，鼓励根据本技术规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本技术规范.GB/T 18487。
1—2001 电动车辆传导充电系统一般要求GB/T 20234-2006 电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求GB/T 17215。
321-2008 交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级) GB/T 11463电子测量仪器可靠性试验GB/T 17626。
2-2006 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3-2006 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T 17626。
4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626。
5-2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.6-2006电磁兼容试验和测量技术传导骚扰抗扰度试验GB/T 17626。
电动汽车充电系统技术规范第部分：交流充电桩（上）
范围
的本部分规定了电动汽车用交流充电桩的使用条件、技术要求、试验方法、标志、包装和储存等要求。
本部分适用于深圳地区各有关单位电动汽车配套充电设施建设与改造工程的交流充电桩的选型、配置与检验，接入深圳地区的电动汽车配套充电设施可参照执行。
规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其昀新版本（包括所有的修改单）适用于本文件。
外壳防护等级
电子测量仪器环境试验总纲
电子测量仪器温度试验
电子测量仪器湿度试验
电子测量仪器振动试验
电子测量仪器冲击试验
电子测量仪器电磁兼容性试验规范总则
电子测量仪器电磁兼容性试验规范磁场敏感度试验
电子测量仪器电磁兼容性试验规范静电放敏感度试验
电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验
电子测量仪器电磁兼容性试验规范辐射敏感度试验
电子测量仪器电磁兼容性试验规范传导敏感度试验
信息技术设备的无线电骚扰限值和测量方法
电子测量仪器可靠性试验
信息技术设备抗扰度限值和测量方法
电磁兼容限值对额定电流大于的设备在低压供电系统中产生谐波电流的限制
电动车辆传导充电系统一般要求
电动汽车术语
电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求
多功能电能表通信协议
电动汽车充电系统技术规范第部分：通用要求
术语和定义
界定的术语和定义适用于本文件。
为了便于使用，以下重复列出了
中的一些术语和定义。
车载充电机
永久固定地装在车上并在车上运行的充电机。
交流充电桩
插头与插座
把活动电缆和固定的电线连接起来的一种装置，它由插头和插座两部分构成。
锁紧装置
防止插头或连接器从正确的连接位置意外脱落的设备。
总则
交流充电桩应为车载充电机提供安全、可靠的交流电源，具备能根据需要自动计费的功能。
交流充电桩的操作应简便，要求非专业人员也能安全、方便地使用。
交流充电桩的充电模式采用中所描述的充电模式。
使用条件
正常使用的环境条件
温度
设备运行期间周围环境温度不高于℃，不低于℃。
湿度
日平均相对湿度不大于，月平均相对湿度不大于。
振动、冲击和磁场干扰
设备安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过。
安装垂直倾斜度
安装垂直倾斜度不超过。
交流输入电气条件
频率
电压波动范围
电压不对称度
电压畸变率
频率变化范围不超过工频的±。
电压波动范围不大于额定电压的±。
电压不对称度不超过。
交流输入电压应为正弦波，非正弦含量不超过额定值的。
技术要求
一般要求
基本结构
交流充电桩的基本结构应满足以下要求：
)交流充电桩由桩体、电气模块、计量模块三部分组成；
—
) 桩体外部结构应包括外壳及人机交互界面；
) 根据安装方式的不同，桩体可分为落地式和壁挂式两种；
) 电气模块应包括充电插座、供电电缆、电源转接端子排、安全防护装置等；
) 计量模块应包括电能表、计费管理系统、非接触式读写装置等；
) 所有连接应牢固、防盗、防撞击；
) 内部结构应布置合理，配件易拆卸，方便维修。
外观
交流充电桩的外观应满足以下要求：
) 外形、尺寸和颜色应与周边环境相协调；
) 桩体应采用全封闭结构，密封性好，整体无外露锐角。
表面涂覆色泽层应均匀光洁，不起泡、不龟裂、
不脱落、易清洁、抗涂划、抗粘贴、防潮、防尘、防雨淋、防腐蚀；
) 标识和文字说明应易见、清晰、端正；
) 应有状态指示灯显示对应的工作状态。
标识和操作说明
交流充电桩的标识和操作说明应满足以下要求：
) 桩体应有相关的标识和操作说明的文字、图形；
) 标识和操作说明应符合如下要求：
一 ) 桩体上的静态信息显示应中、英文并用；
一 ) 人机界面中的动态显示文字应使用中文，根据需要也可以中、英文并用。
基本技术参数
供电模式采用交流三相五线制。
额定工作电压为。
额定电流为。
频率为。
车载充电机连接交流充电桩工作时应满足中的相关要求。
结构要求
充电连接方式
采用中第条款所描述的连接方式。
插头由电动汽车自备。
电气模块
电气模块应满足以下要求：
) 供电电缆各芯的导线横截面积应不小于；
) 应配备供交流充电桩之间链接用的电源转接端子排；
) 应具备带负载可分合电路；
) 应安装漏电保护装置；
) 应安装过流保护装置；
) 应具备防雷击保护功能。
插头与插座
插头与插座应满足以下要求：
) 应满足中的相关要求；
) 采用芯模式，分别对应电源相、电源相、电源相、电源零相、保护性接地、控制导引和功能扩展；) 电气接口界面的相关要求见附录；
) 具备控制导引电路功能，其构造和工作原理见附录；
) 采用防误插构造，确保插合时的位置是唯一的；
) 具备防误拔功能。
参数设置
参数设置应满足以下要求：
) 可通过管理卡、红外通讯或无线通讯等方式设置相关参数；
) 配置由运营后台系统统一编制的唯一编号；
) 可校准内部时钟时间。
收费
收费应满足以下要求：
) 可按配置的参数实现准确收费，参数包括费率时段、计费单位电量、计费费率等；
) 可根据需要实现计时收费。
自检
自检应满足以下要求：
软件升级
数据传输与存储
) 应能通过状态指示灯或显示屏显示故障信息，同时形成故障情况信息记录。
) 上电操作时，应先进行自检，检查内容应包括时钟、供电情况、费率配置情况、存储空间等；
应具备软件升级功能。
数据传输与存储
) 上电操作时，应先进行自检，检查内容应包括时钟、供电情况、费率配置情况、存储空间等；
数据传输与存储应满足以下要求：
)传输交流充电桩应具有数据传输接口，采集交流充电桩使用和收费信息数据以及交流充电桩故障数据。
) 存储
一 ) 交易数据应以记录形式保存在非易失性存储器内；
一 ) 应保证存储数据的正确、连续、完整、有效；
一 ) 应保留不少于条的记录空间，安全存储周期至少达天，在交易记录将存储时，交流充电桩应能及时提示进行数据采集。
) 交易数据格式交易数据记录格式应符合表的规定。
电磁兼容性
无线电骚扰限值
交流充电桩的无线电干扰极限值应符合规定的级干扰极限值要求。
电磁敏感度
交流充电桩内电子设备的电磁敏感度应符合系列标准规定的试验要求。
可靠性和寿命
整机
整机平均无故障时间应不低于小时。
) 存储
一 ) 交易数据应以记录形式保存在非易失性存储器内；
一 ) 应保证存储数据的正确、连续、完整、有效；
一 ) 应保留不少于条的记录空间，安全存储周期至少达天，在交易记录将存储时，交流充电桩应能及时提示进行数据采集。
一
) 交易数据格式交易数据记录格式应符合表的规定。
插头与插座正常插拔次数应不少于次。
试验方法
一般检查
组成结构
交流充电桩的结构组成应符合中的规定。
外观
应采用手感和目测方式检查交流充电桩的外观。
在环境照度以上，目距～情况下目视，应符合中的规定。
标识和操作说明
目视检查交流充电桩上的标识和操作说明，应符合的规定。
安全防护
防护等级试验
桩体防护等级试验按中相应的试验方法进行，试验结果应满足)的规定。
震动试验
桩体抗震动试验按第Ⅲ组要求的方法进行，试验结果应满足)的规定。
冲击试验
桩体抗冲击试验按第Ⅱ组要求的方法进行，试验结果应满足)的规定。
功能测试
进行刷卡试验，检查其操作和显示等内容，应符合的规定。
参数设置
利用管理卡或手持机设备，调设交流充电桩运营的相关参数，再进行实际刷卡操作，试验结果应符合的规定。
自检功能
设置错误的时钟格式，检查交流充电桩的自检功能。
交流充电桩应能提示时钟错误，暂停使用等信息。
数据记录测试
对交流充电桩连续进行次刷用户卡操作，采集交易数据记录进行查验。
数据应符合的规定。
性能测试
环境适应性试验
电磁兼容性试验
按和规定的方法进行试验，试验结果应符合的规定。
可靠性试验
插座的相关测试
按和规定的方法进行试验，试验过程中交流充电桩应能正常工作。
按规定的方法进行试验，选用不可替换、定时定数截尾试验方案（方案编号）。
结果应满足的规定。
按中第条款中规定的方法进行试验，试验结果应满足的规定。
标志、包装、运输和储存
标志
每套充电桩应有铭牌，并装在明显位置，铭牌上应标明设备名称、型号、技术参数中的额定电压（）和额定电流（）、质量（）、出厂编号、制造年月、制造厂名等。
交流充电桩柜各种开关、仪表、信号灯等应有相应的文字符号作为标志，并与接线图上的文字符号一致，要求字迹清晰易辨、不褪色、不脱落、布置均匀、便于观察。
