点钞机维修方法

点钞机常见故障及解决方法一、点钞机无法启动1. 检查电源插头是否插好，电源线是否接触良好；2. 检查电源开关是否处于开启状态；3. 检查电源是否正常供电，可以尝试更换插座或使用电压表检测电源电压；4. 如果以上问题都排除了，可能是点钞机内部的电路故障，需要联系专业维修人员进行检修。

二、点钞机显示屏无法显示或显示不正常1. 检查显示屏连接是否松动或有杂质进入，可以尝试重新连接或清洁；2. 检查显示屏是否受到阳光直射或强光照射，可以调整点钞机的位置或遮挡阳光；3. 如果以上问题都排除了，可能是显示屏内部故障，需要联系专业维修人员进行检修或更换显示屏。

三、点钞机出现卡钞或卡币现象1. 检查点钞机内部是否有异物或杂质，可以使用吸尘器或软刷清洁；2. 检查点钞机的传感器是否灵敏，可以用纸币或卡片进行测试；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。

四、点钞机出现误差较大的情况1. 检查点钞机的传感器是否出现故障，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。

五、点钞机出现卡纸或卡币现象1. 检查点钞机的进钞口和出钞口是否有纸屑或杂物堵塞，可以使用吸尘器或软刷进行清理；2. 检查纸币是否叠放过多，可以减少纸币的叠放数量；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。

六、点钞机出现计数错误的情况1. 检查点钞机的传感器是否清洁，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。

总结起来，点钞机常见的故障包括无法启动、显示屏异常、卡钞或卡币、误差较大、卡纸或卡币、计数错误等。

点钞机通病处理方法1：鉴伪部分荧光灵敏度低1.光传感器有灰2，灵敏度没调好荧光检测真钞报警，1钞票洗过2，灵敏度高3，室内有强光照荧光检测假钞不报警1，不反射荧光的2，光传感器老化3，灵敏度低磁检真钞报警1，钞票上贴有纸片2，钞票飞钞或放钞方法不对3，磁性传感器表面有异物2: 捻钞部分、磁性检测假钞不报警1，周围有强磁场2，磁性传感器故障漏记张数1，捻钞胶轮和阻力片摩擦力不够2，送钞舌过前，3，捻钞胶轮齿磨损4.阻力橡皮磨损凹槽过深落钞不畅1，捻钞胶轮和阻力橡皮摩擦力太大2，出错标志出错部位排除方法左计数左计数传感器清除传感器灰尘右计数右计数传感器清除传感器灰尘防漏接钞传感器清除传感器灰尘或取走接钞台上纸币电机错转速传感器积灰、电机或传动带故障扫灰或更换左红外左红外传感器清除传感器灰尘右红外右红外传感器清除传感器灰尘纸质1 中光检可疑币嘟嘟嘟纸质2 左右光检可疑币嘟嘟嘟纸质3 左右磁信号可疑币嘟嘟嘟纸质4 安全线信号可疑币嘟嘟嘟纸质5 红外可疑币嘟嘟嘟残币残钞或下钞斜嘟嘟嘟券别错面值错误嘟嘟嘟◆点钞机常用传感器故障简易判别方法：点钞机中主要使用的传感器有如下三种：红外发射管、红外接收管、磁头(下计数红外管) 1）磁头故障判别(包括长磁头与小磁头)a. 拔下磁头接插件；b. 用三用表电阻2KΩ档测量磁头1 脚与3 脚，其阻值应为几百欧姆。

若开路或短路均无磁信号，会造成相应票面张张误报。

c. 用三用表测量磁头第二脚与磁头外壳应相连通且与机壳无短路现象，否则会造成磁信号干扰，相应票面误报会较高。

2）红外发射管(包括下计数红外管、防漏发射管、码盘发射管、启停发射部分)a. 拔下相应接插件；b. 将三用表置二极管档位，用红表笔接A 脚，黑表笔接K 脚，其管压降应为1.1V 左右，如短路或断路均为连线或传感器故障。

红黑表笔互换测量应为开路。

3）红外接收管(包括上计数红外管、防漏接收管、码盘接收管、启停接收部分)a. 关机拔下接插件；b. 将三用表置2MΩ档，用红表笔接C 脚，黑表笔接e 脚测量电阻值应为几百KΩ，如短路或断路均为连线或传感器故障。

点钞机维修手册A、机器修理着手点一、根据使用者提供的情况进行分析检测；二、若无根据、机身完好，开机查看时候运转或有自检代码;三、若开机正常，又无自检代码，即查看拉力后下钞有无误报或进入参数查看各参数是否合理。

B、机器故障检查、分析、及处理一、噪音故障轴承生锈、里面结构变形更换对转轮生锈、支架变形、轮里面变形、不居中更换、校正电机转轮电机里面润滑油干、受潮生锈更换轴承接地铜片铜片过长与轴承接触产生摩擦剪短铜片鸡爪捻钞轮与其接触产生摩擦校正捻钞轮叶轮与机体里面的线摩擦整理线码盘装偏与码盘光耦摩擦、或与线接触摩擦校正、整理线二、常见误报、原因及处理E-7 大磁头间隙不合理、对比电压不合理、校正、调压、磁头线接反、磁头受干扰、无磁条、排干扰、更换计数管电压不对、磁头不工作E-4 小磁头间隙不合理，电压不合理、校正、调压、不工作、受干扰排干扰、更换E-2 紫光灯不亮、硅光电池不工作更换E-3 大磁头不工作、大磁头控制、无磁条更换集成块不工作、硅光电池不工作E-9 下钞拉力不平衡调试C-2 清零管不工作、电压不对更换、调试C-3\4 计数管不工作，电压不对、接地更换、调试C-6 码盘不工作、大电机不启动检测这两处C、部件组成一、下钞台组成：面板、扁担、固定冒、支撑脚、下钞光耦、磁条、五指钢片、五指皮、钞台、调节螺丝等作用：下钞放置处1、下钞光耦：下钞启动（详见后面元器件说明）2、五指钢片：滑钞作用3、五指皮：在滑钞的同时阻钞，避免钞冲击，重叠4、调节螺丝：通过调节使钞台斜度变化及钞台与捻钞轮之间间隙变化，从而达到下钞拉力的调二、捻钞轮组成：轴、轮心、齿轮等作用：捻钞提供拉力1、轴：动力传送2、轮心与齿轮：与下钞台配合产生下钞拉力故障及处理:其合成在一起，在运行过程中跳动，致使拉力不平衡，可通过刮去其配合面毛刺使轮跳动减小，或校正轮心使其减小跳动；因其是易损品，时间长久容易老化增强跳动可根据前面的方法进行调试，若不行则更换三、灯架组成：计数发射管、紫光灯、架子等作用：灯的固定1、计数发射管：记钞数（详见后面元器件说明）2、紫光灯：鉴别纸币有无水印（详见后面元器件说明）四、落钞台组成：计数接受管、磁头、磁架、对转轮、接钞架等作用：钞的检验1、计数接收管：钞的计数（详见后面元器件说明）2、磁头：钞的磁性检验（详见后面元器件说明）3、对转轮：与平轮紧合将钞输出其常见故障及处理轴身生锈，将绣刮去，若转动时无噪音，则不必更换；轮架变形则需更换。

点钞机组成：下钞、传感器、接钞、传动、机架、电子电路常见故障分析1、误报：（1）码盘积灰/码盘传感器损坏。

（2）斜钞：下钞左右力度不平衡。

（3）磁头间隙、磁头损坏。

（4）钢轮间隙。

（5）7905损坏，张张报2、大电机不转：（1）水泥电阻有问题。

（2）大电机损坏。

（3）电机传动带断或脱落。

（4）启动电容损坏，遮住启动光耦（下钞传感器），用力带动电机轮，若电机工作，则为启动电容坏，更换。

（5）控制电路故障，使用排除法，一级一级检测，BT136损坏可能行大。

（6）大电机损坏或老化无力，更换大电机3、任何钞都不报警：（1）普通机中小磁头损坏。

（2）计数管损坏4、不显示张数：计数管有问题5、计数不准：（1）轮与阻力橡皮之间的摩擦力不够，调整或更换接钞轮或阻力橡皮。

（2）下钞轮或阻力橡皮严重磨损，更换。

（3）五指钢片位置过前，后移。

6、多计数：（1）计数管积尘或没对准。

（2）计数管穿透过强，调低发射功率。

（3）斜钞7、开机后不能停机：（1）启动光耦有异物或灰尘遮挡。

（2）电路有故障，启动光耦无问题的情况下，控制电路中的双向硅BT136坏的机会多，更换。

（3）强光照射启动光耦，避免强光直接照到启动光耦（4）BT之间的过压保护电容104损坏8、开机没电：（1）保险丝断，更换。

（2）电源插座接触不良，连线松断。

（3）变压器没工作，检查是否烧坏，测量输出端。

（4）7805稳压器不工作，测量7805输入端与输出端是否正常，测CPU上有+5V 为正常。

（5）晶振损坏或虚焊，CPU工作电压正常则为晶振虚焊或损坏，重焊或跟换9、报警无响声：更换轰鸣器(小喇叭)10、接钞轮不转：（1）882、2500、502芯片损坏（2）小电机损坏或老化，更换。

（3）传动带断，更换O型圈11、开机死机，长鸣：（1）晶振，虚焊或损坏。

（2）芯片，接触不良或损坏12、过钞声音很大：检查钢轮是否有污垢、大电机、小电机，下钞轮松紧度13、QL—2008（普通机）不抓假：受干扰，拔掉中小磁头线14、开机烧保险丝：（1）变压器烧坏。

怎样处理点钞机故障一般故障排除方法故障现象排除方法紫光误报：（原因分析：灵敏度太高避开强光源）逆时针适当调节电位器紫光漏报：（原因分析：灵敏度太低清除灰尘）顺时针适当调节电位器紫光管损坏：更换紫光管紫光传感器插头接触不良：重新插好插头磁性误报：（原因分析：磁头信号弱）逆时针调节电位器磁头插头接触不良：重新插好插头磁头间隙太大：调小间隙宽度异常：（各种币全部误报时）清除码盘及光耦灰尘，查看光耦是否脱落运转时调节码盘电位器使第脚电压为更换码盘光耦磁路放大器异常：更换主板磁性漏报：（原因分析：槽轮上有杂物干扰）启动机器用毛刷清除杂物磁头比较电压过低：调高磁头比较电压磁头损坏：更换磁头磁头间隙太小：调整间隙磁路放大器异常：更换主板主板与电源板的电源连线接触不良：重新插好插子不计数计数对管有灰尘或移位：清除灰尘对准光轴接收管电压偏差：调节相应电位器计数少张：（原因分析：喂钞台磨擦力过松）顺时针调节喂钞台旋钮计数对管有灰尘：用毛刷清除灰尘不启动：（原因：启动光耦连接线脱落）重新插好启动光耦各段接插件自动清零对管插子接触不良或损坏：重新插好清零插子或更换对管喂钞台调节过紧或纸币卡住：逆时针调松喂钞台或清除纸币启动光耦损坏：更换启动光耦电源板损坏：更换电源板大电机转动慢或震动：（原因：电源板损坏）更换电源板开机大电机转，接钞轮不转：（原因：信号线插子脱落）重新插好信号线插子开机蜂鸣器一直叫或显示乱码：（原因：单片机损坏或晶振损坏）更换单片机或晶振显示器缺笔：（原因：数码管坏）更换显示器报警无声音：（原因：蜂鸣器损坏）更换蜂鸣器开机全无：（原因：保险丝烧毁电源板损坏）更换电源板大电机损坏：更换大电机电源变压器损坏：更换电源变压器启动时其它正常显示器无显示：（原因分析：显示器连接线接触不好或显示器不行）重新插好或更换显示器连接线、更换显示器开机自检显示代码代码故障部位光检左计数右计数进钞光耦磁头接钞光耦数据读取，（同时按下功能与复位键开机）光检机无此功能项目磁性宽度/ mm数据> -如不符合上表数据即会停机报警，（注：以上数据为十六进制显示）参数显示位置：计数显示窗预置显示窗磁性宽度各电位器电压围表：名称磁头左右计数码盘紫光电位器电压V V适当效果磁检无漏无误计数准确IC2 第1 脚电压为光检无漏无误注：磁头与槽轮间隙为-0.4 mm。

处理：（1）重焊大磁头信号输出线；
（2）更换接线端子；
（3）更换大磁头
6、开机时报CE7
原因：（1）小磁头信号输出线虚焊或开路；
（2）接线端子氧化接触不良；
（3）小磁头损坏；
处理：（1）重焊小磁头信号输出线；
（2）更换接线端子；
（3）更换小磁头；
7、开机时报CE8
原因：（1）接钞传感器积尘，异物挡住或损坏；
点钞机维修资料之故障问题分析和处理
各种型号机器故障分析与处理方法；
A、自检类
1、开机时报CE1
原因：（1）荧光放大电路调节不当，（电压测试点LM324第十四脚）；
（2）电路板受潮或短路；
（3）硅光电池损坏；
处理：（1）逆时针调电位器W1，测试点电压降低到所需值（0.3—0.5V）；
（2）用电吹风吹干或更换主板；
（2）接钞传感器发射，接收安装位置偏移；
（3）传感器连接线端虚焊或接触不良；
处理：（1）清扫灰尘，异物或更换传感器；
（2）整齐发射，接收安装位置；
（3）重焊或更换连接端子
B、误漏检类
1、真币报EE1
原因：（1）荧光放大电路调节不当；
（2）电路板受潮或短路；
（3）硅光电池损坏；
（4）人民币受污或经漂自水洗涤；
3、开机时报CE3或CE4
原因：（1）计数管积尘或损坏；
（2）引线插子松脱；
（3）计数发射接收管移位；
处理：（1）清扫灰尘，用万用表测计数发射端子1脚和3脚电压均为1.10~1.12V不符则为发射管损坏，测计数接收端子2脚和4脚电压均为0.15~0.20V不符则为接收管损坏；
（2）重焊引线或更换插子；
（2）调节磁头固定螺钉，使钞票与磁头接触良好，但勿碰凹槽轮，（0.2—0.3mm、约两张新币厚度）

2、红外检测
人民币的纸质特征与假钞的纸质特征有一定的差异，它们对红外 信号的吸收能力会不同。人民币的纸张比较坚固、密度较高，用凹印 技术印刷的油墨厚度较高，因而对红外信号的吸收能力较强，可以利 用这一原理来辨别钞票的真假。需要注意的是，油墨的颜色与厚度同 样会造成红外穿透能力的差异。因此，必须对红外穿透检测的信号进 行数学运算和比较分析。
2A ≤80W 0-40℃
二、整机结构
得力机型由传动部分（捻钞轮、送钞台、压钞轮、对转轮、接 钞轮）、铁件机架、外壳塑料件、传感器部分（计数传感器、磁性传 感器）、显示和控制电路等六部分组成。
1、传动部分
图（２）
传动部分采用大电机驱动，由大电机通过传送带、传送轮将动力输送 给各转动轴，带动捻钞轮、压钞轮、接抄轮转动工作（有小电机的接 钞部分由小电机传动）
3、控制电路部分
由主控部分、传感器信号放大处理电路、驱动组件等组成一个单 片机控制系统，通过多个接口把磁性、计数信号引入主控器。纸币在 正常清点时各传感器采集信号进行统计取样、识别，并寄存起来，作 为检测的依据。当清点纸币时，各通道接口采集到的信号参数与原寄 存起来的信号参数进行比较、判断，若有明显差异时、立即送出报警 信号并截停电机，同时送出对应的信号提示。
遇到不下钞的情况时，建议用替代法测试，拿好的进钞光耦替代。 （6）码盘光耦测量方法:将万能表挡位打到二极管挡，码盘光耦针座 为三插，中间为地线。黑笔放在中间，红笔分别放左边和右边，测出 两组数字，一组为 1000 左右是发射管，另一组为无穷大是接收管， 通常遇到码盘光耦异常情况下，建议拿好的码盘光藕用替代法测试。 （7）计数发射管测量方法:将万能表打为二极管档，测两端正向阻值 为 1000 欧左右(单向导通)，反向时不导通。 （8）计数接收管测量方法:将万能表打到 2M 电阻档，对着光线测两 端正向时能导通，反向不导通为正常。 （9）清零发射管测量方法:与计数发射管测量相同。 （10）清零接收管测量方法:与计数接收管测量相同。

测量码盘光耦是否正常
更换主板
开机报红外异常
(CE3、CE4、ZZB、ZYC、CEB、CEC、LLH、rrH)
⒈查看红外管是否有纸屑等异物遮挡住； ⒉测试误报相对应的红外管阻值是否正常；
⒊测试红外电压是否稳定； ⒋测试电源板输出5V电压是否
正常，不正常更换电源板。
点钞误报
❖ 点钞机在点钞过程中，会出现误报现象。为 了减少点钞时机器误报麻烦。可调整机器的 部分参数以及机器的结构；
❖ 一般是下钞拉力过松导致的问题，调节钞板 后面的调节螺丝。
卡钞
❖ 查看是否有异物在捻钞轮 下面卡住,如，硬币、橡皮 筋、回形针等。 ❖ 关机状态，用手转动压钞 轮（槽轮或捻钞轮）走张八 成新以上的纸币或练功卷， 看有没有卡钞现象。造成卡 钞有：螺丝松动、上图像管下沉等。
磁性异常
(EE6、EEA)
机器不通电
❖ 检查保险丝； ❖ 测量变压器； ❖ 更换电源板； ❖ 更换变压器；
❖
感 谢 阅
读感 谢 阅
读
❖ A类点钞机机器结构调节：如，磁头间隙、红 外位置、钞板等；参数调节：如，红外参数、 码盘参数、反射参数、图像参数等等。
荧光异常
（EF0）
❖ 查看荧光盒中是否有积灰， 有就清理荧光盒灰尘； ❖ 清理后还是误报更换荧光 盒（先检查是上荧光，还是下荧光异
常，根据相对应的更换荧光盒）；
❖ 若是更换还是误报更换主板。
机器开机时，开机蜂鸣器响三声正常， 一声异常。处理机器维修问题时，要注意！
开机大磁F异常
（AE6、FE6、DE6、CE6）
❖ 查看大磁头上是否有磁性异物； ❖ 拔下主板与大磁插头，测量大磁 阻值 是否正确。 （1.6K、0.8K、0.8K）

点钞机常见故障及解决方法点钞机常见故障及解决方法1.开机后无显示①检查电源的插座是否有电②检查点钞机的插头是否插好③检查点钞机的保险丝是否已熔断2.开机后出现故障提示代码一般点钞机具有故障自检功能，开机后点钞机就自诊是否有故障。

不同的点钞机，故障代码也不一样。

请参考《使用说明书》。

3.计数不准①调节托钞盘后部的垂直螺丝，顺时针拧一周或两周②清理光电记数传感器上的积尘（除尘）。

③清尘后不能恢复正常，阻力橡皮、捻钞轮是否严重磨损。

换完后再进行调整。

④调节送钞台光电计数器传感器的对正位置4.荧光鉴伪不报警或检伪灵敏度降低①调节电路板灵敏度按键或灵敏度调节电位器（荧光鉴伪的灵敏度）②荧光灯管光传感器（紫光灯探头）是否积灰尘③荧光灯管是否老化5.启停方式失灵①送钞传感器是否积灰尘②送钞传感器和主电路板连接开路，接好即可③点钞机皮带是否折断点钞机维修虽然说点钞机维修是一项要一定专业知识和技能的人才能去维修，是要由厂家专业的维修技术人员才能去完成。

但有时，点钞机出现的一些小问题，对于非专业人员来说也是可以修理的。

下面说下什么样的故障不要专业人员而用户可以自行处理。

点钞机常见的故障有计数不准、荧光鉴伪不报警、开机后没有显示、开机后出现故障提示等。

点钞机出现计数不准的问题时，首先要考虑是不是好久没有除尘的原因造成的，先清理一下灰尘。

如果清理之后还不能恢复正常的话，可能是易损件已经到了使用寿命，可以更换易损件，换完以后再调整一下，一般就可以恢复正常了。

对于荧光鉴伪不报警的问题，可以先调节一下荧光鉴伪的灵敏度（具体方法一般在使用说明书上写得很清楚）。

如果仍不能解决，可以试着更换紫外灯管。

如果更换灯管和调整均无效的话，就需要请专业的维修人员，由他们去做进一步的处理了。

对于开机以后无显示，这种故障多数和电源有关系。

可以查看一下电源的插座是否有电，换一个插座试一下；如果还不行，可检查机器的插座是否插好，机器的保险丝是否已断。

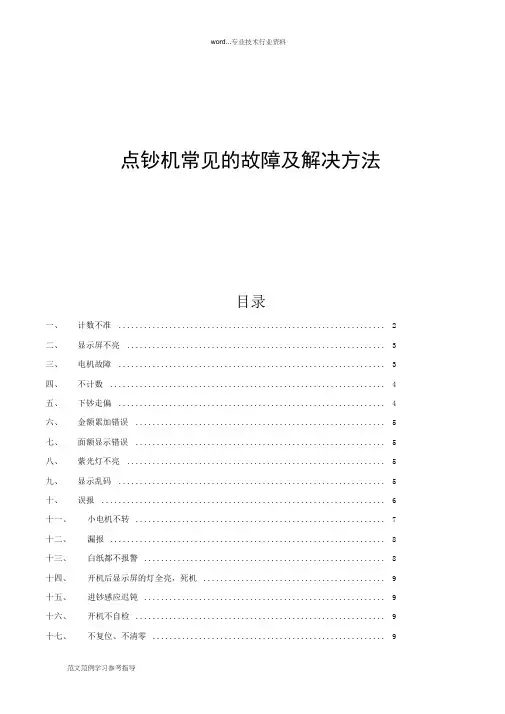

点钞机常见的故障及解决方法目录一、计数不准 (2)二、显示屏不亮 (3)三、电机故障 (3)四、不计数 (4)五、下钞走偏 (4)六、金额累加错误 (5)七、面额显示错误 (5)八、紫光灯不亮 (5)九、显示乱码 (5)十、误报 (6)十一、小电机不转 (7)十二、漏报 (8)十三、白纸都不报警 (8)十四、开机后显示屏的灯全亮，死机 (9)十五、进钞感应迟钝 (9)十六、开机不自检 (9)十七、不复位、不清零 (9)十八、电机反转 (9)十九、电机颤抖 (9)二十、噪音大 (10)二十一、显示不全 (10)二十二、卡钞/堵钞/飞钞 (10)二十三、开机长鸣 (10)二十五、下钞不顺畅 (10)一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100 张，而显示的只的40张、70 张或者85 张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100 张，计数显示只有98 张、99 张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V 左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

捻钞轴
捻钞轮芯
捻钞轮
压钞轮（送钞轮）结构说明 压钞轮与磁头的间距大约是 2 张纸币的距离，过紧压钞轮容 易擦到磁头引起干扰误报，也容易损坏磁头，过松磁头感应信号会不稳定容易误报 机器 长时间 使用后压钞 轮表面会产 生很多带有 一定磁性的 物质引起磁 性干扰，建 议定期清扫 压 钞轮与各主要传感器灰尘，以确保机器的工作稳定性
20 元脉冲组数 点 05 版 20 元数据在 6 左右 小于 3 会 报 EE6
10 元 脉 冲 组 数 点 10 元数据在 6 左右 小于 3 会报 EE6
左中磁数据 正常时在 15 左右 如果数 据异常时会误报 EED 数 据过 小可 调整 中小 磁与 压 钞轮 间隙 ，如 果数 据过 大 可清 理压 钞轮 干扰 ，或 更 换磁头或主板
左中磁数据 正常时在 15 左右 如果数 据异常时会误报 EED 数 据过 小可 调整 中小 磁与 压 钞轮 间隙 ，如 果数 据过 大 可清 理压 钞轮 干扰 ，或 更 换磁头或主板
单向滑行组件
1.5 传感器与常见器件结构介绍
电源开关
USB 升级小板
外显接口
其它机型外显接口
码盘
码盘光耦
7805 稳压器
整机供电电源， 如果 7805 引线 开路 或 7805 不 良，可能会出现 开机 不正 常或 开机 无反 应现 象
右红外发射管
右计数红外发射
左计数红外发射
左红外发射管
A1 A2
物体 将发 射信号 反射到接收管
启动发 射管发 出一定 频率的 脉冲信号
当接 收管接收 到发射管 相同 频率的信号时启动将会生效
紫光传感器原理
紫 光灯 发射 紫光
硅光电池对任何光 谱都 会产生反应，所以增加滤 光镜片只对紫光产 生较 强的反应

万用表的使用及电子元器件的判定（图一）计数管发射：打开万用表到“二级管直通档”，测发射管两支引脚，单向导通（阻值显示在≥1.000欧左右）判定该发射管为正常，红表笔为正极。

计数管接收：打开万用表到电阻档（200M）测接收管两支引脚，阻值有显示，并会随光线亮度的变化而变化时判定接收管为正常。

接钞清零对管（发射）：判定方法与计数管（发射）相同。

接钞清零对管（接收）：判定方法与计数管（接收）相同。

码盘光耦：码盘光耦内部由光耦发射管一只与光耦接收管一只组成联体，光耦的接收管与发射管，判别方法与计数管发射、接收方法相同。

进钞光耦：进钞光耦内部由光耦发射管与光耦接收管一只组成联体，光耦的接收管与发射管，判定方法同码盘光耦判定相同。

小磁头：磁头由内部组成圈组成，外加外壳引脚，共3根引脚，打开万用表，电阻档（2K），测量磁头外壳地线与其他三个引脚，应无阻值（无穷大）。

测磁头线圈的三组引脚：①②③①+②=150（欧）左右，②+③＝150（欧）左右，①+③＝300（欧）左右为正常。

大磁头：①+③＝1.6以上（电阻档20K）硅光电池：打开万用表“二极管档”，测量硅光电池的二个引脚，单向导通（阻值显示300左右）为正常，反向测量应无阻值变化（无穷大）。

大电机：大电机的内部由三个引脚线圈组成，有三个引脚：①②③，打开万用表“2K”档，测量①脚和②脚，阻值在150左右，测量②脚和③脚阻值应在300左右，至此，判定大阻值的线圈，②③脚为启动线圈，此②③脚量与启动电容相连。

小电机：打开万用表“2K”档，测量小电机的三个引脚，阻值在550K左右，正向、反向阻值一致。

变压器：首先打开电源，再把万用表打到交流20V测量电源板上的插头①脚和②脚电压在15V左右，测量③脚和④脚电压在10V左右。

点钞机开机故障代码及解决方法E10光检故障：先检查是主板问题，还是硅光电池问题。

判断方法：先拔掉硅光电池插座再开机，如不再显示E10，且点钞正常，那就说明硅光电池问题。

点钞机常见故障现象点钞机常见故障目录一、计数不准 (3)二、显示屏不亮 (4)三、电机故障 (4)四、不计数 (5)五、下钞走偏 (6)六、金额累加错误 (6)七、面额显示错误 (7)八、紫光灯不亮 (7)九、显示乱码 (7)十、误报 (8)十一、小电机不转 (9)十二、漏报 (10)十三、白纸都不报警 (11)十四、开机后显示屏的灯全亮，死机 (11)十五、进钞感应迟钝 (12)十六、开机不自检 (12)十七、不复位、不清零 (12)十八、电机反转 (12)十九、电机颤抖 (12)二十、噪音大 (12)二十一、显示不全 (13)二十二、卡钞/堵钞/飞钞 (13)二十三、开机长鸣 (13)二十五、下钞不顺畅 (13)一、计数不准计数不准要分开两部分来看，第一种是数量相差比较大的现象，譬如点钞100张，而显示的只的40张、70张或者85张等等；第二种是是数量相差不大，都是在3张以内，譬如点钞100张，计数显示只有98张、99张。

我们常见到的是第二种故障现象。

第一种解决办法：此种故障现象的出现是跟计数管的损坏、老化、发射接收管没有对准位置等有关。

首先要测量计数发射管的电压，正常电压在1.1V左右，如果电压不正常，则须将发射管换掉；如果电压正常，则可先将发射管放一边，但还不能确定发射管是好的，因为不能排除发射管老化了。

跟着在用万用表的电阻档测量接收管，以确定接收管的好坏，接收管一般不容易坏，如真有故障，则更多的是导线与管脚开路了。

如果接收管也是没问题的，则最大可能是发射管老化了，须将发射管更换。

第二种故障解决办法：计数不准是我们常见的点钞机故障现象，计数不准我们一般是指少计。

计数准确与否最主要是由下钞台决定的。

我们首先须了解下钞台的结构组成原理，下钞台由下钞板、阻力橡皮、滑钞舌、滑钞板、调节螺丝、平衡装置、捻钞胶圈、捻钞轮芯等组成。

而阻力橡皮、滑钞舌、调节螺丝、捻钞胶圈将决定下钞准确与否。

首先要保证阻力橡皮的前沿不能起坑，如果起坑，要将阻力橡皮调转反面使用或更换新配件；滑钞舌的位置装配不能过前或过后，如若过前，则会容易使两张一下被捻走，造成计数不准，如若过后，则会下钞不顺畅，下钞慢；调节螺丝将会决定整个下钞台的拉力大小，顺时针调整调节螺丝，使调节螺丝往下沉，则会顶起下钞台，那么拉力将会增大，逆时针调整调节螺丝，使调节螺丝往上升，则会降低下钞台，那么拉力将会减小，如果拉力过小，则会计数不准，如果拉力过大，则会使钞票起皱；捻钞胶圈是一种带齿的橡胶轮，如果表面的齿磨平了或者沾上了一些油渍污垢，则会使摩擦力减小或打滑，最终导致计数不准，故须将捻钞胶圈更换新件。

初次购买使用点钞机时，请详细阅读说明书。

注意以下几种情况，这里介绍一下常遇到的一些保养、维护和故障排除方法。

点钞机适应于0℃-40℃的环境温度中使用。

请不要在潮湿的环境中使用，以免易引起触电危险。

为了避免机器错误鉴别.点钞前将明显的异常币（如用纸补了疤的纸币、经过洗涤的纸币、污渍十分严重的纸币，破损厉害有明显裂口的纸币）取出。

将点钞机电源线插到电源插座中，打开电源开关就可以马上清点纸币，不同功能的机器开机后会显示不同的鉴伪功能，您可以按功能键选择需要的鉴伪方式，光检状态鉴伪能力低，只适合清点小面额纸币，磁检状态鉴伪能力一般，智能状态鉴伪能力高，可以进行大额分小额，清分状态鉴伪能力最高，可以进行大额分小额、小额分大额。

合计金额状态鉴伪能力高，可以显示所清点纸币的总金额和张（有语音的会报：多少元、多少张）。

按累加键功能可以对几次清点的张数累计显示，按预置键再配合“+”、“-”键可以进行预先设定所需要的清点张数。

点到设定数字自动停。

清点过程中如遇到异常币机器会自动停机报（有语音的会报：这张纸币有疑问。

），取走接钞台的纸币来以继续清点或按复位键继续清点。

多国货币点钞机功能可以按币种键选择相应国家的货币鉴伪进行清点。

为了提高鉴别能力，开机默认不点第四套人民币。

如须清点第四套人民币时，请长按功能键、选择键5秒钟开启兼容第四套人民币，长按功能键、选择键5秒钟关闭兼容第四套人民币。

本公司的点钞机具有故障自检功能，机器正常时开机后显示窗会显示“0”，如有异常开机后会显示其它字符和代码，不同代码表示不同的故障，我们可以根据不同的故障代码分析故障的原因。

下面介绍点钞机一般故障的排除方式，排除故障时请务必要关闭电源。

当开机出现CE1时表示光检故障，检查机器是否摆在了光线过强的地方，将机器换个位置避开强光。

当开机出现CE2或机器没转动时表示码盘检测故障，首先检查一下码盘装置是否有积尘，用毛刷进行清理灰尘。

开机后机器没转动时检查机器通道内是否有硬币等物品卡住，或检查机器的传动带是否脱落，进行修复。

飞利浦538点钞机常见故障排除步骤以飞利浦538点钞机常见故障排除步骤为标题，写一篇文章。

一、电源问题1. 确保点钞机已经插入电源，并且电源连接正常。

2. 检查电源线是否损坏，如有损坏需要更换。

3. 确认电源插座的供电正常，可以尝试更换插座或使用其他电器测试插座是否工作正常。

二、纸币进卡问题1. 检查纸币盘是否装载正确，纸张是否整齐。

2. 检查进卡传感器是否干净，如有灰尘或脏污需要清洁。

3. 调整进卡传感器的灵敏度，确保能够准确检测到进纸动作。

三、纸币卡住问题1. 检查纸币通道是否有异物或纸屑，如有需要清除。

2. 检查进纸轮是否顺畅运转，如有卡滞需要清理或更换。

3. 检查出钞口是否有纸币残留，如有需要清理。

四、纸币识别问题1. 检查传感器是否干净，如有灰尘或脏污需要清洁。

2. 检查传感器是否调整正确，如需要可以调整传感器的灵敏度。

3. 确认纸币是否损坏，如有损坏需要更换纸币。

五、显示屏问题1. 检查显示屏是否连接正常，如有松动需要重新连接。

2. 检查显示屏是否损坏，如有损坏需要更换显示屏。

3. 如果显示屏无法显示内容，可以尝试重新启动点钞机。

六、硬币识别问题1. 检查硬币传感器是否干净，如有灰尘或脏污需要清洁。

2. 检查硬币传感器是否调整正确，如需要可以调整传感器的灵敏度。

3. 确认硬币是否损坏，如有损坏需要更换硬币。

七、机器卡顿问题1. 检查机器是否有异常噪音，如有需要检查机器内部是否有异物或故障。

2. 检查机器是否有过热现象，如有需要停止使用并等待机器冷却后再次启动。

3. 如果机器卡顿严重，可以尝试重新启动或者恢复出厂设置。

八、网络连接问题1. 确认网络连接是否正常，可以尝试连接其他网络设备进行测试。

2. 检查网络线是否插入正确，如有需要可以更换网络线。

3. 如果仍然无法连接网络，可以尝试重新设置网络配置或者联系网络供应商进行协助解决。

九、报警提示问题1. 查看点钞机的报警提示，根据报警代码查询相关故障原因。
