下载文档原格式
全国职业院校技能大赛中职组单片机控制装置安装与调试赛项规程文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]2016年全国职业院校技能大赛中职组“单片机控制装置安装与调试”赛项规程一、赛项名称赛项编号：ZZ-047赛项名称：单片机控制装置安装与调试英语翻译：MCU equipment assembly and debugging赛项组别：中职组赛项归属产业：加工制造二、竞赛目的通过竞赛，检验和展示中职院校单片机控制装置安装与调试等相关专业的教学改革成果以及学生的通用技术与职业能力，引领和促进中职院校与本赛项相关专业的教学改革，激发和调动行业企业关注和参与教学改革的主动性和积极性，推动提升中职院校的人才培养水平。
三、竞赛内容根据赛项工作任务书的要求，设计并制作单片机控制系统。
主要包括：单片机控制装置硬件电路的安装、搭建与调试、单片机控制系统软件程序的编写与调试、与工作过程相关的元器件选用、单片机控制技术应用、接口技术等相关的理论知识考查。
（一）具体内容1.按竞赛任务书要求设计并选择相应的控制模块和元器件搭建单片机控制系统装置。
2.合理确定各模块的摆放位置，按相关技术规范连接模块电路；3. 根据竞赛任务书要求编写单片机控制程序。
4. 调试单片机控制程序，系统和器件的有关参数，达到任务书规定的工作要求和技术要求。
5.应用相关的理论知识和工作过程知识，完成相关的工艺及工作过程记录分析表。
（二）竞赛时间单片机控制装置安装与调试竞赛时间为 240分钟（4小时）。
（三）成绩比例根据单片机控制装置安装与调试实际企业中权重比例，本赛项成绩配比如表1所示：表1 成绩比例权重分配表四、竞赛方式（一）组织机构在全国职业院校技能大赛组委会的指导下，在赛区组委会与赛项执委会的领导下，由中国职业技术教育学会中职分会牵头成立2016年全国职业院校单片机控制装置安装与调试赛项执委会，下设赛项专家组、组织保障工作组、裁判组、监督组、仲裁组等。
JBY D GA818(A) 点扎一体机(GA7.820.3009主板)调试维修手册VER: YA5.00上海古鳌电子科技股份有限公司编写：审核：批准：目录一、结构示意图……………………………………………………………………………- 3 -二、主要功能及其使用方法……………………………………………………………… - 3 -A、点钞部分功能介绍…………………………………………………………- 10 -B、扎把部分功能介绍…………………………………………………………- 10 -三、主要鉴伪方式及其原理……………………………………………………………… - 10 -四、点钞报警代码及其故障原因……………………………………………………… - 15 -五、入钞拉力调节…………………………………………………………………………- 17 -六、调节状态………………………………………………………………………………- 17 -七、传感器灵敏度及模式设定……………………………………………………………- 22 -八、配置功能的选用及操作方法…………………………………………………………- 25 -九、常见故障与排除方法…………………………………………………………………- 26 -十、基本维护及保养………………………………………………………………………- 28 -说明：本使用说明书用于JBY D GA818(A)的机型，软件版本在YA5.00以上。
制作日期2013-01-15一、结构示意图1.1结构示意图1-打开位置12-打开位置23-叶轮4-接钞台5-喂钞台6-按键7-彩色液晶显示屏8-启动传感器9-纸带入口10-纸带11-进退带按钮12-左磁传感器13-左计数传感器14-右磁传感器15-右计数传感器16-中磁传感器17-网络接口18-电源插座19-电源开关20-USB接口21-调节螺丝22-电脑接口23-外显接口1.2 上盖的开合示意图说明：如上图（1）向后拉提手（2）向上转动提手（3）翻开整个翻盖（4）翻开吸尘器二、主要功能及其使用方法主要按键功能有：点钞机部分：菜单、预置/+10、累加/+1、清零/退出、清分/、计数/、智能/确认、启动；扎把机部分：-/设置、+/功能、5/清零、20/10、50、100。
声明：本说明书的著作权归南京力导科技股份有限有限公司，未经许可不得复制。
本说明书的解释权归南京力导科技股份有限有限公司。
我们不承担由于对本说明书的误解而造成的损失。
由于软件及硬件升级，可能会造成的说明书与实际产品不完全一致，恕不另行通知。
1.概述 (6)1.1装置保护功能及适用范围 (6)1.2选型说明 (6)1.3主要特点 (6)2.技术条件 (8)2.1 额定电气参数 (8)2.2 功率消耗 (8)2.3 超载能力 (8)2.4 极限环境条件 (8)2.5 机械性能 (8)2.6 绝缘耐压性能 (9)2.7 输出接点容量 (9)2.8 电磁兼容性 (9)2.9 保护功能主要技术指针 (9)3.保护原理说明 (10)3.1 保护程序结构说明 (10)3.2 距离保护的启动和复归 (11)3.2.1 “负序和零序” 启动元件 (11)3.2.2相电流突变量启动元件 (12)3.2.3过流启动元件(静稳检测元件) (12)3.3选相元件 (12)3.3.1近处或者短线路（3>Ls Z Z 线路阻抗系统阻抗）故障 ............................................................................ 12 3.3.2 故障点较远，线路较长（3<L s Z Z 线路阻抗系统阻抗） ....................................................................... 14 3.3.3 故障点很远，线路很长 (14)3.4工频变化量距离继电器 (14)3.5三相故障距离保护 (15)3.5.1 保护启动后140ms 以内 (15)3.5.2 保护启动140ms 以后 (18)3.6 I ，II 段接地距离继电器 (18)3.7 I ，II 段两相故障距离继电器 (20)3.8 振荡闭锁 (22)3.8.1 不对称故障开放元件 (22)3.8.2对称故障开放元件 (22)3.9 距离保护动作逻辑 (24)3.10不对称相继速动 (25)3.11 距离三段 (26)3.12 变压器远后备保护 (27)3.13 零序方向过流保护和零序反时限过流保护 (29)3.14 重合闸 (30)3.15 合闸后加速 (32)3.16 双回线横联保护 (33)3.17 PT断线后紧急状态保护 (34)3.18 低频解列 (34)3.19 母线TV断线 (36)3.20 线路TV断线 (36)3.21 TA断线 (37)3.22 开关位置异常告警 (37)3.23 角差异常告警 (37)3.24 过负荷告警 (37)3.25 控制回路断线 (38)4.硬件原理说明 (39)4.1装置硬件组成 (39)4.2装置各组件原理说明 (40)4.2.1电源模块 (40)4.2.2互感器模块 (41)4.2.3管理板MCPU (41)4.2.4保护板PCPU (42)4.2.5键盘板KEYB9100 (42)4.2.6开入板INPUT9100 (42)4.2.7开出板OUTPUT9100 (43)4.2.8操作板OPT9100 (44)4.2.9电压切换板SWITCH9100 (45)4.2.10通讯板COM9100 (46)4.2.11开入开出板INOUT9100 (47)4.2.12 CAN网卡CAN9100 (47)4.2.13 以太网卡ETH9100 (47)4.3结构与安装 (48)5.保护整定说明 (49)5.1 定值清单 (49)5.1.1 距离保护定值及整定说明 (49)5.1.2 零序方向过流保护 (50)5.1.3 低频保护定值 (51)5.1.4 重合闸以及合闸后加速定值 (52)5.1.5 断线告警定值 (52)5.1.6其它定值 (53)6 使用说明 (54)6.1 概述 (54)6.1.1 彩色液晶屏 (54)6.1.2 按键组 (54)6.1.3 LED指示灯 (54)6.1.4 PS2接口 (55)6.2 基本界面操作说明 (55)6.2.1 界面操作概述 (55)6.2.1 开机描述 (56)6.2.2 主菜单 (57)6.2.3 实时浏览实时浏览的菜单结构如下： (58)6.2.4 保护整定 (62)6.2.5 事件信息 (64)6.2.6 打印操作 (67)6.2.7 系统设置 (68)6.2.8 版本信息 (72)6.2.9 对窗口操作的说明 (73)6.3 重要窗口说明 (73)6.3.1 事件弹出窗口 (73)6.3.2 密码操作窗口 (74)6.3.3 模块选择窗口 (75)6.3.4 录波浏览窗口 (76)6.3.5 液晶参数设置窗口 (77)7、调试说明 (79)7.1试验设备及试验接线的基本要求 (79)7.2 外观及接线检查 (79)7.3 绝缘电阻检测 (79)7.3.1 试验前准备工作如下: (79)7.3.2 绝缘电阻检测 (79)7.4 通电初步检验 (79)7.5 定值整定 (80)7.5.1 整定值的整定 (80)7.5.2 整定值的失电保护功能检验 (80)7.6 开关量输入回路检验 (80)7.7 交流采样系统检验 (80)7.7.1 零漂检验 (80)7.7.2 模拟量输入的幅值特性检验 (80)7.7.3 模拟量输入的相位特性检验 (80)7.7.4 遥测检查 (80)7.8 保护功能及定值检验 (81)7.8.1 距离保护检验 (81)7.8.2 零序方向过流保护检验 (83)7.8.3 交流电压回路断线时保护检验 (83)7.8.4低频减载试验 (84)7.8.6 过负荷告警试验 (84)7.9 拉合直流电源，拉合交流PT电压试验 (84)7.10 整组开关传动试验 (85)7.11 带负荷试验 (85)8.装置异常情况分析及处理 (85)8.1 自检故障分析及处理 (85)8.2 输入量异常分析及处理 (86)8.2.1 交流输入量异常分析及处理 (86)8.2.2 开入量异常分析及处理 (86)8.3 通信故障分析及处理 (87)8.3.1 与上位机的串行通讯不正常 (87)8.3.2 与上位机的网络通讯不正常 (87)8.4 打印故障分析及处理 (87)8.4.1 打印机打印出乱码数据 (87)8.4.2 打印机无响应 (87)9.运输及检查 (88)9.1运输及储存 (88)9.2开箱检查 (88)10.订货须知 (88)附录1. 预告信号分析及处理 (89)附录2.串口103规约 (90)1．物理接口和链路层性能 (90)1.1通信接口 (90)1.2传输速率 (90)1.3通讯格式 (90)1.4通讯方式 (91)1.5超时和重发 (91)1.6报文格式 (91)1.7控制域定义 (91)1.8地址域定义 (92)2.应用服务数据单元（ASDU）说明 (92)2.1类型标示1（ASDU1）：带时标的报文（监视方向） (93)2.2类型标示1（ASDU1）：带时标的报文（扩展）（监视方向） (93)2.3类型标示6（ASDU6）：时间同步 (94)2.4类型标示7（ASDU7）：总召唤启动（控制方向） (95)2.5类型标示8（ASDU8）：总召唤终止（监视方向） (95)2.6类型标示10（ASDU10）：响应读一个组的描述或值（监视方向） (95)2.7类型标示21（ASDU21）：读一个组的描述或值（控制方向） (96)2.8类型标示42（ASDU42）：遥信状态信息（监视方向） (97)2.9类型标示42（ASDU42）：遥信状态变化信息（监视方向） (97)2.10类型标示50（ASDU50）：遥测信息（监视方向） (98)2.11类型标示51（ASDU51）：突变遥测信息（监视方向） (99)2.12类型标示64（ASDU64）：控制断路器命令（控制\监视方向） (99)3.报文交换过程 (100)3.1初始化过程 (100)3.2总召过程 (101)3.3保护动作事件信息上送 (101)3.4带时标的开关量遥信变位（SOE）和遥信状态变化信息上送 (102)3.5遥测突变信息上送 (102)3.6遥控操作 (103)4.信息说明 (103)4.1遥测信息 (103)4.2遥信信息 (104)4.3遥控信息 (104)4.4事件信息 (104)1.概述1.1装置保护功能及适用范围DMP9100微机线路保护装置包括工频变化量距离保护、完整的三段相间和接地距离保护、四段零序方向过流保护、零序方向反时限过流保护、变压器远后备保护、不对称相继速动保护、双回线横联保护、低频解列保护、双回线跨线不接地保护、ＰＴ断线后紧急状态保护；配置有三相一次重合闸、合闸后加速、故障测距、过负荷告警、频率跟踪采样等功能；装置还带有跳合闸操作回路和交流电压切换回路。
Unitole中压铠装式金属封闭开关设备安装使用说明书镇江大全伊顿电器有限公司始终安全第一！在开关设备安装使用前请先仔细阅读本说明书●开关设备只能安装在适合于电气设备工作的户内场所。
●确保由专职电气人员来进行安装、操作和维护。
●必须保证现场电气设备的联接条件和工作规程的适用与安全性。
●有关开关设备的一切操作，都要遵守说明书中的相应规定。
●危险，要特别注意说明书中标有这个危险标志的注意事项。
●不要超出开关设备在正常工作条件下的技术参数里规定的负载。
●说明书应放在所有与安装、操作和维护有关的人员能方便地拿到的地方。
●用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备。
若对本说明书尚有疑问，我们将很乐意提供进一步的资讯。
目录1.总则 (1)1.1概述 (1)1.2标准和规范 (1)1.3工作条件 (1)1.3.1正常工作条件 (1)1.3.2特殊工作条件 (1)1.3.3扩展备用空间 (1)1.3.4地面 (1)1.3.5注意事项 (1)2.主要技术数据及结构概述 (2)2.1主要技术数据 (2)2.2主要结构概述 (3)2.2.1开关柜外壳 (4)2.2.2隔室及泄压装置 (4)2.2.3二次插头与手车位置连锁 (5)2.2.4关门操作 (6)2.2.5手动分闸装置 (6)2.2.6防止误操作的连锁装置 (6)3运输和保管 (7)3.1交付条件 (7)3.2包装 .......................... 73.3运输 .. (7)3.4交货和中间保管 (7)4.开关柜的现场安装 (8)4.1开关设备的安装基础及尺寸 (8)4.2现场安装 (9)5.开关柜的现场操作 (9)5.1无接地开关的断路器柜操作 (9)5.1.1将断路器手车推入柜体 (9)5.1.2断路器手车在柜内的操作 (11)5.1.3从柜体中取出断路器手车 (11)5.2带接地开关的断路器柜操作 (11)5.2.1手车在柜内的操作 (11)5.2.2合、分接地开关操作 (11)5.3隔离车、PT车开关柜的操作 (11)6通电运行前的检查 (11)7开关柜的维护检修 (12)7.1日常维护 (12)7.2临时检修 (12)7.3常规检修 (12)7.3.1检修周期 (12)7.3.2检修项目 ....................121总则1.1概述Unitole中压铠装式金属封闭开关设备(以下简称UR4型开关柜)是三相交流空气绝缘、金属铠装、移开式、单或双母线分段系统的户内配电装置。
DKL制动逻辑控制装置使用维修手册前言本产品在出厂前已经过严格检查。
DKL装置购入后，请检查本产品是否因运输不慎而造成损伤；产品的规格、型号是否与订购产品的机种相符；有无合格标志等。
如有问题，请与本公司或供应商联系。
本产品的保修期依照标书约定。
若由于下述原因引起的故障，不属于保修范围：●不正确的操作或未经允许自行修理及改造所引起的问题。
●超出标准规范或未经允许自行修理及改造所引起的问题。
●购买后跌损、野蛮搬运、未按本说明书要求使用造成的问题。
●因环境不良所引起的器件老化或故障。
●为确保设备的良好运行，禁止非专业人员随意打开机箱。
专业人员进行维修时要注意确保人身安全。
目录一、概述二、装置构成三、主要技术参数四、工作原理五、安装与接线六、使用与维护七、故障检修八、附录：各车型接口线号及梯形图一、概述DKL制动逻辑控制装置为电空制动机的电路集成控制装置，尤其适用于DK1制动机控制系统。
该装置采用先进表面贴片（SMT）技术与逻辑控制芯片相结合，取代原制动系统中的迂回电路、阻流板、时间继电器与中间继电器，具有反应速度快、可靠性高、抗干扰能力强、结构紧凑、检修方便等特点；而且具备通过调整软件在相同的硬件上实现不同的逻辑组合功能，以达到控制不同的车型之目的。
DKL制动逻辑控制装置外形图如图一所示。
（此为DKL-SS4G，其它型号类似）图一、DKL制动逻辑控制装置外形图二、装置构成DKL制动逻辑控制装置采用欧式4U标准结构框架，并采用20芯铁路专用连接器实现与机车的信号通讯。
DKL装置（为叙述方便，将DKL制动逻辑控制装置简称为DKL装置）结构图如图2所示。
图二、DKL装置结构图DKL制动逻辑装置由四个部分组成，分别为固定基架、DKL电源板、DKL控制板和DKL输出板。
DKL装置构成外形图如图三所示。
在固定基架前面板部，安装有钮子开关；对应制动系统功能开关，其定义和对应关系见附录。
基架后侧，装有20芯连接器插座，型号：TL02J20ZY；用于实现同外部机车信号联系。

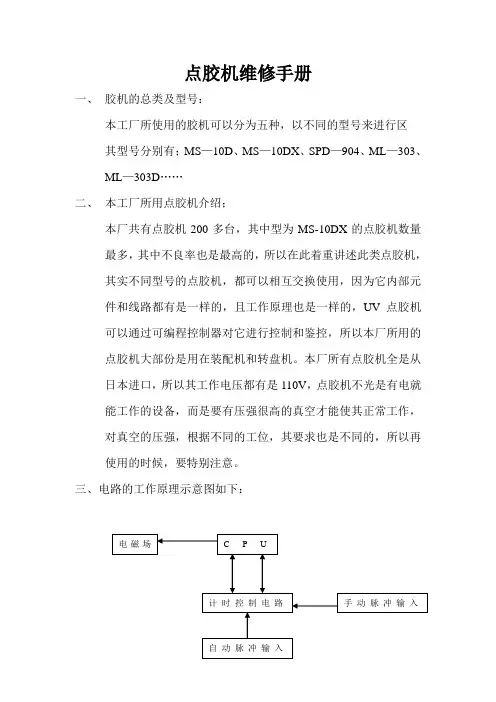

点胶机维修手册一、胶机的总类及型号：本工厂所使用的胶机可以分为五种，以不同的型号来进行区其型号分别有；MS—10D、MS—10DX、SPD—904、ML—303、ML—303D……二、本工厂所用点胶机介绍；本厂共有点胶机200多台，其中型为MS-10DX的点胶机数量最多，其中不良率也是最高的，所以在此着重讲述此类点胶机，其实不同型号的点胶机，都可以相互交换使用，因为它内部元件和线路都有是一样的，且工作原理也是一样的，UV点胶机可以通过可编程控制器对它进行控制和鉴控，所以本厂所用的点胶机大部份是用在装配机和转盘机。
本厂所有点胶机全是从日本进口，所以其工作电压都有是110V，点胶机不光是有电就能工作的设备，而是要有压强很高的真空才能使其正常工作，对真空的压强，根据不同的工位，其要求也是不同的，所以再使用的时候，要特别注意。
三、电路的工作原理示意图如下：四、 电路、气路工作原理的分析；陶瓷滤波电容 滤波电容 整流桥 AC110V 输入输入的电压为110V （±10V ）时，经过型号为ZGB2203-01U 的抗干绕大电容后，得出一个较稳定的交流电压110V 电压，输送到电源（开关管电源电路）PCB 上，从而经过电源PCB 中的保险管（型号为：250V2A ）、线圈（型号为：104）、开关管（型号为：MIP0222SY ）、电解电容（型号分别为：400V47UF 、35V220UF ×2、50V10UF ×2、35V47UF 、整流器（型号为：S601N ）、光电耦合器（型号为：2561H206×2）、无极性电容（型号为：CD332M ×2、103Z 、5D207）二极管（型号为：3LU22）……陶 瓷保 险开 关 管㈡、当110V电压经以上元件降压、整流，滤波、稳压后，得出一个非常稳定的直流电压24V。
㈢、24V直流电压分成两路；一路与电磁阀相接，一路与CPU 处理PCB板相接，使CPU能正常工作。

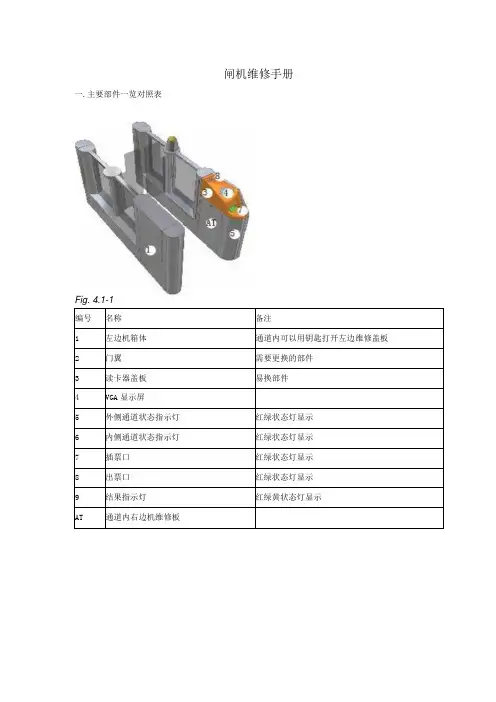

闸机维修手册一.主要部件一览对照表Fig. 4.1-1编号描述备注I读卡器盖板轻抬轻放2应急放行按钮门向内开启3读卡器外盖开关锁开启读卡器盖板用Fig. 8.3.1.1-2 编号描述备注I安全传感器两侧2保护传感器两侧编号描述备注1网络配线架Fig. 8.3.1.1-4 2 编号描述备注3ETS21 主板 A2. 1主控制板4网络面板内带模块5电源接线端头主供电接口Fn. 8.3.1.2-1编号描述备注1右边机UPS编号描述备注1TPC工控机2CF卡槽注意卡的方向3电源开关4CF卡退卡键5CF卡夹3 4 2 5Fig. 10.3.1-2编-7∏U号描述备注3接线端子传感器带4传感器板分宽窄Fig. 10.3.4-1 编号描述备注I读卡器后安装螺丝2个2CCS读卡器SM_2408 3读卡器前安装螺丝1Fig. 10.3 2-39编号描述备注1结果指示灯安装螺丝2T型电机3电机固定卡件4电机接线端子5电机外旋转套6底部长盖板7齿制制动和编码器一起8法兰环齿制制动处9齿制制动紧固螺丝10编码器和齿制刹车一起二.常见故障类划分以及处理方法1.更换读卡器读卡器的环境剖析1.后面读卡器固定点2.读卡器3.前面读卡器固定点4.入票口指不灯插头5.读卡器外盖6.带锁的电气控制盒盖板7.读卡器锁盒8.电源插头9,接地AT供电插头AK接口更换读卡器详细步骤1.用钥匙打开读卡器外盖，用支架支起并固定好2.用钥匙打开侧面板并移开3.断开保险丝，并断开读卡器电源4.断开接地线5.断开入票口指示灯插头6.断开电源插头7.断开接口8.拆开前面固定点9.拆开后面固定点10.卸下读卡器11.安装新的读卡器12.调整读卡器注意调整读卡器，使其安装面与出入票口准确切合因此，须小心轻关读卡器外盖并调整读卡器如果读卡器位置调整不准确，读卡器外盖会由于Fig. 10.3.4-3 Fig. 10.3.4-2Fig. 10.3.4-4Fig 10.3 4-5关闭时压力过大而损坏 13 .拧紧前后固定点螺丝 14 .电气连接插头：• 接地 • 接口 • 电源插头• 入票口指示灯插头 15 .保险丝插头 16 .关好读卡器外盖 17 .安装并锁死箱体侧板 18 .测试读卡器 2 .更换电池 LLED 显示屏外壳 3 .黑色电缆接头（-） 4 .电池 2 X 12 V 5 .红色电缆接头（+） 6 .保险丝15 A 7 .红色桥接电缆 状态显示屏的电池状态注意：如果UPS 电池额定电压过低，箱体上电池最顶端红色LED 会闪亮在这种情况下请将两个电池都更换连接设备前，必须保证电池与电压断开连接 安装前，必须仔细检查电池的正负极是否正确安装电池LED信号 结果黄色 亮灯 UPS 运行:额定电压供电单元电池 绿色 亮灯 额定电压输出功率I 电池负荷 红色闪烁警号:电池电压过低o 必须在2分钟内更换Fig. 10.3.5-1Fig. 10.3.5-2读卡器外盖下面的每个电气柜需要安装2块电池12 V1.打开电气柜2.从电气柜里取出两个12V电池3.移去供电电缆4.移去桥接电缆5.连接桥接电缆6.连接供电电缆，见图10. 3. 5-2和图10. 3. 5-3•灰色电线连接到副极(-),黑色端口•红色电线连接到正极(+),红色端口7.将两块电池放到电气柜8.关闭电气柜6更换主电源电池1. LED显示屏外壳断电情况下，可用电池供电5分钟UPS集成有报警功能的测试系统发生故障的时会报警信号指示灯状态：5维修措施：更换单机电池更换网络电池Fig. 10.3.6-1 1电池安装在左边机模块结构外壳的内部1.打开左边机电气柜2.拧开外壳上的8个螺丝3.打开外壳4.更换电池：5维修措施：更换单机电池3至75.关闭外壳6.关闭左边机电气柜三.常见故障列表以及处理方法1门翼自由旋转关打开门Jt 持续开放功能被激活 控制中心的常开功能激活通过IPC 关闭此功能6系统断电LED 卡损坏更换卡8人票口故障ETS 21触发失败-> 卡损坏检查触发器.卡损坏更换卡.读卡器不进票读卡器无电源 读卡器无控制信息 读卡器皮带脱落 读卡器硬件坏 检杳读卡器电源线 检查控制线或IPC 按指示的标签重新装配皮带 更换读卡器控制板9显示器故障故障 原因维修措施不显不 无电源 无VGA 信号 显示屏坏检查电源线或高压板 检查VGA 板或IpC 更换显示屏 显示混乱VGA 板坏VG 垓接触不良更换VGA 板 检查VGA 连接线10出票口故障11门翼自由转动故障14门翼不完全打开/关闭故障15门不打开故障16门不关闭故障17门翼不规则运转故障18系统无法找到起始位置故障19门翼旋转方向错误故障20故障持续报警AC总电源：为外部220V电源F1-F5的五个保险对应具体的控制设备F1：通道右边机ETS2I主板的电源F2：通道左前边ETS2I副板的电源F3： CCS读卡器电源F4： IPC工控机电源F5：液晶屏电源。
15.1概述
外观:
设备规范:
型号GK35-2C最大封包厚度8mm
6、5-11mm线迹型式双线链式401
针迹调节范
围
缝线规格棉线、涤纶线压脚提升高度11-16mm
机针型号80800×250#皮带轮直径φ114mm
电机功率5、5Kw 切刀装置内藏式半自动切
刀
机器重量30KG外包装尺寸50cm*50cm*35c
m
生产厂家瑞安市八方牌缝纫机厂生产
15、2 使用安全与注意事项
1 该缝包机直接与电源接触,因此必须注意安全,避免触电事故发生,使用机
器以前,下列各点要求注意:
该机器所附电动机得输入电压规定为380V,如果电源得电压不符,须经过调
试改正后才可使用。
为了防止触电事故,必须用接有线得三芯电源线,并要定期得检查缝包机内
部导线得绝缘情况。
在潮湿场所使用机器时,应该穿上橡胶鞋与戴上绝缘手套。
电动机上得易损件被磨损后,需要及时调换。
2 线得规格与线得选择方法
该封包机规定用21支/12-18股棉线,或其她用麻、丝等纤维纺得,粗细与
12-18股棉线相同得各种缝线,所使用缝线,需绕在纸板做得锥形锭子上,放
入线筒后用线钉帽固定。
但不论用何种纤维纺得棉,都要符合下列要求才
可以保证应有得缝纫性能,希望使用及在选择缝线时加以注意。
2、1缝线应连续一致粗细均匀,没有结巴绞结。
2、2柔软而表面光滑,没有毛丝,纤维之间得绞结应该紧密,并要有一定得韧
性与拉力。
点验钞扎把一体机使用说明目录前言 (2)目录 (3)结构示意图 (4)功能特点 (5)操作指南 (5)操作说明 (5)操作方法 (6)软件升级 (8)维护保养 (8)技术指标 (8)常见故障排除 (9)一、结构示意图1，点钞入口2，后盖3，按键4，右壳5，扎把入口6，纸带7，挡钞板8，左壳9，显示屏10，进带按钮11，退带按钮12，电源盒13，叶轮板14，编码器15，捻钞轮16，外显接口17，电脑接口18，电源插座19，开关显示和按键说明：上排五位数点钞显示器：显示纸币的张数（最大值99999，包括异常币张数）；累加点验状态下，显示数次累加点验张数。
下排五位数显示器：显示纸币的面额（预置、混合、计数点验状态下，不显示纸币面额）；预置状态，显示预置张数。
下排三位扎把显示器：显示扎把部分的温度和扎把数。
报警术语解释荧光：无荧光或荧光特征可疑的纸币或伪币。
中磁：无安全线或安全线可疑的纸币或伪币。
边磁：无磁性油墨或磁性油墨分布可疑的纸币或伪币。
穿透：根据纸币纸质的特征，配上穿透鉴伪，增加识别各种伪币的能力。
红外：采用先进的模糊识别技术，根据人民币的红外特征，能有效地识别各种“变造币”的假币。
半幅：只有原来三分之一甚至更小的纸币或伪币。
残币：有破损或残缺不全的纸币或伪币。
幅面：大小不同的纸币或伪币。
叠张：两张或两张以上重叠在一起的纸币或伪币。
粘连币：两张或两张以上粘连在一起的纸币或伪币。
二、功能特点双CPU处理技术，实现点钞扎把同时进行操作先进的鉴伪技术软件支持电脑升级全自动快速捆扎微电脑控制，操作简单方便热压式捆扎，捆扎后的纸币美观、牢固，达到“五好”标准 纸带捆扎位置可调 无需预热 大屏数码显示三、操作指南1、首先检查您使用的电源与机器铭牌上标定的参数是否一致：电源插座应具有可靠的接地。
2、检查纸带是否已安装。
如未安装，先进行纸带安装操作。
打开侧面壳，按下纸带架，将纸带卷推入，松开纸带架，纸带卷自动滚入到位。
技密A(工场)（DAB门机控制系统产品使用说明）第1页, 共26页目录一．产品概述 (3)1．产品简要说明 (3)2．产品型号说明 (3)3．产品外形尺寸 (3)4．系统结构与接口信号 (4)4.1 系统框图 (4)4.2 对外部的接口 (4)二．环境条件 (6)1．工作环境 (6)2．存储环境 (6)三．控制板I/O端口规格及开关说明 (7)1．控制板（DAB-C板）端口规格、开关、指示灯分布示意图 (7)2．控制板（DAB-C板）端口说明 (7)2.1 信号输入端口 (7)2.2 信号输出端口 (8)2.3 编码器端口 (9)2.4 输入信号外部电源端口 (9)2.5 开关电源输入端口 (10)3．控制板开关、按钮说明 (10)4．跳线说明 (11)四．驱动板I/O端口规格 (12)1．驱动板（DAB-D板）端口、指示灯分布示意图 (12)2．驱动板（DAB-D板）端口说明 (12)2.1 主回路端口 (12)2.2 开关电源输入输出端口 (13)3．开关电源（HDP225-01）端口说明 (13)3.1 开关电源输入端口 (13)3.2 开关电源输出端口 (14)五．产品技术参数 (15)1．基本控制特性 (15)2．门机专用控制特性 (15)3．输入输出参数 (15)4．负载参数 (15)5．噪声参数 (16)6．开关门时间参数 (16)7．运行参数说明 (16)8．状态参数说明 (19)9．故障代码说明 (19)六．DAB门机控制系统操作说明 (21)1．键盘功能菜单规划 (21)2．键盘与数码管的布置 (22)3．键盘操作流程 (22)七．工程安装操作指引 (24)1．工程安装、接线 (24)2．中分/旁开门选择 (24)3．门机系统通电前检查指引 (24)4．门宽自检测 (24)5．门机运行参数修改 (25)6．故障检出 (25)7．厅门碰撞时调节方法 (25)8．旋转编码器更换方法 (25)一．产品概述1．产品简要说明DAB 门机控制器为电梯门机专用一体化控制器，包括电机驱动电路板与控制电路板两个部分，完成电梯梯门的逻辑控制、运行曲线计算、电机驱动控制等功能。
维修手册安全指示1.在维修本产品前，使用者必须彻底并仔细研读本产品使用说明书。
2.所有标上符号之指示，必须特别注意或执行，否则可能会导致身体伤害。
3.本产品维修须由受过正确训练的人员来操作。
4.未经本公司同意不得擅自拆卸或更换控制系统的任何元器件，违者所造成的后果自负。
5.在维修本产品或装拆本产品时，须确保电源插头处于断开状态，电控箱开关处理关闭状态；6.为安全起见，禁止以延长线作电源座供应二项以上的电器产品使用。
7.当连接电源线到电源座时，必须确定此电压低于AC250V，且符合标在马达铭牌上的指定电压。
※注意：电控箱电源规格如为AC220V时，请勿插接至AC380V的电源插座上，否则将出现异常且电机将无法动作。
此时请立即关闭电源开关，重新检查电源。
持续供应380V超过五分钟以上，将可能烧损电控箱上的保险丝F2、电解电容（C58、C59）及电源模块U14，而危及人身安全。
8.请不要在日光直接照射的场所、室外及室温45℃以上或5℃以下的场所操作。
9.请不要在暖气（电热器）旁、有露水的场所及在相对湿度30%以下或95%以上的场所操作。
10.请不要在灰尘多的场所、具有腐蚀性物质的场所及有挥发性气体的场所操作。
11.请注意电源线不要受压或过度扭曲。
12.电源线的接地线须以适当大小的导线和接头连接到生产工厂的系统地线，此连接必须被永久固定。
13.所有可转动的部分，必须以所提供的零件加以防范露出。
14.在第一次开电后，先以低速操作缝纫机并检查转动方向是否正确。
15.在操作以下动作前，请先关闭电源：1)在控制箱与马达上插或拔任何连接插头时。
2)穿针线时。
3)翻抬车头时。
4)修理或作任何机械上的调整时。
5)机器休息不用时。
16.高层次的修理或保养工作，仅能由受过适当训练的机电技师来执行。
17.所有维修用的零件，须由本公司提供认可，方可使用。
18.请不要以不适当物体来敲击或撞击本产品及各装置。
电控箱异常代码：E1:1)电力驱动错误代码2)不正常过电流或过电压电控箱功能将全部关闭对策:关闭电源，检查电源输入线路输入是否符合说明书要求。
版本记录版本更改内容简述编制日期- CR-14-08-001 葛晓敏2014-09-01目次1用户界面的操作手册 11.1 CPU用户界面的按钮 11.2 CPU端口定义和状态指示 51.3 操作面板用户界面的按钮 72 慢车调试 152.1 先决条件与准备152.2 断电操作 152.3 检查接线 152.4 检查检修状态 152.5 系统上电162.6 设置参数 162.7 电机调谐 172.8 检查运行方向182.9 轿顶检修运行183.快车调试193.1 楼层信息自学习193.2 外呼自动寻址193.3 称量自学习 193.4 监控运行电流 203.5 平层精度调整 203.6 舒适感调整213.7 检查安全 23附录A CPU错误代码表24附录B CPU参数表371用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏CPU用户界面如上图，3 个按钮分别定义为PRG、UP、SET。
按键名称具体功能PRG按钮在任何状态下，按下PRG按钮，显示的是当前的功能组菜单号，可以通过UP按钮，改变功能组菜单号；UP按钮在功能组菜单下，可以通过UP按钮进行组号递增，目前定义CPU有13个功能组菜单，因此，UP按钮可以将功能组菜单号循环变化，即0、1、2、3、4、5、6、7、8、9、A、B、C、0。
另外，在特定功能组数据菜单中，UP按钮也可以进行数据输入；SET按钮在功能组菜单下，按SET按钮进入该功能组的数据菜单。
在特定功能组下的数据菜单中，输入简单命令后，按SET按钮保存后，操作面板默认进入F0的菜单显示。
呼梯设定过程如上图所示，使用3个按钮呼梯至5楼操作示意图。
小键盘各菜单功能说明如下：功能名称具体功能描述F0：楼层及运行方向信息上电默认为F0的数据菜单显示，3位数码管的后两位数字显示当前电梯所在的楼层，第1位的数码管用于方向显示。
在电梯停止情况下，第1位数码管不显示，当电梯上行或下行时，该数码管对应地闪烁指示“”或“”。
Q/CDT 宁夏大唐国际大坝发电公司企业标准Q/CDT-DBpc 1002.G02.02—20082008-08-10发布2008-08-10实施(宁夏大唐国际大坝发电公司)发布目录序简要作业流程图 (2)1.范围 (3)1.1.本作业指导书适用范围 (3)1.2指导书质量控制点统计 (3)2. 本指导书涉及的文件、技术资料和图纸 (3)3.安全提示 (3)4.备品备件准备 (4)5.现场准备及工具 (4)5.2专用工具 (4)5.3.办理相关工作票 (5)6.检修工序及量标准 (5)6.2.阀门解体 (5)6.3轴承检查 (5)6.4阀杆弯曲度、椭圆度检查 (6)6.5阀瓣、阀座的研磨 (6)6.6阀门回装 (6)7.现场清理 (6)8.工作终结 (6)9.检修记录 (7)10.各部件检查、验收记录 (8)11质量验收签字记录 (9)12.对本作业指导书的修订建议 (9)序简要作业流程1.范围1.1本指导书适用范围本作业指导书规定了锅炉J961Y、J61Y DN50阀门大、小修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于锅炉大、小修工作。
阀门型号：J961Y、J61Y DN50检修地点在锅炉房内.小修的项目为对DN50阀门进行检修，并对已发现的问题进行处理。
1.2 指导书质量控制点统计2本指导书涉及的文件、技术资料和图纸■《阀门检修工艺规程》的2.2《火力发电厂锅炉检修技术培训》注2.3《中华人民共和国工人技术标准》■《国家300MW火电机组锅炉专业检修工时定额标准》(参考)■《电业安全工作规程》热力和机械部分3．安全提示3.1准备工作中需要注意的事项■开工前，要组织工作班人员进行危险点分析。
■参加检修的人员进行安全教育和技术培训，达到上岗条件。
■作业组成员的着装要符合规定、精神状态是否良好。
■开工前作业组长要进行安全交底、技术交底，做好危险预想。
JBY D GA818(A) 点扎一体机(GA7.820.3009主板)调试维修手册VER: YA5.00上海古鳌电子科技股份有限公司编写：审核：批准：目录一、结构示意图……………………………………………………………………………- 3 -二、主要功能及其使用方法………………………………………………………………- 3 -A、点钞部分功能介绍…………………………………………………………- 10 -B、扎把部分功能介绍…………………………………………………………- 10 -三、主要鉴伪方式及其原理………………………………………………………………- 10 -四、点钞报警代码及其故障原因………………………………………………………- 15 -五、入钞拉力调节…………………………………………………………………………- 17 -六、调节状态………………………………………………………………………………- 17 -七、传感器灵敏度及模式设定……………………………………………………………- 22 -八、配置功能的选用及操作方法…………………………………………………………- 25 -九、常见故障与排除方法…………………………………………………………………- 26 -十、基本维护及保养………………………………………………………………………- 28 -说明：本使用说明书用于JBY D GA818(A)的机型，软件版本在YA5.00以上。
制作日期2013-01-15一、结构示意图1.1结构示意图1-打开位置12-打开位置23-叶轮4-接钞台5-喂钞台6-按键7-彩色液晶显示屏8-启动传感器9-纸带入口10-纸带11-进退带按钮12-左磁传感器13-左计数传感器14-右磁传感器15-右计数传感器16-中磁传感器17-网络接口18-电源插座19-电源开关20-USB接口21-调节螺丝22-电脑接口23-外显接口1.2 上盖的开合示意图说明：如上图（1）向后拉提手（2）向上转动提手（3）翻开整个翻盖（4）翻开吸尘器二、主要功能及其使用方法主要按键功能有：点钞机部分：菜单、预置/+10、累加/+1、清零/退出、清分/、计数/、智能/确认、启动；扎把机部分：-/设置、+/功能、5/清零、20/10、50、100。
按键界面如下图所示：A、点钞部分功能介绍：1.启动：开机自检完毕，进入待机状态，界面如下图所示。
默认为智能点钞状态，按“启动”按键，系统运转一次，方便清理通道。
此键在主界面按下时可以开/关“串号记录”,即：点钞机是否要记录这一把钱的串号。
在串号设定操作界面中,长按此键为清除错误串号功能。
备注：时间可实时显示，时间设置可通过按键操作(菜单->调试->时间设置)。
2.智能：按“智能/确认”键，进入智能点钞状态。
此状态下，以第一张人民币为智能识别标准，能点验相同面额及不同版本的纸币,分出其它不同面额及各种异币。
在菜单操作界面中,此键为确认键功能。
3.清分：按“清分/”键，进入清分状态，点验钞票时，机器自动以第一张人民币为标准，能点验相同版本、相同面额的纸币，区分出不同面额、不同版本的纸币及各种异币。
在菜单操作界面中,此键为左键功能。
4.混合/计数：按“计数”键，切换“计数”和“混合”功能。
如果目前是计数状态，按“计数”键，切换为“混合”状态。
在菜单操作界面中,此键为右键功能。
5.清零/退出: 此键在主界面上为“清零”功能，在菜单操作界面上为“退出”功能。
6.预置：按“预置/+10”键，机器进入预置状态，默认状态下，预置数为100。
根据自身需要按“累加/+1”或“预置/+10”键设定所需的预置张数，最高预置张数为999张(需要在功能配置中将“预置9”状态设定为“开”)，当机器清点至所设张数时，机器将自动停止清点，当取空接钞传感器上的钞票，机器将继续等量清点，直到清点完毕，按“清零/退出”键退出预置状态。
在菜单操作界面中,此键为“-”键功能。
7.累加：按“累加/+1”键，机器进入累加状态，在智能点、清分点验状态下，不同面额纸币都能进行累加计数；机器的最高累加数字为9999张，这时机器将自动停止。
取空接钞台上的纸币或按任意键(注：托钞台上的纸币未清点完时)，机器将继续点验。
在菜单操作界面中,此键为“+”键功能。
8.菜单：按“菜单”键进入主菜单，用户可根据需求对相应项进行查看或修改，如下图：主要功能项介绍：灵敏度：灵敏度详细信息见本调试维修手册第23页，按“清分/”键、“计数/”键移动光标，按“预置/+10”键减小数字，按“累加/+1”键增加数字。
灵敏度数字越低，鉴伪能力越强；功能配置：功能配置详细信息见本调试维修手册第25页，根据功能需要进行打开或关闭某项功能，没必要时请勿修改；网络：用户进入此菜单后可以配置本机网络相关选项，用于本机与PC端联网；①按“清分/◀”键或“计数/▶”键可向左或向右切换高亮选项。
选择“网络”选项高亮，按“智能/确认”键进入“网络”界面。
如下图所示。
此时，默认第一个数字高亮。
②网络配置界面包含7个选项：服务器IP地址，服务器端口号，子网掩码，客户端IP地址，客户端端口号，默认网关以及MAC号。
可通过“清分/◀”键或“计数/▶”键左右选择要修改的数字，通过“预置/+10”或“累加/+1”键对要修改的数字进行加1或减1操作。
③第一行为“服务器”，即服务器端IP地址，其数字要与安装了数据库和数据采集系统的主机电脑服务器端地址IP保持一致，如192.168.021.08；第二行“端口号”项即为服务器端端口号，与服务器端数据采集系统所要求的端口号保持一致，其取值范围为（1024--9999），默认为8000。
（10000-65535）段暂不开放；第三行为“子网掩码”，按照常规设置即可，如255.255.255.000。
第四行为“客户端IP”，即客户端IP地址，需要注意的是，连接到同一服务器的客户端IP地址不能相同；第五行“端口号”，即客户端端口号，可任意设置，其取值范围为（1024-9999），（10000-65535）段暂不开放；第六行为默认网关，按照常规设置即可，如255.255.255.000；第七行为“MAC号”，即MAC地址，可任意设置，需要注意的是，同一网段的机器不得相同，另外，此数据都为十六进制，即每一个数字都能设置为（0，1，2，3，4，5，6，7，8，9，A,B,C,D,E,F）十六个数字中的任意一个。
④设置完毕，按“智能/确认”键确认完成，界面将退回到“主菜单”界面。
系统将断开当前网络连接，按照所设置的数据进行新的连接。
模式设定：用户可按需求将点钞机的工作模式设定为“默认档”、“中级档”或“高级档”,一般为“默认档”,鉴伪要求严格的用户可适当提升点钞机工作模式的档位；串号查看：用户可在此查看历史钞票冠字号信息；调试：用户可由此进入点钞机的调试菜单，内含“电压调节”、“查看数据”、“红外学习”、“串号设定”、“时间设定”、“USB T o USB”、“图像Save”、“USB T o Net”；①电压调节: 见本调试维修手册第18页的详细介绍；②查看数据: 见本调试维修手册第20页的详细介绍；③红外学习：见本调试维修手册第18页的详细介绍；④串号设定：用户可由此进入黑名单设置界面；⑤时间设定：显示时间的更改“计数/”键选择“时间”，按“确认”键进入修改日期和时间的界面，用户可修改点钞机的系统日期和时间。
基本操作：按“清分/”键和“计数/”键可以左右移动光标，按“预置/+10”键可以减小数字，“累加/+1”键可以增加数字；⑥图像Save：当点钞机插着U盘时，用户可用此功能将点钞历史图像保存在U盘中；CIS校正：用户可根据需求进行“ADC校正”、“测黑电平”、“测白电平”、“USB默认”操作；图像配置：用户可由此进入点钞机的图像配置菜单，内含“串号校正”、“程序版本”、“清串号”、“图像调节”、“图像参数”、“图像灵敏度”、“图像学习”、“退出学习”；①串号校正：选择此选项后，即开启串号校正功能，在点钞界面会显示“串号校正”字样；②程序版本：用户需进入“程序版本”查看设备编号，“SN:***…”是设备编号, “TP:***…”是图像程序版本, “MP:***…”是主控程序版本, “FP:***…”是彩色液晶屏程序版本。
③清串号：选中“清串号”按“确认”键即可清除存储在机器内的冠字号码历史记录。
④图像调节、图像参数、图像灵敏度：报图像故障时进入“图像调节、图像参数、图像灵敏度”界面调节对应的采样点数值即可，图像采样点代码点1-点45依次对应的报错代码“图像21-图像65”。
采样点的数值越高，灵敏度越高。
采样点数值越小，灵敏度越低。
如果有误报图像就将相应的采样点数值降低，例如报图像25，就将点5的数值都适当地降低。
例：点10：50 50 50 50面向一灵敏度面向二灵敏度面向三灵敏度面向四灵敏度例如：报“图像30”，一般是将“点10”四个面向的数值适当降低，如果某张纸币的第二面总是报“图像30”则可以只降低第三面的数值。
如果还有报“图像30”则继续降低，如果降低很多后仍有报图像30，则找图像专业人员解决。
⑤图像学习：选择此选项后，即开启图像学习功能，在点钞界面会显示“图像学习”字样；⑥退出学习：选择此选项后，即退出“图像学习”或“串号校正”模式，在点钞界面不再显示“图像学习”或“串号校正”字样；打印：将点钞机和打印机通过串口连通后，选择“打印”即可打印出当前点钞的冠字号码。
U盘功能：点钞机开机后，U盘接入点钞机的U盘接口，点钞过程中，纸币的冠字号码信息会自动实时地存储到U盘中。
须注意的是：U盘保存冠字号码时会同时保存点钞时间，因此需要校准点钞机上的时间信息是否正确。
可以将U盘中的数据复制到古鳌“纸币查询系统”的Data文件夹中，同时要打开CollectMieyPJ.exe文件.5秒后即可通过Web查询界面进行查询U盘保存的冠字号码信息。
B、扎把部分功能介绍：<一> 、操作前说明(1)将机器平放于桌面上，接通AC220V/50HZ电源(2)打开机器电源开关，若纸带未准备好，则先进行装纸带操作(3)装纸带说明如图方式放置纸带退带按钮进带按钮——打开侧面板，将纸带卷按上图方式装入，待纸带头到达进带按钮上方时，按下进带按钮，纸带即可自动装载完毕。
(注意：纸带卷抽纸方式。
)——送纸路径如上图所示方向。
(注意：纸带通过导纸轮时，有胶的一面始终朝下。
)<二>、扎把动作流程说明扎把机使用方法为:将成叠的100张纸币以右手握住，紧贴入口底部推送到位，触发启动传感器，机器即自动捆扎纸币，捆扎完成后即可取出捆扎好的纸币。
(注意：本机最大的捆扎纸币张数为110张)扎把机完成整个工作流程需要经历以下几个步骤:第一步：进带打开电源后，机器进行故障自检测，自检完毕，显示器上显示“扎把版本|V-xxx”且机器发出一声较长“嘀”的提示声，此时说明机器正常，若纸带已装，可以进行捆扎操作(若机器自检有故障，请参阅“故障排除”),若无纸带,就进行装纸带步骤,将纸带用剪刀剪平(如果没有剪刀，那么必须用手将纸带撕齐)，对准进带口，然后再按红色的“进带”键穿带。
