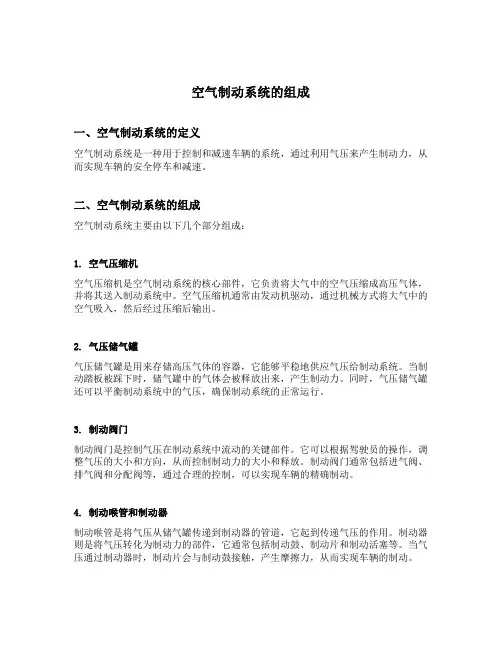

空气制动系统的组成一、空气制动系统的定义空气制动系统是一种用于控制和减速车辆的系统,通过利用气压来产生制动力,从而实现车辆的安全停车和减速。
二、空气制动系统的组成空气制动系统主要由以下几个部分组成:1. 空气压缩机空气压缩机是空气制动系统的核心部件,它负责将大气中的空气压缩成高压气体,并将其送入制动系统中。
空气压缩机通常由发动机驱动,通过机械方式将大气中的空气吸入,然后经过压缩后输出。
2. 气压储气罐气压储气罐是用来存储高压气体的容器,它能够平稳地供应气压给制动系统。
当制动踏板被踩下时,储气罐中的气体会被释放出来,产生制动力。
同时,气压储气罐还可以平衡制动系统中的气压,确保制动系统的正常运行。
3. 制动阀门制动阀门是控制气压在制动系统中流动的关键部件。
它可以根据驾驶员的操作,调整气压的大小和方向,从而控制制动力的大小和释放。
制动阀门通常包括进气阀、排气阀和分配阀等,通过合理的控制,可以实现车辆的精确制动。
4. 制动喉管和制动器制动喉管是将气压从储气罐传递到制动器的管道,它起到传递气压的作用。
制动器则是将气压转化为制动力的部件,它通常包括制动鼓、制动片和制动活塞等。
当气压通过制动器时,制动片会与制动鼓接触,产生摩擦力,从而实现车辆的制动。
5. 制动控制装置制动控制装置是驾驶员用来控制制动系统的部件,它通常包括制动踏板和制动手柄等。
当驾驶员踩下制动踏板或者拉动制动手柄时,制动控制装置会通过连接机构将操作传递给制动阀门,从而实现对制动系统的控制。
三、空气制动系统的工作原理空气制动系统的工作原理可以概括为以下几个步骤:1.空气压缩机将大气中的空气压缩成高压气体,并将其送入气压储气罐中进行储存。
2.当驾驶员踩下制动踏板或者拉动制动手柄时,制动控制装置会将操作传递给制动阀门。
3.制动阀门根据驾驶员的操作,调整气压的大小和方向,将气压传递给制动器。
4.制动器接收到气压后,制动片会与制动鼓接触,产生摩擦力,从而实现车辆的制动。

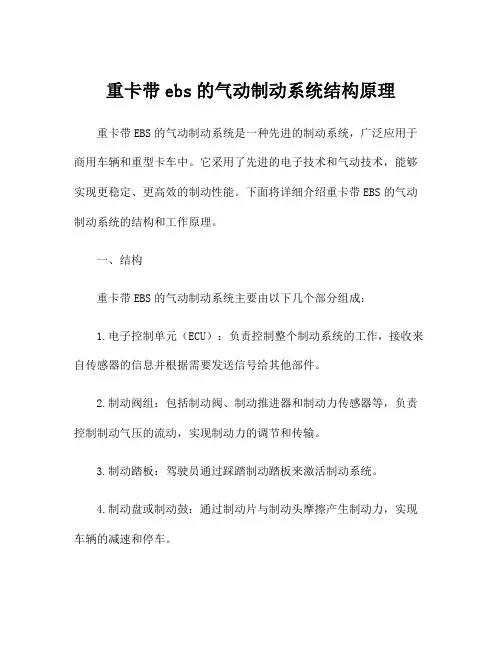

重卡带ebs的气动制动系统结构原理重卡带EBS的气动制动系统是一种先进的制动系统,广泛应用于商用车辆和重型卡车中。
它采用了先进的电子技术和气动技术,能够实现更稳定、更高效的制动性能。
下面将详细介绍重卡带EBS的气动制动系统的结构和工作原理。
一、结构重卡带EBS的气动制动系统主要由以下几个部分组成:1.电子控制单元(ECU):负责控制整个制动系统的工作,接收来自传感器的信息并根据需要发送信号给其他部件。
2.制动阀组:包括制动阀、制动推进器和制动力传感器等,负责控制制动气压的流动,实现制动力的调节和传输。
3.制动踏板:驾驶员通过踩踏制动踏板来激活制动系统。
4.制动盘或制动鼓:通过制动片与制动头摩擦产生制动力,实现车辆的减速和停车。
5.传感器:主要包括速度传感器、转向角传感器、油门传感器等,在制动系统中起到采集车辆运行状态信息的作用。
6.电气线束:连接ECU、传感器和其他的制动部件。
二、工作原理重卡带EBS的气动制动系统的工作原理如下:1.刹车指令生成:驾驶员通过踩踏制动踏板来生成制动指令,这个指令通过传感器发送到ECU。
2.信号处理:ECU接收到制动指令后,会根据车辆当前的速度、负载以及其他信息来调节制动力的大小。
ECU还会通过传感器获取车辆的实时速度和负载情况,确保制动效果是恰当的。
3.制动力生成:ECU通过控制制动阀组来调节制动气压的大小和分配,以达到预定的制动力。
制动气压经过制动阀进入制动推进器,从而推动制动片与制动盘或制动鼓摩擦,产生制动力。
4.制动力调节:采用电子控制和气动调节的方式来实现制动力的调节。
ECU能够根据实时情况动态调节制动力的大小,以适应不同的道路和负载条件。
5.刹车力梯度:重卡带EBS的气动制动系统还支持刹车力梯度的功能,即在逐渐释放刹车踏板时,制动力也会逐渐减小。
这种刹车方式更加平稳,能够提高驾驶舒适性和制动性能。
6.防抱死系统(ABS):重卡带EBS的气动制动系统通常还配备有防抱死系统,用来防止车轮在紧急制动时因为过度制动而失去抓地力。

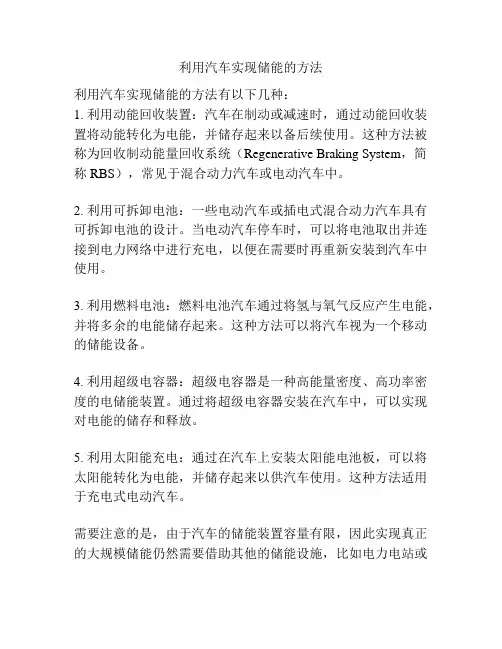

利用汽车实现储能的方法
利用汽车实现储能的方法有以下几种:
1. 利用动能回收装置:汽车在制动或减速时,通过动能回收装置将动能转化为电能,并储存起来以备后续使用。
这种方法被称为回收制动能量回收系统(Regenerative Braking System,简称RBS),常见于混合动力汽车或电动汽车中。
2. 利用可拆卸电池:一些电动汽车或插电式混合动力汽车具有可拆卸电池的设计。
当电动汽车停车时,可以将电池取出并连接到电力网络中进行充电,以便在需要时再重新安装到汽车中使用。
3. 利用燃料电池:燃料电池汽车通过将氢与氧气反应产生电能,并将多余的电能储存起来。
这种方法可以将汽车视为一个移动的储能设备。
4. 利用超级电容器:超级电容器是一种高能量密度、高功率密度的电储能装置。
通过将超级电容器安装在汽车中,可以实现对电能的储存和释放。
5. 利用太阳能充电:通过在汽车上安装太阳能电池板,可以将太阳能转化为电能,并储存起来以供汽车使用。
这种方法适用于充电式电动汽车。
需要注意的是,由于汽车的储能装置容量有限,因此实现真正的大规模储能仍然需要借助其他的储能设施,比如电力电站或
能源存储系统。
汽车作为储能的一种手段,更多地是用于在移动过程中的短暂储能或应急储能。

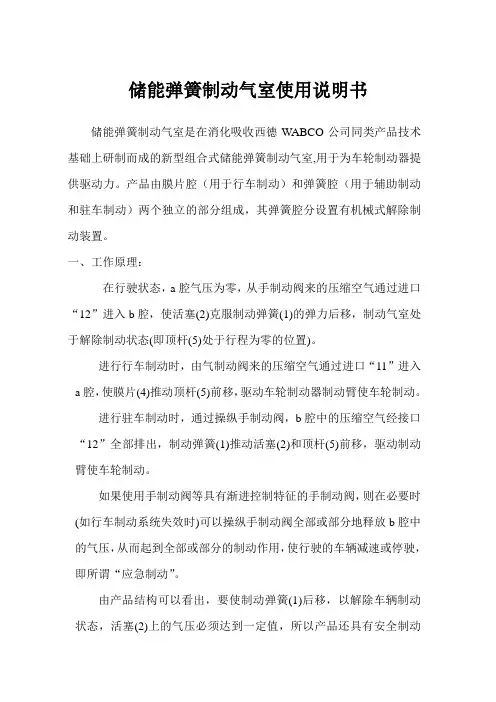

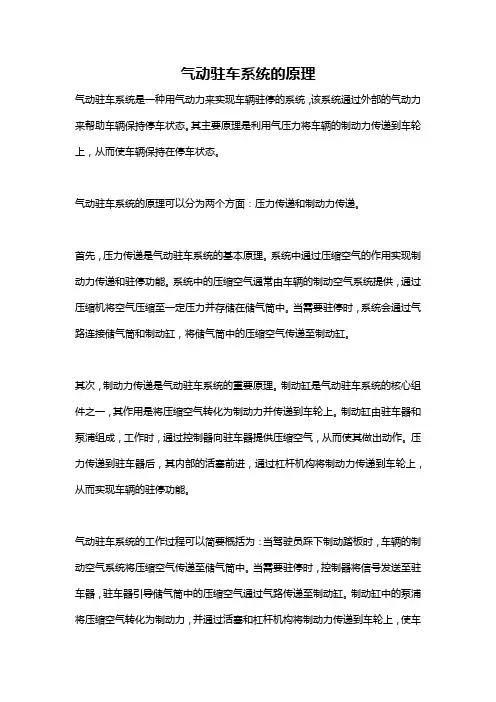

储能弹簧制动气室使用说明书储能弹簧制动气室是在消化吸收西德W ABCO公司同类产品技术基础上研制而成的新型组合式储能弹簧制动气室,用于为车轮制动器提供驱动力。
产品由膜片腔(用于行车制动)和弹簧腔(用于辅助制动和驻车制动)两个独立的部分组成,其弹簧腔分设置有机械式解除制动装置。
一、工作原理:在行驶状态,a腔气压为零,从手制动阀来的压缩空气通过进口“12”进入b腔,使活塞(2)克服制动弹簧(1)的弹力后移,制动气室处于解除制动状态(即顶杆(5)处于行程为零的位置)。
进行行车制动时,由气制动阀来的压缩空气通过进口“11”进入a腔,使膜片(4)推动顶杆(5)前移,驱动车轮制动器制动臂使车轮制动。
进行驻车制动时,通过操纵手制动阀,b腔中的压缩空气经接口“12”全部排出,制动弹簧(1)推动活塞(2)和顶杆(5)前移,驱动制动臂使车轮制动。
如果使用手制动阀等具有渐进控制特征的手制动阀,则在必要时(如行车制动系统失效时)可以操纵手制动阀全部或部分地释放b腔中的气压,从而起到全部或部分的制动作用,使行驶的车辆减速或停驶,即所谓“应急制动”。
由产品结构可以看出,要使制动弹簧(1)后移,以解除车辆制动状态,活塞(2)上的气压必须达到一定值,所以产品还具有安全制动功能,即当贮气筒气压未达到额定值时,车辆无法开动,而在车辆行驶过程中,如因某些故障使制动气路气压不足,可自动将车刹住,从而避免发生事故。
我厂生产的制动气室完全解除制动(即使顶杆(5)向后退到行程为零位置)气压即“松脱压力”为0.51±0.04MPa,与W ABCO公司及目前世界通用的弹簧制动气室指标相同。
在车辆气制动系统或弹簧制动管路失效时,由于制动气室的安全制动作用使车辆停驶。
如需解除制动,可用扳手将传力螺杆(6)反时针拧出,带动活塞(2)后移,压缩制动弹簧(1)使制动状态解除。
进行上述操作时,宜由进口“12”充入不低于松脱压力的气压,以便于传力螺杆(6)的拧出。

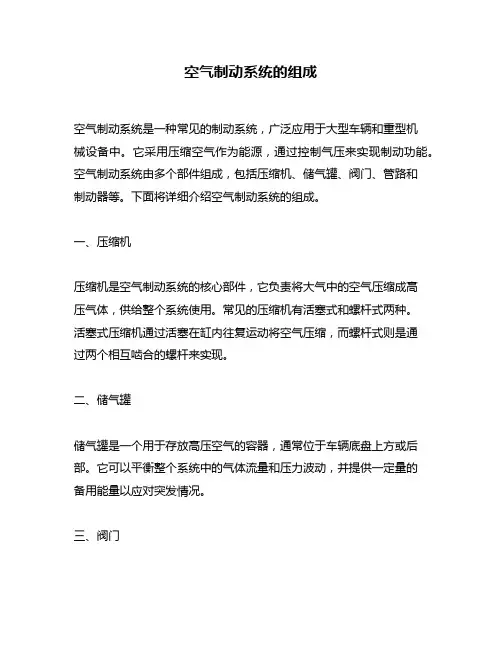

空气制动系统的组成空气制动系统是一种常见的制动系统,广泛应用于大型车辆和重型机械设备中。
它采用压缩空气作为能源,通过控制气压来实现制动功能。
空气制动系统由多个部件组成,包括压缩机、储气罐、阀门、管路和制动器等。
下面将详细介绍空气制动系统的组成。
一、压缩机压缩机是空气制动系统的核心部件,它负责将大气中的空气压缩成高压气体,供给整个系统使用。
常见的压缩机有活塞式和螺杆式两种。
活塞式压缩机通过活塞在缸内往复运动将空气压缩,而螺杆式则是通过两个相互啮合的螺杆来实现。
二、储气罐储气罐是一个用于存放高压空气的容器,通常位于车辆底盘上方或后部。
它可以平衡整个系统中的气体流量和压力波动,并提供一定量的备用能量以应对突发情况。
三、阀门阀门是控制系统中各个部件之间气体流动的关键部件。
常见的阀门包括手动阀、自动阀和安全阀等。
手动阀通过手动操作控制气体流量,自动阀则根据系统压力自动调节气体流量,而安全阀则在系统压力超过一定范围时自动打开,以保护整个系统不受过高压力的损害。
四、管路管路是连接各个部件的管道系统,它将高压空气从储气罐输送到制动器中。
通常采用钢管或铝合金管制作,具有较高的耐压性和耐腐蚀性。
五、制动器制动器是空气制动系统中最重要的部件之一,它将空气能转化为机械能,实现车辆或设备的制动功能。
常见的制动器有鼓式制动器和盘式制动器两种。
鼓式制动器通过摩擦力将刹车鼓转速降低从而实现制停效果,而盘式制动器则是通过摩擦片夹紧车轮轮毂上的刹车盘来实现。
六、其他部件除了以上几种主要部件外,空气制动系统还包括一些其他部件,如制动踏板、制动缸、制动鼓和刹车片等。
这些部件都是为了保证整个系统的正常运行而设计的。
总结:空气制动系统是一种高效可靠的制动系统,它由压缩机、储气罐、阀门、管路和制动器等多个部件组成。
这些部件密切配合,共同实现了车辆或设备的安全停车和行驶控制功能。
在日常维护中,需要对各个部件进行定期检查和维护,以确保其正常运行并延长使用寿命。

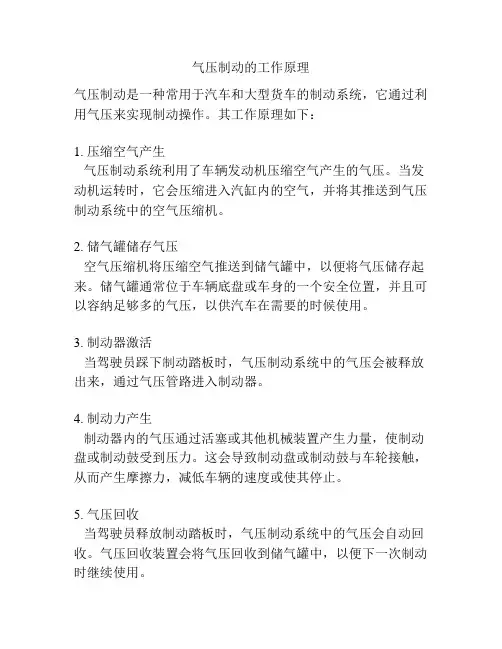

气压制动的工作原理
气压制动是一种常用于汽车和大型货车的制动系统,它通过利用气压来实现制动操作。
其工作原理如下:
1. 压缩空气产生
气压制动系统利用了车辆发动机压缩空气产生的气压。
当发动机运转时,它会压缩进入汽缸内的空气,并将其推送到气压制动系统中的空气压缩机。
2. 储气罐储存气压
空气压缩机将压缩空气推送到储气罐中,以便将气压储存起来。
储气罐通常位于车辆底盘或车身的一个安全位置,并且可以容纳足够多的气压,以供汽车在需要的时候使用。
3. 制动器激活
当驾驶员踩下制动踏板时,气压制动系统中的气压会被释放出来,通过气压管路进入制动器。
4. 制动力产生
制动器内的气压通过活塞或其他机械装置产生力量,使制动盘或制动鼓受到压力。
这会导致制动盘或制动鼓与车轮接触,从而产生摩擦力,减低车辆的速度或使其停止。
5. 气压回收
当驾驶员释放制动踏板时,气压制动系统中的气压会自动回收。
气压回收装置会将气压回收到储气罐中,以便下一次制动时继续使用。
需要注意的是,气压制动系统需要保持正常的气压才能正常工作。
为了确保制动系统的可靠性,车辆需要定期检查气压,及时修理和更换相关的部件,以保持制动系统的良好状态。

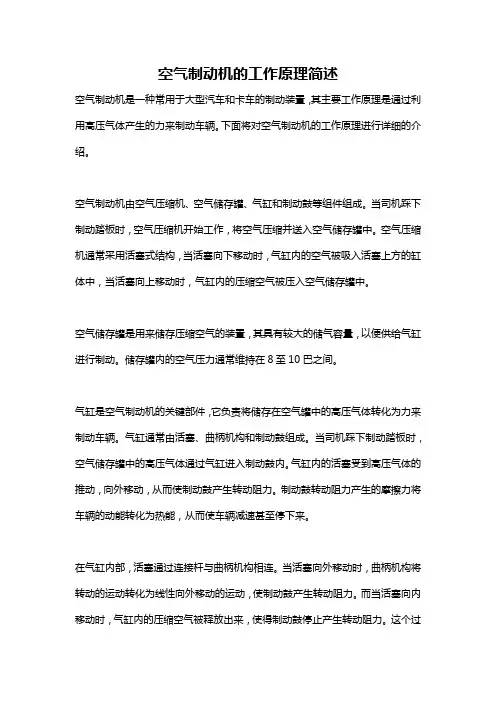

空气制动机的工作原理简述空气制动机是一种常用于大型汽车和卡车的制动装置,其主要工作原理是通过利用高压气体产生的力来制动车辆。
下面将对空气制动机的工作原理进行详细的介绍。
空气制动机由空气压缩机、空气储存罐、气缸和制动鼓等组件组成。
当司机踩下制动踏板时,空气压缩机开始工作,将空气压缩并送入空气储存罐中。
空气压缩机通常采用活塞式结构,当活塞向下移动时,气缸内的空气被吸入活塞上方的缸体中,当活塞向上移动时,气缸内的压缩空气被压入空气储存罐中。
空气储存罐是用来储存压缩空气的装置,其具有较大的储气容量,以便供给气缸进行制动。
储存罐内的空气压力通常维持在8至10巴之间。
气缸是空气制动机的关键部件,它负责将储存在空气罐中的高压气体转化为力来制动车辆。
气缸通常由活塞、曲柄机构和制动鼓组成。
当司机踩下制动踏板时,空气储存罐中的高压气体通过气缸进入制动鼓内。
气缸内的活塞受到高压气体的推动,向外移动,从而使制动鼓产生转动阻力。
制动鼓转动阻力产生的摩擦力将车辆的动能转化为热能,从而使车辆减速甚至停下来。
在气缸内部,活塞通过连接杆与曲柄机构相连。
当活塞向外移动时,曲柄机构将转动的运动转化为线性向外移动的运动,使制动鼓产生转动阻力。
而当活塞向内移动时,气缸内的压缩空气被释放出来,使得制动鼓停止产生转动阻力。
这个过程持续进行,直到司机松开制动踏板。
空气制动机的工作原理中还包括了制动力的调整机构。
司机可以通过调整制动踏板的力度来改变气缸中的气压大小,从而改变制动力的大小。
这使得空气制动机能够灵活地适应不同的制动需求,增强驾驶员的操纵性。
空气制动机的工作原理还包括了制动余余差调整机构。
制动余差是指不同车轮的制动力差异。
为了确保各个车轮能够均匀受力,减少制动力的偏斜,空气制动机的制动余差调整机构会根据车辆的行驶状态自动调整制动力的分配,使得各个车轮受到的制动力更为均匀。
综上所述,空气制动机是一种利用高压气体产生的力来制动车辆的装置。

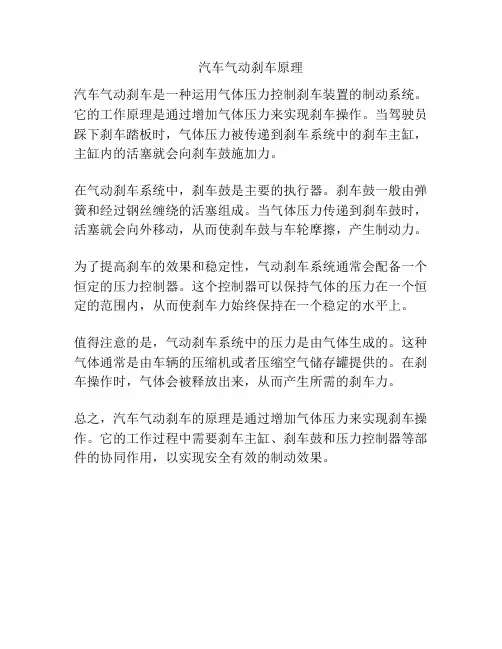

汽车气动刹车原理
汽车气动刹车是一种运用气体压力控制刹车装置的制动系统。
它的工作原理是通过增加气体压力来实现刹车操作。
当驾驶员踩下刹车踏板时,气体压力被传递到刹车系统中的刹车主缸,主缸内的活塞就会向刹车鼓施加力。
在气动刹车系统中,刹车鼓是主要的执行器。
刹车鼓一般由弹簧和经过钢丝缠绕的活塞组成。
当气体压力传递到刹车鼓时,活塞就会向外移动,从而使刹车鼓与车轮摩擦,产生制动力。
为了提高刹车的效果和稳定性,气动刹车系统通常会配备一个恒定的压力控制器。
这个控制器可以保持气体的压力在一个恒定的范围内,从而使刹车力始终保持在一个稳定的水平上。
值得注意的是,气动刹车系统中的压力是由气体生成的。
这种气体通常是由车辆的压缩机或者压缩空气储存罐提供的。
在刹车操作时,气体会被释放出来,从而产生所需的刹车力。
总之,汽车气动刹车的原理是通过增加气体压力来实现刹车操作。
它的工作过程中需要刹车主缸、刹车鼓和压力控制器等部件的协同作用,以实现安全有效的制动效果。

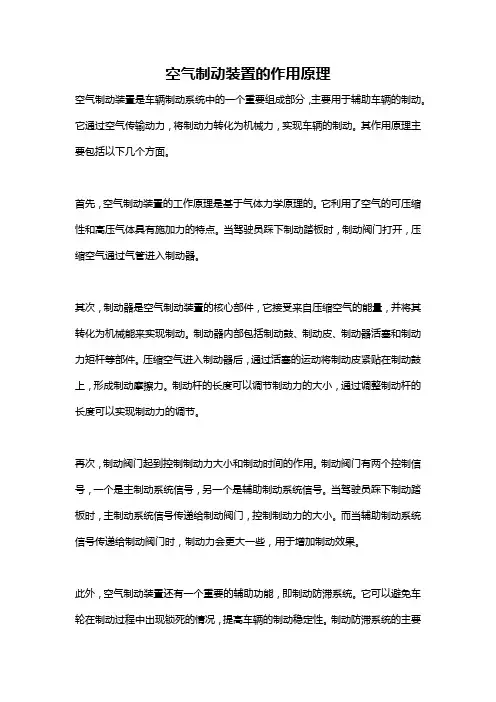

空气制动装置的作用原理空气制动装置是车辆制动系统中的一个重要组成部分,主要用于辅助车辆的制动。
它通过空气传输动力,将制动力转化为机械力,实现车辆的制动。
其作用原理主要包括以下几个方面。
首先,空气制动装置的工作原理是基于气体力学原理的。
它利用了空气的可压缩性和高压气体具有施加力的特点。
当驾驶员踩下制动踏板时,制动阀门打开,压缩空气通过气管进入制动器。
其次,制动器是空气制动装置的核心部件,它接受来自压缩空气的能量,并将其转化为机械能来实现制动。
制动器内部包括制动鼓、制动皮、制动器活塞和制动力矩杆等部件。
压缩空气进入制动器后,通过活塞的运动将制动皮紧贴在制动鼓上,形成制动摩擦力。
制动杆的长度可以调节制动力的大小,通过调整制动杆的长度可以实现制动力的调节。
再次,制动阀门起到控制制动力大小和制动时间的作用。
制动阀门有两个控制信号,一个是主制动系统信号,另一个是辅助制动系统信号。
当驾驶员踩下制动踏板时,主制动系统信号传递给制动阀门,控制制动力的大小。
而当辅助制动系统信号传递给制动阀门时,制动力会更大一些,用于增加制动效果。
此外,空气制动装置还有一个重要的辅助功能,即制动防滞系统。
它可以避免车轮在制动过程中出现锁死的情况,提高车辆的制动稳定性。
制动防滞系统的主要原理是通过传感器监测车轮的转速,一旦检测到某个车轮即将发生锁死,系统会自动调节制动力的大小,保持车轮正常旋转而不锁死。
总之,空气制动装置的作用原理是基于气体力学和制动器的工作原理。
它利用高压空气转化为机械力来实现车辆的制动,并通过制动阀门和制动防滞系统等辅助设备来控制制动力的大小和稳定性。
通过这些原理的应用,空气制动装置可以提供可靠的制动效果,保证车辆的安全行驶。
气动储能式电动汽车动力系统的设计与实现随着环保意识的逐渐升温,电动汽车的发展呈现出蓬勃的态势。
与传统燃油汽车相比,电动汽车的优点是明显的,其中之一便是其能源消耗效率更高。
然而,电动汽车的发展也面临着一些瓶颈,例如续航里程短、充电时间长等问题。
为了解决这些问题,研究人员开始探索各种不同的电动汽车动力系统设计,其中气动储能式电动汽车动力系统备受关注。
一、气动储能式电动汽车动力系统的基本原理气动储能式电动汽车动力系统的基本原理是将车辆行驶中产生的动能通过转化成压缩空气的形式进行存储,再利用这些压缩空气来补给电动车辆的动力。
具体而言,气动储能式动力系统由压力容器、发动机、电机和电池组成,其中压力容器中存储了压缩的空气,发动机则通过控制压缩空气的流动进行能量的释放,将空气推动电机工作,从而将动能转化为电能储存于电池中。
整个流程可以理解为先将动能“充能”为空气动能,再将空气动能“放电”为电能,从而让电动汽车得以行驶。
二、气动储能式电动汽车动力系统的设计对于气动储能式电动汽车动力系统的设计而言,需要考虑多个因素,包括但不限于发动机、压力容器、电机和电池等方面。
其中最为核心的为发动机和压力容器的设计。
1. 发动机的设计气动储能式动力系统的发动机有两种类型,分别为外部燃烧式发动机和内部燃烧式发动机。
外部燃烧式发动机通常由电动机和喷气嘴组成,通过将压缩空气经过喷嘴释放出来推动电动机工作。
而内部燃烧式发动机则通过将压缩空气与燃料混合燃烧来推动车辆行驶。
两种类型的发动机各有优点和缺点,具体选择取决于实际需要。
2. 压力容器的设计压力容器是气动储能式动力系统的核心组成部分之一,其主要作用是储存压缩空气。
对于压力容器的设计,需要考虑材质的选择、容器的尺寸、储气容量、工作压力等多个方面。
其中,材质的选择需要满足两点要求,一是具有足够的强度可以承受高压气体的储存,二是具有防腐蚀性以防气体泄漏。
三、气动储能式电动汽车动力系统的实现在进行气动储能式电动汽车动力系统的实现时,应该考虑到设计方案的可持续性和应用场景的兼容性。
汽车气动制动的自动储能装置
1 技术领域
本发明涉及汽车制动领域,特别涉及一种汽车气动制动自动储能装置。
2 背景技术
传统的汽车气动制动是采用空气压缩机对气筒进行充气,而空气压缩机是由汽车发动机利用传动带带动的,不仅损失了发动机功率,而且还占用很大空间,较为不便。
3 发明内容
本发明的目的在于提供一种可节省发动机的功率,且可省去空气压缩机所占用的空间的汽车气动制动自动储能装置。
本发明所提供的一种汽车气动制动自动储能装置,包括储气筒、电源、排气制动开关、排气制动阀、进气单向阀、排气制动缸及电磁阀;所述排气制动开关的动端与电源的正极相连,所述电源的负极接地,所述排气制动开关的第一不动端通过离合器踏板与电磁阀的电源端相连,所述排气制动开关的第二不动端与电磁阀的电源端相连,所述电磁阀的电源端还直接与加速踏板联动开关相连,所述电磁阀的第一端与储气筒的第一端相连通,所述储气筒的第二端与主动制动管相连通,所述储气筒的第三端通过进气单向阀与发动机排气管相连通,所述电磁阀的第二端与排气制动缸相连通,所述排气制动缸的推杆与排气制动阀相接触,其中所述排气制动阀设置于发动机排气管中。
进一步的,所述汽车气动制动自动储能装置还包括排气制动开关指示灯,所述排气制动开关指示灯与排气制动开关相连。
其中,所述排气制动开关的第一不动端与排气制动开关指示灯的正极相连,所述排气制动开关指示灯的负极接地。
进一步的,所述汽车气动制动自动储能装置还在储气筒上连接有气压表,所述气压表用于感测所述储气筒内的气压数值。
上述汽车气动制动自动储能装置利用汽车行驶时所排出的废气即可向储气筒进行充气,省去了传统的汽车气动制动时所采取的空气压缩机,不仅节省了发动机的功率,且省去了空气压缩机所占用的空间,较为方便实用。
4 附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例
或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。
5 具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。
在对实施例进行描述之前,需要对一些必要的术语进行解释。
例如:
若本文中出现使用“第一”、“第二”等术语来描述各种元件,但是这些元件不应当由这些术语所限制。
这些术语仅用来区分一个元件和另一个元件。
因此,下文所讨论的“第一”元件也可以被称为“第二”元件而不偏离本发明的教导。
应当理解的是,若提及一元件“连接”或者“联接”到另一元件时,其可以直接地连接或直接地联接到另一元件或者也可以存在中间元件。
相反地,当提及一元件“直接地连接”或“直接地联接”到另一元件时,则不存在中间元件。
在本文中出现的各种术语仅仅用于描述具体的实施方式的目的而无意作为对本发明的限定,除非上下文另外清楚地指出,否则单数形式意图也包括复数形式。
当在本说明书中使用术语“包括”和/ 或“包括有”时,这些术语指明了所述特征、整体、步骤、操作、元件和/ 或部件的存在,但是也不排除一个以上其他特征、整体、步骤、操作、元件、部件和/ 或其群组的存在和/ 或附加。
关于实施例:
请参考图1,图1是本发明汽车气动制动自动储能装置的较佳实施方式的结构示意图,所述汽车气动制动自动储能装置的较佳实施方式包括电源1、排气制动开关2、排气制动开关指示灯3、排气制动阀6、进气单向阀7、排气制动缸9、电磁阀10、储气筒12及气压表13。
本实施方式中,所述排气制动开关2为单刀双掷开关,其动端与电源1的正极相连,所述电源1的负极接地。
所述排气制动开关2的第一不动端与排气制动开关指示灯3的正极相连,所述排气制动开关指示灯3的负极接地。
所述排气制动开关2的第一不动端还直接通过离合器踏板4与电磁阀10的电源端相连。
所述排气制动开关2的第二不动端直接与电磁阀10的电源端相连。
所述电磁阀10的电源端还直接与加速踏板联动开关5相连。
所述电磁阀10的第一端与储气筒12的第一端相连通,所述储气筒12的第二端与主动制动管14相连通,所述储气筒12的第三端通过进气单向阀7与发动
机排气管15相连通。
所述电磁阀10的第二端与排气制动缸9相连通,所述排气制动缸9的推杆与排气制动阀6相接触,其中所述排气制动阀6设置于发动机排气管15中。
下面将对上述整个汽车气动制动自动储能装置的工作原理进行描述:
当将所述排气制动开关2的动端与第一不动端接触时,所述电源1的电压经过所述排气制动开关2流向所述排气制动开关指示灯3,所述排气制动开关指示灯3得电发光,即得以提示整个汽车气动制动自动储能装置开始工作。
同时,当用户不踩下离合器踏板4时,电流将依序经由所述排气制动开关2及离合器踏板4流向电磁阀10,所述电磁阀10得电将其第一端与第二端导通。
此时,所述储气筒12内的气体将经由电磁阀10流向所述排气制动缸9,所述排气制动缸9的推杆推动所述排气制动阀6关闭,即将发动机排气管15堵住。
在汽车下坡时,所述发动机的活塞随着曲轴运转,将所排放的气体进行压缩,以增大所述发动机排气管15内的气体的压力。
随着发动机排气管15内的气体的压力的增大,所述发动机排气管15内的气体的压力将大于储气筒12内的气体的压力,此时,所述单向阀7被打开,所述发动机排气管15内的气体将经由单向阀7流向所述储气筒12内进行存储。
同时,本发明的汽车气动制动自动储能装置还在储气筒12上连接有气压表13,所述气压表13用于感测所述储气筒12内的气压数值。
另,所述气压表13还与汽车驾驶室内的仪表盘中的气压表相连接,以使得用户可以随时知晓储气筒12内的气压数值。
当然,如果通过汽车所排放的废气无法使得储气筒12内的气压达到额定数值,可将所述排气制动开关2的动端与其第二不动端相连通,此时,所述电源1的电流将直接通过排气制动开关2流向电磁阀10。
此时,用户可通过直接踩下油门(即加速踏板联动开关5)即可向所述储气筒12进行充气。
上述汽车气动制动自动储能装置利用汽车行驶时所排出的废气即可向储气筒12进行充气,省去了传统的汽车气动制动时所采取的空气压缩机,不仅节省了发动机的功率,且省去了空气压缩机所占用的空间,较为方便实用。
以上仅为本发明的实施方式,并非因此限制本发明的专利范围,凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本发明的专利保护范围内。
