电工试卷(电路的等效变换、戴维南、叠加原理)

普通电工学试卷A及答案（合集）第一篇：普通电工学试卷A及答案《普通电工学》试题（A卷）及答案一、填空题（每空1分，共计30分）1.电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件输出电能。

2.已知正弦交流电压，则它的有效值是3.5 A，频率为50 Hz，相位为314t+π/3，初相位是60 度。

3.变压器运行中，绕组中电流的热效应所引起的损耗称为铜损耗；交变磁场在铁心中所引起的磁滞损耗和涡流损耗合称为铁损耗。

铁损耗又称为不变损耗；铜损耗称为可变损耗。

4.触发器的逻辑功能通常可用特征方程、功能真值表、状态图和时序图四种方法来描述。

5．变压器是能改变电压、电流和阻抗的静止的电气设备。

6．三相变压器的额定电压，无论原方或副方的均指其线电压；而原方和副方的额定电流均指其线电流。

7．变压器空载运行时，其空载电流是很小的，所以空载损耗近似等于铁损耗。

8.异步电动机根据转子结构的不同可分为绕线式和鼠笼式两大类。

它们的工作原理相同。

鼠笼式电机调速性能较差，绕线式电机调速性能较好。

二、选择题（20分）1.正弦电流经过二极管整流后的波形为（C）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

2.基本放大电路中，经过晶体管的信号有（C）。

A、直流成分；B、交流成分；C、交直流成分均有。

3.基本放大电路中的主要放大对象是（B）。

A、直流信号；B、交流信号；C、交直流信号均有。

4.理想运放的两个重要结论是（B）。

A、虚短与虚地；B、虚断与虚短；C、断路与短路。

5.集成运放的线性应用存在（C）现象，非线性应用存在（B）现象。

A、虚地；B、虚断；C、虚断和虚短。

6.逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（B）。

A、逻辑加B、逻辑乘C、逻辑非 7.和逻辑式表示不同逻辑关系的逻辑式是（B）。

电工与电子技术试卷试卷号：7学校：普通高校 院系：中南林学院 专业：电子信息工程 年级：2004班级：1 学号：______ 姓名：_______ 考试时间：120分钟试卷总分：100分（请考生注意，本试卷共9页）一. 非客观题（本大题4分）。

1.试用网孔分析法求图示电路的I 。

4Ω2.试用网孔分析法求解图示电路的I 1、I 2和I 3。

3.应用戴维南定理可求解图示电路中的电流I 。

4.图示RC 并联电路，当rad/s 2=ω时，求其等效串联电路参数''C R 、。

︒︒Ω=1R C =0.5F5图示正弦交流电路中，已知ω=1rad/s ，求(复)阻抗ab Z 。

Ω1︒︒0.5F1Ha b6图示电路中，已知电阻R 2消耗的功率为2 W ，求U S 、R 2与R 3。

R 3R 2I 1I 22A2ΩU S45.A7正弦交流电路如图所示，求abU +-Ω6︒︒Ω6Ωj8Ω-j8Ωj4︒∠010ab8. 用一只内阻为500 Ω的电压表测量蓄电池的端电压，读数为49.02 V ，换用另一只内阻为2000 Ω的电压表测量，读数为49.75 V 。

若蓄电池可用内阻R 0与电压源U S 串联的电路模型表示，求U S 与R 0。

9.电路如图所示，晶体管的β＝80，'bb r =200Ω, V C C =12V 。

画出该放大电路的直流通路和交流通路并分别计算R L ＝∞和R L ＝5k Ω时的Q 点、uA 、R i 和R o 。

10.测得放大电路中六只晶体管的直流电位如图P3.1所示。

在圆圈中画出管子，并分别说明它们是硅管还是锗管。

图P3.1解：晶体管三个极分别为上、中、下管脚，答案如解表P1.15所示。

解表P1.15管号T1 T2 T3 T4 T5 T6上中下管型材料r=100Ω。

分别计算R L＝∞和R L＝3kΩ时的11.电路如图所示，晶体管的 ＝80，'bbA 、R i和R o。

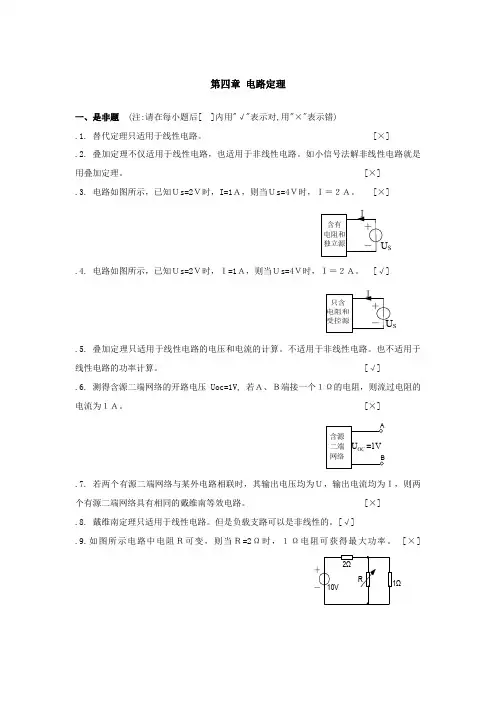

第四章电路定理一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错) .1. 替代定理只适用于线性电路。

[×].2. 叠加定理不仅适用于线性电路，也适用于非线性电路。

如小信号法解非线性电路就是用叠加定理。

[×].3. 电路如图所示，已知Ｕs=2Ｖ时，I=1Ａ，则当Ｕs=4Ｖ时，Ｉ＝２Ａ。

[×]S.4. 电路如图所示，已知Ｕs=2Ｖ时，Ｉ=1Ａ，则当Ｕs=4Ｖ时，Ｉ＝２Ａ。

[√]S.5. 叠加定理只适用于线性电路的电压和电流的计算。

不适用于非线性电路。

也不适用于线性电路的功率计算。

[√].6. 测得含源二端网络的开路电压Uoc=1V, 若Ａ、Ｂ端接一个１Ω的电阻，则流过电阻的电流为１Ａ。

[×].7. 若两个有源二端网络与某外电路相联时，其输出电压均为Ｕ，输出电流均为Ｉ，则两个有源二端网络具有相同的戴维南等效电路。

[×].8. 戴维南定理只适用于线性电路。

但是负载支路可以是非线性的。

[√].9.如图所示电路中电阻Ｒ可变，则当Ｒ=2Ω时，１Ω电阻可获得最大功率。

[×]Ω.10. 工作在匹配状态下的负载可获得最大功率，显然这时电路的效率最高。

[×].11. 若电源不是理想的,则负载电阻越小时,电流越大,输出功率必越大。

[×] 二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) .1. 图示二端网络Ｎ中，只含电阻和受控源，在电流源i s的作用下，U=10Ｖ，如果使2u增大到40Ｖ,则电流源电流应为__Ｄ_。

(Ａ) 0.25i s ; (Ｂ) 0.52i s; (Ｃ) 2i s; (Ｄ) 4i s＋－i SuN.2. 在利用戴维南定理把图Ａ所示电路简化为图Ｂ电路时,满足的条件是_Ｂ_。

(Ａ) Ｎ为线性的纯电阻性的二端网络,ＮL 为无源线性网络。

大学《电子电工技术基础》试题及答案一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。

14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。

15．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。

16．正弦交流电压的最大值U m与其有效值U之比为2。

17．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。

18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。

科目：专业基础 适用班级： 班班级： 姓名： 学籍号：----------------------------------------------------密-------------------封----------------------线------------------------------------------------------―――――――――――考――生――答――题――不――得―――过―――此―――线―――――――――――――郑州电子信息中等专业学校2013—2014学年上学期《电工基础》10月考试卷本试题使用班级:11（2）1．试将下图电路化简为电流源。

2．试用戴维宁定理，求通过R 1中的电流。

3．用电源等效变换法，将下图电路等效变换成电压源模型或电流源模型。

4．计算下图电路中的电压U 。

班级： 姓名： 学籍号：----------------------------------------------------密-------------------封----------------------线------------------------------------------------------ ―――――――――――考――生――答――题――不――得―――过―――此―――线―――――――――――――5．已知下图电路中，Us 1＝Us 2＝10V ，R 1＝R 2＝R 3=10欧，试用戴维宁定理求I 3。

6．将下图化为最简形式7．求下图所示电路中的电流I 。

8．如下图，已知Us 1=40V ，Us 2=20V ，Us 3=18V ，R 1=4欧，R 2=2欧，R 3＝3欧，试用支路电流法求解各支路上的电流。

班级： 姓名： 学籍号：----------------------------------------------------密-------------------封----------------------线------------------------------------------------------ ―――――――――――考――生――答――题――不――得―――过―――此―――线―――――――――――――9．求下图ab 间的电压。

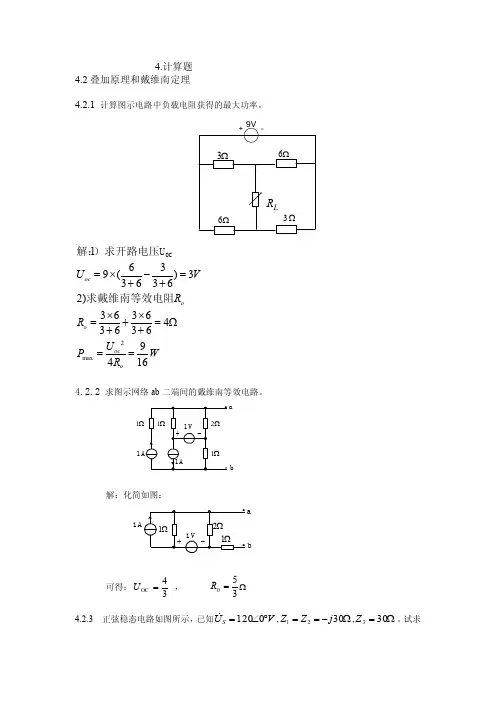

4.计算题4.2叠加原理和戴维南定理4.2.1 计算图示电路中负载电阻获得的最大功率。

2max1639()336362)3636436369416oc oo oc o U V R R U P W R =⨯-=++⨯⨯=+=Ω++==OC解：）求开路电压U 求戴维南等效电阻4.2.2 求图示网络ab 二端间的戴维南等效电路。

Ω1b1解：化简如图：ab 1A可得：34OC =U ， 350=R Ω 4.2.3 正弦稳态电路如图所示，已知V U S︒∠=0120 ,Ω-==3021j Z Z ,Ω=303Z 。

试求Z 为何值时，Z 能获得最大功率并求出此最大功率。

OCU V j Z Z U Z U S OC ︒∠=-︒∠⨯=+⨯=4585.843030012030313 。

等效负载0Z ：要使负载获得最大功率，Z 与0Z 成共扼复数，故有Ω+=4515j Z 。

W R U P Z OC 12015485.84422max =⨯== 4.2.4 已知电路如图，已知1236,4,12R R R =Ω=Ω=Ω,4L R =Ω,利用戴维南定理，求该电阻上的电流i ，并画出中间过程等效电路图。

解：利用戴维南定理(1) 求等效电阻0R130213R R R R R R ⨯=++ 6124612⨯=++ 8=ΩΩ-=-⨯-+-=+⨯+=45153030303030313120j j j j Z Z Z Z Z Z(2)求端口开路电压OC U1212612120.54612612OC U U U ⨯⎛⎫=+=⨯+⨯+ ⎪++⎝⎭8412V =+=利用戴维南得原理图：所以 12184OC O L U i A R R ===++4.2.5 电路如图所示，求X I 。

解：Ω2Ω2Ω2电压源单独作用：4)42(-='+X I A I X 32-='⇒ 电流源单独作用：A I X 322422=⨯+='' 故原图中的03232=+-=''+'=X X X I I I4.2.6 电路如图所示，N 为线性含源网络，已知当i s =8A , u s =12V 时，响应U x =80V ；当i s = - 8A ,u s =4V 时，响应U x =0V ；当i s =0A , u s =0V 时，响应U x = -40V 。

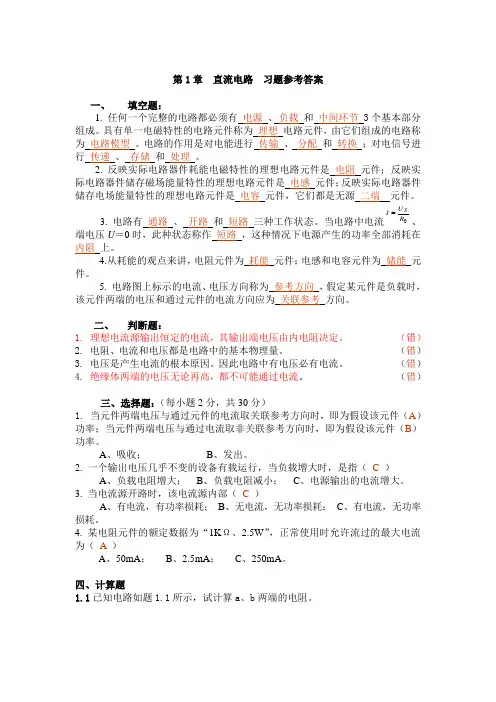

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

电工基础考试题+参考答案一、判断题（共100题，每题1分，共100分）1.电源电压和频率不变时，制成的变压器的主磁通基本为常数，因此负载和空载时感应电势E,为常数严()A、正确B、错误正确答案：B2.变压器空载运行时原边加额定电压，由于绕组电阻r很小，因此电流很大。

A、正确B、错误正确答案：B3.介质的极化强度与介质中的合成电场强度成正比。

()A、正确B、错误正确答案：B4.运用施加电源法和开路电压、短路电流法，求解戴维宁等效电路的内阻时，对原网络内A、正确B、错误正确答案：B5.应用结点电压法求解电路时，参考点可要可不要。

A、正确B、错误正确答案：B6.避免感性设备的空载，减少感性设备的轻载，可自然提高功率因数。

A、正确B、错误正确答案：A7.二阶电路出现等幅振荡时必有X=Xc,电路总电流只消耗在电阻上A、正确B、错误正确答案：A8.几个电压源串联的等效电压等于所有电压源的电压绝对值之和。

()A、正确B、错误正确答案：B9.几个电容元件相串联，其电容量一定增大。

()A、正确B、错误正确答案：B10.同侧相并的两个互感线圈，其等效电感量比它们异侧相并时的大。

（)A、正确B、错误正确答案：A11.三相对称交流绕组中无三及三的倍数次谐波电势。

A、正确B、错误正确答案：B12.电压和电流计算结果得负值，说明它们的参考方向假设反了。

A、正确B、错误正确答案：A13.串联电路的总电压超前电流时，电路一定呈感性A、正确B、错误正确答案：A14.两个电路等效，是指其对端口以外的部分作用效果相同。

()A、正确B、错误正确答案：A15.两个串联互感线圈的感应电压极性，取决于电流流向，与同名端无关。

()A、正确B、错误正确答案：B16.欧姆定律体现了线性电路元件上的电压，电流的约束关系，与电路的连接方式有关。

()A、正确B、错误正确答案：B17.理想电压源输出的电流值恒定，输出的电压值由它本身和外电路共同决定。

（)A、正确B、错误正确答案：B18.RC一阶电路的零状态响应，uc按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A19.回路分析法与网孔分析法的方法相同，只是用独立回路代替网孔而已。

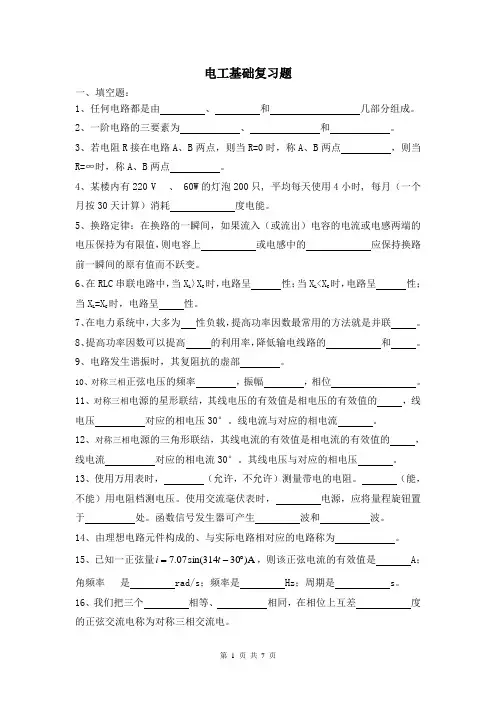

电工基础复习题一、填空题：1、任何电路都是由、和几部分组成。

2、一阶电路的三要素为、和。

3、若电阻R接在电路A、B两点，则当R=0时，称A、B两点，则当R=∞时，称A、B两点。

4、某楼内有220 V 、 60W的灯泡200只, 平均每天使用4小时, 每月（一个月按30天计算）消耗度电能。

5、换路定律：在换路的一瞬间，如果流入（或流出）电容的电流或电感两端的电压保持为有限值，则电容上或电感中的应保持换路前一瞬间的原有值而不跃变。

6、在RLC串联电路中，当XL 〉XC时，电路呈性；当XL<XC时，电路呈性；当XL =XC时，电路呈性。

7、在电力系统中，大多为性负载，提高功率因数最常用的方法就是并联。

8、提高功率因数可以提高的利用率，降低输电线路的和。

9、电路发生谐振时，其复阻抗的虚部。

10、对称三相正弦电压的频率，振幅，相位。

11、对称三相电源的星形联结，其线电压的有效值是相电压的有效值的，线电压对应的相电压30°。

线电流与对应的相电流。

12、对称三相电源的三角形联结，其线电流的有效值是相电流的有效值的，线电流对应的相电流30°。

其线电压与对应的相电压。

13、使用万用表时，（允许，不允许）测量带电的电阻。

（能，不能）用电阻档测电压。

使用交流毫伏表时，电源，应将量程旋钮置于处。

函数信号发生器可产生波和波。

14、由理想电路元件构成的、与实际电路相对应的电路称为。

15、已知一正弦量A)30314sin(07.7︒-=ti，则该正弦电流的有效值是 A；角频率是 rad/s；频率是 Hz；周期是 s。

16、我们把三个相等、相同，在相位上互差度的正弦交流电称为对称三相交流电。

17、在一阶电路中，仅由独立源作为激励引起的电路响应称为一阶电路的响应；只由初始储能引起的响应称为一阶电路的响应；既有外激励、又有初始储能的作用所引起的电路响应叫做一阶电路的响应。

18、一阶RC电路的时间常数τ= ；19、换路定律指出：一阶电路发生的路时，状态变量不能发生跳变。

电路理论试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.在同一供电系统中，三相负载接成Y形和接成△所吸收的功率是相等的。

( )A、正确B、错误正确答案：B2.串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。

( )A、正确B、错误正确答案：A3.在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A4.三相电路中，考虑输电线路阻抗时，负载的线电压等于电源的线电压。

( )A、正确B、错误正确答案：B5.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A6.等效电源定理要求外电路性质必须是线性的。

()A、正确B、错误正确答案：B7.非正弦波所包含的高次谐波的幅度是否显著，取决于波形的平滑性( )A、正确B、错误正确答案：A8.三相电源星形连接并引出中性线时可以提供两种对称三相电压( )A、正确B、错误正确答案：A9.信号频谱通常指相位频谱( )A、正确正确答案：A10.一阶RC电路的零状态响应中电容电压和电流都是由稳态分量和暂态分量两部分构成。

( )A、正确B、错误正确答案：B11.求有源网络的输入电阻，需先把独立源置零。

( )A、正确B、错误正确答案：A12.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

( )A、正确B、错误正确答案：A13.与电流源串联的电阻(电导)不影响结点电压方程，用短路线代替。

( )A、正确B、错误正确答案：A14.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B15.工程上常用有功功率衡量电气设备在额定电压电流下最大的负荷能力。

( )A、正确B、错误正确答案：B16.谐波分析法可用于非线性电路( )A、正确B、错误正确答案：B17.支路数较多时，支路分析法的方程个数较多，求解不方便( )A、正确B、错误正确答案：A18.1nm=10-6m( )A、正确正确答案：B19.二端口的Y参数中的Y22的单位是欧姆（）A、正确B、错误正确答案：B20.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A21.三相对称负载在线电压为380V时星形连接，所消耗的功率与负载在线电压为220V时，三角形连接消耗的功率相同。

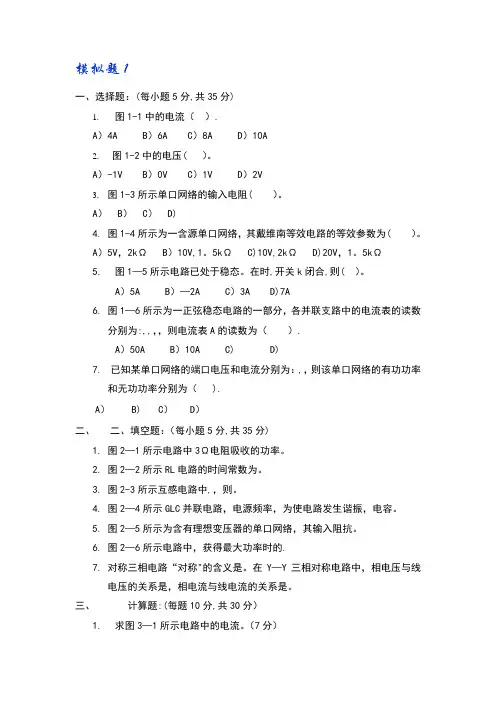

模拟题1一、选择题：(每小题5分,共35分)1.图1-1中的电流（）.A）4A B）6A C）8A D）10A2.图1-2中的电压( ）。

A）-1V B）0V C）1V D）2V3.图1-3所示单口网络的输入电阻( ）。

A） B） C） D)4.图1-4所示为一含源单口网络，其戴维南等效电路的等效参数为( ）。

A）5V，2kΩ B）10V,1。

5kΩ C)10V,2kΩ D)20V，1。

5kΩ5.图1—5所示电路已处于稳态。

在时,开关k闭合,则( ）。

A）5A B）—2A C）3A D)7A6.图1—6所示为一正弦稳态电路的一部分，各并联支路中的电流表的读数分别为:,,，，则电流表A的读数为（）.A）50A B）10A C) D)7.已知某单口网络的端口电压和电流分别为：,，则该单口网络的有功功率和无功功率分别为（ ).A）B) C） D）二、二、填空题：（每小题5分,共35分)1.图2—1所示电路中3Ω电阻吸收的功率。

2.图2—2所示RL电路的时间常数为。

3.图2-3所示互感电路中,，则。

4.图2—4所示GLC并联电路，电源频率，为使电路发生谐振，电容。

5.图2—5所示为含有理想变压器的单口网络，其输入阻抗。

6.图2—6所示电路中，获得最大功率时的.7.对称三相电路“对称"的含义是。

在Y—Y三相对称电路中，相电压与线电压的关系是，相电流与线电流的关系是。

三、计算题:(每题10分,共30分）1.求图3—1所示电路中的电流。

（7分）2.图3-2所示电路已处于稳态,时,开关K1打开而K2闭合，求时的电压和电流。

（用三要素法求解)(8分）3.电路如图3—3所示,求稳态电流和.已知。

（8分)4.求图3—4所示的RC电路的电压转移函数,绘出辐频特性曲线和相频特性曲线，并说明其频率响应的特点。

（7分）模拟题1答案一、选择题:1。

C， 2. C, 3。

C， 4. B， 5。

B, 6。

C 7。

C二、填空题：1。

一、选择题1、在下图中，A 、B 两点之间的电压AB U 为（ ）。

A .－18V B . 18V C .－6V D . 6V2、下图所示二端网络的戴维南等效电路参数分别为（ ）。

(A)43V 、 23Ω (B)23V 、23Ω (C) 5V 、 5Ω (D)59V 、56Ω3、某电路如图1所示，则U AB = D 。

A.-2VB. 4VC. -4VD. 2V4、某电路如下图所示，由图可知未知元件X 为 A 。

A. 电源B. 负载C. 电源和负载D. 电源或负载3Ω5、某电路如图3所示，开关S 断开前电路已处于稳态，则开关断开瞬间u c （0）= ，i L （0）=A. 0V 、IsB. Us 、0AC. 0V 、Us/RD. Us 、Is6、提高供电电路的功率因数有下列几种说法，其中正确的有（ ）。

A ．提高了用电设备的功率因数B ．用电设备的功率因数不变，提高了整体电路的功率因数C ．利用增加有功功率来提高电路的功率因数D ．用电容与用电设备串联来提高电路的功率因数 7、由于工业上大量的设备均为感性负载，因此常采用 的方法来提高功率因数。

A. 串联电容B. 串联电感C. 并联电容D. 并联电感8、某三相发电机绕组连接成Y 形时线电压为380V ，若将它连接成Δ形时，则相电压为（ ）。

A ．380VB ． 660VC ． 220VD ．311V 9、在三相四线制供电系统中，线电压为380V ，负载为额定电压220V 的白炽灯，负载应采用 联接方式，白炽灯才能在额定情况下正常工作。

A. 直接联接 B. 三角形联接 C. 星型联接 D. 串并联10、三相异步电动机的旋转方向决定于（ C ）。

A ．电源电压的大小B ．电源的频率的高低C ．定子电流的相序D ．磁场强度的强弱 11、有一台星形联接的三相交流发电机，额定相电压为660V ，若测得其线电压：U L R S660V AB U =，660V BC U =，1143V CA U =，则说明（ B ）。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.关于戴维宁的应用，下列说法中错误的是( )。

A.戴维宁定理可将复杂的有源线性二端电路等效为一个电压源与电阻串联的电路模型B.戴维宁等效电路中的电压源电压是有源线性二端网络端口的开路电压C.用戴维宁等效电路替代有源二端网络，对外电路(端口以外的电路)求解没有任何影响D.当有源二端网络内含有受控源时，求戴维宁等效电阻，可将受控源置零答案:D2. 埋入地下接地极的圆钢直径，用于交流回路的不小于( )A.φ8mmB.φ6mmC.φ20mmD.φ10mm答案:D3. 对设备内氧化铁沉积物的清洗采用( )。

A.清水洗涤B.蒸煮法C.碱洗法答案:C4. 在三角形连接中，相电流与线电流的关系为( )。

A.相电流等于线电流B.相电流大于线电流C.线电流大于相电流D.相位差为90°答案:C5. 在10KV及以下的操作中,当无遮拦时,作业人体所携带的工具与带电体之间的距离应不小于( )米。

A. 1.0B.0.5C.0.7答案:C6. 室内吊灯与地面的垂直距离，危险和较潮湿场所的室内照明不应小于( )。

A.1m；B. 1.5m；C.2m；D. 2.5m；答案:D7. ( )的电机,在通电前,必须先做各绕组的绝缘电阻检查,合格后才可通电。

A.不常用,但电机刚停止不超过一天B.一直在用,停止没超过一天C.新装或未用过的答案:C8. 带有撞击器的新型熔断器配合带有熔断联动的高压负荷开关有效地解决了( )问题。

A.缺相B.短路C.过载答案:A9. 手持电动工具的电源应装设漏电保护装置，使用环境差的场所要根据需要配备( )。

A.控制变压器；B.自耦变压器；C.隔离变压器；D.单相变压器；答案:C10. 配线过程中，当需要把铜导线和铝导线压接在一起时，必须采用( )。

《电工电子技术》期末考试范围、试卷题型及分数分布考试范围：第1章电路的基本概念与基本定律第2章线性电路分析方法第3章正弦交流稳态电路第7章变压器第8章电动机第10章常用半导体器件第11章基本放大电路第12章集成运算放大器第13章组合逻辑电路第14章时序逻辑电路第15章数字量与模拟量的转换题型及分数分布：一、填空题20空，每空1分，共20分。

二、选择题10小题，每小题1分，共10分。

三、判断题10小题，每小题1分，共10分。

四、证明题2小题，每小题5分，共10分。

(逻辑函数证明)五、作图题1小题，每小题5分，共5分。

(考查基本门电路的功能)六、计算题共4小题，共45分。

其中：第1小题，为电源等效变换、支路电流法、结点电压法、叠加定理、戴维南定理任选一种，出一题，12分。

第2小题，简单正弦交流电路的相量运算，10分。

第3小题，基本放大电路，12分。

第4小题，集成运放电路，11分。

复习提纲1、电路的分类和组成。

2、基尔霍夫定律(KCL)、叠加定理、欧姆定律。

3、电压源、电流源的功能及其等效变换。

4、正弦量的三要素及其相量形式与相量的概念。

5、功率的概念。

6、变压器的功能。

7、半导体材料的类型及其形成，多数载流子和少数载流子。

8、PN结的单向导电性，晶体二极管的死区电压和正向压降。

9、半导体三极管的功能和图形符号。

10、晶体三极管正常发挥放大作用的外部条件，放大作用的实质。

晶体管的输出特性曲线。

11、储能元件和耗能元件。

正弦交流电路中电流与电压的相位关系。

12、三相异步电动机的极数、同步转速、额定转速和转差率。

三相异步电动机的反转。

13、差分放大电路、共集电极放大电路的特点。

14、逻辑代数运算法则。

15、基本逻辑门电路的种类。

16、常用组合逻辑器件和时序逻辑器件。

第1章 试题库第2章三、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ） A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ） A 、Ri u = B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ） A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A 、储存电场能量 B 、储存磁场能量 C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大 B 、负载电阻减小 C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗五、计算分析题（根据实际难度定分，建议每题在6～12分范围） 1、图1.5.1所示电路，已知U =3V ，求R 。

（2Ω）2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。

（3V 、5A ）3、图1.5.3所示电路，负载电阻R L 可以任意改变，问R L 等于多大时其上可获得最大功率，并求出最大功率P Lmax 。

电路定理一、是非题1.叠加定理仅适用于线性电路，而不适用于非线性电路。

2.替代定理只适用于线性电路。

3.如果直流电路中含有一个非线性电阻元件，那么其余由线性元件组成的二端网络仍可用戴维南定理作等效变换。

4.将叠加定理应用于含受控源的电路时，当每一个独立源单独作用时，都需将受控源置零。

5.测得下图所示含源二端网络的开路电压U oc=1V，若a、b端接一个1kΩ的电阻，则流过电阻的电流一定为1mA。

6.工作在匹配状态下的负载可获得最大功率，显然这时电路的效率最高。

7.某一含源二端网络N与固定负载电阻R L相连，现要求N向R L提供最大功率，则该网络N的内阻R S应满足的条件是R S=0。

答案部分1.答案(+)2.答案(-)3.答案(+)4.答案(-)5.答案(-)6.答案(-)7.答案(+)二、单项选择题1.图示电路中，B、C间短路电流的方向为(A)短路电流为零(B)由C到B(C)不好判定(D)由B到C2.图示电路中的U ab为(A)40V(B)60V(C)-40V(D)-60V3.电压源与电阻串联电路短路时电流为2A，功率损耗为400W。

则此电路的最大输出功率为 (A)100W (B)200W (C)400W (D)不能确定4.图示电路中的I为____。

(A)5A (B)-3.33A (C)2.5A (D)0A5.如左下图所示电路中U ab等于(A)50V (B)-25V (C)0V (D)256.右上图示电路中，为使负载电阻R L获得最大功率，电阻R0应满足的条件是(A)R0=R L (B)R0=∞ (C)R0=0 (D)7.图示电路中，I S=0时，I=2A。

则当I S=8A时，I为(A)4A (B)6A (C)8A (D)8.4A8.图示网络的戴维南等效电路为9.左下图示有源二端电阻网络A外接电阻R为12Ω时，I=2A；R短路时，I=5A。

则当R为24Ω时I为(A)4A (B)2.5A (C)1.25A (D)1A答案部分1.(D)2.(D)3.(A)4.(D)5.(A)6.(B)7.(C)8.(D)9.(C)三、填空题1.某二端网络端口电压u与i的关系为u=8i-2。

电工基础模拟试题+参考答案一、单选题（共60题，每题1分，共60分）1、处于谐振状态的 RLC 串联电路，当电源频率升高时，电路将呈现出A、电阻性B、电感性C、电容性正确答案：B2、KCL定律是对电路中()之间施加的线性约束关系A、支路电流B、元件上的电压C、回路电流D、电流源正确答案：A3、理想电压源和理想电流源间()A、有等效变换关系B、有条件下的等效关系C、没有等效变换关系正确答案：C4、戴维南等效电路中电阻等于原有源二端网络除源后的入端电阻，电压源等于原有源二端网络的()电压A、短路B、任意C、开路D、电压源正确答案：C5、一台绕线式异步电动机，在恒转柜负戟下，以转差率S运行，当转子边串入电阻R'=2R:时则所得转差率将为(R已折算到定子边)()A、两倍于原先的转差率B、三倍于原先的转差率C、等于原先的转差率SD、在两倍与三倍之间正确答案：B6、直流电机换向时，元件里的()改变。

A、电压方向B、电流方向C、电压大小D、电流大小正确答案：B7、并联电阻的作用是()。

A、分流B、增加电阻C、分压D、分频正确答案：A8、电路中两点间的电压高，则说明()A、这两点间的电位都高B、这两点间的定位最高C、与这两点的电位无关D、这两点间的电位差大正确答案：D9、一个电热器，接在10V的直流电源上，产生的功率为P。

把它改接在正弦交流电源上，使其产生的功率为P/2,则正弦交流电源电压的最大值为（)A、7.07VB、10VC、5V正确答案：B10、当电路出现振荡过程的()状态时，RA、过阻尼B、等幅振荡C、临界阻尼D、欠阻尼正确答案：D11、变压器制造时，硅钢片接缝变大，那么此台变压器的激磁电流将()A、增大B、不确定C、不变D、减小正确答案：A12、矢量磁位的旋度是()A、磁通密度B、磁通量C、磁化强度D、磁场强度正确答案：A13、下列关于支路电流法说法错误的是(）A、是以支路电路作为未知量的求解方法B、根据KCL,对于n个结点，b条支路的电路，可以列出（n-1)个结点电流方程C、根据KVL对于n个结点，b条支路的电路，可以列出m=b-（n-1)个独立回路电压方程D、总共得到以支路电流为未知量的 b-1独立方程正确答案：D14、直流电动机的额定功率指（ )。
