(整理)车身控制模块BCM的失效保护

什么是车身控制器（BCM）?车身控制模块(Body Control Module，BCM)是一个电子控制单元（ECU）。

BCM 通常位于车辆内部，在仪表板后面或座椅下面。

BCM负责驱动、监控和控制车辆的车身功能相关的电子控制单元 (ECU)。

BCM 充当车辆车身的大脑，负责管理照明、车窗、门锁、座椅控制等汽车功能。

BCM 使用各种协议(CAN/LIN /FlexRay等)与车辆中的其他 ECU 通信。

车身控制模块在现代汽车中起着至关重要的作用。

如果没有 BCM，车辆中的许多电气系统将无法正常或高效地运行。

车身控制模块有哪些功能？汽车中的 BCM 可以执行多种功能。

通过 CAN、LIN或以太网与其他模块和系统进行通信，根据输入信号控制以下电气设备，实现相应功能：▪车窗控制。

BCM可控制电动车窗升降。

▪照明控制。

BCM 管理外部和内部照明系统，包括自动头灯、尾灯、转向灯和灯光调光等功能。

▪电动门锁控制。

BCM接收门锁开关请求的信号，控制所有车门的上锁或解锁。

▪空调系统。

BCM 可协调暖气、通风和空调系统，允许驾驶员调节温度、HVAC 模式和风扇速度。

▪安全功能。

现在很多BCM都支持无钥匙进入系统、防盗和报警功能，以防止盗窃。

▪雨刷控制。

BCM 还控制雨刷功能，包括间歇性雨刷控制。

▪舒适性功能。

根据车辆的设计，BCM可控制汽车舒适性功能相关的执行器，如座椅、后视镜和电动调节。

▪诊断和故障报告。

BCM可存储诊断数据，并帮助客户识别电气系统中的问题并排除故障。

▪集成网关，通过车辆总线系统（CAN、LIN 或以太网）保持集成控制单元之间的通信。

▪能耗控制。

BCM 可优化电气零部件的工作模式，在不使用部件时降低功耗。

这提高了传统车辆的燃油效率，并延长了电动汽车的续航里程。

BCM的硬件架构BCM 架构由各种组件组成，这些组件相互配合，实现了车辆电气系统的集成和控制。

BCM的核心是一个微控制器单元（MCU），它根据各种传感器和开关的输入处理和执行命令。

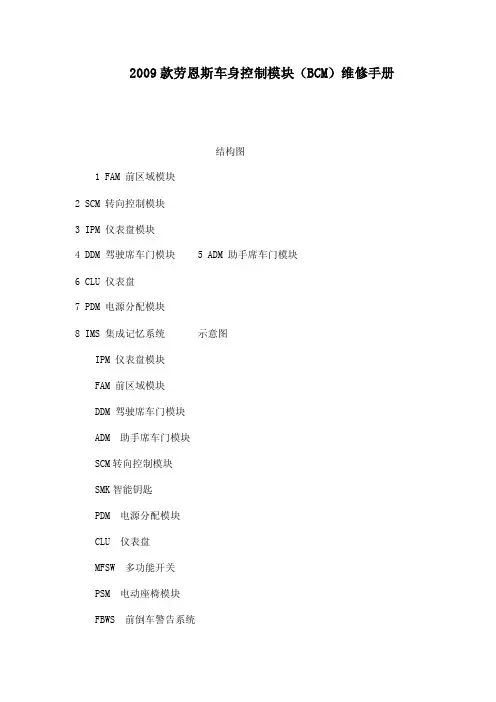

2009款劳恩斯车身控制模块（BCM）维修手册结构图1 FAM 前区域模块2 SCM 转向控制模块3 IPM 仪表盘模块4 DDM 驾驶席车门模块5 ADM 助手席车门模块6 CLU 仪表盘7 PDM 电源分配模块8 IMS 集成记忆系统示意图IPM 仪表盘模块FAM 前区域模块DDM 驾驶席车门模块ADM 助手席车门模块SCM转向控制模块SMK智能钥匙PDM 电源分配模块CLU 仪表盘MFSW 多功能开关PSM 电动座椅模块FBWS 前倒车警告系统PTM 电动行李箱模块ECW 电控雨刮器ESCL 电动转向柱锁止说明车身控制模块系统接收用于间歇雨刮器时间控制喷水器时间控制后除霜器时间控制安全带提示器延迟熄灭室内灯中央门锁点火开关钥匙提示器电动门窗时间控制车门警告尾灯自动切断碰撞车门开锁自动车门闭锁2-圈开锁点火钥匙孔照明控制和遥控和防盗警报等的信息和时间控制功能的各种输入开关信号作警告功能控制警告功能包括副功能- 蜂鸣器警告- 指示灯警告- SMART钥匙功能外部蜂鸣器警告- 智能钥匙警告灯- ESCL系统指示器警告蜂鸣器警告控制包括几个特性- 对某些中东国家车速超过 120kmh 时的超速警告- 钥匙插入并且驾驶席车门打开状态下的钥匙操作警告- IPM内部蜂鸣器优先权1ST有最高优先权第1 诊断声由诊断工具提供的测试蜂鸣器声音2ND安全带警告3档超速警告第4钥匙操作警告第5驻车制动警告第6 "ESCL不堵塞"警告仅SMK 选项第7使用HIGH诊断仪的钥匙记忆声仅非SMK选项第8使用代码储存工具的钥匙记忆声仅非SMK选项第9SMK系统警告 4警告 - 仅SMK 选项第10 EPB 警报1 座椅安全带警告功能仪表盘内的驾驶席侧指示灯根据驾驶席安全带指示灯状态CAN信号激活助手席侧指示灯根据IPM输出助手席安全带指示灯激活座椅安全带警告音从IPM接收"驾驶席策安全带指示灯状态"后仪表盘模块操作驾驶席侧指示灯6秒如果IPM发送"驾驶席策安全带指示灯状态闪烁"6秒以上的时间IPM还使蜂鸣音响一次频率 800 Hz声音阶段T2 1sec声音持续T1 6sec助手席安全带指示灯占空比 50周期 T2 1sec期间 T1 6sec驾驶席侧安全带指示器和蜂鸣器音逻辑状态点火开关1处于ON状态时如果IPM检测到安全带的转变状态为拉紧→未拉紧蜂鸣器立即停止但驾驶席安全带警告灯持续工作2点火开关1处于ON状态时如果安全带的转变状态为拉紧→未拉紧驾驶席安全带警告灯和蜂鸣器响一段时间3如果安全带警告期间将IGN1转至OFF驾驶席安全带警告灯和蜂鸣音立即停止4如果不管安全带状态如何IPM检测到点火开关 ON信号触发驾驶席安全带指示灯在定义的时期进行指示灯检查但蜂鸣器仅在没有佩戴好安全带时响T1 6 ± 1 sec2 钥匙插入警告A状态 Key IN ON 或ACC ON 或FOB IN ON 且 IGN1 IPM OFF IGN2 IPM OFF ALT L OFFB输入驾驶席车门开关打开C输出蜂鸣器 On3 驻车制动警告状态 IGN1 ON 且 10kmh 车速B输入驻车制动 ONC输出蜂鸣器 On4 钥匙记忆声每次每个钥匙注册结束时电磁蜂鸣器工作5 钥匙电池亏电警告A如果fob筒内没有fob时端子状态从IGN或发动机运转变为 OFFIPM产生这个警告B"转向柱不锁定警告" 警告音6 转向柱没有锁定警告如果所有端子OFF并且ESCL不闭锁而上一命令是闭锁命令IPM产生这个警告7 转向柱不开锁警告按下SSB 起动停止按钮后如果由于ESCL 故障除外的其它故障导致转向锁没有开锁IPM生成对应警告8 SMK系统蜂鸣器警告下列情况下警告音有必要用于SMK 智能钥匙系统FOB IN 表示 FOB被插入在FOB 支撑架内1ID 输出警告无效FOB不在车内时点火开关或ACC状态下如果所有车门关闭蜂鸣器警告音外部和内部响3秒2ID停用无效Fob在车内且车辆进入ATWS警戒状态时蜂鸣器警告内部音响5秒ATWS解除警戒时"IDs停用"警告音停止3车门闭锁警告1无效Fob接近外部把手且不插入Fob状态下处于ACC或IGN状态所有车门关闭时蜂鸣器警告外部音响3秒当经过工作计时或 ACC ON 或 IGN1 ON 或非所有车门关闭或 FOB 插入时"车门闭锁警告1"音停止4车门闭锁警告2无效Fob接近外部把手且不插入Fob状态下端子处于OFF状态任意车门开启时蜂鸣器警告外部音响3秒当经过工作计时或 ACC ON 或 IGN1 ON 或所有车门关闭或 FOB 插入时"车门闭锁警告2"音停止5车门闭锁警告3FOB不插入状态下端子处于OFF状态无效Fob在车内且所有车门关闭时蜂鸣器警告外部音响3秒当经过工作计时或 ACC ON 或 IGN1 ON 或非所有车门关闭或 FOB 插入时"车门闭锁警告3"音停止9 SMK钥匙提示警告2 SMK选项车内没有FOB的情况任意车门在端子OFF状态下打开500毫秒内转换到所有车门闭合后如果车内存在有效Fob并且所有车门闭锁IPM发送SMK钥匙未拔出警告2命令 SMK命令10 SMK系统灯光警告 SMK选项当无效FOB不在车内且在 Fob In Off ACC On 或 IGN1 IPM On 状态下设定3Kmh 3km Off 时发送SMK警告灯 SMK 警告灯11 SMK系统行李箱警告 SMK选项无效Fob在行李箱内且行李箱处于开启状态时IPM检测行李箱关闭状态然后IPM传送行李箱警告命令 SMK 警告如果5秒行李箱重新打开警告音正处于工作状态在前一5秒蜂鸣器警告音未结束前发出另一行李箱重新打开警告音命令重新触发警告5秒钟12 ESCL系统指示器警告IPM发送SMK警告IPM通过状态发送类型发送 SMK 警告IND到 CLU 仪表盘和PDM1换档"P"警告ID推动SSBAT齿轮M杆在任意位置除P位置状态下停止发动机或切断所有端子时发出警告如果发出警告终端系统保持在[ACC]位置代替OFF位置2钥匙电池亏电警告钥匙蓄电池电源耗尽时此指示灯亮3转向柱不开锁警告按下SSB时如果由于向方向盘提供负荷导致转向锁不闭锁IPM产生对应的警告并且SSB指示灯闪烁蓝光4转向柱没有锁定警告如果所有端子OFF并且ESCL不闭锁而上一命令是闭锁命令启动蜂鸣器警告音内部5ESCL ECU 故障警告钥匙蓄电池电源耗尽时此指示灯亮6发动机起动指示器系统处于[ACC]或[IGN]状态时指示灯亮7认证失败警告SSB工作且内部无有效fob此情况有两种形式1 用户按下SSB从[OFF]进入[ACC]状态2 用户按下SSB在[OFF]或[ACC]或[IGN]状态起动发动机8FOB钥匙可拆卸指示器用户用钥匙筒内的 fob 钥匙关掉所有端子此状态有两种形式1 用户用钥匙筒内的 fob 钥匙从[IGN]状态关掉所有端子 2 用户用钥匙筒内的 fob 钥匙从[IGN –发动机]关掉所有端子车门闭锁控制车门闭锁开锁功能包括下列设备的onoff控制- 由驾驶席和助手席门锁开关闭锁车门- 由驾驶席和助手席电动门窗开锁开关开锁车门- 遥控开锁闭锁车门- 遥控输入开锁闭锁车门- 钥匙开锁闭锁车门- 因碰撞或钥匙提示开锁车门- 由用户模式下的自动车门闭锁功能闭锁车门- 由IPM C-再次闭锁功能执行车门闭锁- 由用户模式下的自动车门开锁功能开锁车门DDM -车门闭锁功能预先请求CAN signal Direction 高被动进入锁止被动进入锁止IPM → DDM ADM 被动进入解锁被动进入解锁遥控闭锁遥控闭锁DDM → ADM 遥控开锁遥控开锁DRV钥匙闭锁DRV钥匙闭锁DRV钥匙开锁DRV钥匙开锁DRV Pwdw 闭锁 DRV Pwdw 闭锁DRV Pwdw 开锁DRV Pwdw 开锁自动门锁闭锁自动车门闭锁车门自动开锁自动车门开锁钥匙提示器1 钥匙提示器1 钥匙提示器2 钥匙提示器2 低DRV再锁定 DRV再锁定1 碰撞开锁1如果由碰撞开锁开锁导致出现驾驶席车门开锁继电器 ON 即使将点火开关从ON转为OFF仍驱动它5秒钟21 状态后如果再次从IPM发送碰撞开锁开锁或任意开锁状态开关从开锁变为闭锁再次启动驾驶席车门开锁继电器 ON 5秒钟3碰撞开锁模式期间如果处于非重设状态忽略其它闭锁或开锁命令 IGN SW DDM OFF4即使蓄电池电压超出工作范围仍启动2 自动门锁闭锁1根据市场选择自动门闭锁A根据换档杆根据车速 OFF2根据车速如果点火开关DDM是IGN或ST车速大于20kmh任一开锁状态为开锁DDM立即设为自动车门闭锁ON3出现自动车门闭锁1秒后如果存在任一开锁状态为开锁重试自动车门闭锁最多3次4重新尝试变成"故障门"后开锁车门54 通过下列操作释放故障车门IGN SW OFF → ON开锁状态闭锁3 车门自动开锁1根据市场选择自动门开锁A根据换档杆根据驾驶席开锁状态根据钥匙OFF OFF2根据驾驶席开锁状态如果所有车门开关闭合是驾驶席开锁状态闭锁→开锁自动车门开锁立即ON3根据钥匙OFF如果点火开关DDM STIGN或ACC或钥匙插入并且任一开锁状态开锁是点火开关DDM STIGN或ACC或钥匙插入→钥匙OFF 自动车门开锁立即ON4 钥匙提示器1驾驶席车门开启钥匙提示器A大于3km速度下不激活此功能B如果IGN开关DDM为钥匙插入ACCIGN或ST驾驶席车门开关打开并且驾驶席开锁状态从开锁转为闭锁从DDM发送钥匙提示器1信号到ADM各模块包括DDM 启动开锁输出1秒钟C如果重试期间出现闭锁开锁请求撤销钥匙提示器D"形成开锁状态05±01秒后即使不维持开锁状态仍执行开锁输出但如果05±01秒后从开锁变为闭锁时形成开锁状态点火开关DDM为钥匙OFF时停止开锁输出"2助手席车门打开钥匙提示器北美A大于3km速度下不激活此功能B如果IGN开关DDM为钥匙插入ACCIGN或ST助手席车门开关打开并且助手席开锁状态从开锁转为闭锁从DDM发送钥匙提示器1信号到所有模块各模块包括DDM 启动开锁输出1秒钟C在重试输出的起始点执行重试输出判断钥匙提示器2 钥匙提示器1开始15秒后D形成开锁状态05±01秒后即使不维持开锁状态仍执行开锁输出但如果05±01秒后从开锁变为闭锁时形成开锁状态点火开关DDM为钥匙OFF时停止开锁输出3驾驶席车门关闭钥匙提示器北美洲A大于3km速度下不激活此功能BIGN开关DDM为钥匙插入ACCIGN 或ST状态驾驶席车门从打开变为关闭并且05±01秒内驾驶席开锁状态从开锁变为闭锁仅启动驾驶席车门开锁继电器1秒钟4助手席车门关闭钥匙提示器北美A大于3km速度下不激活此功能BIGN开关DDM为钥匙插入ACCIGN 或ST状态助手席车门从打开变为关闭并且05±01秒内助手席开锁状态从开锁变为闭锁仅发送钥匙提示器1信号要一次5SMK钥匙提示A大于3km速度下不激活此功能B如果SMK钥匙提示器工作被动进入开锁 SMK钥匙提示器 SMK钥匙提示器信号从DDM到ADM各模块包括DDM 启动开锁输出1秒钟之后如果其中的一个保持闭锁状态发送DDM处的钥匙未拔出提示2信号3次5 两圈开锁仅北美A如果将驾驶席车门钥匙开锁开关从OFF转为ON后在T1内将驾驶席车门钥匙开锁开关转至ONT2时间内输出所有车门开锁信号驾驶席车门钥匙开锁开关机械开锁BCM信号不输出接收RKE开锁信号后即使在T1时间内仍输出所有车门开锁信号B当接收RKE 开锁信号时驾驶席车门开锁信号输出T2时间但是在T1时间内接收到RKE开锁信号时所有车门开锁信号输出T2时间C利用诊断仪的用户选购件打开关闭"两圈开锁"T1 4 ± 1秒以内T2 05 ± 01秒IPM门锁功能如果IPM发送碰撞开锁开锁后驾驶席车门开锁状态助手席车门开锁状态左后车门开锁状态或右后车门开锁状态中的任何一个从开锁变为闭锁再次启动碰撞开锁直到点火开关ADM 钥匙OFFADM 门锁功能1 碰撞开锁1如果由碰锁开锁开锁导致出现助手席车门开锁继电器 ON即使点火开关状态从ON变为OFF仍驱动它5秒钟21 状态后如果再次从IPM发送碰撞开锁开锁或任意开锁状态开关从开锁变为闭锁再次启动驾驶席车门开锁继电器 ON 5秒钟3碰撞开锁模式期间如果处于非重设状态忽略其它闭锁或开锁命令4即使蓄电池电压超出工作范围仍启动5IGN OFF 碰撞开锁开锁忽略6后左车门开锁继电器开锁和后右车门开锁继电器开锁与助手席车门开锁继电器同时启动2 RKE闭锁开锁输出1点火开关ADM 钥匙OFF期间接收到RKE闭锁开锁时如下从ADM发送ECS 信号2助手席开锁状态输出从IGN SW OFF→ON 1000ms后发送助手席开锁状态信号3比赛时利用 2 完成输出之前点火开关从ON转至OFF且此时出现RKE请求如下处理ECS信号延迟时间 100ms 后根据最后的请求发送ECS信号行李箱闭锁功能如下根据行李箱开启开关DDM传送CAN信号行李箱开启开关1 如果行李箱打开开关从OFF变为ON开关ON状态DDM在保留时间内发送行李箱打开开关信号2 1 即使行李箱开启开关ON后开关自动OFF状态下发送行李箱开启开关信号电动车窗控制电动车窗功能控制以下事项- 驾驶席电动门窗- 助手席电动门窗- 左后电动车窗- 右后电动车窗- 电动车窗禁用ADM RLDM和RRDM被电动车窗锁开关控制禁用DDM上的电动车窗开关通过CAN或本地通信控制远程ADM RLDM和RRDM逻辑上各电动门窗能控制自身DDM 电动门窗功能根据局部开关向S-ECU 输出以下控制信号- 驾驶席侧电动门窗启动驾驶席电动门窗UP驾驶席电动门窗DOWN经由CAN向ADM传送控制信号 DDM上ADM开关和电动门窗抑制状态发送控制信号 DDM 和 RDM 上的RLDM 和 RRDM 开关激活 DDM 控制 RLDM 和 RRDM的电机1 电动车窗可用禁用控制电动车窗功能有可用禁用和30秒定时状态根据如下DDM抑制信号启动禁止各模块抑制信号关于 DDM电动车窗功能DDMADMRLDMRRDMON停用停用停用停用其它禁用诊断停用停用停用OFF诊断诊断诊断诊断ADM 电动门窗功能向 S-ECU输出以下控制信号- 根据IGN1 ADM局部开关状态以及经由CAN的DDM遥控开关控制助手席电动门窗启动助手席电动门窗上升助手席电动门窗下降DDM通过CAN控制电动车窗的电动车窗功能是可用还是禁用1 电动车窗可用禁用控制ADM 电动门窗功能有启动停止状态室内灯减光控制熄灭的脚灯利用IPM控制脚灯状态IPM室内灯控制通过CAN接收来自每个车门模块的车门闭锁开锁状态1 从室内灯OFF过渡的状态状态说明初始条件室内灯OFFIGN1IPM OFF所有车门关闭意外所有车门关闭至任意车门开启过渡01秒以上作用室内灯 ON 状态被转换持续 20 分钟转动室内灯持续20-1分钟状态说明初始条件室内灯OFFIGN1IPM OFF所有车门关闭意外利用RKE CMD开锁如果SMK变量由SMK RKE开锁或SMK被动作用转为室内灯ON状态持续30秒室内灯ON 30sec - 1 秒状态说明初始条件室内灯OFFIGN1IPM OFF所有车门关闭意外IGN1 IPM ON任意车门打开作用状态转换到室内灯 ON室内灯亮没有时间限制2 从室内灯ON过渡30秒状态状态说明初始条件室内灯ON 30秒IGN1 IPM OFF意外至少1车门处于打开状态01秒以上任意车门打开作用室内灯 ON 状态被转换持续 20 分钟室内灯保持ON 20-1分钟状态说明初始条件室内灯ON 30秒IGN1 IPM OFF意外利用RKE CMD开锁如果SMK变量由SMK RKE开锁或SMK被动作用保持室内灯ON状态持续30秒室内灯ON 30sec - 1 sec 计时器重新初始化另外30sec - 1 sec 持续时间状态说明初始条件室内灯ON 30秒IGN1 IPM OFF意外IGN1 IPM ON所有车门闭锁过去30秒计时ATWS警戒作用状态转换到室内灯减光2-02sec期间室内灯慢慢衰减然后熄灭3 从室内灯ON过渡20分钟状态状态说明初始条件室内灯ON 20分钟IGN1 IPM OFF意外IGN1 IPM ON作用状态转换到室内灯 ON室内灯保持亮没有时间限制状态说明初始条件室内灯ON 20分钟IGN1 IPM OFF意外全车门关闭作用转为室内灯ON状态持续30秒室内灯ON 30sec - 1秒状态说明初始条件室内灯ON 20分钟IGN1 IPM OFF意外计时器时间过去20分钟或所有车门关闭和所有车门闭锁作用状态转换到室内灯减光2-02sec期间室内灯慢慢衰减然后熄灭脚灯减光控制熄灭的脚灯利用IPM控制脚灯状态IPM经由CAN从各车门模块接收车门闭锁开锁状态信号1 从脚灯OFF过渡的状态状态说明初始条件脚灯OFFIGN1 IPM OFF所有车门关闭意外所有车门关闭至任意车门开启过渡01秒以上作用脚灯 ON 状态被转换持续 20 分钟转动脚灯持续20 -1分钟状态说明初始条件脚灯OFFIGN1 IPM OFF所有车门关闭意外利用RKE CMD开锁如果SMK变量由SMK RKE开锁或SMK被动作用脚灯 ON 状态被转换持续 30 秒脚灯ON持续30秒 - 1 秒状态说明初始条件脚灯OFFIGN1 IPM OFF所有车门关闭意外IGN1 IPM ON并且任意车门打开或P位置 P作用状态转换到脚灯 ON脚灯亮没有时间限制2 从脚灯ON过渡30秒状态状态说明初始条件脚灯ON持续30秒IGN1 IPM OFF意外至少打开1扇车门01秒以上的时间没有关闭所有车门 ON 作用脚灯 ON 状态被转换持续 20 分钟脚灯ON持续20 -1分钟状态说明初始条件脚灯ON持续30秒IGN1 IPM OFF意外利用RKE CMD开锁如果SMK变量由SMK RKE开锁或SMK被动作用保持脚灯ON状态持续30秒脚灯ON持续30秒 - 1 秒定时器重新初始化重新执行30秒 - 1 秒状态说明初始条件脚灯ON持续30秒IGN1 IPM OFF意外IGN1 IPM ONP位置 OFF所有车门闭锁过去30秒计时ATWS警戒作用状态转换到脚灯减光2-02秒期间脚灯缓慢渐淡直至熄灭为止3 从脚灯过渡延迟状态状态说明初始条件脚灯渐淡IGN1 IPM OFF意外所有车门关闭至任意车门开启过渡01秒以上作用脚灯 ON 状态被转换持续 20 分钟脚灯ON持续20 -1分钟状态说明初始条件脚灯渐淡IGN1 IPM OFF所有车门关闭意外利用RKE CMD开锁如果SMK变量由SMK RKE开锁或SMK被动作用转为脚灯ON状态并持续30秒脚灯ON持续30秒 - 1 秒状态说明初始条件脚灯减光意外脚灯完全减光作用转为脚灯OFF状态室内灯转为OFF状态说明初始条件脚灯减光意外IGN1 IPM ON并且任意车门打开或P位置 P作用状态转换到脚灯 ON脚灯保持亮没有时间限制室内灯自动切断输出控制室内灯自动切断利用FAM控制室内灯的状态灯控制灯的功能包括辅助功能对下列设备进行ONOFF控制- 尾灯大灯- 雾灯尾灯大灯控制由MFSW IPM 和 FAM控制尾灯大灯辅助功能利用尾灯开关或自动灯使尾灯ONOFF利用大灯开关或自动灯开关使大灯近光远光灯亮熄灭发动机运转时DRL控制大灯远光变光开关ON时大灯远光灯亮1 MFSW 灯开关控制灯开关输入检测灯OFF尾灯大灯近光大灯远光超车和自动灯由一些开关输入灯OFF尾灯大灯近光自动灯产生 FAM和IPM灯开关状态数据合成结果产生FAM的大灯远光开关数据产生FAM超车开关数据通过CAN发送灯光开关状态大灯远光开关和超车开关数据2 IPM 自动灯控制IPM检测自动灯传感器水平的输入点火开关处于ACC或IGN或起动状态时IPM产生FAM的CAN信号自动灯输出状态正常状态下的行为ACC ON情况下IPM监测电源范围如果电源电压超出范围确定为故障小于4v 大于6v故障检查为300ms将其提升也可以将其清除此故障出现且只要故障出现大灯近光亮IPM发送自动灯OUT状态不注意传感器提供的日光等级3 FAM 自动灯控制FAM根据自动灯关闭状态利用过滤时间控制尾灯和大灯近光FAM控制持续ON模式正常状态下的行为如果点火开关FAM的状态为IGN或ST灯光开关状态为自动灯开关ON由FAM 在滤波时间内根据自动灯输出状态变化即来自IPM的自动灯传感器输入信号和下述各灯规格控制尾灯继电器输出和大灯近光继电器输出4 FAM 尾灯控制FAM记忆EEPROM内的AUTO CUT状态并描述下列特性A利用灯开关打开关闭尾灯B利用自动灯OUT状态打开关闭尾灯C如果驾驶员忘记熄灭尾灯自动熄灭尾灯D尾灯继电器的输出控制E产生尾灯活动数据5 FAM 大灯控制A根据灯开关状态打开关闭大灯近光开关B利用灯开关状态打开关闭大灯远光开关C利用自动灯OUT状态打开关闭大灯D按下开关打开关闭大灯远光和近光开关E大灯低继电器的输出控制F通过 PWM 控制控制大灯高IPS输出G产生CLU的大灯远光指示灯数据H产生CLU的大灯近光指示灯数据I产生前雾灯的大灯远光活动数据J产生前后雾灯的大灯近光活动数据6 FAM DRL 控制根据某种状态打开关闭DRL根据与正常远光工作对比的暗光使用大灯远光DRL继电器输出雾灯控制由FAM控制雾灯副功能- 控制前雾灯IPS打开关闭前雾灯- 仅在尾灯ON时前雾灯ON 北美洲大灯ON- 控制后雾灯IPS后雾灯ONOFF- 只有在前雾灯亮或大灯亮时后雾灯亮- 产生后雾灯所用的前雾灯活动数据转向信号灯控制转向信号灯控制功能控制转向信号灯和指示灯1 FAM 正常工作状态点火开关FAM处于IGN状态时如果转向信号右开关或转向信号左开关或危险警告开关ON遵循开关输入左右或危险警告开关转向信号输出ON2 FAM 双元闪烁状态危险警告启动情况下故障检测功能仅当3个灯泡故障时能检测故障点火开关FAM处于IGN状态下双闪烁危险警告灯双闪烁如果前后中的一个衰弱灯故障时转向信号启动转向信号以双倍频率闪烁3 FAM SCG 与搭铁电路短路故障状态如果FAM检测到与搭铁电路短路FAM停止输出连续执行故障检测直到FAM确认故障为止一旦FAM确认SCGFAM保持故障条件直到闪光器触发条件改变为止雨刮器功能控制经由CAN网络将雨刮器模块当前操作模式通知给雨传感器并将雨传感器命令发送到ECW雨刮器控制FAM控制雨传感器通信正常状态的行为1 雨感应雨刮器如果未配备雨传感器选项FAM不能经由CAN从组合开关处接收雨刮器自动开关信号2 FAM根据下列几项应输出各种模式No雨刮器模式占空比周期1关闭 MISTINT低或高速模式6 3-22自动模式灵敏度0 5档12 3-23自动模式灵敏度1 4档18 3-24自动模式灵敏度2 3档24 3-25自动模式灵敏度3 2档30 3-26自动模式灵敏度4 1档36 3-27喷水器模式42 3-28自动模式刮擦操作中灵敏度4 1档66 3-29自动模式刮擦操作中灵敏度3 2档72 3-210自动模式刮擦操作中灵敏度2 3档78 3-211自动模式刮擦操作中灵敏度1 4档84 3-212自动模式刮擦操作中灵敏度0 5档90 3-2传感器测试模式使用TRW54 3-2A以非自动模式关闭混合低高清洗器的工作应该把MIST LOW与 HIGH 看作驾驶员要求的手动模式这些开关位置上的雨传感器输出应该为"off"或雨检测占空比BAUTO 灵敏度0 - 4五个灵敏开关位置中的一个会指示雨传感器以自动模式工作灵敏度 0 指感应最弱的状态最慢的第5步灵敏度 4 指感应最强的状态最快的第一步C喷水器利用喷水器开关使喷水器在自动模式下工作喷油器信号按下带有喷水器片的雨传感器且雨刮器系统编程或请求喷水周期此开关在"OFF"或"雨检测"占空比周期期间雨传感器输出雨传感器忽视喷水液的喷射D内擦从ECW接收雨刮器停止位置时内部雨刮信号明确规定自动模式时提供内部雨刮信息使雨传感器可以确保精确的延迟时间和平稳工作3 雨传感器到FAM根据下列几项传感器输出各种模式。

汽车车身控制模块（BCM）工作原理分析警告功能控制警告功能包括下面一些子功能。

- 蜂- 指示灯警告- 智能- 智能- ESCL系蜂- 某些中120Km/h时，发出超速警告。

- 插入钥匙且驾驶席车门开启的钥匙操作警告。

- IPM内部蜂鸣器优先性: 第一●第一: 使用●第二: 安全●第三超速警告●第四:●第五:●第六: "ESCL 未"警告●第七: 使用-SMK配置●第八: 使用密-SMK配置●第九: SMK系 4个警告-仅SMK配置●第十: EPB警1. 安全仪表盘上的驾驶席安全带警告灯由"驾驶席安全带警告灯状态"CAN通信信IPM的"助手席安全"输出信号启动。

安全:接收到IPM的""信ON 6秒IPM发送"驾驶席安全带警告灯状态闪烁"6秒IPM 发出蜂鸣器警告音一次以上。

频率: 800Hz蜂: T2 1秒蜂: T1 6秒助手席安全:占空比: 50%周期: T2 1秒持: T1 6秒:1在点火ON状态，如果IPM检测到安全带从未佩戴状态转换为佩戴状态，蜂鸣器警告音立即停止，但驾驶席安全带警告灯继续ON剩余的2在点火ON状态，如果安全带从佩戴状态转换为未佩戴状态，驾驶席安全带警告灯和蜂鸣器警告音操作一个周期。

3如果安全OFF，4不管安全IPM检测到点火开关ON信ON规定时间，执行警告灯电路的诊断，但仅在没有佩戴安全带时蜂鸣器发出警告音。

T1: 6±1秒2.A.条件: 钥匙插入 ON或ACC ON或FOB ON ， IGN1 IPM OFF,IGN2IPM OFF,ALT L OFFB.: 驾驶席车门开关开启C.输出: 蜂 ON3. 驻车制动器警告A.条件: IGN1 ON ， 10Km/hB.输入: 驻车制动器 ONC.输出: 蜂 ON4. 钥匙学习声音当每个钥匙注册程序结束时，电磁式蜂鸣器响，每次响一次。

车身控制模块BCM（body control module）一、定义：车身控制模块BCM（body control module）电控单元在汽车中的应用越来越多，各电子设备间的数据通信变得越来越多，同时这些分离模块的大量使用，在提高车辆舒适性的同时也带来了成本增加、故障率上升、布线复杂等问题。

于是，需要设计功能强大的控制模块，实现这些离散的控制器功能，对众多用电器进行控制，这就是BCM二、BCM带来的好处1、给主机厂带来的好处节省线束，便于后期维修：BCM具有电源管理功能，把车上用电设备电源集成在BCM内，节省了线束，也便于后期维修故障模式自诊断控制，便于检修：当BCM检测内部有故障时，会启动自身诊断功能，在仪表上显示故障指示灯提醒车主进行维修，另外也可以使用专用设备读取BCM内的数据来帮助维修。

降低成本：BCM在成本上起着决定性的作用，因为它们可以通过为总线系统提供接口来减少车辆内的布线量。

可靠性和经济性：车身内不同的电器模块被绑定到车辆电子架构的BCM内，在减少必需插件连接和电缆线束数量的同时，提供了最大化的可靠性和经济性。

2、给客户带来的好处可靠性：减少必需插件连接和电缆线束数量，提高导传电的可靠性。

故障模式自诊断控制：当BCM检测内部有故障时，会启动自身诊断功能，在仪表上显示故障指示灯提醒车主进行维修，另外也可以使用专用设备读取BCM内的数据来帮助维修。

维修成本降低：可靠性的提升，带来维修事件的减少。

三、车身控制模块（BCM）的功用车身控制模块（BCM）就是设计功能强大的控制模块，实现离散的控制功能，对众多用电器进行控制。

1、BCM（body control module)车身控制模块是车辆的电气核心。

用于监视和控制与车身（例如车灯、车窗、门锁）相关的功能并像CAN 和LIN 网络的网关那样工作。

2、负载控制可以直接来自DBM 或者通过CAN/LIN 与远程ECU 通信。

3、车身控制器通常融入了遥控开锁和发动机防盗锁止系统等RFID 功能。

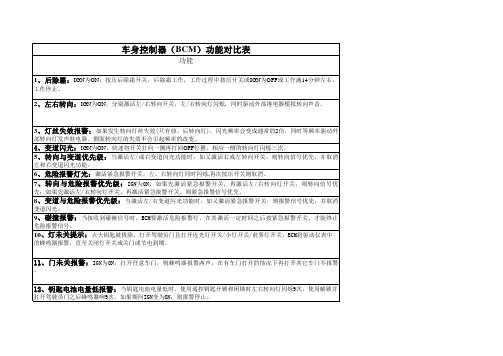

车身控制器功能(BCM)简述车身控制器功能简述一．室内灯控制室内灯控制：∙任一车门被打开，室内照明将会自动点亮。

∙若IGN=OFF，则关闭所有车门后，室内照明将延时15 秒，之后亮度渐渐变暗，3秒后熄灭。

∙延时期间，若IGN=ON，则室内照明立即熄灭。

∙若在IGN=ON状态下，任一车门被打开，室内照明点亮，则当所有车门关闭时，室内照明将立即熄灭。

二．钥匙照明钥匙照明控制：∙若左前门被打开，且IGN=OFF，则钥匙照明点亮。

∙钥匙照明点亮后，若关闭左前门，钥匙照明将延时8秒后熄灭。

∙延时期间，若IGN=ON，则钥匙照明立即熄灭。

∙若打开左前门时,IGN=ON，钥匙照明立即熄灭。

三．报警提示１．安全带报警安全带警示控制：∙若安全带未系，此时打开IGN开关，BCM发信号给仪表，仪表报警。

∙报警期间，若系上安全带或关闭IGN，则报警立即停止。

２．钥匙报警钥匙未拔警示：∙若IGN=OFF且钥匙未拔，则打开左前门时，蜂鸣器报警，直到上述条件不再满足时为止。

３．未关灯报警未关灯警示控制：∙若钥匙未拔且驻车灯开关打开，则打开左前门时，蜂鸣器报警，直到上述条件不再满足时为止。

四．转向／危险灯控制转向灯控制：∙若IGN=ON，且转向开关拨到左转位，则前左转向灯和后左转向灯，左侧转向灯同时闪亮，周期为360msON/360msOFF，直到上述条件不再满足时为止。

∙若IGN=ON，且转向开关拨到右转位，则前右转向灯和后右转向灯，左侧转向灯同时闪亮，周期为360msON/360msOFF，直到上述条件不再满足时为止。

∙若以上转向灯有故障，在转向的时候同侧其他转向灯闪烁频率加倍。

危险灯和指示控制：∙若打开危险开关，则前左转向灯、前右转向灯、后左转向灯、后右转向灯、左侧转向灯和右侧转向灯同时闪亮，周期为360msON/360msOFF，直到关闭危险开关时为止。

∙若以上转向灯有故障，在按下危险开关后，其他转向灯闪烁频率加倍。

五．电动车窗控制前后电动窗控制：∙只有当ACC=ON且IGN=ON时，或在点火钥匙从ON打到OFF后的一分钟时间内电动车窗控制才被允许，否则电动车窗控制被禁止。

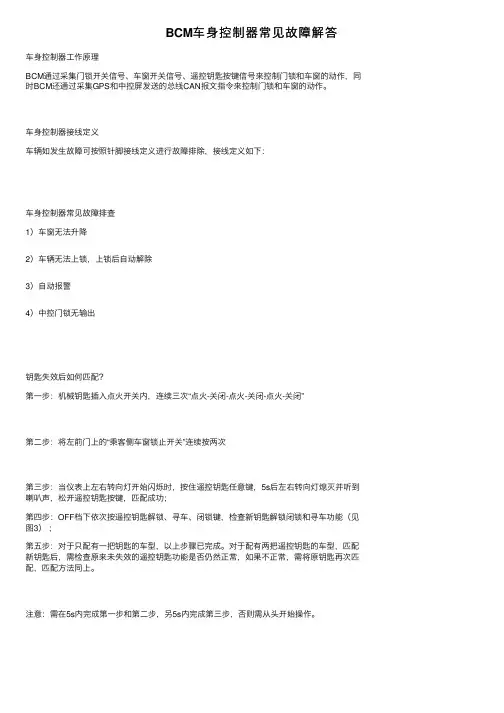

BCM车⾝控制器常见故障解答
车⾝控制器⼯作原理
BCM通过采集门锁开关信号、车窗开关信号、遥控钥匙按键信号来控制门锁和车窗的动作，同时BCM还通过采集GPS和中控屏发送的总线CAN报⽂指令来控制门锁和车窗的动作。

车⾝控制器接线定义
车辆如发⽣故障可按照针脚接线定义进⾏故障排除，接线定义如下：
车⾝控制器常见故障排查
1）车窗⽆法升降
2）车辆⽆法上锁，上锁后⾃动解除
3）⾃动报警
4）中控门锁⽆输出
钥匙失效后如何匹配？
第⼀步：机械钥匙插⼊点⽕开关内，连续三次“点⽕-关闭-点⽕-关闭-点⽕-关闭”
第⼆步：将左前门上的“乘客侧车窗锁⽌开关”连续按两次
第三步：当仪表上左右转向灯开始闪烁时，按住遥控钥匙任意键，5s后左右转向灯熄灭并听到喇叭声，松开遥控钥匙按键，匹配成功；
第四步：OFF档下依次按遥控钥匙解锁、寻车、闭锁键，检查新钥匙解锁闭锁和寻车功能（见图3）；
第五步：对于只配有⼀把钥匙的车型，以上步骤已完成。

对于配有两把遥控钥匙的车型，匹配新钥匙后，需检查原来未失效的遥控钥匙功能是否仍然正常，如果不正常，需将原钥匙再次匹配，匹配⽅法同上。

注意：需在5s内完成第⼀步和第⼆步，另5s内完成第三步，否则需从头开始操作。

图3 故障车GK1插头位置断开GK1插头，取出铜丝，并将GK1/51脚挑出，发现该针脚的触片已变形(图4)，将GK1/51脚触点修复后装回并试车，左后转向灯正常工作，至此该车故障已被彻底排除。

图4 故障车GK1/51脚触片形变维修小结本案例中，故障的难点在于：故障车GK1/51母端电压正充分了解转向灯电路工作原理后，抓住了实车电路的走向，用最快的检测方法，找到了故障点并将其排除。

其中有两处值得点赞：一是对转向灯电路工作原理的解释非常清晰明确，使读者能够对丰田转向灯电路的特点有所了解。

为了配合现代车辆主动巡航功能、避让碰撞，在自动制动时增加了后转向灯自动闪烁的功能。

这也是分析故障车型电路故障时应特别注二是因地制宜选择的检测方法比较合适。

如：采用试灯检测的方法来检测电路，这种方法有时比使用万用更方便、快捷、有效。

最后，愿作者工作顺利，期待作者为大家分享更多的优高惠民专家点评2020款北京现代新名图动力系统故障灯偶尔点亮◆文/浙江叶飞武技能大师工作室 叶飞武故障现象一辆2020年生产的北京现代新名图(MISTRA)，搭载G4NB型1.8L汽油发动机和A6GF1型6速自动变速器，行驶里程为8 107km，VIN码为LBECFAHB1LZ75****。

车主反映，该车仪表台上的动力系统故障灯偶尔点亮，故障发生时机和周期没有规律性。

故障发生时，仪表台上的动力系统黄色故障警告灯(表示发动机系统或变速器系统存在故障)点亮(图1)，同时黄色的ISG(启停系统)故障警告灯闪烁、变速器挡位信息不显示，换挡杆有时无法切换。

图1 故障车仪表台上的故障信息故障诊断与排除接车时，该车一切正常。

在与车主交流过程中得知，该车前期多次维修并更换过变速器挡位传感器和PCM控制模块(PCM是集成ECM发动机和TCM变速器动力控制模块)，但均未解决该故障。

另外，车主还提供了一些故障发生时的照片和视频。

从车主提供的信息中可以发现，该车在故障发生时，有时换挡杆在P挡时，仪表台上却显示R挡；有时挂入R挡后，驻车辅助系统正常工作，但车机上的倒车影像无显示；挂入N挡或D挡时，仪表台上不显示挡位信息(图2)。

上汽轻卡车身控制模块故障原因
上汽轻卡车身控制模块（BCM，Body Control Module）故障可能由多种原因引起，以下是一些常见的故障原因：
1.电气元件损坏：BCM内部的电子元件如集成电路、电容、电阻等长期工作在高低温环境下或受到电压冲击，可能会出现老化、烧蚀等问题导致功能失效。

2.软件错误：BCM的操作系统软件可能出现bug或在升级过程中出现问题，造成模块无法正常执行指令。

3.线路问题：连接BCM与各传感器、执行器的线路可能存在短路、断路、接触不良等情况，影响信息传输和命令执行。

4.外部干扰：电磁干扰、静电干扰等可能导致BCM数据处理异常，从而引发故障。

5.机械部件损坏：BCM上连接的各种开关、传感器等机械部件如果失效，也会反馈错误信号给BCM，导致其不能正常工作。

6.防水防潮措施失效：BCM若因密封性不佳而进水受潮，也可能造成内部电路板腐蚀，进而引发故障。

7.长时间负荷过大：车辆持续高负荷运行，可能导致BCM过热，长期高温下其性能会逐渐下降，最终可能完全失效。

8.不正确的安装或维修操作：在安装或维修过程中，如果没有按照厂家规定的方法操作，可能损坏BCM或者使其设置混乱。

当上汽轻卡的BCM出现故障时，需要通过专业的汽车诊断设备进行详细检查，找出具体故障点并进行针对性修复。

405-01章节车身控制（BCM）系统适用车型: 长安·奔奔MINI目录车身控制系统功能说明及控制系统组成页码车身控制器………………………………………………………………………………………405-01-2 端子定义车身控制器………………………………………………………………………………………405-01-4 车身中央控制模块外围连接图及保险盒分配图车身控制器………………………………………………………………………………………405-01-6 拆卸与安装车身控制器………………………………………………………………………………………405-01-7 诊断与维修车身控制器………………………………………………………………………………………405-01-8一车身控制系统功能说明及控制系统组成1 系统功能说明：1.1左右转向功能点火开关为ON档时，分别激活左/右转向开关，左/右转向灯闪烁且闪烁频率为360ms-ON/360ms-OFF，同时驱动外部继电器模拟转向声音(Z104)。

1.2灯丝失效报警如果发生转向灯丝失效(只有前、后转向灯)，闪烁频率是通常的2倍，为180ms-ON/180ms-OFF，同时等频率驱动外部转向灯发声继电器。

侧面转向灯的失效不会引起频率的改变。

1.3变道闪光功能点火开关为ON档时，在100ms＜t＜700ms时间内把转向开关OFF→ON→OFF，相应一侧的转向灯闪烁三次，同时，在灯闪烁三次期间如再有100ms＜t＜700ms的开关信号，车身中央控制模块不响应。

1.4转向与变道优先级当激活左/或右变道闪光功能时，如又激活右或左转向开关，则转向信号优先，并取消左和右变道闪光功能。

1.5危险报警灯光功能激活紧急报警开关，左、右转向灯同时闪烁且闪烁频率为360ms-ON/360ms-OFF，再次按压开关，则取消。

1.6转向与危险报警优先级点火开关为ON档时，如果先激活紧急报警开关，再激活左/右转向灯开关，则危险报警信号优先；如果先激活左/右转向灯开关，再激活紧急报警开关，则紧急报警信号优先。

bcm常见故障排除方法
以下是一些常见的BCM（车身控制模块）故障排除方法：
1. 检查电池电压：低电压可能导致BCM故障。

使用电压表检查电池电压，如果低于12伏，应充电或更换电池。

2. 检查保险丝：检查与BCM相关的保险丝是否烧断或松动。

如果有问题，更换保险丝并确保它们连接牢固。

3. 重新设置BCM：有时，重置BCM可以解决一些故障。

找到车辆的BCM，通常位于驾驶员侧脚踏板附近。

断开电池电源，等待几分钟后重新连接电池。

这将清除BCM的存储，并有可能修复故障。

4. 检查连接器：检查BCM连接器是否松动或腐蚀。

如果有问题，清洁连接器并确保它们连接牢固。

5. 检查地线：确保BCM的地线连接良好。

如果地线松动或腐蚀，清洁并重新连接。

6. 使用故障码读取器：使用OBD故障码读取器检查BCM是否存储了任何故障码。

根据故障码的提示，可以确定具体的故障原因，并采取相应的修复措施。

如果以上方法无法解决BCM故障，建议咨询专业的汽车维修技师或前往汽车维修店进行进一步的故障排除和修复。

车辆维修服务方案车身控制模块故障的维修方法车辆维修服务方案——车身控制模块故障的维修方法车身控制模块（Body Control Module，简称BCM）是现代汽车电子系统中的重要组成部分，它负责控制车辆的车身功能，如车门锁定解锁、车窗控制、灯光系统、空调系统等。

然而，由于长时间的使用或其他原因，车身控制模块可能会发生故障，造成车辆功能异常。

本文将重点介绍车身控制模块故障的常见维修方法。

一、故障诊断在进行车身控制模块的维修之前，首先需要进行故障诊断。

一般来说，当车身控制模块出现故障时，车辆可能出现以下情况：1. 车门无法锁定或解锁；2. 车窗无法开启或关闭；3. 灯光系统无法正常工作；4. 空调系统无法启动或调节。

为了准确诊断车身控制模块的故障，可以通过以下步骤进行：1. 使用故障诊断仪（OBD）对车辆进行扫描，查看BCM相关的故障码；2. 仔细观察车身控制模块相关的线束和插头，检查是否有断裂、损坏或接触不良；3. 检查车身控制模块的供电电压和接地情况，确保其正常工作。

二、维修方法1. 故障码分析与清除根据故障诊断仪上显示的BCM相关故障码，对故障进行分析。

常见的故障码可能有短路、开路、电压过高或过低等。

根据故障码的指导，检查相关线路或传感器的状态，并及时修复或更换受损部件。

修复后，使用故障诊断仪清除故障码，并进行测试，确保故障已经解决。

2. 线束检查与修复如果经过故障码分析后仍未找到故障原因，那么可能是由于车身控制模块的线束出现了问题。

可以检查线束是否有断裂、损坏或接触不良的情况，并及时对其进行修复或更换。

3. 电源电压与接地检查车身控制模块的正常工作需要稳定的供电电压和良好的接地条件。

因此，可以使用电压表检测车身控制模块的供电电压，确保其正常工作范围内。

同时，还应检查车身控制模块的接地点，确保其接地良好，没有松动、腐蚀等问题。

4. 芯片升级与校正对于一些较旧的车辆和车身控制模块，可能存在一些芯片升级和校正的需求。

车身功能控制与监视的中枢——车身控制模块BCM陈天殷【摘要】介绍车身控制模块BCM系统的组成和控制、监视原理,阐述BCM的失效保护模式.提升汽车的系统安全性、长期运行的可维护性和可靠性,促进汽车电子技术智能化网络化的发展,是现代汽车发展趋势.【期刊名称】《汽车电器》【年(卷),期】2017(000)001【总页数】7页(P66-72)【关键词】车身控制模块;CAN总线;失效保护;可靠性;智能化【作者】陈天殷【作者单位】美国亚派克机电(杭州)有限公司,浙江杭州 310013【正文语种】中文【中图分类】U463.61面对日益严重的能源危机和环境问题，“计算机化”和“轻量化”已成为当前和未来汽车技术发展的主要方向。

无论是传统汽车，还是新能源汽车、混合动力和纯电动汽车等领域，最大程度地降低功耗、节能以及增强整体性能是整个行业面对的挑战。

车身控制模块BCM是高集成度的芯片。

BCM的英文全称是Body Control Module。

其控制对象是采用高灵敏度带唤醒及睡眠检测的高频收发器，实现车门车窗遥控上锁与开锁、电动后视镜、中控门锁、玻璃升降装置、车灯（远光灯、近光灯、位置灯、制动灯、转向灯、雾灯和车内照明等）、车窗加热化霜装置、仪表背光调节和电源分配。

驱动负载的执行元件为电机（步进电机、永磁电机、伺服电机等）、电磁阀与电磁开关。

负载功率从数瓦到数十瓦、上百瓦不等。

BCM内部装置有继电器等功率器件，可直接控制较大的负载。

中国市场的汽车，轿车一般采用12V电系，载货汽车和客车一般采用24V电系。

在12V电系中BCM采用线性稳压器，24V电系的BCM采用开关稳压器（转换效率高，但成本较高）。

BCM的输入电压范围在－0.5～32V之间，输出电压为3.3V或5V。

当今汽车上用电设备日益增多，对于电源的要求，和所有用电设备一样，BCM也需要充分将自身的静态电流设计得足够低，以应对停车时间或怠机过长，蓄电池因过放电会使车辆无法起动。

车身控制模块BCM设计与开发方法详解来源 | 汽车大漫谈、燃云汽车知圈 | 进“汽车车身社群”，请加微136****1676，备注车身1. BCM的概述BCM（Body Control Module）车身控制模块，能够实现控制汽车车身用电器，比如整车灯具、雨刮、洗涤、门锁、电动窗、天窗、电动后视镜、遥控等。

该系统还具有电源管理功能，高低电压保护，延时断电，系统休眠等功能。

是汽车设计中不可或缺的重要组成部分。

2. BCM设计开发的目的车身电子控制系统主要是用于增强汽车的安全、舒适和方便性的。

还有用于和车外联结，以及协调整车各部分的电子控制功能，将大量计算机、传感器与交通管理服务系统联结在一起的综合显示系统、驾驶员信息系统、导航系统、计算机网络系统、状态监测与故障诊断系统等。

在未来，各电子设备的功能越来越多，各种功能都需要通BCM来实现，使得BCM功能更加强大；各电子设备之间的信息共享越来越多，一个信息可同时供许多部件使用，要求BCM的数据通信功能越来越强；单一集中式BCM很难完成越来越庞大的功能，使得总线式、网络化BCM成为发展趋势。

3. BCM的系统组成4. BCM的安装位置5. BCM产品标准一、模块外观1. 金属件表面应有良好的防护层，表面清洁，无锈蚀，无损伤；2. 塑料件表面平整、清洁、无划痕、无飞边、无缩孔、无塌坑、无变形、无裂纹等缺陷；3. 模块外观和安装尺寸为模块配合功能方面特殊性要求。

二、功能1. 电动窗的功能（1）点火开关打开时，允许电动窗工作。

点火开关关闭后，经过1分钟电动窗的手动上升/下降功能被禁止。

（2）手动上升：当按电动窗开关的上升键，则电动窗玻璃执行上升动作，松开上升键，则停止。

（3）手动下降：当按电动窗开关的下降键，则电动窗玻璃执行下降动作，松开下降键，则停止。

（4）司机门、副驾驶门、左后门、右后门、电动窗自动下降：按下电动窗玻璃开关下降键（按下时间<300ms），则电动窗玻璃执行自动下降动作，电动窗玻璃一直下降到底。

【技师必看】克莱斯勒300C车身控制模块（BCM）BCM接收各种开关，网络及传感器输入信号以确定什么时候输出控制指令，BCM包括高压驱动器和低压驱动器，以及用继电器控制车辆电子系统及电子部件，BCM内部的继电器用来控制车门及举升门门锁控制，对于其他大电流输出，BCM控制主要电路的特定继电器来控制系统工作。

BCM通讯PowerNet中，BCM扮演中央网关CGW的角色，网关分别连接CAN－C和CAN－IHS，BCM还是2号LIN网络的主模块，2号LIN 网络主要工作于以下客户便捷系统•内后视镜（防眩后视镜的光/雨传感器及自动远光模块，）•罗盘模块•湿度传感器此外一个独立的LIN（1号LIN）连接到IBS，给BCM提供蓄电池充电状态，蓄电池内阻，蓄电池充入的电量，蓄电池输出电量及维修时间，1号LIN也连接到诊断接口。

BCM的输入唤醒输入BCM设计的可以通过各种输入信号唤醒，如：来自其他模块的网络通讯，来自车辆开关或模块的特殊模拟或数字信号。

注意：点开开关运行－起动感应会使BCM一直保持12伏的电压。

模拟输入当维修BCM电路时，最重要的是要知道什么类型的设备输入的信号，以下是一个包含模拟输入的独立表格，包括了多相电阻设备、数字输入，所有输入信号都通过硬线连接到BCM。

BCM通过前大灯开关发送的电压信号控制外部灯光，改变大灯开关位置就会改变BCM大灯开关感应电路电压，BCM随即驱动客户选择的灯光。

克莱斯勒300C有仪表板背光照明调光器开关和便捷LED灯光调光开关，改变多相仪表板调光开关位置就会改变BCM感应电路电压大小，改变多相便捷LED背光调光开关位置就会改变BCM感应电路电压，BCM通过CAN-IHS给其他模块发送照明信号，两个不同的调光器使用不同的电阻值设置，仪表板调光电源输出由仪表完成，便捷LED照明在两个前门输出通过两个前门模块输出，后两个门的便捷LED由BCM输出，这个灯光电路的输出是固定频率的脉宽调制电压信号。

车身控制模块(BCM)的失效保护
今天的BCM 由大量的固态开关和熔断器组成。

某些BCM 有多达8-12 个蓄电池馈路，为60-80 个负载提供电源，每个电池馈路都装有熔断器，这就是说，BCM 负载(车灯、门锁等)是由驱动器组驱动的，每个驱动器都有一个熔断器。

为了安全起见，或只是因为负载电流太大，无法均衡分配，有些负载需要单独配备熔断器。

据说，还有些BCM 只有一个或两个熔断器。

万一输出失效时，这些模块依靠固态开关提供熔断保护功能。

图1. 福特BCM
熔断器
熔断器从克鲁马努人时代开始流传下来。

与半导体元器件相比，熔断器非常简单，几乎不需要什么制造工艺，而且成本低廉正是因为简单，熔断器被设计成线束保险装置，以防短路时线束变成烤箱电缆。

图2：一个早期汽车熔断器应用实例(Gary Larson 画)
熔断器的工作原则是一个简单的I2R 与时间的关系。

电流越大，熔断或开路时间越短。

熔断器的功耗与通过熔断器的电流的平方成正比。

当功耗过高时，熔断器熔断。

这个特性同样适用于受熔断器保护的线束。

当熔断器的熔断特性与所保护的线束相似，只是处理电流能力略低时，熔断器是一个理想的选择。

图3：I2-t 特性比较
安装位置
关于熔断器从BCM 模块凸出来的问题，有点像房地业的三条规则：位置、位置，还是位置。

如果模块有凸出来的熔断器，模块就必需放在车主能够检修的位置。

线束布线和模块方向，以及熔断器必须放在模块的什么地方，是令人头疼的问题。

所有这些限制和保护功能增加了模块的成本和制造难题。

下图所。
