第七章光纤通信网络DWDM

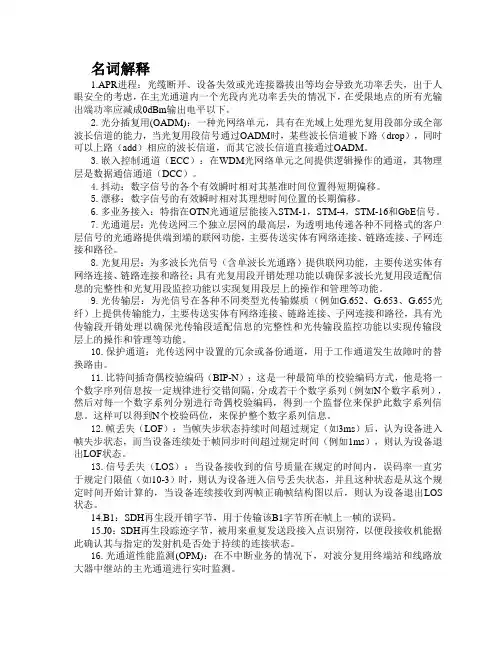

名词解释1.APR进程：光缆断开、设备失效或光连接器拔出等均会导致光功率丢失，出于人眼安全的考虑，在主光通道内一个光段内光功率丢失的情况下，在受限地点的所有光输出端功率应减成0dBm输出电平以下。

2.光分插复用(OADM)：一种光网络单元，具有在光域上处理光复用段部分或全部波长信道的能力，当光复用段信号通过OADM时，某些波长信道被下路（drop），同时可以上路（add）相应的波长信道，而其它波长信道直接通过OADM。

3.嵌入控制通道（ECC）：在WDM光网络单元之间提供逻辑操作的通道，其物理层是数据通信通道（DCC）。

4.抖动：数字信号的各个有效瞬时相对其基准时间位置得短期偏移。

5.漂移：数字信号的有效瞬时相对其理想时间位置的长期偏移。

6.多业务接入：特指在OTN光通道层能接入STM-1，STM-4，STM-16和GbE信号。

7.光通道层：光传送网三个独立层网的最高层，为透明地传递各种不同格式的客户层信号的光通路提供端到端的联网功能，主要传送实体有网络连接、链路连接、子网连接和路径。

8.光复用层：为多波长光信号（含单波长光通路）提供联网功能，主要传送实体有网络连接、链路连接和路径；具有光复用段开销处理功能以确保多波长光复用段适配信息的完整性和光复用段监控功能以实现复用段层上的操作和管理等功能。

9.光传输层：为光信号在各种不同类型光传输媒质（例如G.652、G.653、G.655光纤）上提供传输能力，主要传送实体有网络连接、链路连接、子网连接和路径，具有光传输段开销处理以确保光传输段适配信息的完整性和光传输段监控功能以实现传输段层上的操作和管理等功能。

10.保护通道：光传送网中设置的冗余或备份通道，用于工作通道发生故障时的替换路由。

11.比特间插奇偶校验编码（BIP-N）：这是一种最简单的校验编码方式，他是将一个数字序列信息按一定规律进行交错间隔，分成若干个数字系列（例如N个数字系列），然后对每一个数字系列分别进行奇偶校验编码，得到一个监督位来保护此数字系列信息。

DWDM原理介绍解析DWDM（密集波分复用技术）是一种用于光纤通信系统中的传输技术，可以将多个不同波长的光信号同时传输在一条光纤中，实现信号的高密度传输。

DWDM技术是实现光纤通信系统大容量传输的一项重要技术，使得光网络可以支持更多的用户和更大的带宽需求。

DWDM系统中的光纤通道可以通过增加波长或者改变波长来增加传输容量。

光纤通道中的波长间隔较小，通常为0.8nm或者0.4nm，最多可达到40个波长。

每个波长可以传输不同的数据流，因此能够实现高密度的信号传输。

通过DWDM技术，可以在一条光纤中传输Tbps级别的数据流，满足大容量传输的需求。

DWDM系统中的波长可以分为通道波长和增加波长两种。

通道波长是指用来传输用户数据的波长，增加波长是指用来增加传输容量的波长。

通常情况下，增加波长的数目要大于通道波长的数目，以提供足够的增加容量。

DWDM系统中的波长选择主要依赖于光通信系统的需求和光纤的传输特性。

带宽密集的光纤可以支持更多的波长，提供更大的传输容量。

而波长选择对应的光放大器和光滤波器也需要进行匹配，以保证传输质量和传输距离。

DWDM系统还涉及到光信号的调制和解调。

波长分复用之前，光信号需要经过调制器进行调制，将电信号转换成光信号。

调制器可以使用直接调制器或者外调制器。

波长分解复用之后，光信号需要经过解调器进行解调，将光信号转换成电信号。

解调器可以使用光电探测器进行解调。

此外，DWDM系统还包括光放大器、波分复用器、解复用器、光滤波器等组件。

光放大器用于放大光信号，增加传输距离和传输质量。

波分复用器和解复用器用于将多个波长的光信号分别复用和解复用到不同的通道。

光滤波器用于滤除不相关的波长，提高传输质量。

总结起来，DWDM原理是通过波分复用和波分解复用技术将多个不同波长的光信号同时传输在一条光纤中，实现信号的高密度传输。

通过增加波长和改变波长来增加传输容量。

DWDM技术可以实现大容量的光纤通信系统，满足日益增长的带宽需求。

DWDM技术原理DWDM，全称密集波分复用技术（Dense Wavelength Division Multiplexing），是一种宽带传输技术，用于实现光纤通信系统中多个光信号的同时传输。

DWDM系统由多个组成部分组成，包括光发射器、光接收器、波导分光器（分离器）和波导合波器（合并器），以及一些光纤和光波长选择器等。

在DWDM系统中，光信号通过波导分光器将不同波长的光信号分离，并通过光波长选择器选择要传输的波长。

然后，经过一系列光纤和光放大器的放大，信号通过光波长选择器选择后，通过波导合波器合并成一个光信号，并通过光接收器接收。

DWDM技术的关键在于波导分光器和波导合波器。

波导分光器和波导合波器是一种光学元件，能够将光信号按照不同的波长进行有效的分离和合并。

在传输中，光信号经过波导分光器分离后，通过不同的光纤传输，然后再通过波导合波器合并成一个光信号。

波导分光器和波导合波器之间的光纤可以传输不同波长的光信号，从而实现传输多个信号。

通过使用DWDM技术，光纤传输容量可以大大提高。

由于不同波长的光信号可以同时传输，因此可以在同一条光纤上传输多个信号，从而提高了光纤的利用效率。

此外，DWDM技术还可以扩展光纤传输距离，减少光信号的衰减和失真。

虽然DWDM技术有很多优点，但是也存在一些挑战。

其中一个挑战是光纤之间的串扰。

由于不同波长的光信号在光纤中传播时会相互干扰，需要采取一些方法来减少串扰效应，例如使用光纤中继站来放大和重新定向光信号。

另外，DWDM系统的设计和调试也是一个复杂的任务，需要精确的光学设计和光纤连接。

总之，DWDM技术是一种重要的光纤通信技术，通过波长分离复用和解复用实现多波长光信号的同时传输。

它可以提高光纤传输容量和距离，提高光纤利用效率，但也面临一些挑战，需要解决串扰和系统调试等问题。

随着技术的不断进步，DWDM技术在光纤通信领域的应用前景将会更加广阔。

DWDM技术DWDM —- Dense Wavelength Division Multiplexing，即密集波分复用。

DWDM是一种光纤数据传输技术，这一技术利用激光的波长按照比特位并行传输或者字符串行传输方式在光纤内传送数据。

●概述本文将引领读者了解可伸缩的DWDM系统在促使服务供应商满足消费者日益增长的带宽需求这一领域所具有的重要性。

DWDM是光纤网络的重要组成部分，它可以让IP协议、ATM和同步光纤网络/同步数字序列(SONET/SDH）协议下承载的电子邮件、视频、多媒体、数据和语音等数据都通过统一的光纤层传输。

● 1. 当前通信网络所面临的问题为了理解DWDM和光网互联的重要性，我们就必须在通信产业、特别是服务供应商当前面临何种问题这一大前提下来讨论DWDM技术所带来的强大功能。

我们知道，在网络的设计和建设时期，工程设计人员必须对网络未来的带宽需求作出合理的估计。

目前，美国等地区铺设的大多数网络对带宽的需求估计都是来源于古典的工程公式概算,比如泊松(Poisson）概率分布模型等。

结果呢，网络所需带宽量的估测值通常按照某种统计假设条件给出，比如,一般认为个人在通常的情况下，在一个小时之内只会使用6分钟的网络带宽.然而,这一数学模型并没有考虑到由于Internet接入（这一业务的数据流量的年增长率是300％）、传真、多条电话线路、调制解调器、电话会议、数据和视频传输等业务而产生的数据流量.如果考虑到这些因素，网络带宽的用户使用模型就和现有的设计初期估计大大不同了.实际上，在今天的日常生活中,许多人平均使用网络带宽的时间是180分钟甚至超过1个小时!显而易见，运营商们迫切地需要大量的网络容量来满足顾客日益增长的服务需求。

据估计，仅在1997年，通过一对光缆传输的长途电话的带宽容量就增加到了1。

2 Gbps（百万比特每秒）。

当数据传输速度以Gbps单位计算的时候，每秒钟可以通过网络传输1000本图书的信息。

DWDM基本原理详解密集波分复用技术（Dense Wavelength Division Multiplexing，简称DWDM）是一种光纤通信中常用的光传输技术，它能够在一根光纤上同时传输多个不同波长的光信号。

DWDM技术的主要原理是通过将不同波长的光信号进行复用，在光纤上进行同时传输，从而提高光纤传输的容量和效率。

DWDM技术的基本原理是使用多个不同频率或波长的激光器发送光信号，并将这些信号合并到一根光纤上，通过光纤将信号传输到远端。

在接收端，使用光检测器将信号转换为电信号进行解调和处理。

在光纤中，不同波长的光信号可以同时传输，而不会相互干扰。

这是因为DWDM系统中使用的激光器和检测器能够精确地识别并处理特定的波长。

DWDM技术的一个关键原理是光的不连续传播性质。

在光纤中，不同波长的光信号可以在同一光纤中传输，因为它们的传播特性不同，也不会相互影响。

这是因为在光纤中传播的光是以光纤芯中的波长模式形式存在的，不同波长的光会以不同的模式传播，因此不会相互干扰。

在DWDM技术中，还需解决波长间的相干干涉和波长间的窜波问题。

波长间的相干干涉指的是不同波长的光相互干涉，发生相消和相加等现象，导致信号失真和波长间的互相干扰。

为解决这个问题，使用窄带宽滤波器来减少干涉现象，只选择所需的特定波长。

波长间的窜波是指不同波长的光在光纤中传输时发生互相干扰，导致信号质量下降。

为解决这个问题，可以在每个光频道之间插入光纤光放大器（Optical Amplifier），增加波长间的间隔，减少相互干扰。

DWDM技术具有传输容量大、传输距离远、速度快等优点，因此广泛应用于现代光纤通信网络中。

它能够满足高速、大容量、长距离的传输需求，支持多个光频道的同时传输，提供可靠的光纤通信解决方案。

总结来说，DWDM技术基于多个不同波长的光信号的复用和传输，在光纤上实现高速、大容量的光通信。

它利用不同波长的光信号的不连续传播特性，通过光纤将多个光频道的信号同时传输，提高光纤传输的效率和容量。

传输网络-DWDM及OTN原理教材本教材将介绍传输网络中的两种重要技术：密集波分复用（DWDM）和光传送网络（OTN）。

我们将深入探讨这些技术的原理和应用。

密集波分复用（DWDM）DWDM技术通过在光纤中同时传输多条不同波长的信号，极大地提高了传输网络的容量。

其原理如下：1. 波长分离：DWDM将每个波长的信号分开，并使用窄带滤波器隔离它们，以确保波长之间不会互相干扰。

波长分离：DWDM将每个波长的信号分开，并使用窄带滤波器隔离它们，以确保波长之间不会互相干扰。

2. 波长变换：DWDM利用波长转换器可以在不同波长之间相互转换。

这使得不同供应商的设备能够进行互联，并使网络维护变得更加容易。

波长变换：DWDM利用波长转换器可以在不同波长之间相互转换。

这使得不同供应商的设备能够进行互联，并使网络维护变得更加容易。

3. 双向通信：DWDM可以实现双向传输，即在同一光纤上同时进行上行和下行通信，提高了传输网络的效率。

双向通信：DWDM可以实现双向传输，即在同一光纤上同时进行上行和下行通信，提高了传输网络的效率。

光传送网络（OTN）OTN技术是一种基于DWDM的网络传输协议，可以确保高质量的光信号传输。

其原理如下：1. 容错性：OTN通过添加前向纠错和错误检测功能，提高了传输的可靠性。

即使在光纤信号受到干扰或损坏时，也能保证数据的完整性和可靠传输。

容错性：OTN通过添加前向纠错和错误检测功能，提高了传输的可靠性。

即使在光纤信号受到干扰或损坏时，也能保证数据的完整性和可靠传输。

2. 维护通道：OTN在数据传输过程中，引入了专门的维护通道，用于监测和管理网络中的设备状态。

这使得故障排除和网络维护变得更加简单和高效。

维护通道：OTN在数据传输过程中，引入了专门的维护通道，用于监测和管理网络中的设备状态。

这使得故障排除和网络维护变得更加简单和高效。

3. 多层协议：OTN支持多种协议，包括以太网、同步数字体系结构（SDH）和同步光网络（SONET）。

DWDM原理范文DWDM（密集波分复用）是一种用于光纤通信系统的技术，它能够在光纤上同时传输多个波长的信号，从而大幅提高网络的传输容量。

DWDM技术是基于波分复用（WDM）技术的进一步发展，而WDM技术则允许通过单根光纤传输多个独立的信号。

DWDM原理是将多个光信号通过不同的波长进行传输，并在接收端将这些信号分离开。

与传统的WDM技术相比，DWDM技术可以在相同的波长间隔内传输更多的信号。

这主要是通过增加传输波长的数量，来提高系统的容量。

DWDM的光信号传输可以分为两个主要步骤：多路复用和解复用。

多路复用是将多个输入信号合并成一个单一的信号，通过不同的波长进行传输。

这个过程使用一个DWDM多路复用器来实现。

多路复用器将每个输入信号与一个特定的波长连接起来。

这样，每个波长对应一个或多个输入信号。

多路复用器将所有的波长相加，形成一个复合信号。

解复用是将接收到的复合信号分离成独立的信号。

这个过程使用一个DWDM解复用器来实现。

解复用器通过将每个波长连接到不同的接收器，将复合信号分离成独立的信号。

每个接收器只能接收到特定波长的信号，而忽略其他波长的信号。

DWDM技术的优点之一是可以在较长的距离上进行高速传输。

由于使用了不同的波长进行传输，每个波长可以独立调整以适应不同的光纤特性。

这意味着光信号可以传输较长的距离，而不会受到传输损耗的影响。

DWDM技术还具有较高的传输容量。

通过在较小的波长间隔内传输更多的波长，DWDM系统可以以非常高的速率传输大量的数据。

这使得DWDM技术成为满足现代通信需求的理想选择。

另一个DWDM技术的优点是灵活性。

DWDM系统可以根据需要进行配置和扩展。

通过添加或删除波长或更改波长间隔，可以很容易地调整系统的容量和性能。

这使得DWDM系统能够适应快速发展和变化的通信需求。

然而，DWDM技术也存在一些挑战。

其中一个挑战是波长间隔的精确控制。

由于光纤的特性可能因不同的因素而发生变化，如温度、应力和损耗等，波长间隔可能会发生变化。

DWDM的原理与应用一、DWDM的概念DWDM（Dense Wavelength Division Multiplexing），即密集波分复用技术，是一种在光纤传输中使用的通信技术。

它通过将多个信号在不同的波长上进行多路复用，并在接收端进行解复用，从而实现高容量、高速率的数据传输。

二、DWDM的原理DWDM的原理基于波长分割和多路复用技术。

它利用光纤传输介质，将多个不同波长的光信号同时传输，而不同波长的光信号之间不会互相干扰。

在发送端，多个光信号通过光源产生，并经过光调制器对信号进行编码。

然后，这些编码后的信号被发送到光纤中。

在接收端，光信号经过光解调器进行解调，并分离出不同波长的光信号，再经过信号处理进行解码。

三、DWDM的优点•高容量传输：DWDM技术可以在单根光纤上同时传输多个信号，大大提高了传输容量。

•高速率传输：DWDM技术支持高速率的数据传输，可以达到数百Gbps甚至Tbps级别的速率。

•灵活性：DWDM技术可以根据需求灵活调整不同波长的信号，适应不同的网络需求。

•稳定性：DWDM技术在光纤传输中具有较好的稳定性和抗干扰能力，能够保证信号的质量。

四、DWDM的应用1. 光通信网络DWDM技术被广泛应用于光通信网络中。

由于其高容量和高速率的特点，DWDM可以实现远距离、大容量的数据传输，满足现代通信需求。

在光通信网络中，DWDM可以用于长途传输、局域网互连以及数据中心之间的连接等场景。

2. 数据中心互联随着云计算和大数据时代的到来，数据中心的规模和需求不断增长。

DWDM技术在数据中心之间的互联中，能够有效提高数据传输的容量和速率，满足大规模数据中心之间的高带宽需求。

同时，DWDM技术能够实现数据中心的灵活扩展和连接，提高整个数据中心网络的可靠性和性能。

3. 传统网络升级对于传统的SDH/SONET网络，DWDM技术也有广泛的应用。

通过引入DWDM技术，可以实现对传统网络的扩容和升级，提高传输效率和容量。

dwdm原理DWDM原理什么是DWDM？DWDM（Dense Wavelength Division Multiplexing）是一种光传输技术，通过在光纤中同时传输多个光波长信号，实现了光信号的高密度传输。

DWDM的应用•提高光纤带宽利用率•增加光纤传输容量•延长光纤传输距离•减少光信号传输时延DWDM原理1.多通道传输–DWDM通过使用不同的光波长（通道）来传输多个独立的信号，每个波长可以传输不同的数据流。

这样可以大大提高光纤的传输能力。

–每个波长对应一个光载波，可以通过调制技术将不同的信号转换成光信号，然后通过复用器将所有的光信号合并到一条光纤上。

2.波长多路复用–DWDM采用波长多路复用技术，将多个波长的信号合并到一根光纤上传输。

–每个波长可以携带不同的信号，通过解调器将光信号转换为电信号后，可以分离出不同的信号。

3.波分复用–DWDM利用了光波长之间的互不干扰特性，将不同的信号通过不同的波长进行传输。

–这样不同信号之间就不会干扰，在接收端可以将各个波长的信号进行解调并恢复原始数据流。

4.光纤放大–为了延长光信号的传输距离，DWDM系统中使用了光纤放大器，通常采用EDFA（Erbium-Doped Fiber Amplifier）来放大光信号。

–光纤放大器可以在光信号传输的过程中对信号进行放大，从而提高信号的传输距离和质量。

5.光信号交叉–DWDM系统还可以对不同波长的信号进行交叉连接，实现灵活的光信号路由和灵活的光网络配置。

–这样可以根据需要将不同波长的信号灵活地路由到目标位置，实现网络资源的高效利用。

总结DWDM技术通过多通道传输、波长多路复用、波分复用、光纤放大和光信号交叉等原理，实现了光信号的高密度传输和光网络的高效利用。

它在提高光纤带宽利用率、增加传输容量、延长传输距离以及减少传输时延等方面具有重要的应用价值。

6.光信号解复用–在接收端，DWDM系统需要对光信号进行解复用，将不同波长的信号进行分离并恢复原始数据流。

DWDM原理介绍解析DWDM（Dense Wavelength Division Multiplexing，密集波分复用）是一种光网络传输技术，通过在光纤通信系统中同时传输多个不同波长的光信号，从而极大地提高了光纤传输的传输容量。

DWDM技术能够实现更高密度的光波长划分，使得一个光纤通信系统能够传输数十甚至上百个不同波长的光信号，从而大幅提高了网络的传输容量和效率。

DWDM技术的原理是基于波分复用（WDM）技术的进一步发展和优化而来的。

传统的波分复用技术是将不同波长的光信号通过波分复用器组合在一起传输，从而实现多信道传输。

而DWDM技术则通过更加紧密地将各个波长分布在波长带宽更窄的波道上，从而实现更高密度的波长复用。

DWDM技术利用了光纤在不同波长下的传输特性，使得不同波长的光信号可以在同一光纤中传输且不相互干扰，从而实现了高速、高容量的光通信。

DWDM系统由多个关键组件构成，包括波长分路器（WDM）器件、光放大器、波长转换器、光开关等。

其中，波长分路器是DWDM系统中最重要的组件之一，它能够将不同波长的光信号分开并进行合并，从而实现多波长的光信号传输。

光放大器用于增强光信号的强度，从而延长信号传输距离；波长转换器用于改变光信号的波长，以实现不同波长的光信号之间的转换；光开关则用于实现对不同信道的选择和切换。

DWDM系统的工作原理是将不同波长的光信号通过波分复用器整合到一个光纤中传输，经过光放大器的增强后再通过波分复用器分离出不同波长的光信号，从而实现多信道的高速传输。

在接收端，通过解复用器将不同波长的光信号解析出来并转换成电信号，再经过解调器转换为数字信号，最终被处理为原始数据。

整个过程中，各个组件之间需要精确的协同工作，以保证信号的传输质量和稳定性。

DWDM技术的优点主要包括高带宽、高密度、高效率和光纤资源的充分利用。

通过DWDM技术，可以大幅提升网络的传输容量和速度，从而满足日益增长的数据传输需求。

DWDM与组网要素分析史艺辽宁铁道职业技术学院摘要：本文主要介绍了DWDM光传送系统的基本概念、系统优越性和组网方式，分析了影响DWDM组网的基本要素及减小影响的方法。

关键词：DWDM、组网、色散、信噪比、非线性效应DWDM（Dense Wavelength Division Multiplxing）是一种先进的光纤通信技术，具有很大优越性和发展潜力。

随着通信技术的发展，以DWDM技术为核心的光传送网已逐步成为通信网络的主要传送平台，也将成为整个通信网络向全光网络演变的必然。

本文就DWDM系统的基本概念、组网方式和应用问题进行探讨。

1 DWDM概述1.1 DWDM的定义DWDM中文之意为密集波分复用，由波分复用（WDM）技术发展而来。

所谓密集波分复用技术是一种光纤数据传输技术，该技术利用激光的波长按照比特位并行传输或字符串行传输方式在光纤内传输数据。

1.2 DWDM基本原理DWDM的基本原理是：在发送端采用光复用装置，将多个不同波长的光信号合并起来送入一根光纤进行传播；在接收端，利用光解复用装置把不同波长的光信号分开，从而实现了在一根光纤中进行多路光信号的复用传输。

DWDM技术可以在一对光纤上提供数十个，及至上百个波长，大大地扩大了光纤容量，是一种有效提高系统传输容量的方法。

处于1528.77nm～1602.86nm的范围之内，频率间隔100GHz、50GHz或更小，更加充分地利用了光纤的巨大可用带宽资源。

1.3 DWDM系统类型DWDM系统有许多分类方式，常见的分类方法有以下几种：(1)按照信道传输速率可分为：5Gbit/s、10 Gbit/s、40Gbit/s、100Gbit/s及混合速率。

(2)按照信道承载业务可分为PDH、SDH、ATM、IP或混合业务等。

(3)按照信道数可分为4波、8波、16波、32波和40波、80波、160波等。

(4)按照系统总容量可分为10Gbit/s、20 Gbit/s、40Gbit/s、80Gbit/s等。
