光纤通信原理第7章光网络

光纤通信原理：光信号在光纤中的传播光纤通信是一种通过光信号在光纤中传播来进行信息传输的高速通信技术。

以下是光纤通信的基本原理：1. 基本组成：光源：光纤通信系统的起点是光源，通常使用激光器或发光二极管产生光信号。

光纤：光纤是一根细长的玻璃或塑料纤维，具有高折射率，使光信号能够在其内部发生全反射。

接收器：光接收器用于接收光纤中传输的光信号，并将其转换为电信号。

2. 光信号传播过程：全反射：光信号在光纤中传播时，由于光纤的高折射率，发生全反射，使光信号一直保持在光纤内部。

多模和单模：光纤通信可以采用多模光纤或单模光纤。

多模光纤允许多个光模式传播，而单模光纤只允许单个光模式传播，提高了传输距离和带宽。

3. 传输特性：低损耗：光纤通信的传输损耗相对较低，因为光信号在光纤中的传播经历的全反射减小了信号的衰减。

高带宽：光纤通信支持高带宽传输，允许传输大量数据。

抗干扰：光纤通信对电磁干扰具有较强的抗干扰能力，因为光信号在光纤中传播不受电磁场影响。

4. 信号调制与解调：调制与解调：光信号可以通过调制技术携带不同的信息，如振幅调制（AM）、频率调制（FM）和相位调制（PM）。

接收端需要解调光信号以还原传输的信息。

5. 应用领域：通信网络：光纤通信广泛应用于长距离通信网络，包括电话、互联网和有线电视等。

医疗设备：在医疗领域，光纤通信用于内窥镜和激光手术设备，实现高效的图像传输和精准的激光操作。

传感器系统：光纤传感器系统利用光纤的特性，用于测量温度、压力和应变等物理量。

6. 光纤网络拓扑：星型拓扑：在光纤通信网络中，通常采用星型拓扑结构，其中中心设备连接到多个终端设备，使得光信号能够在不同设备之间传输。

7. 光纤技术进展：光纤放大器：引入了光纤放大器，如光纤放大器（EDFA），用于放大光信号，增加通信距离。

光纤通信系统：光纤通信系统的进一步发展包括光波分复用技术（WDM）、光时分复用技术（OTDM）等，提高了系统的容量和效率。

光纤通信网络光纤通信网络已经成为现代通信领域的重要基础设施之一。

它以其高速、大带宽、低延迟等优势，推动了信息技术的快速发展，深刻改变了人们的生活和工作方式。

本文将探讨光纤通信网络的原理、应用和前景。

一、光纤通信网络的原理光纤通信网络是利用光的传输性能来传递信息的一种通信方式。

它基于光纤的物理特性，即利用光的全反射原理，将信息通过光的脉冲信号在光纤中传输。

光纤的核心部分是由高折射率的纯净玻璃或塑料制成，外层则是低折射率的包覆层来保护光信号。

通过光的反射和折射，信号能够在光纤中传输数千甚至数万公里而不会受到明显的衰减。

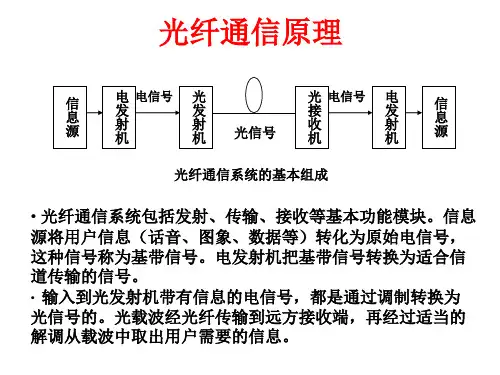

光纤通信网络主要由发光器、光纤、光纤放大器、光纤交叉连接设备和接收器等组成。

发光器将电信号转换为光信号，通过光纤传输到目标位置后，接收器将光信号转换为电信号，实现信息的传输。

二、光纤通信网络的应用1. 长途通信：光纤通信网络的高速和大带宽特性使其成为长途通信的首选。

相比传统的铜缆通信，光纤通信能够同时传输更多的信号，实现更高的数据传输率，大大提高了通信的效率。

2. 家庭宽带接入：随着互联网的普及和数字化生活的需求增加，家庭宽带接入已经成为许多家庭的必需品。

光纤通信网络提供了高速的宽带接入服务，能够满足家庭用户对高清视频、在线游戏和云服务等的需求。

3. 数据中心互联：数据中心是存储和处理大量数据的关键设施，而光纤通信网络可提供高速、稳定的数据互联服务，保证数据中心之间的快速通信和互联。

4. 移动通信基站：随着移动互联网的迅猛发展，移动通信基站需要承载越来越多的数据流量。

使用光纤通信网络可以大大提高基站的传输能力，实现更高的数据传输速率，满足用户对高速移动通信的需求。

三、光纤通信网络的前景光纤通信网络在未来的发展中有着广阔的前景。

首先，随着5G时代的到来，对网络速度和带宽的需求将大幅增加。

光纤通信网络以其高速和大带宽的特点，能够满足5G网络对传输能力的高要求。

其次，光纤通信网络具有低延迟的特性，这对于许多应用领域都至关重要，如虚拟现实、智能交通等。

光纤通信原理光纤通信是一种基于光传输的通信技术，其原理基于光的传播和调制。

通过利用光纤的高速传输和大容量特性，光纤通信可以有效地满足现代社会对大容量数据传输和高品质通信的需求。

本文将详细介绍光纤通信的原理以及其在通信领域的应用。

一、光纤通信的基本原理光纤通信的核心原理是利用光的传播和调制。

在光纤通信系统中，光信号从光源中发出，经过光纤传输到目的地，再通过光电转换器将光信号转换为电信号。

整个过程包括光发射、光传输和光接收三个主要环节。

1. 光发射光发射是指将光信号从光源中发出。

光源可以是光电器件或激光器等。

在光纤通信系统中，常用的光源有激光二极管和激光器。

激光二极管具有体积小、功耗低的特点，广泛应用于短距离通信；而激光器则适用于长距离通信，具有较高的功率和稳定性。

2. 光传输光传输是指光信号在光纤中的传输过程。

光纤是一种由玻璃或塑料等材料制成的细长管道，具有高折射率和低衰减的特性，可以将光信号有效地传输到目的地。

光传输过程中主要存在两种光的传输方式：多模传输和单模传输。

多模传输适用于短距离通信，而单模传输则适用于长距离通信。

3. 光接收光接收是指光信号在目的地经过光电转换器将光信号转换为电信号的过程。

光电转换器主要由光电二极管或光电倍增管等组成，能够将接收到的光信号转换为电流信号。

同时，光电转换器还对光信号进行增益调整和信号处理，以提高通信的质量和可靠性。

二、光纤通信的应用领域光纤通信作为一种高速、大容量的通信技术，在现代社会的各个领域都有广泛的应用。

1. 通信网络光纤通信是构建现代通信网络的基础技术之一。

通过光纤传输提供的高速和大容量特性，可以实现远距离、高质量的数据传输。

光纤通信网络广泛应用于电话通信、宽带接入、移动通信等领域，为人们提供了快速稳定的通信服务。

2. 数据中心随着云计算和大数据技术的迅猛发展，数据中心的重要性日益凸显。

光纤通信在数据中心中扮演着重要角色，通过光纤传输可以高效地实现大规模数据的传输和存储。

光纤通信和光学网络的原理和应用随着互联网的普及，人们对于快速、稳定的网络需求越来越高。

而传统的铜缆网络在长距离通信的传输速度和带宽上都有一定的局限性，因此新兴的光纤通信和光学网络逐渐受到关注。

本文将简要介绍光纤通信和光学网络的原理和应用。

一、光纤通信的原理光纤通信是使用光纤来传输信息的一种通信方式。

其原理是将光信号通过光源发射出去，经过光纤的折射和反射，最终到达接收端光电探测器，并将光信号转化为电信号。

整个过程中，光纤是信息传输的通道，而光源和光电探测器则是信号发射和接收的关键部件。

光纤通信的优点是传输距离远、传输速度快、抗干扰能力强等。

在传输距离方面，光纤的传输距离可以达到数十公里、数百公里甚至上千公里，远远超过了铜缆的传输距离；在传输速度方面，光纤的传输速度可以达到几百Gbps、甚至上Tbps，远远超过了铜缆的传输速度；在抗干扰能力方面，光信号受到干扰的概率相对较低，从而保障了通信的稳定性和可靠性。

二、光纤通信的应用光纤通信已经广泛应用于各个领域，如电信、互联网、电视、医疗等。

在电信领域，光纤通信可以提供高速的宽带接入、语音电话、高清视频等多种服务，是现代通信网络的基础；在互联网领域，光纤通信可以提供高速的数据上传下载服务，满足人们对网络速度的要求；在电视领域，光纤通信可以提供高清、无损的视频传输服务，让观众享受更加清晰流畅的视觉效果；在医疗领域，光纤通信可以提供高精度、无痛苦、无辐射的医疗诊断和治疗服务，为患者提供更好的医疗体验。

三、光学网络的原理光学网络是一种基于光学技术的高速传输网络。

其原理是将光信号通过光传输介质（如光纤）进行传输，从而实现高速、高带宽的数据传输。

光学网络的核心是光交换技术，即利用光开关实现光信号的统一集成和分配。

光交换技术是光学网络的核心技术。

它主要包括光电改变、光检测、光放大和光路调制等技术，具有低能耗、宽带宽、大容量传输、低损耗等优点。

光学网络能够实现从光网核心到用户面的全部服务需要，在媒体应用、医疗应用、教育应用、科研应用等领域中具有广泛的应用前景。

光纤通信原理光纤通信是一种利用光信号进行信息传输的技术，它以光纤作为传输介质，通过光的反射和折射原理将信息从发送端传输到接收端。

光纤通信技术被广泛应用于电话通信、宽带网络、有线电视等领域，其高速、高容量、低损耗的特点使其成为现代通信的重要组成部分。

一、光纤通信的基本原理光纤通信的基本原理建立在光的传播和反射、折射的基础上。

光信号是以光波的形式传输的，通过光的全反射原理在光纤中进行传输。

光波在光纤中沿着轴线传播，遵循入射角等于反射角的定律，确保光波能够完全反射在光纤的界面上。

通过不断地反射和折射，光信号可以在光纤中长距离传输，并最终到达接收端。

二、光纤通信的组成结构光纤通信系统由发送端和接收端组成，其中包括光源、调制器、传输介质、光纤、解调器和接收器等组成部分。

光源产生光信号，调制器将电信号转换为光信号进行传输，传输介质即光纤在其中完成光信号的传输，解调器将光信号转换为电信号，并通过接收器将信号在接收端恢复为原始信息。

这样的组成结构保证了信号从发送端到接收端的完整传输。

三、光纤通信的工作原理光纤通信的工作原理是基于光的干涉和色散效应。

光在光纤中的传播速度取决于光的折射率以及光波的波长。

利用这一原理，光纤通信可以在光纤中传输多路信号，即光的多路复用技术。

光通信还可以通过不同的调制技术，将不同类型的信息转化为光信号进行传输，如调幅、调频、调相等。

四、光纤通信的优势和应用光纤通信相比传统的电信号传输具有许多明显的优势。

首先，光纤通信的传输速度较快，可以达到高速率的传输，满足了现代通信对高速传输的需求。

其次，光纤通信的传输容量大，能够同时传输大量的信息，在宽带网络和有线电视等领域有着广泛应用。

此外，光纤通信还具有低损耗、抗干扰、安全可靠等特点，使其成为现代通信领域不可或缺的技术。

五、光纤通信的发展前景随着信息社会的发展，对通信速度和容量的需求不断增加，光纤通信技术的应用前景非常广阔。

未来，光纤通信技术将继续推动通信行业的发展，实现更高速率、更大容量的传输。

光纤通信第三版pdf完全版本光纤通信原理与技术光纤通信第三版pdf完全版本提供下载，来⾃⽹络。

相关信息：【作者】（美）Gerd Keiser【格式】超星转成的pdf【译者】李⽟权等【 ISBN 】7-5053-7637-3【出版社】电⼦⼯业出版社【系列名】国外电⼦通信教材【出版⽇期】2002年7⽉【版别版次】2002年7⽉第⼀版第⼀次印刷【简介】本书是⼀本系统介绍光纤通信知识的专著。

全书共分为13章，内容涉及光纤传输原理和传输特性、半导体光源和光检测器的⼯作原理及⼯作特性、数字光纤通信系统和模拟光纤通信系统、光放⼤器的⼯作原理和性能、WDM系统原理、光⽹络以及光纤通信系统测量。

本书理论体系严谨，内容深⼊浅出，并且紧密联系实际，是通信⼯程及相关专业⾼年级本科⽣、研究⽣的⼀本好教材，也是通信⼯程师的⼀本很好的参考书。

【⽬录】第1章光纤通信总览1.1 基本的⽹络信息速率1.2 光纤光学系统的演进1.3 光纤传输链路的基本单元1.4 仿真与建模⼯具1.4.1 仿真和建模⼯具的特征1.4.2 编程语⾔1.4.3 PTDS仿真和建模⼯具1.5 本书的使⽤和扩展1.5.1 参考资料1.5.2 CD—ROM中的仿真程序1.5.3 光⼦学实验室1.5.4 基于Web的资源参考⽂献第2章光纤：结构、导波原理和制造2.1 光的特性2.1.1 线偏振2.1.2 椭圆偏振和圆偏振2.1.3 光的量⼦特性2.2 基本的光学定律和定义2.3 光纤模式和结构2.3.1 光纤分类2.3.2 射线和模式2.3.3 阶跃折射率光纤结构2.3.4 射线光学表述2.3.5 介质平板波导中的波动解释2.4 圆波导的模式理论2.4.1 模式概述2.4.2 对关键的模式概念的归纳2.4.3 麦克斯韦⽅程2.4.4 波导⽅程式2.4.5 阶跃折射率光纤中的波动⽅程2.4.6 模式⽅程2.4.7 阶跃折射率光纤中的模式2.4.8 线偏振模2.4.9 阶跃折射率光纤中的功率流2.5 单模光纤2.5.1 模场直径2.5.2 单模光纤中的传播模2.6 梯度折射率光纤的结构2.7 光纤材料2.7.1 玻璃纤维2.7.2 卤化物玻璃纤维2.7.3 有源玻璃纤维2.7.4 硫属化合物玻璃纤维2.7.5 塑料光纤2.8 光纤制造2.8.1 外部汽相氧化法2.8.2 汽相轴向沉积法2.8.3 改进的化学汽相沉积法2.8.4 等离⼦体活性化化学汽相沉积法2.8.5 双坩埚法2.9 光纤的机械特性2.10 光缆习题参考⽂献第3章光纤中的信号劣化3.1 损耗3.1.1 损耗单位3.1.2 吸收损耗3.1.3 散射损耗3.1.4 弯曲损耗3.1.5 纤芯和包层损耗3.2 光波导中的信号失真3.2.1 信息容量的确定3.2.2 群时延3.2.3 材料⾊散3.2.4 波导⾊散3.2.5 单模光纤中的信号失真3.2.6 偏振模⾊散3.2.7 模间⾊散3.3 梯度折射率光波导中的脉冲展宽3.4 模式耦合3.5 单模光纤的优化设计3.5.l 折射率剖⾯3.5.2 截⽌波长3.5.3 ⾊散计算3.5.4 模场直径3.5.5 弯曲损耗习题参考⽂献第4章光源4.1 半导体物理学专题4.1.1 能带4.1.2 本征材料和⾮本征材料4.1.3 pn结4.1.4 直接带隙和间接带隙4.1.5 半导体器件的制造4.2 发光⼆极管(LED)4.2.1 LED的结构4.2.2 光源材料4.2.3 量⼦效率和LED的功率4.2.4 LED的调制4.3 半导体激光器4.3.1 半导体激光器的模式和阈值条件4.3.2 半导体激光器的速率⽅程4.3.3 外量⼦效率4.3.4 谐振频率4.3.5 半导体激光器结构和辐射⽅向图4.3.6 单模激光器4.3.7 半导体激光器的调制4.3.8 温度特性4.4 光源的线性特性4.5 模式噪声、模分配噪声和反射噪声4.6 可靠性考虑习题参考⽂献第5章光功率发射和耦合5.1 光源⾄光纤的功率发射5.1.1 光源的输出⽅向图5.1.2 功率耦合计算5.1.3 发射功率与波长的关系5.1.4 稳态数值孔径5.2 改善耦合的透镜结构5.2.1 ⾮成像微球5.2.2 半导体激光器与光纤的耦合5.3 光纤与光纤的连接5.3.1 机械对准误差5.3.2 光纤相关损耗5.3.3 光纤端⾯制备5.4 LED与单模光纤的耦合5.5 光纤连接5.5.1 连接⽅法5.5.2 单模光纤的连接5.6 光纤连接器5.6.1 连接器的类型5.6.2 单模光纤连接器5.6.3 连接器回波损耗习题参考⽂献第6章光检测器6.1 光电⼆极管的物理原理6.1.1 pin光电⼆极管6.1.2 雪崩光电⼆极管6.2 光检测器噪声6.2.1 噪声源6.2.2 信噪⽐6.3 检测器响应时间6.3.1 耗尽层光电流6.3.2 响应时间6.4 雪崩倍增噪声6.5 InGaAsAPD结构6.6 温度对雪崩增益的影响6.7 光检测器的⽐较习题参考⽂献第7章光接收机7.1 接收机⼯作的基本原理7.1.1 数字信号传输7.1.2 误码源7.1.3 接收机结构7.1.4 傅⾥叶变换表⽰7.2 数字接收机性能7.2.1 误码概率7.2.2 量⼦极限7.3 接收机性能的详细计算7.3.1 接收机噪声7.3.2 散弹噪声7.3.3 接收机灵敏度计算7.3.4 性能曲线7.3.5 ⾮零消光⽐7.4 前置放⼤器的类型7.4.1 ⾼阻抗FET放⼤器7.4.2 ⾼阻抗双极晶体管放⼤器7.4.3 互阻抗放⼤器7.4.4 ⾼速电路7.5 模拟接收机习题参考⽂献第8章数字传输系统8.1 点到点链路8.1.1 系统考虑8.1.2 链路的功率预算8.1.3 展宽时间预算8.1.4 第⼀窗⼝传输距离8.1.5 单模光纤链路的传输距离8.2 线路编码8.2.1 NRZ码8.2.2 RZ码8.2.3 分组码8.3 纠错8.4 噪声对系统性能的影响8.4.1 模式噪声8.4.2 模分配噪声8.4.3 凋嗽8.4.4 反射噪声习题参考⽂献第9章模拟系统9.1 模拟链路概述9.2 载噪⽐9.2.1 载波功率9.2.2 光检测器和前置放⼤器的噪声9.2.3 相对强度噪声(RIN)9.2.4 反射对RIN的影响9.2.5 极限条件9.3 多信道传输技术9.3.1 多信道幅度调制9.3.2 多信道频率调制9.3.3 副载波复⽤习题参考⽂献第10章 WDM概念和器件10.1 WDM的⼯作原理10.2 ⽆源器件10.2.1 2x 2光纤耦合器10.2.2 散射矩阵表⽰法10.2.3 2x 2波导辊合器10.2.4 星形精合器10.2.5 马赫—曾德尔⼲涉仪复⽤器10.2.6 光纤光栅滤波器10.2.7 基于相位阵列的WDM器件10.3 可调谐光源10.4 可调谐滤波器10.4.1 系统考虑10.4.2 可调谐滤波器的类型习题参考⽂献第11章光放⼤器11.1 光放⼤器的基本应⽤和类型11.1.1 ⼀般应⽤11.1.2 放⼤器的类型11.2 半导体光放⼤器11.2.1 外泵浦11.2.2 放⼤器增益11.3 掺饵光纤放⼤器11.3.1 放⼤机制11.3.2 EDFA的结构11.3.3 EDFA的功率转换效率及增益11.4 放⼤器噪声11.5 系统应⽤11.5.1 功率放⼤器11.5.2 在线放⼤器11.5.3 前置放⼤器11.5.4 多信道运⽤11.5.5 在线放⼤器增益控制11.6 波长变换器11.6.1 光栅波长变换器11.6.2 光波混合波长变换器习题参考⽂献第12章光⽹络12.1 基本⽹络12.1.1 ⽹络拓扑12.1.2 ⽆源线形总线的性能12.1.3 星形结构的性能12.2 SONET／SDH12.2.1 传输格式和速率12.2.2 光接⼝12.2.3 SONET／SDH环12.2.4 S0NET／SDH⽹络12.3 ⼴播选择WDM⽹络12.3.1 ⼴播选择单跳⽹12.3.2 ⼴播选择多跳⽹12.3.3 洗牌⽹多跳⽹12.4 波长路由⽹12.4.1 光交叉连接12.4.2 波长变换器的性能评估12.5 ⾮线性对⽹络性能的影响12.5.1 有效长度与⾯积12.5.2 受激拉曼散射12.5.3 受激布⾥渊散射12.5.4 ⾃相位调制和交叉相位调制12.5.5 四波混频12.5.6 ⾊散管理12.6 WDM⼗EDFA系统的性能12.6.1 链路带宽12.6.2 特定BER所需的光功率12.6.3 串扰12.7 孤⼦12.7.1 孤⼦脉冲12.7.2 孤⼦参数12.7.3 孤⼦宽度和间隔12.8 光CDMA12.9 超⾼容量⽹络12.9.1 超⼤容量WDM系统12.9.2 ⽐特间插光TDM12.9.3 时隙光TDM习题参考⽂献第13章测量13.1 测量标准和测试过程13.2 测试设备13.2.1 光功率计13.2.2 光衰减器13.2.3 可调谐激光器13.2.4 光谱分析仪13.2.5 光时域反射仪13.2.6 多功能光测试系统13.3 损耗测量13.3.1 截断法13.3.2 插⼊损耗法13.4 ⾊散的测量13.4.1 模间⾊散13.4.2 模间⾊散的时域测量13.4.3 模问⾊散的频域测量13.4.4 ⾊度⾊散13.4.5 偏振模⾊散13.5 0TDR的场地应⽤13.5.1 0TDR轨迹13.5.2 损耗测量13.5.3 光纤故障定位13.6 眼图13.7 光谱分析仪的应⽤13.7.1 光源特性13.7.2 EDFA增益与噪声系数的测试习题参考⽂献附录A 国际单位制附录B 常⽤的数学关系附录C 贝塞⽿函数附录D 分贝附录E 通信理论专题附录F ⾊散因⼦。

光纤通信网络在现代信息社会中，光纤通信网络发挥着至关重要的作用。

它既是将人与人之间联系在一起的桥梁，也是实现全球信息互通的基石。

本文将从光纤通信网络的原理、发展历程以及未来趋势等方面进行探讨。

一、光纤通信网络的原理光纤通信网络基于光的传播特性，利用光纤中的光的折射和反射来传输信息。

之所以选择光作为传输介质，是因为光的速度非常快，能够在光纤中迅速传输大量的信息。

与传统的电信方式相比，光纤通信网络具有更大的带宽和更好的传输质量。

光纤通信网络由光纤传输链路、光纤接入网络和光纤数据交换网络等组成。

光纤传输链路是将信息信号转换为光信号，并通过光纤进行传输的部分。

光纤接入网络是将用户与光纤通信网络相连的部分，通常采用光纤到户（FTTH）的形式，为用户提供高速、稳定的网络接入。

光纤数据交换网络负责将数据从源节点传输到目标节点。

二、光纤通信网络的发展历程光纤通信网络的发展经历了几个重要的阶段。

20世纪60年代至70年代初，人们开始探索光纤通信的潜力，并取得了一些重要的突破。

然而，当时的技术条件限制了光纤通信的进一步发展。

直到20世纪70年代末至80年代初，随着光纤传输技术的突破，光纤通信网络进入了实用化阶段。

人们开始大规模建设光纤通信网络，并取得了显著的成就。

这一时期，光纤通信网络逐渐取代了传统的电信网络，成为主流的通信方式。

随着技术的不断进步，光纤通信网络在90年代进入了高速、大容量的时代。

传输速度和带宽不断提升，为各类应用提供了更好的支持。

到了21世纪，光纤通信网络已经发展到了全光网络的阶段。

全光网络是指完全采用光纤作为传输介质的网络，能够实现更高的传输速率和更低的延迟。

全光网络的出现，进一步推动了信息社会的发展。

三、光纤通信网络的未来趋势光纤通信网络在未来的发展中，将继续朝着更高的速度、更大的容量和更低的成本方向发展。

首先，光通信技术将不断突破现有的限制，实现更高的传输速率。

目前，光纤通信网络已经达到了每秒数百个Gbps的传输速度。
