数字IC设计流程及工具介绍

数字ic设计流程数字 IC 设计流程是指通过使用数字集成电路技术进行芯片设计的一系列步骤。

这个过程包括需求分析、架构设计、电路设计、逻辑综合、布局布线、验证测试等环节。

下面将详细介绍数字 IC 设计流程。

首先是需求分析阶段。

在这个阶段，设计团队需要与客户充分沟通，了解客户的需求，并制定设计方案。

通过该阶段的分析，设计团队将明确设计的目标，包括芯片的功能、性能、功耗、面积、成本等要求。

接下来是架构设计阶段。

在这个阶段，设计团队将根据需求分析的结果，制定芯片的整体框架。

这包括选择适当的硬件和软件系统，在芯片内部实现各个功能模块，并确定各个模块之间的接口。

然后是电路设计阶段。

在这个阶段，设计团队将根据架构设计的要求，设计各个模块的电路。

这包括设计和优化模块内部的逻辑电路、时钟电路、控制电路、存储电路等。

在这个阶段，设计团队还需要进行电路仿真和验证，确保电路的功能和性能符合设计要求。

接下来是逻辑综合阶段。

在这个阶段，设计团队将设计完成的电路转化为门级电路。

通过逻辑综合工具，将电路中的逻辑元件映射为与门、或门、非门等门电路。

这个阶段还会对电路进行时序优化，以确保电路在时序上满足设计要求。

然后是布局布线阶段。

在这个阶段，设计团队将根据逻辑综合后的电路，进行布局和布线的设计。

布局设计是指将各个门电路按照规定的布局规则进行摆放；布线设计是指将各个门电路之间的连线进行规划和布线。

这个阶段还包括电磁兼容性的考虑，以及对电路面积和功耗的优化。

最后是验证测试阶段。

在这个阶段，设计团队将通过仿真和验证测试，验证设计的正确性和性能。

这包括模拟仿真、时序仿真、功耗仿真等。

在验证测试后，如果发现设计存在问题或不满足要求，设计团队需要对设计进行修改和优化，重新进行验证测试。

总结来说，数字 IC 设计流程包括需求分析、架构设计、电路设计、逻辑综合、布局布线和验证测试等环节。

不同的设计阶段需要使用不同的工具和方法，通过这些流程的严格执行，可以确保设计的芯片满足性能、功耗、面积、成本等要求。

IC设计流程IC设计流程是指将集成电路的功能目标转化为结构目标、物理目标，然后进行细化和描述，最终实现设计的过程。

整个流程包括从设计规格开始到验证和测试结束的一系列步骤。

以下是完整版IC设计流程。

1.设计规格：根据应用需求和市场要求，确定集成电路的功能、性能、功耗等规格参数。

其中包括电路的输入输出要求、逻辑功能、时钟频率、功耗等。

2.架构设计：根据设计规格，确定电路的整体结构，包括功能模块的划分、通信接口、数据传输路径等。

通过分析复杂度和资源占用情况，确定电路的实现方案。

3. RTL设计：采用硬件描述语言（如Verilog或VHDL），进行寄存器传输级（RTL）设计，即对电路的功能模块进行一级抽象和描述。

包括确定信号的操作和数据流路径、控制逻辑等。

4.验证：对RTL设计进行功能验证和时序验证，以确保设计符合规格要求。

功能验证通过仿真工具进行，时序验证主要通过时序约束和时序仿真判断。

5.合成：将RTL设计转换为逻辑门级的电路描述，包括电路的布局、布线、时钟资源分配等。

实现方式可以是手工合成和自动合成。

6.物理设计：进行布局规划和布线，生成物理级别的网表。

包括将电路各个单元放置在芯片平面上并规划连线路径，最小化连线长度和面积，并考虑信号的延迟和功耗。

7.物理验证：对布局和布线的结果进行物理验证，包括电路的连通性、电子规则检查、功耗、时序等。

通过使用专业的物理验证工具，确保电路布局和布线无误。

8.版图生成：根据物理设计结果生成版图，包括版图的规划、标准单元的放置、连线等。

版图生成时需考虑电路性能、功耗和面积等因素。

9.版图验证：对版图进行验证，包括电路的连通性、电子规则检查、功耗、时序等。

验证通过后，生成版图文件，供后续工艺流程使用。

10.功率分析和时序分析：对设计进行功耗和时序分析，以评估电路的工作性能和功耗情况。

通过仿真和静态分析工具进行分析，确认设计满足需求。

11.生成GDSII文件：将版图文件转换为GDSII文件格式，以供后续的芯片制造流程使用。

IC设计流程及各阶段典型软件IC设计流程是指整个集成电路设计的整体过程，包括需求分析、系统设计、电路设计、物理设计、验证与测试等阶段。

每个阶段都有其典型的软件工具用于支持设计与开发工作。

本文将详细介绍IC设计流程的各个阶段及其典型软件。

1.需求分析阶段需求分析阶段是集成电路设计的起点，主要目的是明确设计目标和规格。

在这个阶段，设计团队与客户进行沟通和讨论，确定设计的功能、性能、功耗、面积等要求。

常用软件工具有：- Microsoft Office：包括Word、Excel、PowerPoint等办公软件，用于编写设计需求文档、文档整理和汇报。

2.系统设计阶段系统设计阶段主要是将需求分析阶段得到的设计目标和规格转化为可实现的电路结构和算法设计。

常用软件工具有：- MATLAB/Simulink：用于算法设计和系统级模拟，包括信号处理、通信系统等。

- SystemVerilog：一种硬件描述语言，用于描述电路结构和行为。

- Xilinx ISE/Vivado：用于FPGA设计，进行电路逻辑设计和Verilog/VHDL代码的仿真和综合。

3.电路设计阶段电路设计阶段是将系统级设计转化为电路级设计。

常用软件工具有：- Cadence Virtuoso：用于模拟和布局设计，包括原理图设计、电路模拟和布局与布线。

- Mentor Graphics Calibre：用于DRC（Design Rule Checking）和LVS（Layout vs. Schematic）设计规则检查和布局与原理图的对比。

4.物理设计阶段物理设计阶段主要是将电路级设计转化为版图设计，并进行布局布线。

常用软件工具有：- Cadence Encounter：用于逻辑综合、布局和布线。

- Cadence Innovus：用于布局布线和时钟树设计。

- Mentor Graphics Calibre：用于DRC和LVS设计规则检查和验证。

数字ic流程数字IC流程。

数字IC（Integrated Circuit）是一种集成了数百万个晶体管、电容器和电阻器等电子元件的微小芯片。

数字IC的制造过程包括设计、掩膜制作、晶圆制造、封装测试等多个环节，下面将为大家详细介绍数字IC的制造流程。

首先，数字IC的制造始于设计阶段。

设计师根据产品需求和市场趋势，进行功能设计、电路设计和版图设计等工作。

在功能设计阶段，设计师确定IC的功能和性能指标；在电路设计阶段，设计师设计IC的电路原理图和逻辑功能；在版图设计阶段，设计师将电路图转化为版图，确定晶体管的位置和连线规则等。

接下来是掩膜制作阶段。

在这个阶段，设计好的版图被转换成掩膜，掩膜是用于光刻的模板，通过光刻技术将版图上的线路、晶体管等元件图案转移到硅片上。

然后是晶圆制造阶段。

经过掩膜制作后，版图被转移到硅片上，形成了晶圆。

然后对晶圆进行清洗、离子注入、腐蚀、沉积等工艺步骤，最终形成IC芯片的各种元件和线路。

随后是封装测试阶段。

在这个阶段，IC芯片被封装在塑料封装体中，以保护芯片并便于安装。

然后进行功能测试、可靠性测试、温度测试等，确保IC芯片符合设计要求。

最后是成品制造阶段。

通过切割、焊接、组装等工艺，将IC芯片组装成成品，并进行最终测试和质量检验，最终形成可供市场销售的数字IC产品。

总的来说，数字IC的制造流程包括设计、掩膜制作、晶圆制造、封装测试和成品制造等多个环节，每个环节都需要精密的工艺和严格的质量控制。

只有每个环节都做到位，才能保证数字IC产品的质量和性能达到设计要求。

希望以上内容能够帮助大家更加深入地了解数字IC的制造流程，对数字IC的工作原理和应用具有更清晰的认识。

IC设计完整流程及工具IC的设计过程可分为两个部分，分别为：前端设计（也称逻辑设计）和后端设计（也称物理设计），这两个部分并没有统一严格的界限，凡涉及到与工艺有关的设计可称为后端设计。

前端设计的主要流程：1、规格制定芯片规格，也就像功能列表一样，是客户向芯片设计公司（称为Fabless，无晶圆设计公司）提出的设计要求，包括芯片需要达到的具体功能和性能方面的要求。

2、详细设计Fabless根据客户提出的规格要求，拿出设计解决方案和具体实现架构，划分模块功能。

3、HDL编码使用硬件描述语言（VHDL，Verilog HDL，业界公司一般都是使用后者）将模块功能以代码来描述实现，也就是将实际的硬件电路功能通过HDL语言描述出来，形成RTL（寄存器传输级）代码。

4、仿真验证仿真验证就是检验编码设计的正确性，检验的标准就是第一步制定的规格。

看设计是否精确地满足了规格中的所有要求。

规格是设计正确与否的黄金标准，一切违反，不符合规格要求的，就需要重新修改设计和编码。

设计和仿真验证是反复迭代的过程，直到验证结果显示完全符合规格标准。

仿真验证工具Mentor 公司的Modelsim，Synopsys的VCS，还有Cadence的NC-Verilog均可以对RTL 级的代码进行设计验证，该部分个人一般使用第一个-Modelsim。

该部分称为前仿真，接下来逻辑部分综合之后再一次进行的仿真可称为后仿真。

5、逻辑综合――Design Compiler仿真验证通过，进行逻辑综合。

逻辑综合的结果就是把设计实现的HDL代码翻译成门级网表netlist。

综合需要设定约束条件，就是你希望综合出来的电路在面积，时序等目标参数上达到的标准。

逻辑综合需要基于特定的综合库，不同的库中，门电路基本标准单元（standard cell）的面积，时序参数是不一样的。

所以，选用的综合库不一样，综合出来的电路在时序，面积上是有差异的。

一般来说，综合完成后需要再次做仿真验证（这个也称为后仿真，之前的称为前仿真）逻辑综合工具Synopsys的Design Compiler，仿真工具选择上面的三种仿真工具均可。

数字ic流程数字IC流程。

数字IC（Integrated Circuit，集成电路）是由大量电子元器件（如晶体管、电阻、电容等）集成在一块半导体晶片上的微电子器件。

数字IC的设计、制造和测试流程是一个复杂而又精密的过程，下面将为大家介绍数字IC的整个流程。

首先，数字IC的设计是整个流程的第一步。

设计师根据产品需求和规格书，进行逻辑设计、电气特性设计、物理布局设计等工作。

逻辑设计主要是确定数字电路的功能和逻辑关系，电气特性设计是确定电路的电气参数，物理布局设计是将电路逻辑图映射到实际的晶片布局上。

设计的质量和准确性对后续流程有着至关重要的影响。

接下来是数字IC的验证和仿真。

设计完成后，需要进行功能验证、电气特性验证、时序验证等工作。

通过仿真软件对设计进行验证，确保设计符合规格要求。

验证和仿真的工作是为了减少后续制造和测试过程中的错误和成本，提高数字IC的可靠性和稳定性。

然后是数字IC的制造。

制造过程包括晶圆加工、光刻、薄膜沉积、离子注入、金属化、封装测试等步骤。

在晶圆加工中，需要通过化学腐蚀、离子注入等工艺步骤，将设计好的电路图形成在晶片上。

光刻是将电路图案投射到硅片上，形成电路的工艺步骤。

薄膜沉积是在晶片表面沉积一层薄膜，用于保护电路和连接电路。

离子注入是改变硅片的导电性能。

金属化是在晶片表面形成金属线路，用于连接电路。

封装测试是将制造好的芯片封装成最终产品，并进行电气特性测试。

最后是数字IC的品质控制。

品质控制是整个流程的最后一道工序，包括对产品的外观、尺寸、电气特性等进行检测和验证。

通过严格的品质控制，确保产品符合规格要求，达到客户的要求。

总的来说，数字IC的流程包括设计、验证、制造和品质控制四个主要环节。

每个环节都需要高度的专业知识和技能，以确保数字IC的质量和可靠性。

数字IC的发展离不开先进的技术和工艺，也需要不断的创新和改进，以满足不断变化的市场需求。

希望通过本文的介绍，能让大家对数字IC的流程有一个更加清晰的认识。

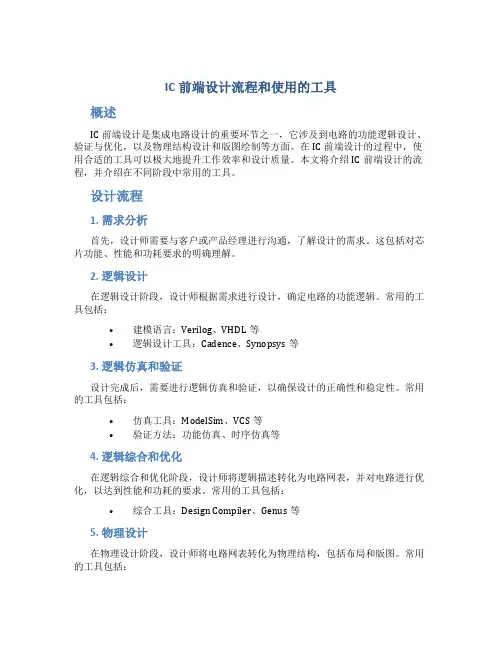

IC前端设计流程和使用的工具概述IC前端设计是集成电路设计的重要环节之一，它涉及到电路的功能逻辑设计、验证与优化，以及物理结构设计和版图绘制等方面。

在IC前端设计的过程中，使用合适的工具可以极大地提升工作效率和设计质量。

本文将介绍IC前端设计的流程，并介绍在不同阶段中常用的工具。

设计流程1. 需求分析首先，设计师需要与客户或产品经理进行沟通，了解设计的需求。

这包括对芯片功能、性能和功耗要求的明确理解。

2. 逻辑设计在逻辑设计阶段，设计师根据需求进行设计，确定电路的功能逻辑。

常用的工具包括：•建模语言：Verilog、VHDL等•逻辑设计工具：Cadence、Synopsys等3. 逻辑仿真和验证设计完成后，需要进行逻辑仿真和验证，以确保设计的正确性和稳定性。

常用的工具包括：•仿真工具：ModelSim、VCS等•验证方法：功能仿真、时序仿真等4. 逻辑综合和优化在逻辑综合和优化阶段，设计师将逻辑描述转化为电路网表，并对电路进行优化，以达到性能和功耗的要求。

常用的工具包括：•综合工具：Design Compiler、Genus等5. 物理设计在物理设计阶段，设计师将电路网表转化为物理结构，包括布局和版图。

常用的工具包括：•布局工具：Innovus、ICC等•版图编辑工具：Virtuoso、Calibre等6. 模拟仿真完成物理设计后，需要进行模拟仿真，验证电路的性能和稳定性。

常用的工具包括：•仿真工具：HSIM、HSPICE等7. 版图优化在版图优化阶段，设计师对版图进行布局和路由优化，以满足电路的性能和功耗需求。

常用的工具包括：•优化工具：Innovus、ICC等8. 验证和验证布局最后，在验证和验证布局阶段，设计师对设计进行全面的验证，以确保电路的性能和稳定性。

常用的工具包括：•验证工具：Calibre、Star-RCXT等工具选择在IC前端设计的过程中，选择合适的工具可以提高工作效率和设计质量。
