工程给排水施工图概述

工程给排水施工图
德阳安装技师学院
主要内容
概述
管道平面图管道系统图管道总平面图
德阳安装技师学院
常用给排水图例
标高、管径及编号
标高
室内工程应标注相对标高；室外工程应标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。
下列部位应标注标高：沟渠和重力流管道
的起讫点、转角点、连接点、变尺寸（管径）
（2）建筑物穿越楼层的立管，其数量超过1 根时宜进行编号，编号宜按图8-8所示的方法表示。
德阳安装技师学院
常用给排水图例
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
点及交叉点；压力流管道中的标高控制点；管
道穿外墙、剪力墙和构筑物的壁及底板等处；
不同水位线处；构筑物和土建部分的相关标高
。
德阳安装技师学院
常用给排水图例
压力管道应标注管中心标高，沟渠和重力流管道宜标注沟（管）内底标高。
标高的标注方法应符合下列规定：
（1）平面图中，管道标高应按1图所示的方式标注。
建筑居住小区给排水管道一般不绘系统图，但应绘管道纵断面图。
德阳安装技师学院
给排水施工图的主要内容
施工详图
凡平面布置图、系统图中局部构造因受图
面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误，必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准图，施工详图宜首先采用标准图。

市政管道工程,PPT课件,1-2排水管道工程

管；6-总泵站；7-压力管道；8-城市污水厂；9-出水口；10-事故排出
口；11-工厂
1.2.2 排水管道系统的组成
2.雨水管道系统的组成 • 降落在屋面上的雨水由天沟和雨水斗收集，通过落水管输送到地
面，与降落在地面上的雨水一起形成地表径流，然后通过雨水口收集流入小区的雨水管道系统，经过小区的雨水管道系统流入市政雨水管道系统，然后通过出水口排放。因此雨水管道系统包括小区雨水管道系统和市政雨水管道系统2部分，如图1-37所示。
户管；4-控制井；5-市政污水管
道；6-市政污水检查井；7-连接管
1.2.2 排水管道系统的组成
• 支管承接若干小区主干管的污水，并将其输送到干管中；干管承接若干支管中的污水，并将其输送到主干管中；主干管承接若干干管中的污水，并将其输送到城市污水处理厂进行处理
图1-36市政污水管道系统(Ⅰ、Ⅱ、Ⅲ-排水流域) 1-城市边界；2-排水流域分界线；3-支管；4-干管；5-主干
1.污水管道系统的组成
• 城市污水管道系统包括小区污水管道系统和市政污水管道系统2部分。
• 小区污水管道系统主要是收集小区内各建筑物
排除的污水，并将其输送到市政污水管道系统
中。一般由接户管、小区支管、小区干管、小
区主干管和检查井、泵站等附属构筑物组成，
如图1-35所示。
图1-35小区污水管道系统
1-小区污水管道；2-检查井；3-出
• 污水管道系统是收集、输送综合生活污水和工业废水的管道及其附属构筑物；
• 雨水管道系统是收集、输送、排放雨水的管道及其附属构筑物；
• 合流制管道系统是收集、输送综合生活污水、工业废水和雨水的管道及其附属构筑物；污水处理系统的作用是对污水进行处理和利用，包括各种处理构筑物。

12 建筑给水排水施工图

12 建筑给水排水施工图
• 3．室内排水管道组成 • 室内排水管道由如下内容组成： • （1）排水横管：连接卫生器具的水平管段称为
排水横管。 • （2）排水立管：立管在底层和顶层应有检查口，
检查口距地面高度为1.00米。
12 建筑给水排水施工图
• （3）排出管：把室内排水立管的污水排入检查井的水平管段。
12 建筑给水排水施工图
• （3）室内配水管网：包括干管、立管、支管。 • （4）配水器具与附件：包括各种配水龙头、闸阀等。 • （5）升压设备：当水压不足时，需设置水箱和水泵等设备。
12 建筑给水排水施工图
• 2．给水管道Biblioteka 布置原则• 建筑物的给水管，从配水平衡和供水可靠考虑，应从建筑物用水量最大处和不允许断水处引入。
• 4．建筑给水排水管道的布置 • （1）除非是大型的生产管道，一般室内
给水排水工程管道的直径，从十几毫米至几百毫米，因此管道在建筑给水排水图中，无法按正确的投影来显示管径的大小，所以各种管道不论大小，一律用粗实线来表示，只能是显示了管道的位置和延伸，管径需要标注数字来表明。
12 建筑给水排水施工图
道宜标注管内底标高。 • 在建筑工程中，管道也可注相对本层建筑地面
底标高，标注方法为h+XXX，h表示本层建筑地面标高（如h＋0.250）。
12 建筑给水排水施工图
• 6．管径
• 管径应以mm为单位。管径的表达方式应符合下列规定：水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材，管径宜以公称直径DN表示(如 DN15、DN50)；
• 为了说明管道空间联系情况和相对位置，需绘出室内管道的轴测图 (有时称系统图)。
• 给水排水平面布置图与轴测图是室内给水排水工程图的重要图纸。

市政工程识图与构造第七章给水排水工程图

1 ： 25 ～ 1 ： 200 ，视构筑物的大小及复杂程度而定。
对于初步设计可取较小比例；施工图设计则宜
取较大比例。
22:24:40
《工程制图》
58
（2）图线

绘制净水构筑物的图线，一般有池体的内外轮廓线、附属设备的外形线、管道的外径线及中心线、长度起迄的尺寸线、建筑材料的图例线等。由于图样中所画的内容有主次之分，因此图线的线型及宽度要有所区分，不宜一样粗细。
单法兰直管弯折管
闸阀井总压水管
图7-20 取水泵房平面图
22:24:40 《工程制图》 40
图7-21 取水泵房剖面图
22:24:40 《工程制图》 41
7.7 净水构筑物工艺图 7.7.1 快滤池的工艺构造和流程
7.7.2 工艺图的比例和图线
7.7.3 工艺图的尺寸标注
7.7.4 详图
22:24:40 《工程制图》 36

7.6 水泵房设备图
22:24:40
《工程制图》
37
图7-20 取水泵房平面图
22:24:40 《工程制图》 38
双法兰三单法兰偏双法兰异直管吸水管防水套管单法兰直管闸阀通管水泵和电机心异径管径管 Βιβλιοθήκη 阀图7-20 取水泵房平面图
22:24:40 《工程制图》 39

22:24:40
《工程制图》
59
（2）图线
1 ）双线画的大直径管道，单线画的小直径管道，其图线宽度为中粗线。
2 ）构筑物的附属设备及构件的轮廓线，池体的内外轮廓线及剖面轮廓线等，其图线宽度为中线。 3 ）视图及剖面图中的中心线、尺寸线、图例线、引出线等，其图线宽度为细线。

室外给水排水管道工程及附属设施1

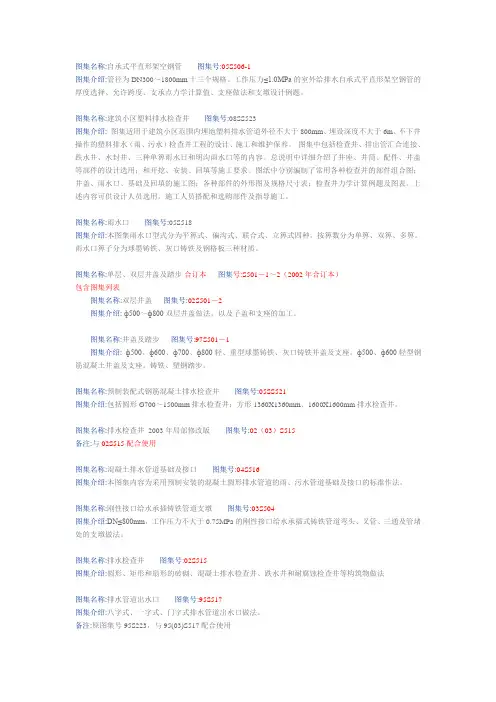

图集名称:自承式平直形架空钢管图集号:05S506-1图集介绍:管径为DN300～1800mm十三个规格、工作压力≤1.0MPa的室外给排水自承式平直形架空钢管的厚度选择、允许跨度、支承点力学计算值、支座做法和支墩设计例题。

图集名称:建筑小区塑料排水检查井图集号:08SS523图集介绍:图集适用于建筑小区范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m、不下井操作的塑料排水（雨、污水）检查井工程的设计、施工和维护保养。

图集中包括检查井、排出管汇合连接、跌水井、水封井、三种单箅雨水日和明沟雨水口等的内容。

总说明中详细介绍了井座、井筒、配件、井盖等部件的设计选用；和开挖、安装、回填等施工要求。

图纸中分别编制了常用各种检查井的部件组合图；井盖、雨水口、基础及回填的施工图；各种部件的外形图及规格尺寸表；检查井力学计算例题及图表。

上述内容可供设计人员选用，施工人员搭配和选购部件及指导施工。

图集名称:雨水口图集号:05S518图集介绍:本图集雨水口型式分为平箅式、偏沟式、联合式、立箅式四种，按箅数分为单箅、双箅、多箅。

雨水口箅子分为球墨铸铁、灰口铸铁及钢格板三种材质。

图集名称:单层、双层井盖及踏步合订本图集号:S501－1～2（2002年合订本）包含图集列表图集名称:双层井盖图集号:02S501－2图集介绍:ф500～ф800双层井盖做法，以及子盖和支座的加工。

图集名称:井盖及踏步图集号:97S501－1图集介绍:ф500、ф600、ф700、ф800轻、重型球墨铸铁、灰口铸铁井盖及支座。

ф500、ф600轻型钢筋混凝土井盖及支座。

铸铁、塑钢踏步。

图集名称:预制装配式钢筋混凝土排水检查井图集号:05SS521图集介绍:包括圆形Ø700～1500mm排水检查井；方形1360X1360mm、1600X1600mm排水检查井。

图集名称:排水检查井2003年局部修改版图集号:02（03）S515备注:与02S515配合使用图集名称:混凝土排水管道基础及接口图集号:04S516图集介绍:本图集内容为采用预制安装的混凝土圆形排水管道的雨、污水管道基础及接口的标准作法。

建筑给水排水工程识图(2024)

给水系统的组成
包括引入管、水表节点、给水管道、配水装置和用水设备等。
给水方式
根据建筑物的性质、高度、配水点的布置情况以及室外给水管网的压力和水量等因素确定，如直接给水方式、设水箱的给水方式、设水泵的给水方式等。
给水管材与附件
常用的给水管材有钢管、铸铁管、塑料管等，附件包括阀门、水表、水龙头等。
少水垢的产生。
消毒设备
03
通过物理或化学方法杀灭水中的细菌、病毒等微生物，保证水
质安全，常见类型有紫外线消毒器、臭氧发生器等。
18
05
2024/1/26
建筑给水排水系统安装与调试的识图
19
给水系统安装与调试的识图
给水管网布置图
包括进水管、干管、支管等管道的走向、管径、标高、连接
方式等。
2024/1/26
包括管道编号、管径、管道坡度、标高、管道材质等。
阀门标注
包括阀门类型、规格型号、公称压力、公称通径等。
设备标注
包括设备名称、规格型号、安装位置、标高、重量等。
常用符号
如水流方向箭头、管道连接符号、阀门图形符号等。
10
2024/1/26
03
给水排水管道及配件的识图
11
给水管道及配件的识图
给水管道Байду номын сангаас
识别给水管道的材质（如钢管、铸铁管、塑料管等）、管径、连接方式等，并理解其在建筑给水系统中的作用。
给水配件
识别各种给水配件（如水龙头、阀门、水表等）的型号、规格和安装位置，理解其在给水系统中的作用和原理。
管道布置
理解建筑内部给水管道的布置原则，如干管、立管、支管的走向和位置，以及管道与墙体、楼板等建筑构件的关系。

给水排水工程图

水横管的旁边都要标注坡度。
系统图
5）管道的标注：③标高标高应以米为单位在污、废水系统图
，宜注写到小数点后第3 中，横管的标高以管底
位。管道系统图中标注为准，一般只标注立管的标高都是相对标高。的管顶、检查口和排出
管的起点标高。在给水系统图中，标高以管中心为准，一
此外，还要标注室般要求注出横管、阀门内地面、室外地面、各、放水龙头、水箱等各
排水系统
读图顺序卫生器具连接管横支管
立管排出管检查井在污、废水系统图
排出管的起点标高
中，横管的标高以管底
为准，一般只标注立管的管顶、检查口和排出
管的起点标高。
室外管网及附属设备图
室外管网平面布置图 1建筑物室外管网平面布置图 2小区或城市管网总平面布置图管道纵剖面图管道上的构配件详图 1管道穿墙防漏套管安装详图 2检查井详图等.
给水排水工程图
概述

给水排水工程包括: 给水工程是指水源取水,水质净化,净水输送,配水
使用等工程.

排水工程是指污水(生活,粪便,生产等污水)排除,
污水处理,处理后的污水排入江河湖泊等工程.

室内给水排水工程(建筑给水排水工程)
是指室内给水,室内排水,热水供应,消防用水及屋面排水等工程.
代号；若一种系统的立
管数在两个或两个以上时，应注出管道类别代
号、立管代号及数字编
号。
立管编号表示法
8）尺寸和标高房屋的水平方向
尺寸，一般在底层管
道平面图中只需注出其轴线间尺寸。
ቤተ መጻሕፍቲ ባይዱ
至于标高，只需
标注室外地面的地坪至于管道的管径、标高和各层楼（地）坡度和标高，因管道平
