电感基础知识.ppt

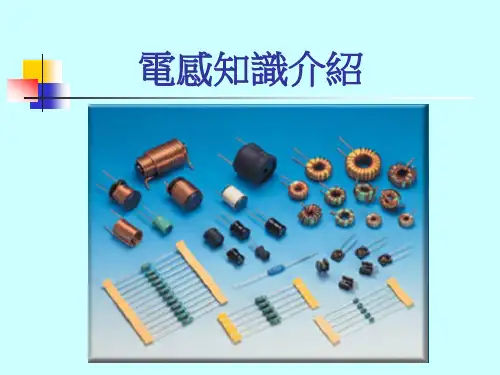

电感基础知识图片及试题一．电感外形图片二、电感的基本知识和应用（一）电感的基本知识电感分两种，自感和互感，电感线圈的作用是“通直阻交”与电容组合构成高通、低通滤波电路，移相电路、谐振电路。

变压器可以变压、变流、变阻抗。

1.电感的有关计算（1）物理公式mR N L 2=，S l R m μ=,N 线圈匝数，l 磁路长度单位米，μ磁导率。

μ=r εε0 0ε 真空中磁导率 m H 7-0104⨯=πε，r ε相对磁导率S 线圈面积;IL ∆∆Φ=。

（2）电工计算公式：LX L L π2= L X 感抗，单位欧姆。

（3）电感储存的能量221LI W =单位焦耳。

（4）品质因数Q 。

品质因数Q 是表示线圈质量的物理量。

Q 值大，损耗小。

2.电感的分类（1）单层线圈（2）多层线圈（3）蜂房式线圈（二）电感的应用1.自感线圈滤波电感振荡线圈工字电感应用于电子设备，有滤波贴片电感应用于射频无线电通讯谐振等作用特点Q值大信息设备、雷达检波、音频设备等色环电感应用于电脑周边设备、通讯高频大功率电感应用于移动通讯、射设备、信号滤波、遥控器等。

频收发器、蓝牙模块、振荡电路。

2.互感线圈（1）变压器（2）互感器两种形式，防护型和保护型。

防护型用来检测，保护型把信号传递给保护装置。

电压互感器电流互感器（三）电感的其他应用，电感式传感器1.基本原理利用电磁感应将非电量，如：压力、位移等转换为电感量的变化输出。

2.电感传感器的应用电感式接近传感器电感式位移传感器三、电感基础知识试题(一）填空题1.电感的基本功能是（通直阻交、滤波）。

2.电感可以把电能转化成磁场能量储存在磁场中，也可以（把磁场能量转化为电能）输出。

3.直流单闭合回路，一电感与白炽灯串联，测得电路中的电流为0.5A ，则电感两端电压为（0）V。

4. 50Hz交流电源电路中，已知感抗为628Ω，该电感为（1H）。

5. 电感与电容的功能区别是（电感是通直阻交，电容是隔直通交）。

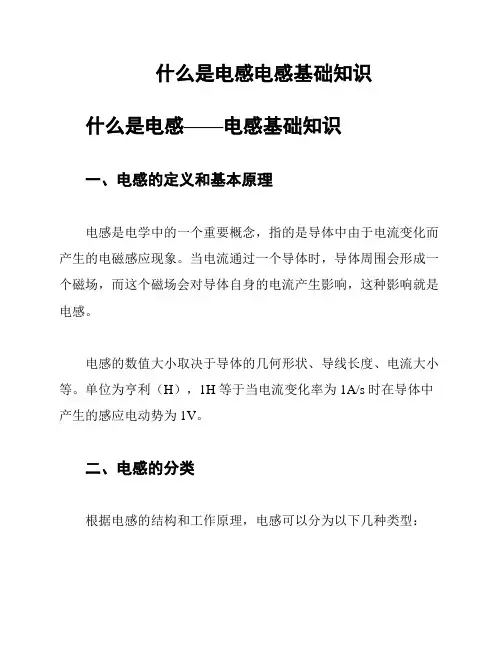

什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。

当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。

电感的数值大小取决于导体的几何形状、导线长度、电流大小等。

单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。

二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。

三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。

四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。

五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。

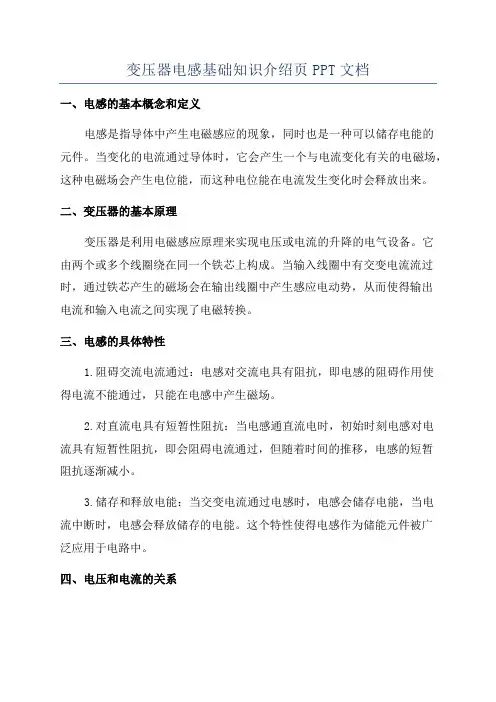

变压器电感基础知识介绍页PPT文档一、电感的基本概念和定义电感是指导体中产生电磁感应的现象，同时也是一种可以储存电能的元件。

当变化的电流通过导体时，它会产生一个与电流变化有关的电磁场，这种电磁场会产生电位能，而这种电位能在电流发生变化时会释放出来。

二、变压器的基本原理变压器是利用电磁感应原理来实现电压或电流的升降的电气设备。

它由两个或多个线圈绕在同一个铁芯上构成。

当输入线圈中有交变电流流过时，通过铁芯产生的磁场会在输出线圈中产生感应电动势，从而使得输出电流和输入电流之间实现了电磁转换。

三、电感的具体特性1.阻碍交流电流通过：电感对交流电具有阻抗，即电感的阻碍作用使得电流不能通过，只能在电感中产生磁场。

2.对直流电具有短暂性阻抗：当电感通直流电时，初始时刻电感对电流具有短暂性阻抗，即会阻碍电流通过，但随着时间的推移，电感的短暂阻抗逐渐减小。

3.储存和释放电能：当交变电流通过电感时，电感会储存电能，当电流中断时，电感会释放储存的电能。

这个特性使得电感作为储能元件被广泛应用于电路中。

四、电压和电流的关系1. 基本关系：根据法拉第电磁感应定律，产生的感应电动势与电流的变化率成正比。

即感应电动势E= -N*dI/dt，其中E为感应电动势，N 为线圈匝数，dI/dt为电流变化率。

2.电势能的转换：电感上的电势能可以转换为输入电流的动能，也可以转换为输出电流的动能。

3.基于电压变比的关系：在理想的变压器中，输出电压和输入电压之间的比例关系取决于线圈的匝数比。

即输出电压与输入电压之比等于输出线圈的匝数与输入线圈的匝数之比。

五、变压器的应用领域1.电力系统中：变压器在电力系统中是非常重要的设备，用于实现电压升降。

2.电子设备中：变压器在电子设备中被用于隔离、滤波和振荡电路等方面。

3.确定电路参数：通过变压器的反变换，可以测量出未知值的电阻、电感或电容等参数。

4.充电和放电：变压器可以用于充电和放电电路中的储能。

六、小结电感是一种能够储存和释放电能的元件，它具有阻碍交流电流通过、对直流电具有短暂性阻抗和对电压和电流的转换等特性。

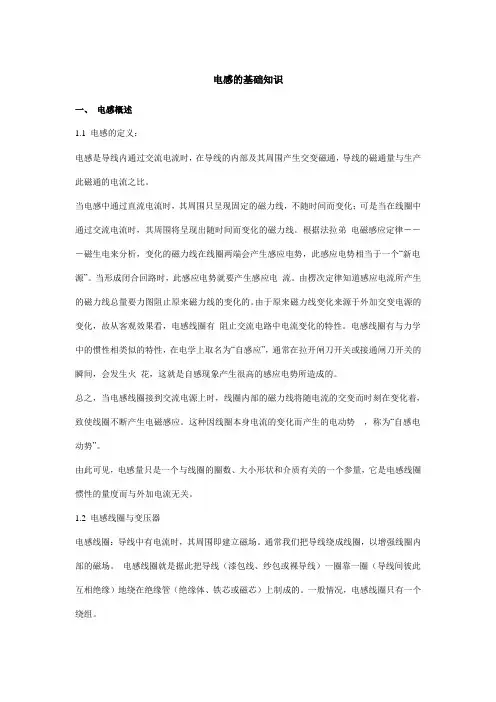

电感的基础知识一、电感概述1.1 电感的定义：电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。

根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。

当形成闭合回路时，此感应电势就要产生感应电流。

由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。

电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。

这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

1.2 电感线圈与变压器电感线圈：导线中有电流时，其周围即建立磁场。

通常我们把导线绕成线圈，以增强线圈内部的磁场。

电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。

一般情况，电感线圈只有一个绕组。

变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。

两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。

1.3 电感的符号与单位电感符号：L电感单位：亨(H)、毫亨(mH)、微亨(uH)，1H=103mH=106uH。

1.4 电感的分类：按电感形式分类：固定电感、可变电感。

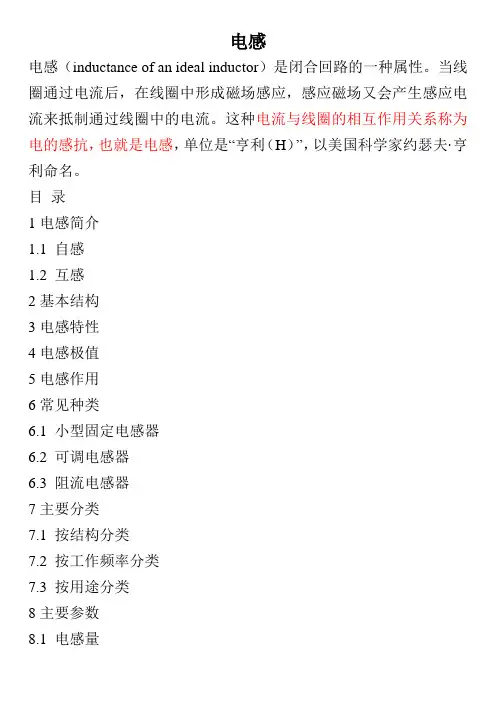

电感电感（inductance of an ideal inductor）是闭合回路的一种属性。

当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。

这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。

目录1电感简介1.1 自感1.2 互感2基本结构3电感特性4电感极值5电感作用6常见种类6.1 小型固定电感器6.2 可调电感器6.3 阻流电感器7主要分类7.1 按结构分类7.2 按工作频率分类7.3 按用途分类8主要参数8.1 电感量8.2 允许偏差8.3 品质因数8.4 分布电容8.5 额定电流9计算公式10电感单位11电感的作用1电感简介电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，电感（图1）会出现电动势来抵抗电流的改变。

这种电感称为自感（self-inductance），是闭合回路自己本身的属性。

假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。

自感当线圈中有电流通过时，线圈的周围就会产生磁场。

当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。

互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。

互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。

2基本结构电感可由电导材料盘绕磁芯制成，典型的如铜线，电感（图2）也可把磁芯去掉或者用铁磁性材料代替。

比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。

电感有很多种，大多以外层瓷釉线圈（enamel coated wire ）环绕铁素体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁素体内。
