全自动印刷生产线介绍

SMT生产线经典配置方案1.2 印刷机与贴片机的情况不同，印刷机的厂商要少许多，主要有美国的MPM、英国的DEK、日本的Minami、Hitachi、德国的EKRA，特别是MPM与DEK，无论从品牌知名度还是市场占有率来看，都是印刷机市场当中的领先者。

印刷机可分为半自动和全自动两种，半自动不能与其他SMT设备连接，需要人为干预（例如传送板子），但结构简单、价格便宜（仅相当于全自动机型的1/10~1/5），适合科研院所使用，典型机型DEK的248。

全自动印刷机可连进SMT生产线里，无须人为干预，自动化程度高，适用于规模化生产。

如英国DEK公司的DEK265 INFINITY型印刷机就是一种具有伺服压力控制系统的全自动印刷机。

印刷参数可用计算机数字化设置，丝网和基板的标记可用其视觉系统自动识别对准，其印刷重复定位精度可达±0.004mm、印刷循环周期为8秒。

其他较典型机型有MPM的UP3000系列、Minami的MK系列、EKRA的X5。

需要指出，在传统的焊膏印刷过程中，影响印刷效果的最大变量之一是放置在模板上的焊膏品质不断地变化；焊膏中助焊剂的蒸发；焊剂中的低沸点溶剂的蒸发；锡球在开放的环境中氧化及焊膏在印刷暂停时可印性变差等。

另外，随着焊膏的使用，刮刀推动的焊膏量减少，从而引起漏印，或者由于过多的焊膏粘在刮刀上而引起网孔不能完全填满。

解决这个问题的办法是将焊膏放在一个容器里，采用自动焊膏涂敷系统，就可以保证焊膏适时适量地加到模板上。

另外，使用带有涂敷系统的容器还可减少焊膏在操作者面前的暴露程度，并且使设备和其它工具尽量保持干净。

目前MPM和DEK公司都开始采用这一新技术，MPM称之为“流变泵”，DEK称之为“ProFlow”。

1.3 回流焊炉回流焊接设备正向着高效、多功能、智能化发展，其中有具有独特的多喷口气流控制的回流焊炉、带氮气保护的回流焊炉、带局部强制冷却的回流焊炉、可以监测元器件温度的回流焊炉、带有双路输送装置的回流焊炉、带中心支撑装置的回流焊炉等。

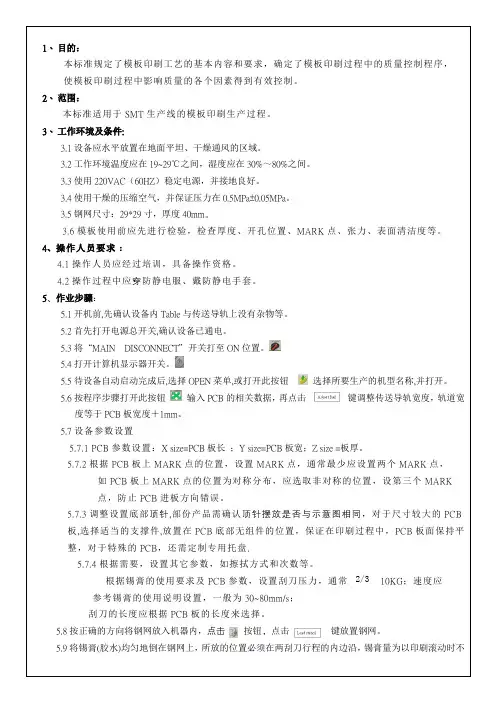

1、目的：本标准规定了模板印刷工艺的基本内容和要求，确定了模板印刷过程中的质量控制程序，使模板印刷过程中影响质量的各个因素得到有效控制。

2、范围：本标准适用于SMT生产线的模板印刷生产过程。

3、工作环境及条件:3.1设备应水平放置在地面平坦、干燥通风的区域。

3.2工作环境温度应在19~29℃之间，湿度应在30%～80%之间。

3.3使用220VAC（60HZ）稳定电源，并接地良好。

3.4使用干燥的压缩空气，并保证压力在0.5MPa±0.05MPa。

3.5钢网尺寸：29*29寸，厚度40mm。

3.6模板使用前应先进行检验，检查厚度、开孔位置、MARK点、张力、表面清洁度等。

4、操作人员要求：4.1操作人员应经过培训，具备操作资格。

4.2操作过程中应穿防静电服、戴防静电手套。

5、作业步骤：5.1开机前,先确认设备内Table与传送导轨上没有杂物等。

5.2首先打开电源总开关,确认设备已通电。

5.3将“MAIN DISCONNECT”开关打至ON位置。

5.4打开计算机显示器开关。

5.5待设备自动启动完成后,选择OPEN菜单,或打开此按钮选择所要生产的机型名称,并打开。

5.6按程序步骤打开此按钮输入PCB的相关数据，再点击键调整传送导轨宽度，轨道宽度等于PCB板宽度＋1mm。

5.7设备参数设置5.7.1 PCB参数设置：X size=PCB板长；Y size=PCB板宽；Z size =板厚。

5.7.2根据PCB板上MARK点的位置，设置MARK点，通常最少应设置两个MARK点，如PCB板上MARK点的位置为对称分布，应选取非对称的位置，设第三个MARK点，防止PCB进板方向错误。

5.7.3调整设置底部顶针,部份产品需确认顶针摆放是否与示意图相同，对于尺寸较大的PCB板,选择适当的支撑件,放置在PCB底部无组件的位置，保证在印刷过程中，PCB板面保持平整，对于特殊的PCB，还需定制专用托盘.5.7.4根据需要，设置其它参数，如擦拭方式和次数等。

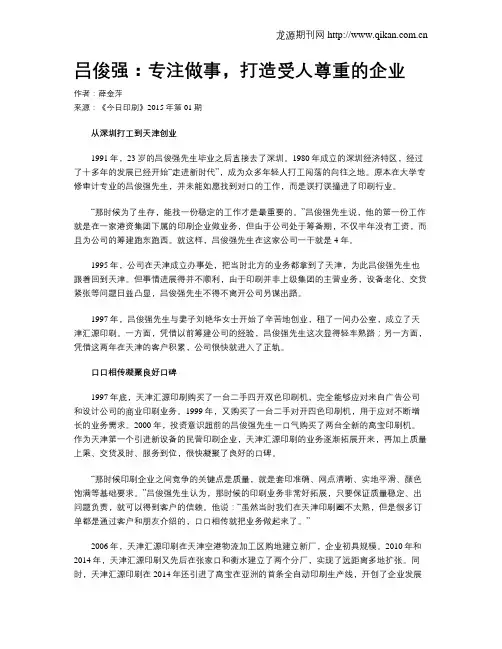

吕俊强：专注做事，打造受人尊重的企业作者：薛金萍来源：《今日印刷》2015年第01期从深圳打工到天津创业1991年，23岁的吕俊强先生毕业之后直接去了深圳。
