天津大学《工厂供电》第2章__电力负荷计算

Wp.a 0.7 657kW 4000h 1.84 106 kW h
工厂年无功耗电量为
Wq.a 0.8 305k var 4000h 0.976 106 k var h
第二章复习思考题
2-1 电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求? 2-2 工厂用电设备的工作制分哪几类?各有哪些特点? 2-3 什么叫负荷持续率? 它表征哪一类工作制设备的工作特性? 2-4 什么叫最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？ 2-5 什么叫计算负荷？为什么计算负荷采用半小时最大负荷？正确确定计算负荷有何意义？ 2-6 确定计算负荷的需要系数法和二项式法各有什么特点？各适用哪些场合？
常采用并联电容器）容量为
' ' QC Q30 Q30 P 30 (tan tan )
（2-59） （2-60） 图2-12 功率因数的提高与 无功功率、视在功率的变化
或
QC qC P 30
式中 qC tan tan ' ，称为无功补偿率，或比补偿容量。这无功补偿率，是表示要使 1kW 的有功功率由cos 提高到cos ' 所需要的无功补偿容量 kvar值，其单位为 “kvar/kW ”。 在确定了总的补偿容量后，即可根据所选并联电容器的单个容量qC 来确定电容器个数：
工厂供电 第二章 电力负荷及其计算
第五节 工厂的计算负荷和年电能消耗量
指导老师：庞清乐
主讲人：唐嘉松
学号：10055308 电气103班 第三小组
第五节 工厂的计算负荷与年耗电量
一. 工厂计算负荷的确定 工厂计算负荷是选择工厂电源进线及其一、二次设备的基本依据，也是计算工厂功率因数和工厂需电容量的基本依据。 确定工厂计算负荷的方法很多，可按具体情况选用。 (一). 按逐级计算法确定工厂计算负荷 如前面图2-9所示，工厂的计算负荷P30(1)，应该是高压母线上所有高压配电线计算负荷之和，再乘上一个同时系数。

C)
2 0 2 A I 30 179 A，PEN线可选LJ-25；校验电压损耗 U % 4.13% U % 5% ，
第六章 工厂供电系统的过电流保护
6-1 选RT0-100/50型熔断器，熔体电流为50A；配电线选BLV-500-1×6mm2，穿硬塑料管（PC），其内径选为 Ø20mm。 6-2 选DW16-630型低压断路器，脱扣器额定电流为315A，脱扣电流整定为3倍即945A，保护灵敏度达2.65，满足 要求。 6-3 过电流保护动作电流整定为8A，灵敏度为2.7,满足要求。速断电流倍数整定为4.7倍，灵敏度为1.6，也基本满 足要求。 6-4 整定为0.8s。 6-5 反时限过电流保护的动作电流整定为6A，动作时间整定为0.8s；速断电流倍数整定为6.7倍。过电流保护灵敏度 达3.8，电流速断保护灵敏度达1.9，均满足要求。
第十章 工厂的电气照明
10-1 可选12盏灯，均匀矩形布置；纵向每隔3m装一灯，灯距墙1.25m，每排3灯，共4排。该车间一般照明的平均
照度约为60lx。 10-2 查附录表30-4的概算图表，可得N ≈18，而 E a v=60 lx，因此计算得n ≈11，宜选12灯，布置同上。 10-3 按比功率法计算，亦可选灯12盏，布置同上。 10-4 选用BLV-500-1×16型铝芯塑料线。
第二章 工厂的电力负荷及其计算
2-1 负荷计算结果如下表所示： 设备容量 Pe / kW 800 56 856 车间总计 取
K p 0 .9, K q 0 .9 5
设备名称 切削机床 通风机
需要系数 Kd 0.2 0.8 —
计算负荷
co s
tan
P30 / kW 0.5 0.8 — 1.73 0.75 — 160 44.8 204.8 184

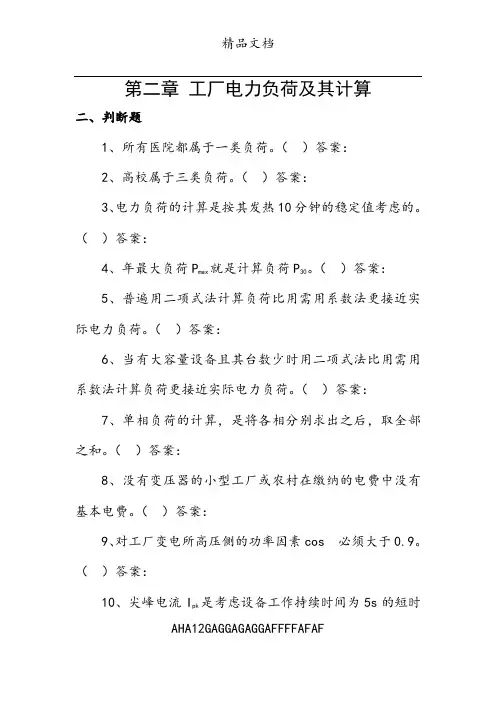

第二章工厂电力负荷及其计算二、判断题1、所有医院都属于一类负荷。

（）答案：2、高校属于三类负荷。

（）答案：3、电力负荷的计算是按其发热10分钟的稳定值考虑的。

（）答案：4、年最大负荷P max就是计算负荷P30。

（）答案：5、普遍用二项式法计算负荷比用需用系数法更接近实际电力负荷。

（）答案：6、当有大容量设备且其台数少时用二项式法比用需用系数法计算负荷更接近实际电力负荷。

（）答案：7、单相负荷的计算，是将各相分别求出之后，取全部之和。

（）答案：8、没有变压器的小型工厂或农村在缴纳的电费中没有基本电费。

（）答案：9、对工厂变电所高压侧的功率因素cos必须大于0.9。

（）答案：10、尖峰电流I pk是考虑设备工作持续时间为5s的短时AHA12GAGGAGAGGAFFFFAFAF最大负荷电流。

（）答案：11、电力负荷是指电力系统中所有用电设备消耗的有功功率的总和。

（）答案：12、有多台电动机的配电线路的尖峰电流，其大小取决于多台电动机的起动电流。

( ) 答案：三、单选题1、对一类负荷的供电要求是。

A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：A2、对二类负荷的供电要求是。

A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：B3、对三类负荷的供电要求是。

A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求AHA12GAGGAGAGGAFFFFAFAF答案：D4、一般照明属于工作制的设备。

A）连续B）短时C）断续周期D）所有答案：A5、控制水库闸门的电动机属于工作制的设备。

A）连续B）短时C）断续周期D）所有答案：B5、电焊机属于工作制的设备。

A）连续B）短时C）断续周期D）所有答案：C6、短时工作制与断续周期工作制的设备区别是其工作时停歇时间超过 min。

A）30 B）20 C）10 D）5答案：CAHA12GAGGAGAGGAFFFFAFAFAHA12GAGGAGAGGAFFFFAFAF6、电力负荷的计算是按其发热 min 的稳定值考虑的。

连续工作制设备
短时工作制设备
如：金属切削用的辅助机械(龙门刨横 梁升降电动机、刀架快速移动装臵)、 水闸用电动机等。 设备的工作呈周期性，时而工作时而 停歇，如此反复，且工作时间与停歇 时间有一定比例。如起重机、电焊机、 电梯等
第二章 负荷计算 17/104
反复短时工作制设备
2013-6-20
工厂供电
4/104
工厂供电
3、特点 （1）电力负荷是变化的，不等于额定功率。 （2）电力负荷的变化是有规律的。
（a）折线形负荷曲线
依点连成的负荷曲线
2013-6-20 第二章 负荷计算
（b）阶梯形负荷曲线
梯形负荷曲线
5/104
工厂供电
二、年负荷曲线
（1）年负荷曲线分为：年负荷持续曲线和年运行负荷曲线。 ◆年负荷持续曲线：不分日月先后，仅按全年的负荷变化， 按不同负荷值在年内累计持续时间重新排列组成。 ◆年运行负荷曲线：根据全年日负荷曲线间接制成，反映一 年内逐月（或逐日）电力系统最大负荷的变化。 年负荷持续时间曲线，反
荧光灯：
Pe= PN
Pe=1.2PN
高压水银灯、金属卤化物灯： Pe= 1.1PN ③还可按建筑物的单位面积容量法估算：
Pe S /1000
式中：
2013-6-20

建筑物单位面积的照明容量，S为建筑物的 面积。
第二章 负荷计算 23/104
工厂供电
第三节 负荷计算的方法
计算负荷是根据等效温升确定的。
设备铬牌功率因数
Pe PN N S N cos N
设备铬牌额定容量
PN为电焊机额定有功功率；SN为额定视在功率；εN为额 定负荷持续率； cosφN为额定功率因数。
