组播实验

组播PIM-DM实验一、实验拓扑二、步骤：1、配置组播地址：CLIENT1配置:IP地址：172.16.1.1 255.255.255.0（网关可以不配置）组播源：224.1.1.1CLIENT2配置：IP地址：192.168.1.1 255.255.255.0 192.168.1.254组播目的：224.1.1.12、配置基本IP地址：R1配置：[R1-GigabitEthernet0/0/0]ip address 172.16.1.254 24[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24 R1配置：：[R2-GigabitEthernet0/0/0]ip address 12.1.1.2 24[R2-GigabitEthernet0/0/1]ip address 23.1.1.2 24 R3配置：[R3-GigabitEthernet0/0/0]ip address 23.1.1.3 24[R3-GigabitEthernet0/0/1]ip address 192.168.1.3 243、配置路由（OSPF）全通R1配置：[R1]ospf 1 router-id 1.1.1.1[R1-ospf-1]area 0[R1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255R2配置：[R2]ospf 1 router-id 2.2.2.2[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255[R2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255 R3配置：[R3]ospf 1 router-id 3.3.3.3[R3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 4、IGMP配置：R3配置：（只需要在R3上配置）[R3]multicast routing-enable/启用IGMP功能[R3-GigabitEthernet0/0/1]igmp enable/接口下启用IGMP功能5、配置PIM-DMR1配置：[R1]pim/启用PIM功能，启动进程后退出即可；[R1-pim]qu[R1]int g0/0/0[R1-GigabitEthernet0/0/0]pimdm /接口下启用PIM DM命令[R1-GigabitEthernet0/0/1]pimdmR2配置：[R2]pim[R2-pim]qu[R2]int g0/0/0[R2-GigabitEthernet0/0/0]pimdm[R2-GigabitEthernet0/0/1]pimdmR3配置：[R3]pim[R3-pim]qu[R3-GigabitEthernet0/0/0]pimdm6、推送视频流CLIENT1：推送视频流，如：CLIENT2：接收视频流三、其他1、查询表项（使用的是S,G表项）[R2]dispim routing-tableVPN-Instance: public netTotal 0 (*, G) entry; 1 (S, G) entry(172.16.1.1, 224.1.1.1)Protocol: pim-dm, Flag: ACTUpTime: 00:04:40Upstream interface: GigabitEthernet0/0/0Upstream neighbor: 12.1.1.1RPF prime neighbor: 12.1.1.1Downstream interface(s) information: None2、查询邻居：配置完毕后，检查邻居是否正常：[R2]displaypim neighborVPN-Instance: public netTotal Number of Neighbors = 2Neighbor Interface Uptime Expires Dr-Priority BFD-Session 12.1.1.1 GE0/0/0 00:03:57 00:01:37 1 N 23.1.1.3 GE0/0/1 00:03:50 00:01:25 1 N。

基于eNSP 的组播配置实验摘要：本文首先对路由协议与组播协议和进行简述，其次通过eNSP 模拟器完成网络的基础配置和多播配置，最后通过实验测试来验证这一方法的可行性，并对应用过程中的易发生的错误进行总结。

关键词：互联网；路由协议；组播协议；eNSP 模拟器中图分类号：TP391.61988 年Steve Deering 在其博士论文中提出了IP 组播的概念，但是互联网的复杂性给IP 组播的发展带了巨大的困难，因为在互联网中的路由器并不都能很好地支持IP 组播协议。

尽管如此，IP 组播协议还是向前发展，并在广播、视频会议与实况转播等各领域获得了广泛的应用，使传播变得更高效、快捷。

1 路由协议路由协议包括静态和动态路由。

静态路由的特点是简单、开销小，但不能及时应对网络的变化，需人工手动配置路由表，即直连路由；动态路由的特点是复杂、开销大，但能很好地适应网络的变化。

动态路由又分为距离- 向量路由算法和链路状态路由算法。

距离-向量路由算法的典型代表就是RIP，RIP 以固定的时隙和相邻的路由器交换信息，发送的信息是网络距离和下一条路由器，且范围限制在15 跳以内。

链路状态路由算法的典型代表是OSPF，OSPF 采用分层结构，上层的是骨干区域，标识符为0.0.0.0；下层称为下层区域，其标识符可以是1.1.1.1 或2.2.2.2 等；骨干区域通过边界路由器连接下层区域。

OSPF 分层结构使交换信息的种类增加，协议更加复杂，但每一个区域内交换的信息大大减少，使OSPF 可以适用于大规模的自治系统。

OSPF 仅当网络拓扑发生改变时，才向相邻路由器发送链路状态信息，相邻路由器得到信息后修改路由表，并将此信息从各端口发送给与它相邻的路由器（除来的端口外），最终使整个自治系统内所有路由器保持链路状态数据库同步，即全自治系统维持同一个网络拓扑图。

2 组播协议2.1 组播的地址组播相对于单播和广播而言，具有效率高，CPU 负载轻，冗余流量少的特点。

组播技术实验报告实验题目：组播技术实验报告摘要：本实验主要探讨组播技术在网络通信中的应用及其原理。

首先介绍了组播技术的基本概念和特点，然后通过搭建实验环境，进行了组播通信的实验，并分析了实验结果。

实验结果表明组播技术能够提高网络通信的效率和带宽利用率，并适用于一对多的通信场景。

最后，总结了本次实验的收获和存在的问题，并给出了改进方案。

关键词：组播技术、网络通信、效率、带宽利用率、一对多通信1. 引言随着互联网的发展，大量的数据需要在网络中传输。

传统的点对点通信方式在一对多的通信场景中存在效率低下、带宽利用率低等问题。

而组播技术可以有效解决这些问题，实现一对多的通信。

本实验旨在介绍组播技术的原理和应用，通过实验验证组播技术在网络通信中的优势。

2. 组播技术的基本概念和特点2.1 组播技术的基本概念组播技术是一种将数据从一个源节点发送给多个目的节点的网络通信方式。

源节点将数据报文发送到一个组播组地址，网络中的路由器将数据报文转发给加入了该组播组的目的节点。

组播技术基于IP协议实现，利用IP组播地址标识组播组。

组播组成员通过IGMP协议告知路由器它们加入了哪个组播组，路由器根据这些信息进行组播转发。

2.2 组播技术的特点(1) 效率高：组播技术通过一次数据传输实现了一对多的通信，避免了多次点对点通信的开销，提高了通信效率。

(2) 带宽利用率高：组播技术能够将数据报文在网络中共享，减少了网络拥塞和带宽浪费。

(3) 适用范围广：组播技术适用于多媒体传输、视频会议、在线直播等一对多的通信场景。

3. 实验环境的搭建本次实验采用了基于Linux系统的网络模拟器GNS3搭建实验环境，使用VirtualBox虚拟机作为实验主机。

实验主机通过网桥连接到GNS3的网络拓扑，与其他实验节点之间通过交换机连接。

实验中使用了Wireshark工具进行网络数据包捕获和分析。

4. 组播通信的实验设计4.1 实验拓扑设计本实验中的网络拓扑采用典型的组播通信场景，包括一个源节点和多个目的节点。

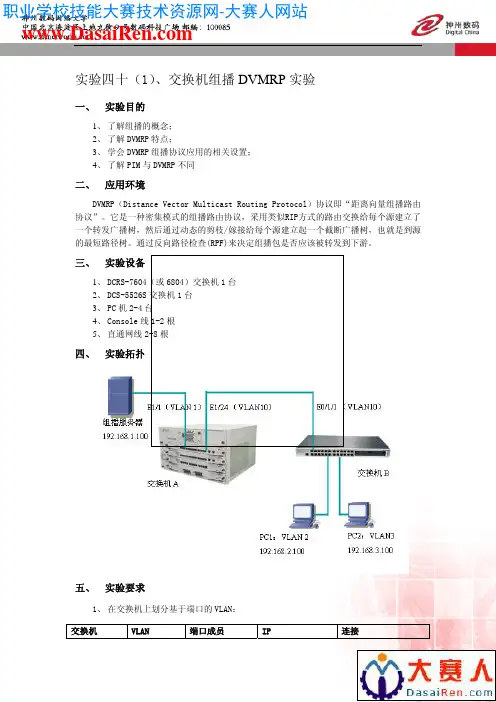

实验四十（1）、交换机组播DVMRP实验一、 实验目的1、了解组播的概念；2、了解DVMRP特点；3、学会DVMRP组播协议应用的相关设置；4、了解PIM与DVMRP不同二、 应用环境DVMRP（Distance Vector Multicast Routing Protocol）协议即“距离向量组播路由协议”。

它是一种密集模式的组播路由协议，采用类似RIP方式的路由交换给每个源建立了一个转发广播树，然后通过动态的剪枝/嫁接给每个源建立起一个截断广播树，也就是到源的最短路径树。

通过反向路径检查(RPF)来决定组播包是否应该被转发到下游。

三、 实验设备1、DCRS-7604（或6804）交换机1台2、DCS-5526S交换机1台3、PC机2-4台4、Console线1-2根5、直通网线2-8根四、 实验拓扑五、 实验要求1、在交换机上划分基于端口的VLAN：交换机 VLAN 端口成员 IP 连接交换机A 1 E1/1 192.168.1.1/24 192.168.1.100/24 交换机A 10 E1/24 192.168.10.1/24 交换机B e0/0/1交换机B 10 E0/0/1 192.168.10.2/24 交换机A e1/24交换机B 2 E0/0/2-4 192.168.2.1/24 192.168.2.100/24 交换机B 3 E0/0/5-8 192.168.3.1/24 192.168.3.100/242、PC1-PC4的都是组播客户端：在Video Server上运行组播服务器软件Acgen.exe，在PC1和PC2上运行组播客户端软件Acrec.exe，查看组播状态。

六、 实验步骤第一步：交换机全部恢复出厂设置，配置交换机的VLAN信息交换机A：DCRS-7604(Config)#vlan 10DCRS-7604(Config-Vlan10)#switchport interface ethernet 1/24Set the port Ethernet1/24 access vlan 10 successfullyDCRS-7604(Config-Vlan10)#exitDCRS-7604(Config)#int v 1DCRS-7604(Config-If-Vlan1)#%Feb 17 21:21:04 2006 %LINK-5-CHANGED: Interface Vlan1, changed state to UP%Feb 17 21:21:04 2006 %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to UPDCRS-7604(Config-If-Vlan1)#ip add 192.168.1.1 255.255.255.0DCRS-7604(Config-If-Vlan1)#exitDCRS-7604(Config)#int v 10DCRS-7604(Config-If-Vlan10)#%Feb 17 21:21:21 2006 %LINK-5-CHANGED: Interface Vlan10, changed state to UPDCRS-7604(Config-If-Vlan10)#ip add 192.168.10.1 255.255.255.0DCRS-7604(Config-If-Vlan10)#exitDCRS-7604(Config)#交换机B：DCRS-5526S(Config)#vlan 10DCRS-5526S(Config-Vlan10)#switchport interface ethernet 0/0/1Set the port Ethernet0/0/1 access vlan 10 successfullyDCRS-5526S(Config-Vlan10)#exitDCRS-5526S(Config)#vlan 2DCRS-5526S(Config-Vlan2)#switchport interface ethernet 0/0/2-4Set the port Ethernet0/0/2 access vlan 2 successfullySet the port Ethernet0/0/3 access vlan 2 successfullySet the port Ethernet0/0/4 access vlan 2 successfullyDCRS-5526S(Config-Vlan2)#exitDCRS-5526S(Config)#vlan 3DCRS-5526S(Config-Vlan3)#switchport interface ethernet 0/0/5-8Set the port Ethernet0/0/5 access vlan 3 successfullySet the port Ethernet0/0/6 access vlan 3 successfullySet the port Ethernet0/0/7 access vlan 3 successfullySet the port Ethernet0/0/8 access vlan 3 successfullyDCRS-5526S(Config-Vlan3)#exitDCRS-5526S(Config)#int v 1000:31:10: %LINK-5-CHANGED: Interface Vlan10, changed state to UP DCRS-5526S(Config-If-Vlan10)#ip add 192.168.10.2 255.255.255.0 DCRS-5526S(Config-If-Vlan10)#exitDCRS-5526S(Config)#int v 200:31:24: %LINK-5-CHANGED: Interface Vlan2, changed state to UP DCRS-5526S(Config-If-Vlan2)#ip add 192.168.2.1 255.255.255.0DCRS-5526S(Config-If-Vlan2)#exitDCRS-5526S(Config)#int v 300:31:42: %LINK-5-CHANGED: Interface Vlan3, changed state to UP DCRS-5526S(Config-If-Vlan3)#ip add 192.168.3.1 255.255.255.0DCRS-5526S(Config-If-Vlan3)#exitDCRS-5526S(Config)#第二步：使交换机互通交换机A：DCRS-7604(Config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2DCRS-7604(Config)#交换机B：DCRS-5526S(Config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1DCRS-5526S(Config)#第三步：启动DVMRP协议交换机A：DCRS-7604(Config)#int v 1DCRS-7604(Config-If-Vlan1)#ip dvmrp enableDCRS-7604(Config-If-Vlan1)#exitDCRS-7604(Config)#int v 10DCRS-7604(Config-If-Vlan10)#ip dvmrp enableDCRS-7604(Config-If-Vlan10)#DCRS-7604(Config-If-Vlan10)#exitDCRS-7604(Config)#交换机B：DCRS-5526S(Config)#int v 10DCRS-5526S(Config-If-Vlan10)#ip dvmrp enableDCRS-5526S(Config-If-Vlan10)#exitDCRS-5526S(Config)#int v 2DCRS-5526S(Config-If-Vlan2)#ip dvmrp enableDCRS-5526S(Config-If-Vlan2)#exitDCRS-5526S(Config)#int v 3DCRS-5526S(Config-If-Vlan3)#ip dvmrp enableDCRS-5526S(Config-If-Vlan3)#exitDCRS-5526S(Config)#验证配置show ip dvmrp mrouteshow dvmrp neighborshow ip dvmrp routeshow ip dvmrp tunnel七、 注意事项和排错DVMRP的一些重要特性是：1.用于决定反向路径检查信息的路由交换以距离向量为基础（方式与RIP相似）2. 路由交换更新周期性的发生（缺省为60秒）3. TTL上限＝32跳（而RIP是16）4.路由更新包括掩码，支持CIDR八、 配置序列交换机A：DCRS-7604#show runCurrent configuration:!hostname DCRS-7604!Vlan 1vlan 1!Vlan 10vlan 10!Interface Ethernet1/1!……Interface Ethernet1/24switchport access vlan 10!nterface Vlan1interface vlan 1ip address 192.168.1.1 255.255.255.0ip dvmrp enable!interface Vlan10interface vlan 10ip address 192.168.10.1 255.255.255.0ip dvmrp enableInterface Ethernet0ip route 0.0.0.0 0.0.0.0 192.168.10.2 !DCRS-7604#交换机B：DCRS-5526S#show runCurrent configuration:!hostname DCRS-5526S!Vlan 1vlan 1!Vlan 2vlan 2!Vlan 3vlan 3!Vlan 10vlan 10!Interface Ethernet0/0/1switchport access vlan 10!Interface Ethernet0/0/2switchport access vlan 2!Interface Ethernet0/0/3switchport access vlan 2!Interface Ethernet0/0/4switchport access vlan 2!Interface Ethernet0/0/5switchport access vlan 3!Interface Ethernet0/0/6switchport access vlan 3!Interface Ethernet0/0/7switchport access vlan 3Interface Ethernet0/0/8switchport access vlan 3!Interface Ethernet0/0/9!Interface Ethernet0/0/10……Interface Ethernet0/0/24!interface Vlan1interface vlan 1!interface Vlan2interface vlan 2ip address 192.168.2.1 255.255.255.0ip dvmrp enable!interface Vlan3interface vlan 3ip address 192.168.3.1 255.255.255.0ip dvmrp enable!interface Vlan10interface vlan 10ip address 192.168.10.2 255.255.255.0 ip dvmrp enable!ip route 0.0.0.0 0.0.0.0 192.168.10.1 !DCRS-5526S#九、 相关配置命令详解配置任务序列1、启动DVMRP（必须）2、配置和CISCO互通（可选）3、配置DVMRP辅助参数（可选）（1）配置DVMRP接口参数1）配置DVMRP report报文metric值2）配置DVMRP邻居超时时间（2）配置DVMRP全局参数1）配置DVMRP重传graft报文的时间间隔2）配置DVMRP发送probe报文的时间间隔3）配置DVMRP 发送report 报文的时间间隔 4）配置DVMRP 路由超时时间 4、 配置DVMRP 隧道 5、 关闭DVMRP 协议启动DVMRP 协议在DCRS 系列三层交换机上运行DVMRP 路由协议的基本配置很简单，只需在相应接口下打开DVMRP 开关即可。

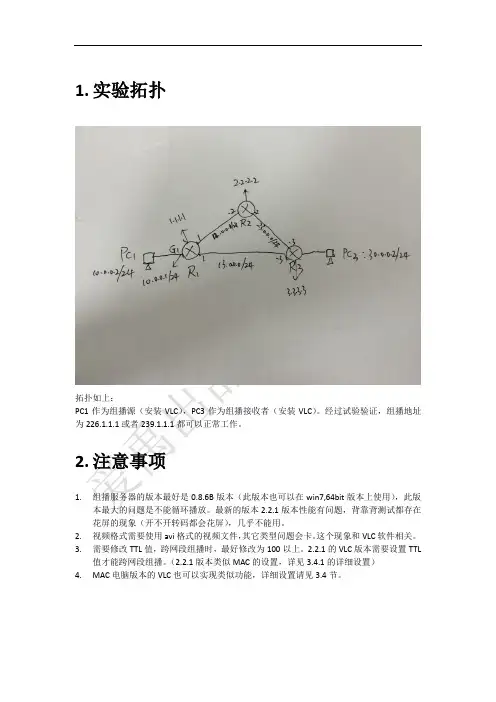

1.实验拓扑拓扑如上：PC1作为组播源（安装VLC），PC3作为组播接收者（安装VLC）。

经过试验验证，组播地址为226.1.1.1或者239.1.1.1都可以正常工作。

2.注意事项1.组播服务器的版本最好是0.8.6B版本（此版本也可以在win7,64bit版本上使用），此版本最大的问题是不能循环播放。

最新的版本2.2.1版本性能有问题，背靠背测试都存在花屏的现象（开不开转码都会花屏），几乎不能用。

2.视频格式需要使用avi格式的视频文件，其它类型问题会卡。

这个现象和VLC软件相关。

3.需要修改TTL值，跨网段组播时，最好修改为100以上。

2.2.1的VLC版本需要设置TTL值才能跨网段组播。

（2.2.1版本类似MAC的设置，详见3.4.1的详细设置）4.MAC电脑版本的VLC也可以实现类似功能，详细设置请见3.4节。

3.实验记录3.1.VLC的设置(0.8.6b版本)软件版本：服务器端最好使用0.8.6b版本，客户端使用2.2.1.0版本. 我在实验时，客户端使用0.8.6b的版本我这里出现了只有声音，没有图像的问题，但是换成2.2.1.0版本就没有问题。

没有深究，估计是VLC解码上的问题。

使用新版本2.2.1.0作为客户端就行了。

3.1.1.PC机VLC组播源端（服务器端）详细设置过程1.PC3打开VLC软件之前，R3并没有组播组记录。

打开VLC并且接收组播流后，VLC软件将会发出IGMP加入报文关闭VLC软件，将会受到离开组播组的报文使用向导创建组播串流视屏文件的格式必须选择AVI格式。

如果没有响应格式的视屏，请使用格式工厂软件来转换视屏格式。

此处的TTL设置非常重要。

串流后查看媒体信息统计，可以看到组播数据的流量大小。

（服务器端和客户端都可以查看，客户端没有串流的统计信息）下图是服务器端的信息。

3.1.2.PC机VLC组播接收端（客户端）详细设置过程设置组播地址和端口号服务器端的一致。

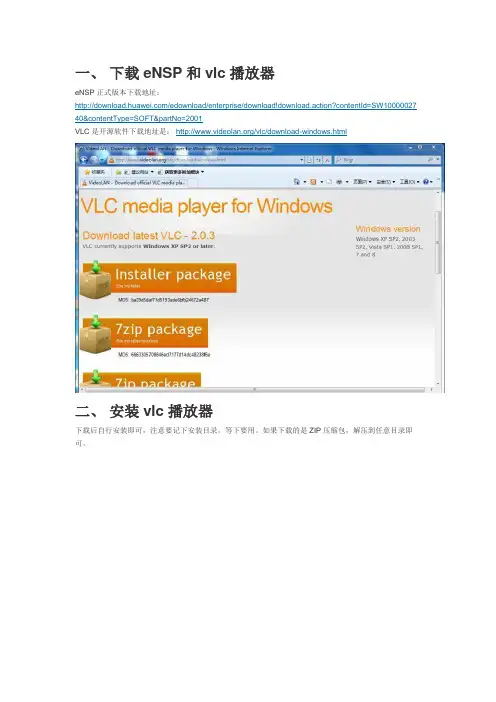

一、下载eNSP和vlc播放器eNSP正式版本下载地址：/edownload/enterprise/download!download.action?contentId=SW10000027 40&contentType=SOFT&partNo=2001VLC是开源软件下载地址是：/vlc/download-windows.html二、安装vlc播放器下载后自行安装即可，注意要记下安装目录，等下要用。

如果下载的是ZIP压缩包，解压到任意目录即可。

三、配置eNSP的vlc参数菜单->工具->选项->工具配置VLC后面指定你刚才安装的目录\vlc.exe四、如图搭建拓扑（也可自己定义，第一次推荐照着来）五、配置网络里的各设备1 路由器的配置（可以贴进去）：sysname ar1220multicast routing-enable # 全局开启组播功能的命令interface Ethernet0/0/0undo shutdownip address 192.168.200.1 255.255.255.0pim sm #接组播服务器的接口下配置pim为稀疏模式interface Ethernet0/0/1undo shutdownip address 192.168.100.1 255.255.255.0pim sm #接三层交换机的接口下配置pim为稀疏模式ospf 1 #配置OSPF保证路由器和交换机之间的单播路由互通 area 0.0.0.0network 192.168.100.0 0.0.0.255network 192.168.200.0 0.0.0.255pim #路由器上配置pim的c-bsr（候选自举路由器）和c-rp(候选汇聚点)c-bsr priority 10c-bsr Ethernet0/0/0 #pim稀疏模式配置c-bsr，用来集中通告rp(组播相关概念的详细说明请查HedEx) c-rp priority 10c-rp Ethernet0/0/0 #pim稀疏模式配置c-rp,用来选举rp2 交换机的配置（可以贴进去）sysname sw5700vlan batch 10 20 100 # 创建vlanmulticast routing-enable # 全局开启组播功能的命令interface Vlanif10ip address 192.168.10.1 255.255.255.0pim sm #vlanif 10接口下开启pim稀疏模式igmp enable #接组播客户端的接口开启igmp功能，默认是V2interface Vlanif20ip address 192.168.20.1 255.255.255.0pim sm #vlanif 20接口下开启pim稀疏模式igmp enable #接组播客户端的接口开启igmp功能，默认是V2interface Vlanif100ip address 192.168.100.100 255.255.255.0pim sm #vlanif 100接口下开启pim稀疏模式,此接口是接路由器的，可以不开igmp功能interface GigabitEthernet0/0/1port hybrid pvid vlan 100port hybrid untagged vlan 100interface GigabitEthernet0/0/2port hybrid pvid vlan 10port hybrid untagged vlan 10interface GigabitEthernet0/0/3port hybrid pvid vlan 20port hybrid untagged vlan 20ospf 1 #配置OSPF保证路由器和交换机之间的单播路由互通area 0.0.0.0network 192.168.10.0 0.0.0.255network 192.168.20.0 0.0.0.255network 192.168.100.0 0.0.0.2553配置MCS服务器配置好了就点“运行”，此时可以看以服务器的视频播放。

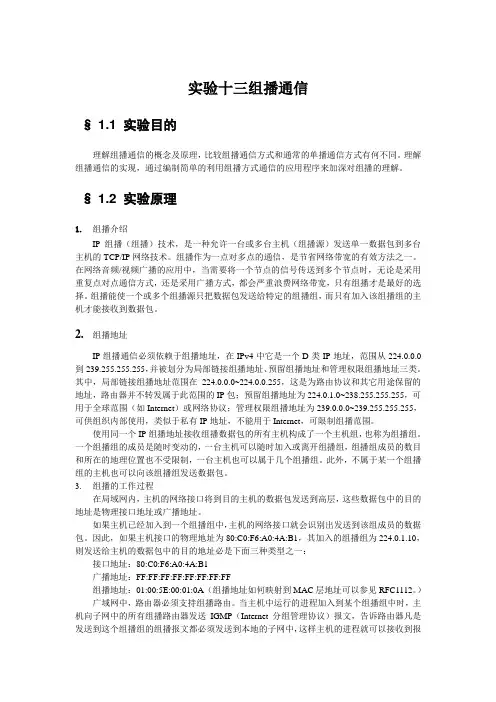

实验十三组播通信§ 1.1实验目的理解组播通信的概念及原理，比较组播通信方式和通常的单播通信方式有何不同。

理解组播通信的实现，通过编制简单的利用组播方式通信的应用程序来加深对组播的理解。

§ 1.2实验原理1.组播介绍IP组播（组播）技术，是一种允许一台或多台主机（组播源）发送单一数据包到多台主机的TCP/IP网络技术。

组播作为一点对多点的通信，是节省网络带宽的有效方法之一。

在网络音频/视频广播的应用中，当需要将一个节点的信号传送到多个节点时，无论是采用重复点对点通信方式，还是采用广播方式，都会严重浪费网络带宽，只有组播才是最好的选择。

组播能使一个或多个组播源只把数据包发送给特定的组播组，而只有加入该组播组的主机才能接收到数据包。

2.组播地址IP组播通信必须依赖于组播地址，在IPv4中它是一个D类IP地址，范围从224.0.0.0到239.255.255.255，并被划分为局部链接组播地址、预留组播地址和管理权限组播地址三类。

其中，局部链接组播地址范围在224.0.0.0~224.0.0.255，这是为路由协议和其它用途保留的地址，路由器并不转发属于此范围的IP包；预留组播地址为224.0.1.0~238.255.255.255，可用于全球范围（如Internet）或网络协议；管理权限组播地址为239.0.0.0~239.255.255.255，可供组织内部使用，类似于私有IP地址，不能用于Internet，可限制组播范围。

使用同一个IP组播地址接收组播数据包的所有主机构成了一个主机组，也称为组播组。

一个组播组的成员是随时变动的，一台主机可以随时加入或离开组播组，组播组成员的数目和所在的地理位置也不受限制，一台主机也可以属于几个组播组。

此外，不属于某一个组播组的主机也可以向该组播组发送数据包。

3.组播的工作过程在局域网内，主机的网络接口将到目的主机的数据包发送到高层，这些数据包中的目的地址是物理接口地址或广播地址。

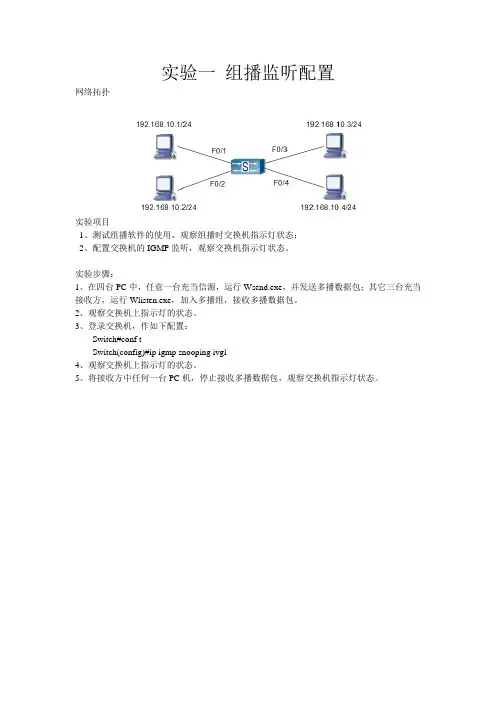

实验一组播监听配置网络拓扑实验项目1、测试组播软件的使用，观察组播时交换机指示灯状态；2、配置交换机的IGMP监听，观察交换机指示灯状态。

实验步骤：1、在四台PC中，任意一台充当信源，运行Wsend.exe，并发送多播数据包；其它三台充当接收方，运行Wlisten.exe，加入多播组，接收多播数据包。

2、观察交换机上指示灯的状态。

3、登录交换机，作如下配置：Switch#conf tSwitch(config)#ip igmp snooping ivgl4、观察交换机上指示灯的状态。

5、将接收方中任何一台PC机，停止接收多播数据包，观察交换机指示灯状态。

实验二PIM-DM配置网络拓扑实验项目1、配置PIM-DM；2、配置交换机的IGMP监听，观察交换机指示灯状态。

实验步骤：1、在信源运行Wsend.exe，并发送多播数据包；其它三台充当接收方，运行Wlisten.exe，加入多播组，接收多播数据包。

2、配置S3760交换机conf tvlan 10exitvlan 20exitvlan 30exitint f0/1sw ac vlan 10int f0/11sw m texitint f0/12sw m texitint vlan 10ip addr 192.168.10.254 255.255.255.0no shutexitint vlan 20ip addr 192.168.20.254 255.255.255.0no shutexitint vlan 30ip addr 192.168.30.254 255.255.255.0no shutexitip multicast-routingint vlan 10ip pim dense-modeexitint vlan 20ip pim dense-modeexitint vlan 30ip pim dense-modeexit3、配置S2328交换机：conf tvlan 10exitvlan 20exitint f0/1sw ac vlan 10exitint f0/2sw ac vlan 20exitint f0/11exitip igmp snooping ivglip igmp snooping vlan 10 mrouter interface f0/11ip igmp snooping vlan 20 mrouter interface f0/114、配置S2126交换机：conf tvlan 30exitint f0/1sw ac vlan 30exitint f0/11sw m tip igmp snooping ivglip igmp snooping vlan 30 mrouter interface f0/115、在信源发送多播数据包，在接收方加入该多播组，然后观察信源发送情况、接收方接收情况、交换机指示灯状态6、将某接收方停止接收多播数据包，观察交换机指示灯状态；继续接收多播数据包，再观察交换机指示灯状态。

基于子VLAN的组播VLAN配置举例1. 组网需求Router A通过端口GigabitEthernet1/0/1 连接组播源（Source），通过端口GigabitEthernet1/0/2 连接Switch A；Router A上运行IGMPv2，Switch A～Switch C上都运行版本2 的IGMP Snooping，并由Router A充当IGMP查询器。

组播源向组播组224.1.1.1 发送组播数据，Host A～Host D 都是该组播组的接收者（Receiver），分别属于VLAN 2～VLAN 5。

通过在Switch A 上配置基于子VLAN 的组播VLAN，使Router A 通过组播VLAN 向Switch A下分属不同用户VLAN 的主机分发组播数据。

2. 组网图3. 配置步骤(1)配置IP 地址请按照图配置各接口的IP地址和子网掩码，具体配置过程略。

(2)配置Router A# 使能IP 组播路由，在各接口上使能PIM-DM，并在主机侧端口GigabitEthernet1/0/2 上使能IGMP。

<RouterA> system-view[RouterA] multicast routing-enable[RouterA] interface gigabitethernet 1/0/1[RouterA-GigabitEthernet1/0/1] pim dm1-7[RouterA-GigabitEthernet1/0/1] quit[RouterA] interface gigabitethernet 1/0/2[RouterA-GigabitEthernet1/0/2] pim dm[RouterA-GigabitEthernet1/0/2] igmp enable(3)配置Switch A# 全局使能IGMP Snooping。

<SwitchA> system-view[SwitchA] igmp-snooping[SwitchA-igmp-snooping] quit# 创建VLAN 2～VLAN 5。

PIM SM组播实验一、实验拓扑图，如图1.1所示：图1.1 PIM SM组播实验二、实验说明：1．R1通过ping模拟组播源;2．R4为组员；3．全网运行ospf同步路由信息。

三、预配置：1.R1的预配置：Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#no ip do loRouter(config)#line 0Router(config-line)#no exec-tRouter(config-line)#logg sRouter(config-line)#Router(config-line)#ho R1R1(config)#int lo0R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#int s0/0R1(config-if)#ip add 12.0.0.1 255.255.255.0R1(config-if)#no sh2.R2的预配置：Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#no ip do loRouter(config)#line 0Router(config-line)#no exec-tRouter(config-line)#logg sRouter(config-line)#R2(config)#int lo0R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config-if)#int s0/0R2(config-if)#ip add 12.0.0.2 255.255.255.0R2(config-if)#no shR2(config-if)#int s0/1R2(config-if)#ip add 23.0.0.2 255.255.255.0R2(config-if)#no sh3.R3的预配置：Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#no ip do loRouter(config)#line 0Router(config-line)#no exec-tRouter(config-line)#logg sRouter(config-line)#Router(config-line)#ho R3R3(config)#int lo0R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#int s0/0R3(config-if)#ip add 34.0.0.3 255.255.255.0R3(config-if)#no shR3(config-if)#int s0/1R3(config-if)#ip add 23.0.0.3 255.255.255.0R3(config-if)#no sh4.R4的预配置：Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#no ip do loRouter(config)#line 0Router(config-line)#no exec-tRouter(config-line)#logg sRouter(config-line)#Router(config-line)#ho R4R4(config)#int lo0R4(config-if)#ip add 4.4.4.4 255.255.255.0R4(config-if)#int s0/0R4(config-if)#ip add 34.0.0.4 255.255.255.0R4(config-if)#no sh四、配置及调试过程：1.在各路由器上配置IGP同步路由信息：R1(config-router)#router-id 1.1.1.1R1(config-router)#network 0.0.0.0 0.0.0.0 area 0R2(config-if)#router os 1R2(config-router)#router-id 2.2.2.2R2(config-router)#net 0.0.0.0 0.0.0.0 a 0R3(config-if)#router os 1R3(config-router)#router-id 3.3.3.3R3(config-router)#net 0.0.0.0 0.0.0.0 a 0R4(config-if)#router os 1R4(config-router)#router-id 4.4.4.4R4(config-router)#net 0.0.0.0 0.0.0.0 a 02.配置RP：R2(config)#ip pim rp-address 2.2.2.2R3(config)#ip pim rp-address 2.2.2.23.接口下启用PIM-SM：R2(config)#int s0/0R2(config-if)#ip pim sparse-modeR2(config)#int s0/1R2(config-if)#ip pim sparse-modeR3(config)#int s0/0R3(config-if)#ip pim sparse-modeR3(config)#int s0/1R3(config-if)#ip pim sparse-mode4.配置R4使其接受224.1.1.1的流量：R4(config-if)#int s0/0R4(config-if)#ip igmp join-group 224.1.1.15.在R1上ping测试：R1(config-if)#do ping 224.1.1.1Type escape sequence to abort.Sending 1, 100-byte ICMP Echos to 224.1.1.1, timeout is 2 seconds:Reply to request 0 from 34.0.0.4, 68 msR4(config-if)#do debug ip icmpICMP packet debugging is onR4(config-if)#*Mar 1 01:27:34.563: ICMP: echo reply sent, src 34.0.0.4, dst 12.0.0.1 6.查看组播路由：R2(config-if)#do sh ip mroute 224.1.1.1IP Multicast Routing TableFlags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected, L - Local, P - Pruned, R - RP-bit set, F - Register flag,T - SPT-bit set, J - Join SPT, M - MSDP created entry,X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,U - URD, I - Received Source Specific Host Report, Z - Multicast TunnelY - Joined MDT-data group, y - Sending to MDT-data group Outgoing interface flags: H - Hardware switchedTimers: Uptime/ExpiresInterface state: Interface, Next-Hop or VCD, State/Mode(*, 224.1.1.1), 00:24:51/stopped, RP 2.2.2.2, flags: SIncoming interface: Null, RPF nbr 0.0.0.0Outgoing interface list:Serial0/1, Forward/Sparse, 00:14:37/00:02:39(12.0.0.1, 224.1.1.1), 00:00:56/00:03:27, flags: TIncoming interface: Serial0/0, RPF nbr 12.0.0.1Outgoing interface list:Serial0/1, Forward/Sparse, 00:00:56/00:02:39R3(config-if)# do sh ip mroute 224.1.1.1IP Multicast Routing TableFlags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected, L - Local, P - Pruned, R - RP-bit set, F - Register flag,T - SPT-bit set, J - Join SPT, M - MSDP created entry,X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,U - URD, I - Received Source Specific Host Report, Z - Multicast TunnelY - Joined MDT-data group, y - Sending to MDT-data group Outgoing interface flags: H - Hardware switchedTimers: Uptime/ExpiresInterface state: Interface, Next-Hop or VCD, State/Mode(*, 224.1.1.1), 00:14:41/stopped, RP 2.2.2.2, flags: SJCIncoming interface: Serial0/1, RPF nbr 23.0.0.2Outgoing interface list:Serial0/0, Forward/Sparse, 00:14:41/00:02:22(12.0.0.1, 224.1.1.1), 00:01:01/00:02:51, flags: JTIncoming interface: Serial0/1, RPF nbr 23.0.0.2Outgoing interface list:Serial0/0, Forward/Sparse, 00:01:01/00:02:227.查看RP映射：R2(config-if)#do sh ip pim rp map PIM Group-to-RP MappingsGroup(s): 224.0.0.0/4, Static RP: 2.2.2.2 (?)R3(config-if)#do sh ip pim rp map PIM Group-to-RP MappingsGroup(s): 224.0.0.0/4, StaticRP: 2.2.2.2 (?)。

组播的原理以及一些重点由于组播是基于UDP的，所以继承了UDP的缺点1、只能是尽力而为的传输，传输无保证（Best-effort delivery）2、没有拥塞避免机制，不像TCP有windows窗口（No congestion avoidance）3、会产生重复的报文（Duplicates）4、无序的、UDP包没有序列号（Out-of-sequence delivery）组播分为三个部分：源部分、组播树部分、接收部分。

组播的地址为224.0.0.0—239.255.255.255其中224.0.0.0-224.0.0.255作为保留地址，用作一些协议的特定组播地址；224.0.1.0-238.255.255.255作为共有组播地址，能够在公网上传递的；239.0.0.0-239.255.255.255作为私有的组播地址，不能够在公网上传递的。

其中公网的组播地址内又有233.0.0.0-233.255.255.255，这个是保留给每个AS的一组组播地址；232.0.0.0-232.255.255.255是给特定源地址做保留的。

组播和MAC地址的对应：组播MAC地址的前25位固定，IP地址的最后23位被映射到MAC地址的最后23位，前25位一定是01.00.5e.0这个0是二进制的0。

IGMPv1(每60S发送一次查询。

hold time :180second):只有两种报文：1.Query包：每60秒发一次由路由器发向224.0.0.1（所有节点）DIP：224.0.0.1 GROUP：0.0.0.02.Report包：主机回应Queries或主动发DIP:224.1.1.1 GROUP: 224.1.1.1IGMPv2: 多了一个查询者的概念和以下两种消息（每60s发送一次查询，holdtime：180s，查询者超时时间为120s）1.指定组查询消息Group-specific queryDIP: 224.1.1.1 GROUP:224.1.1.12.离组消息Leaving a GroupDIP: 224.0.0.2 GROUP:224.1.1.1查询者：当有多个路由器在同一个以太网段时，要先选出查询者（比最小IP地址），查询者超时时间默认是120S·Shortest-Path / Source Distribution Tree（源树）原理：在源树的分发形式中，网络会找一条从源到目标最近的路径来下发组播流量SPT（Shortest Path Tree）源树会在路由器上形成以下的组播条目：（S，G）（source，group）源树的优点：在信源和接收方之间创建一条最优的路径，可以最大限度的降低转发多播流的网络延迟。

is-is综合和组播实验总结两百字-回复【ISIS综合和组播实验总结】本篇文章将以ISIS综合和组播实验为主题，详细介绍实验过程、实验设计、实验结果及总结，并探讨其中的意义和启示。

一、实验过程ISIS（Intermediate System to Intermediate System）是一种常用的内部网关协议（IGP），它主要用于自治系统（AS）内部的路由选择。

组播（Multicast）技术是将数据包同时传输给一组特定的目标主机。

我们的实验将对ISIS综合和组播的相关技术进行探索和验证。

我们首先设置了两个路由器（Router1和Router2），并利用ISIS协议建立了它们之间的邻居关系。

然后，我们通过配置组播路由协议，实现了组播传输功能。

接下来，我们利用Ping命令测试了组播传输的可用性，并分析了传输效果。

二、实验设计我们的实验设计分为以下几个步骤：1. 设置ISIS协议：我们在Router1和Router2上分别配置ISIS协议，并设置它们之间的邻居关系。

2. 配置组播路由：我们通过配置组播路由协议，实现了在多播组之间的数据传输。

3. 发送组播数据：我们利用IP地址为组播组的方式，向特定组播组发送数据。

4. 测试组播传输：我们利用Ping命令测试组播传输的可用性和传输效果。

三、实验结果在实验过程中，我们成功地建立了ISIS协议和组播传输功能，并进行了相关的测试。

实验结果显示，ISIS协议能够有效地实现自治系统内部的路由选择，而组播技术能够实现多播组之间的数据传输。

在测试组播传输时，我们发现数据能够成功地从发送端传输到接收端，且传输延迟较小。

经过进一步的测试，我们发现即使在网络拓扑发生变化时，ISIS协议和组播技术仍能保持稳定，不会出现数据丢失或断线等问题。

四、总结通过本次实验，我们深入了解了ISIS综合和组播的相关技术及实现方法。

ISIS协议作为内部网关协议，为自治系统内部的路由选择提供了高效可靠的解决方案。

基于组播的音频通信程序多媒体通信实验报告多媒体通信是一种可以传输图像、音频和视频等多种形式媒体的通信方式。

在这个实验中，我们实现了基于组播的音频通信程序，并且进行了相应的测试和性能评估。

以下是本次实验的报告。

一、实验目的本次实验的主要目的是通过使用组播技术实现音频通信程序，并对其进行测试和性能评估，验证该通信程序的可行性和效率。

二、实验原理组播是一种一对多的通信方式，通过将数据广播到多个组播组中的成员，实现对多个终端的同时通信。

在本次实验中，我们使用组播来实现音频通信，从而实现多个用户之间的语音通话。

三、实验步骤1.搭建实验环境：创建一个音频通信的网络，包括发送端和接收端。

2.发送端：将音频数据编码并发送到指定的组播组。

3.接收端：从指定的组播组接收音频数据，并解码播放。

四、实验结果经过实验，我们成功实现了基于组播的音频通信程序，并进行了相关测试和性能评估。

1.网络连接稳定：在通信过程中，网络连接保持稳定，没有出现断连等异常情况。

2.音频传输流畅：音频的传输过程中，没有出现明显的延迟、卡顿等现象，保证了通信的实时性和流畅性。

3.多终端支持：我们成功实现了同时支持多个终端进行音频通信，并能正常接收和播放音频数据。

五、实验总结通过本次实验，我们深入了解了组播技术，并实现了基于组播的音频通信程序。

通过测试和性能评估，我们验证了该程序的可行性和效率。

与传统的点对点通信相比，组播通信可以实现对多个终端的同时通信，减少了网络的负载和带宽占用，提高了通信的效率和可靠性。

在实际应用中，基于组播的音频通信可以应用于多媒体会议、在线教育等场景，提供更好的用户体验和服务质量。

一、实验目的1. 理解组播技术的基本原理和组播通信的工作流程。

2. 掌握组播路由器的配置方法，实现组播数据在网络中的有效传输。

3. 通过实验验证组播技术在网络中的应用效果，提高网络传输效率。

二、实验仪器1. 交换机：3台2. 路由器：2台3. 主机：3台4. 组播路由器软件：1套5. 光纤跳线：若干6. 交换机配置终端：3台三、实验环境1. 实验室搭建一个局域网，包括3台交换机和2台路由器。

2. 3台主机分别连接到3台交换机上，形成一个局域网。

3. 路由器之间通过光纤跳线连接，实现不同局域网之间的数据传输。

四、实验步骤1. 组播路由器软件安装与配置（1）在组播路由器上安装组播路由器软件。

（2）配置组播路由器的基本参数，如IP地址、子网掩码等。

2. 组播源主机配置（1）在组播源主机上配置IP地址和子网掩码。

（2）配置组播源主机上的组播地址和端口。

3. 组播客户端主机配置（1）在组播客户端主机上配置IP地址和子网掩码。

（2）配置组播客户端主机上的组播地址和端口。

4. 组播路由器配置（1）在组播路由器上配置接口参数，如IP地址、子网掩码等。

（2）配置组播路由器上的组播路由表，实现组播数据在网络中的传输。

5. 组播测试（1）在组播源主机上运行组播测试程序，发送组播数据。

（2）在组播客户端主机上运行组播接收程序，接收组播数据。

五、实验结论1. 通过本次实验，成功搭建了一个组播网络环境，实现了组播数据在网络中的有效传输。

2. 组播技术在网络中具有以下优点：（1）提高网络传输效率，降低网络拥塞。

（2）实现多点广播，减少网络带宽占用。

（3）支持多种网络应用，如视频会议、在线直播等。

3. 实验过程中发现，组播路由器的配置对组播数据传输至关重要。

合理的组播路由器配置可以保证组播数据在网络中的高效传输。

4. 组播技术在网络中的应用前景广阔，有望成为未来网络通信的重要技术之一。

六、反思体会1. 通过本次实验，加深了对组播技术原理和组播通信工作流程的理解。

组播实验一实验目的1)理解Multicast的一些基本概念。

2)掌握pim dense-mode的基本配置。

3)理解pim dense-mode的flood和prune过程。

4)理解 pim dense-mode 的assert机制5)掌握cgmp的配置，及其优点。

6)掌握pim sparse-mode的基本配置。

二、实验拓扑和器材Server 192.168.5.x拓扑如上所示，需要路由器四台、交换机一台，主机三台（一台能作组播的服务器，需要Server级的windows操作系统）。

三、实验原理1．组播基本原理Multicast应用在一点对多点、多点对多点的网络传输中，可以大大的减少网络的负载。

因此，Multicast广泛地应用在流媒体的传输、远程教学、视频/音频会议等网络应用方面。

Multicast采用D类IP地址，即224.0.0.0~239.255.255.255。

其中224.0.0.0~224.0.0.255是保留地址，239.0.0.0~239.255.255.255是私有地址，类似于unicast的私有地址。

Multicast的IP地址与MAC地址的映射：MAC地址有48位，前面24位规定为01-00-5E，接着一位为0，后面23位是IP地址的后23位。

路由器间要通过组播协议（如DVMRP、MOSPF、PIM）来建立组播树和转发组播数据包。

组播树有两类：源树和共享树。

多播时，路由器采用组管理协议IGMP来管理和维护主机参与组播。

IGMP协议v1中，主机发送report包来加入组；路由器发送query包来查询主机（地址是224.0.0.1），同一个组的同一个子网的主机只有一台主机成员响应，其它主机成员抑制响应。

一般路由器要发送3次query包，如果3次都没响应，才认为组超时（约3分钟）。

IGMPv2中，主机可以发送leave信息给路由器（地址224.0.0.2）；路由器收到信息后，发送一个特别的query包，在3秒内没收到组成员响应，就认为组超时。

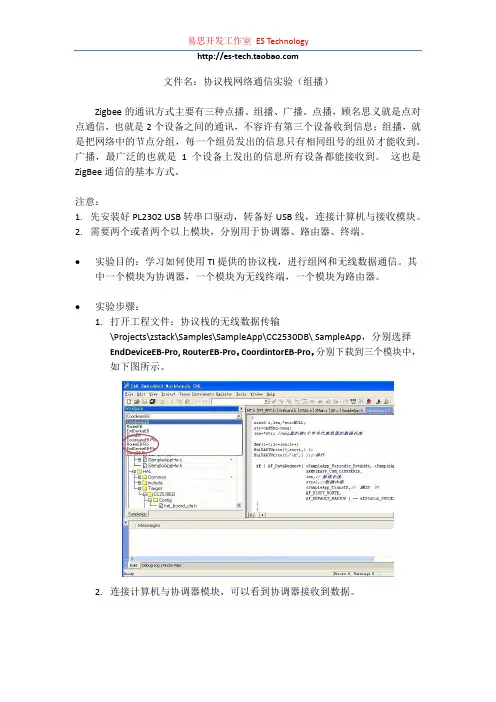

6.6 ZigBee多跳组播在实际生活应用中，读者可能会遇到这样的问题：需要对特定的工程对象实现分组管理。

如在医院中的医疗病房中，病人患病情况类型是不同的，年龄组分布也不尽相同。

如果需要对特定分组的患者利用ZigBee网络通知相关消息，组播技术可以很方便地完成上述任务。

ZigBee网络中的节点分组，只有相同组号的组员才能收到每一个组员发出的消息。

即工作组内设备可以接收组播数据包，而组外设备将无法接收，可实现对特定设备的分组管理。

本节我们在TI官方例程SampleApp的基础上，定义了两个不同的分组对象。

设备可以通过按键选择加入特定分组，并且可以同时存在两个分组中。

当组内设备接收到按键组播消息后，连接在设备上的蜂鸣器发出“滴滴滴滴”的声音，并且LED灯闪烁，表示接收到组播消息。

实验目的与器材1）实验目的◆学习ZigBee协议的组播技术。

◆加深对Z-Stack2007/Pro协议栈的应用层流程认识。

◆学会使用蜂鸣器，并利用LED灯控制函数控制蜂鸣器。

2）实验器材◆4个CC2530开发套件（1个协调器模块，3个路由器模块）。

◆4个蜂鸣器。

实验原理与步骤1．硬件介绍1）蜂鸣器蜂鸣器是一种结构非常简单的电子讯响器，采用直流电压供电，常被用于电子产品中的如图所示，蜂鸣器的工作原理非常简单，主要由发声器、三极管和电阻组成。

单片机I/O驱动能力不能够使蜂鸣器发音。

所以，三极管用来放大驱动电流。

如果电阻R输出是高电平，三极管导通，集电极的电流能够使得蜂鸣器发声。

当输出为低电平，三极管截止，蜂鸣器没有电流通过，不会发声。

如果输出为方波，通过控制方波的频率，蜂鸣器也能够产生简单的音乐。

2．程序流程组播通信寻址使用16 位多播组I D完成。

多播组是所有已登记在同一个多播组ID 下节点的集合。

一个多播信息发送给一个特定的目标组，即多播表中该组ID 所列的所有设备。

组播数据帧既可以由目标多播组的成员在网络中传播，也可以由非目标多播组成员在网络中传播。
