废气颗粒物采样

固定污染源废气监测颗粒物采样方法...固定污染源废气监测是环境监测工作中最常见的工作任务之一，而颗粒物采样又是其中最常见的一种。

本篇内容讲讲固定污染源废气监测颗粒物采样方法的选择。

目前固定污染源废气监测颗粒物主要的采样方法依据有：1.《固定污染源废气低浓度颗粒物的测定重量法》（HJ 836-2017）2.《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）及其修改单3.《固定污染源废气监测技术规范》（HJ/T 397-2007）其中《固定污染源废气监测技术规范》（HJ/T 397-2007）可以看做是《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）的更新版，其内容基本一致，只是《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）也是在用版本而已。

这两个都是属于监测技术规范。

2017年12月19日原环境保护部发布了《固定污染源废气低浓度颗粒物的测定重量法》（HJ 836-2017）用于规范固定污染源废气中低浓度颗粒物的测定方法。

这个属于监测分析方法。

这三个都是可以用来监测颗粒物，那么应该如何确定应用范围？为了明确区分范围，生态环境部发布《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）修改单，有了明确的规定：增加“1.3 在测定固定污染源排气中颗粒物浓度时，浓度小于等于20 mg/m3 时，适用HJ 836（《固定污染源废气低浓度颗粒物的测定重量法》）；浓度大于20 mg/m3且不超过50 mg/m3时，本标准与HJ 836 同时适用。

采用本标准测定浓度小于等于20mg/m3 时，测定结果表述为'< 20 mg/m3”。

《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）修改单那么修改单发布后，固定污染源废气监测颗粒物采样就要按照相应的测定浓度选择相应的采样方法。

大气颗粒物采样器原理
大气颗粒物采样器是用于收集大气中的颗粒物，以便分析颗粒物的组成和浓度的仪器。

其工作原理可以简要概括为以下几个步骤：
1. 空气引入：大气颗粒物采样器通常通过一个进气口将环境空气引入到采样器中。

进气口通常带有一个过滤器，以防止较大的颗粒物进入采样器内部，从而保护采样装置。

2. 分离：引入的空气在采样器内部经过一系列的分离装置。

其中最常用的分离装置是采样头旁流器或撞击器。

这些装置可以将空气中的颗粒物与气态物质分离开来。

3. 采集：一旦颗粒物与气态物质被分离开来，颗粒物需要被采集并收集起来。

采样器通常使用一种或多种采集介质，如过滤器或沉积器，来捕捉颗粒物。

这些采集介质可以是具有特定颗粒物捕捉能力的材料。

4. 测量：采集的颗粒物需要进行后续的测量和分析。

常用的方法包括重量法、显微镜观察和化学分析等。

这些方法可以确定颗粒物的质量、分布和化学成分等信息。

需要注意的是，不同的大气颗粒物采样器可能会使用不同的原理和采样方式，但基本的工作原理通常是相似的。

最终采集到的颗粒物样品可以用于环境污染监测、健康影响研究、大气模型验证等领域。

无组织颗粒物采样工作步骤遵循依据：《环境空气质量手工监测技术规》HJ/T194-2005《空气和废气监测分析方法》第四版《大气污染物无组织排放监测技术规导则》HJ/T55-2000一、采样前准备工作：1、被测单位基本情况1.1被测单位的名称、性质和立项建设时间被测单位的名称应采用全称，与单位公章所示名称相同。

单位的性质是指该企业属企业单位还是事业单位；所属行业和企业规模（大、中、小）。

了解被测单位立项建设的时间，是为了确定其应执行现有源还是新建源的排放标准。

1.2主要原、辅材料和主、辅产品，相应用量和产量等应重点调查用量大，并可能产生大气污染物的材料和产品。

应列表说明，并予以必要的标注。

1.3单位平面布置图标出基本方位；车间和其他主要建筑物的位置，名称和尺寸；有组织排放和无组织排放口及主要参数，单位周界围墙的高度和性质（封闭性或通风性），单位区域的主要地形变化等。

还应对单位周界外的主要敏感点，包括：影响气流运动的建筑物和地形分布；有无排放被测污染物的源存在等进行调查。

2、被测无组织排放源的基本情况调查除排放污染的种类和排放速率（估计值）之外，还应重点调查被测无组织排放口形状、尺寸、高度及其处于建筑物的具体位置等，应有无组织排放口及其所在建筑物的照片。

3排放源所在区域的气象资料调查4、监测资料和仪器设备准备4.1监测资料准备GB16297-1996和本标准是无组织排放监测最主要的技术依据；由固定源排放的污染物标准分析方法中有关无组织排放的采样方法和样品分析方法是最主要的方法依据，必须在监测前阅读和理解其中的有关部分。

4.2现场方向、风速测定仪器准备使用便携式风速风向仪，仪器应通过计量监督部门的性能检定合格，并在使用前作必要调试和检查。

4.3采样仪器和试剂准备按照被测物质的对应标准分析方法中有关无组织监测的采样部分所规定的仪器设备和试剂作好准备。

二、无组织排放废气监测的采样原则：1、要依照法定手续确定边界，若无法定手续则按目前的实际边界确定，有争议时，按项目和地方环保部门确定。

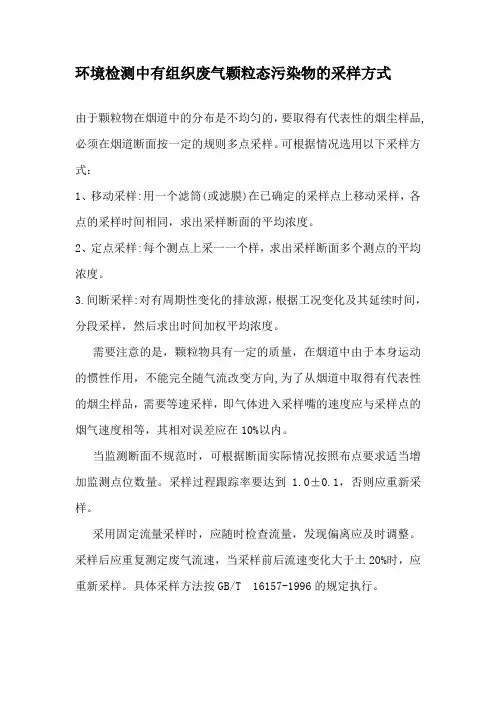

环境检测中有组织废气颗粒态污染物的采样方式
由于颗粒物在烟道中的分布是不均匀的，要取得有代表性的烟尘样品,必须在烟道断面按一定的规则多点采样。

可根据情况选用以下采样方式：
1、移动采样:用一个滤筒(或滤膜)在已确定的采样点上移动采样，各点的采样时间相同，求出采样断面的平均浓度。

2、定点采样:每个测点上采一一个样，求出采样断面多个测点的平均浓度。

3.间断采样:对有周期性变化的排放源，根据工况变化及其延续时间，分段采样，然后求出时间加权平均浓度。

需要注意的是，颗粒物具有一定的质量，在烟道中由于本身运动的惯性作用，不能完全随气流改变方向,为了从烟道中取得有代表性的烟尘样品，需要等速采样，即气体进入采样嘴的速度应与采样点的烟气速度相等，其相对误差应在10%以内。

当监测断面不规范时，可根据断面实际情况按照布点要求适当增加监测点位数量。

采样过程跟踪率要达到 1.0±0.1，否则应重新采样。

采用固定流量采样时，应随时检查流量，发现偏离应及时调整。

采样后应重复测定废气流速，当采样前后流速变化大于土20%时，应重新采样。

具体采样方法按GB/T 16157-1996的规定执行。

常见废气项目采样时间参考（截止2024.1.1）类别检测项目标准采样时长×流量采样容器保存方式有组织废气颗粒物GB/T16157-1996等速采样；每个预测圆环*3分钟以上、三次总计1m3。

玻璃纤维滤筒滤筒盒密闭低浓度颗粒物HJ836-2017等速采样；一个样至少1m3采样头密闭二氧化硫HJ57-2017数据稳定后，一般5~15min均值。

很特殊1min值测多次。

采样前、后标气校准示值误差5%内合格。

氮氧化物HJ693-2014烟气黑度HJ1287—202330min一次。

30min内出现累计时间超过2min的最大林格曼黑度级计。

氨HJ533-200920min*0.5L/min(50ml）多孔玻板吸收瓶2~5℃7d 硫化氢（第四版书）P47620min*0.5L/min(10ml）大型气泡吸收管避光8h 氯化氢HJ549-201620min*0.5L/min(50ml）冲击式吸收瓶4℃下48h/7d 硫酸雾HJ544-2016等速采样20min(50ml）冲击式吸收瓶0-4℃冷藏油烟HJ1077-2019等速采10min*5个样金属滤筒低温7d非甲烷总烃HJ38-2017加热枪120℃采至少1L气袋避光常温48h VOC HJ734-2014（24种）20min*30mL/min吸附管4℃避光7d 氟化物HJ/T67-2001尘氟和气氟共存等速采样；气氟：1L/min，采样20min常温保存7d 氟化氢HJ688-201320min*1.0L/min(50ml）p气泡吸收瓶常温保存14d 金属类/等速采样建议20min/至少0.6m3滤筒/无组织废气总悬浮颗粒物HJ1263-202260min*100L/min玻璃纤维滤膜密闭30d 氨HJ533-200960min*1L/min(10ml）多孔玻板吸收瓶2~5℃7d 硫化氢（第四版书）P17360min*1L/min(10ml）大型气泡吸收管避光8h 氟化物HJ955-201860min*50L/min磷酸氢二钾浸渍滤膜密闭40d 氯化氢HJ549-201660min*1L/min(10ml）冲击式吸收瓶4℃下48h/7d 硫酸雾HJ544-201660min*100L/min石英纤维滤膜0-4℃冷藏非甲烷总烃HJ604-2017至少1L气袋避光常温48h *臭气浓度HJ1262-2022至少10L气袋24h二氧化硫HJ482-2009及修改单60min*0.5L/min(10ml）多孔玻板吸收瓶避光氮氧化物HJ479-2009及修改单60min*0.4L/min(10ml）多孔玻板吸收瓶0~4℃3d 苯系物HJ584-201060min*0.2L/min活性碳管-20℃1d VOC HJ644-2013（35种）60min*40mL/min吸附管4℃避光7d。

环境空气和废气中各项目监测采样细则一、引言二、监测项目和方法1.环境空气监测项目：-悬浮颗粒物（PM10和PM2.5）的监测可采用物理或化学方法，如滤膜法、激光散射法等。

-有毒有害气体的监测常采用气相色谱法、质谱法等。

2.废气监测项目：-二氧化硫（SO2）和氮氧化物（NOx）的监测可采用化学分析法。

-悬浮颗粒物（PM10和PM2.5）的监测可采用重量法。

1.采样地点选择：-环境空气监测应选择在城市工业区、交通干道、生活污染源附近等代表性地点进行采样。

-废气监测应选择在企业的烟囱或废气排放点附近进行采样。

2.采样设备和方法：-环境空气监测中，可采用高空采样装置进行悬浮颗粒物的采样，采样口要避免阳光直射和降水。

-废气监测中，可采用烟气混合器或小型分析仪器进行采样，采样管道应尽量避免冷凝和反应。

3.采样时间和频率：-环境空气监测中，可根据不同监测项目的要求，选择不同的监测时间和频率，如每小时或每天监测一次。

-废气监测中，一般要求连续监测一段时间，如24小时或48小时。

4.采样量和容器：-环境空气监测中，根据不同监测项目的要求，选择适当的采样量和采样容器，如玻璃瓶、塑料瓶等。

-废气监测中，采样量要足够，一般不少于200毫升，采样容器一般选择玻璃瓶。

5.采样前准备和现场质控：-采样前需对采样设备进行清洗和校准，保证采样结果的准确性和可靠性。

-采样现场需进行现场质控，如记录环境温度、湿度等环境条件，以备后续分析参考。

四、采样记录和数据处理1.采样记录：-在每次采样时，需记录采样时间、地点、天气状况等相关信息，并编号标识采样容器。

-采样结束后，及时将采样记录整理和归档，以备后续数据分析和研究使用。

2.数据处理：-采样后的样品需送实验室进行分析，获得监测项目的浓度数据。

-对于环境空气监测，可采用数据平均、趋势分析等方法进行数据处理和结果呈现。

-对于废气监测，可根据监测项目的标准要求，对监测结果进行评估和判定。

五、结论环境空气和废气中各项目的监测采样是环境保护和人类健康的重要环节。

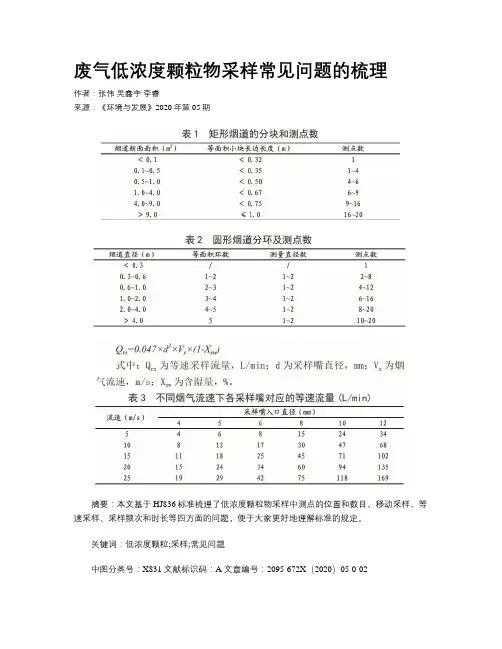

废气低浓度颗粒物采样常见问题的梳理作者：张伟吴鑫宇李睿来源：《环境与发展》2020年第05期摘要：本文基于HJ836标准梳理了低浓度颗粒物采样中测点的位置和数目、移动采样、等速采样、采样频次和时长等四方面的问题，便于大家更好地理解标准的规定。

关键词：低浓度颗粒;采样;常见问题中图分类号：X831 文献标识码：A 文章编号：2095-672X（2020）05-0-02DOI：10.16647/15-1369/X.2020.05.077Combating common problems in sampling low concentration particulates of exhaust gasZhang Wei，Wu Xinyu，Li Rui（Huaian Environmental Monitoring Center of Jiangsu Province，Huaian Jiangsu 223001，China）Abstract：Based on the HJ836 standard， this article sorts out the four aspects of the location and number of measurement points，sampling， isokinetic sampling， sampling frequency，and duration in low-concentration particulate matter sampling， so that everyone can better understand the standards.Key words：Low concentration particles;Sampling;Common problems近几年，国家提出了“推进燃煤电厂低浓度排放改造”，其中要求颗粒物的排放不高于10mg/m3。

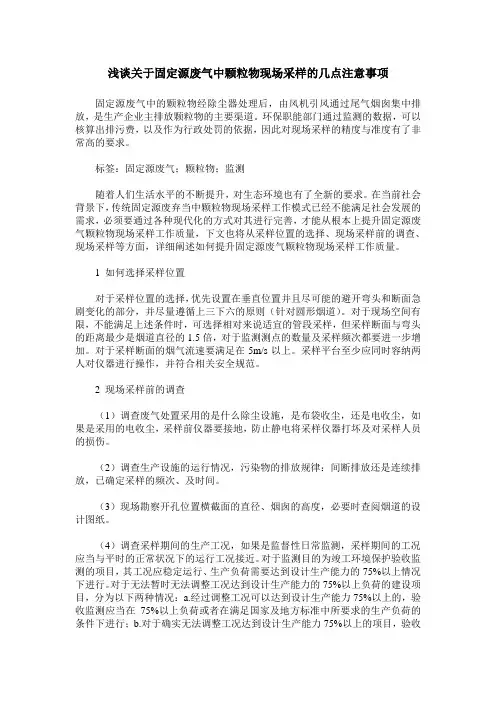

浅谈关于固定源废气中颗粒物现场采样的几点注意事项固定源废气中的颗粒物经除尘器处理后，由风机引风通过尾气烟囱集中排放，是生产企业主排放颗粒物的主要渠道。

环保职能部门通过监测的数据，可以核算出排污费，以及作为行政处罚的依据，因此对现场采样的精度与准度有了非常高的要求。

标签：固定源废气；颗粒物；监测随着人们生活水平的不断提升，对生态环境也有了全新的要求。

在当前社会背景下，传统固定源废弃当中颗粒物现场采样工作模式已经不能满足社会发展的需求，必须要通过各种现代化的方式对其进行完善，才能从根本上提升固定源废气颗粒物现场采样工作质量，下文也将从采样位置的选择、现场采样前的调查、现场采样等方面，详细阐述如何提升固定源废气颗粒物现场采样工作质量。

1 如何选择采样位置对于采样位置的选择，优先设置在垂直位置并且尽可能的避开弯头和断面急剧变化的部分，并尽量遵循上三下六的原则（针对圆形烟道）。

对于现场空间有限，不能满足上述条件时，可选择相对来说适宜的管段采样，但采样断面与弯头的距离最少是烟道直径的1.5倍，对于监测测点的数量及采样频次都要进一步增加。

对于采样断面的烟气流速要满足在5m/s以上。

采样平台至少应同时容纳两人对仪器进行操作，并符合相关安全规范。

2 现场采样前的调查（1）调查废气处置采用的是什么除尘设施，是布袋收尘，还是电收尘，如果是采用的电收尘，采样前仪器要接地，防止静电将采样仪器打坏及对采样人员的损伤。

（2）调查生产设施的运行情况，污染物的排放规律：间断排放还是连续排放，已确定采样的频次、及时间。

（3）现场勘察开孔位置横截面的直径、烟囱的高度，必要时查阅烟道的设计图纸。

（4）调查采样期间的生产工况，如果是监督性日常监测，采样期间的工况应当与平时的正常状况下的运行工况接近。

对于监测目的为竣工环境保护验收监测的项目，其工况应稳定运行、生产负荷需要达到设计生产能力的75%以上情况下进行。

对于无法暂时无法调整工况达到设计生产能力的75%以上负荷的建设项目，分为以下两种情况：a.经过调整工况可以达到设计生产能力75%以上的，验收监测应当在75%以上负荷或者在满足国家及地方标准中所要求的生产负荷的条件下进行；b.对于确实无法调整工况达到设计生产能力75%以上的项目，验收监测的开展应当在主体工程稳定、环保设施运行正常，并且征得环保主管部门同意的情况下进行，同时对实际监测时的工况进行注明。

环境监测空气废气现场采样技术要求首先，空气和废气的采样方法有不同的选择。

例如，常见的空气采样方法包括活性气体采样、吸附管采样、整流采样等。

活性气体采样常用于测量大气中一氧化氮、二氧化氮等活性气体的浓度，吸附管采样常用于测量有机污染物等，整流采样常用于测量悬浮颗粒物。

对于废气的采样方法，根据具体的废气组分和特点，选择合适的取样方法。

例如，对于高温废气的采样，可以采用雾化冷却取样、膜取样等方法。

其次，采样设备的选择是环境监测中的关键环节。

对于空气采样，需要选择适用于不同空气组分的采样设备。

常见的采样设备包括活性气体采样器、吸附管、整流器、高速采样器等。

活性气体采样器通常由高精度流量计、雾化器、储气瓶、分离器等组成，能够精确地调节采样流量和湿度等参数。

吸附管采样设备由吸附管、采样泵、流量计等组成，能够对吸附管进行定量的采样。

整流器则可以通过调整采样气流流速和方向，实现对颗粒物的采样。

高速采样器则适用于快速采集空气中的瞬时浓度。

对于废气采样，需要选择适用于不同废气组分和条件的取样设备。

常见的废气采样设备包括直接取样系统、间接取样系统、吸附管取样系统等。

直接取样系统通常由取样探头、管道、吸附剂等组成，适用于高浓度、高温、高湿度等废气的取样。

间接取样系统则通过取样探头采集废气样品，再通过泵等设备将其送至后续分析设备进行分析。

吸附管取样系统则使用吸附管对目标物质进行吸附采样，再通过热解或溶剂提取等方法进行后续分析。

最后，采样流量是环境监测中重要的技术指标之一、采样流量是指单位时间内通过采样设备或取样探头的气体体积。

采样流量需要根据具体监测要求和采样设备的特性进行选择和调整。

在进行空气和废气采样时，采样流量的选择要符合监测方法和标准的要求，并且要保证采样流量的稳定性和准确性。

通常，空气采样流量范围为0.1-5L/min，废气采样流量范围为0.3-5L/min。

总结起来，环境监测空气、废气现场采样技术要求包括采样方法的选择、采样设备的选择和采样流量的调整。

HJ8362017固定污染源废气低浓度颗粒物的测定重量法一、概述HJ8362017标准是针对固定污染源废气中低浓度颗粒物的测定方法，采用重量法进行测量。

本方法适用于环境监测、污染源排放监测等领域，旨在为我国大气污染防治提供技术支持。

二、原理重量法测定低浓度颗粒物的原理是将一定体积的废气通过采样器收集在已知质量的滤膜上，经过一定时间的采样，取出滤膜，将其烘干、称重，计算颗粒物的质量浓度。

该方法简单、可靠，具有较高的准确性和精密度。

三、仪器与试剂1. 仪器：采样器、滤膜（符合HJ8362017标准要求）、天平（感量0.01mg）、烘箱、镊子、剪刀等。

2. 试剂：无水乙醇、去离子水等。

四、采样与操作步骤1. 采样前准备：确保采样器运行正常，滤膜无破损、无污染。

2. 安装滤膜：将滤膜放入采样器的采样头内，确保滤膜平整、无皱褶。

3. 设定采样参数：根据污染源排放特点，设定采样流量、采样时间等参数。

4. 开始采样：启动采样器，按照设定参数进行采样。

5. 采样结束：到达设定采样时间后，关闭采样器，取出滤膜。

6. 滤膜处理：将采样后的滤膜放入烘箱中，以105±5℃的温度烘干2小时。

7. 称重：将烘干后的滤膜放入天平称重，记录质量。

五、结果计算与表示1. 计算颗粒物质量浓度：根据采样体积、滤膜质量差，计算颗粒物的质量浓度。

2. 结果表示：颗粒物质量浓度以毫克/立方米（mg/m³）表示，保留三位有效数字。

六、注意事项1. 采样过程中，确保采样器运行稳定，避免滤膜破损。

2. 滤膜在运输、储存过程中，避免受潮、污染。

3. 烘干滤膜时，温度、时间需严格控制，以保证测量准确性。

4. 称重前，确保天平校准，避免称重误差。

5. 在实际操作过程中，严格遵循HJ8362017标准，确保监测数据准确可靠。

七、质量控制与保证1. 人员培训：参与采样和实验室分析的人员应接受专业培训，熟悉HJ8362017标准的要求和操作流程。

环境空气与废气中各项目监测采样细则改1.导言为了准确监测和评估环境空气与废气中的各项目污染物含量，保护环境和人民健康，本文对环境空气与废气中各项目的监测采样细则进行改进和完善。

2.监测项目3.监测方法根据监测项目的不同特性和浓度范围，采用不同的监测方法。

3.1颗粒物（PM2.5、PM10）：采用高效颗粒物采样器，根据国家标准进行采样和测量。

3.2二氧化硫（SO2）：采用紫外分光光度法或电化学法进行测量，确保测量准确性和可靠性。

3.3氮氧化物（NOx）：采用化学吸收法或化学荧光法进行测量，根据监测区域的要求进行选择。

3.4挥发性有机物（VOCs）：采用气相色谱质谱联用法（GC-MS）进行测量，保证样品的完整性和准确性。

3.5氨气（NH3）：采用化学吸收法或电化学法进行测量，根据监测区域的要求进行选择。

3.6一氧化碳（CO）：采用红外吸收法或化学发光法进行测量，确保测量结果的准确性和可靠性。

4.采样细则4.1采样点设置：根据监测区域的布局和污染源分布情况，合理选择采样点，并确保采样点的代表性和充分性。

4.2采样时间：对于连续性监测，采样时间应持续24小时，以获取全天不同时段的监测数据。

对于间歇性监测，根据监测要求和污染源特点确定采样时间。

4.3采样频次：根据监测要求和污染物浓度变化情况，合理确定采样频次。

对于重点监测污染物，采样频次应增加，以确保监测数据的准确性和可靠性。

4.4采样装置：根据监测项目的要求，选择合适的采样装置，并确保其无污染、无漏气。

4.5采样量：对于颗粒物和气体污染物，根据监测要求和样品分析方法，确定合理的采样量，并保证样品的充分性和代表性。

4.6采样记录：在采样过程中，对于每个采样点，应详细记录采样时间、采样方法、采样装置、采样量等信息，以便后续数据分析和评估。

5.质量控制5.1校准和验证：定期对监测设备进行校准和验证，确保其测量准确性和可靠性。

5.2质控样品：全程携带质控样品，进行质控分析，以评估监测数据的质量。

污染源废气监测中气流稳定度与颗粒物等速采样关系浅析摘要：我国污染源废气监测工作开展多年，但颗粒物（参照颗粒物）等速采样在实际操作过程中尚缺乏严格的质量保证措施和手段。

为提高颗粒物样品采集结果的准确度和代表性，通过对等速采样现场测试经验的总结和思考，分析烟气稳定度与监测结果的关系，提出颗粒物等速采样质控强化手段，并对部分现行主流采样设备提出改进设想。

关键词：废气监测；质量保证；气流稳定度长期以来，我国污染源废气排放监测中，颗粒物主流采样方法是等速采样。

有关固定污染源废气排放监测的技术规范（例如GB16157-1996）或教材类书籍（例如《空气和废气监测分析方法》）等，都针对颗粒物以及类似颗粒物样品（包括硫酸雾和某些重金属）等速采样和排气参数监测提出了质控要求，其中极为重要的一条就是采样枪上的皮托管与烟气气流的方向保持相对，偏差角度不能超过10°，其机理就是基于等速采样原理，即采样抽气流速与烟道流速保持一致，从而使取得的样品颗粒物浓度接近排气管道中的颗粒物实际浓度。

不难理解，准确的采样方向是极为关键的要素，在准确的方向基础上才能获得较为准确排气流速，才能实现等速采样，最终才能获得烟道内最接近真实的颗粒物监测结果[1]。

1、废气检测采样过程中存在的问题在监测过程中，按照等速采样的相关规范和标准要求，首先现场监测人员要正确判断烟道内烟气的流向轨迹。

而目前实际采样过程中，监测人员判断烟气流向的方法极为粗放，受现场客观条件和手段的限制，工作经历较长且具有一定经验的监测人员大致能从烟道的外观结构来判断烟气的大致流向和分层轨迹[2]。

除了在接近理想条件下，如较长的垂直管道、测点位置满足质控要求的上3下6、长距离的垂直管道对气流起到均匀导向作用，监测人员可根据外形结构基本做到准确判断出烟气流向，最终得到较为准确的等速采样结果，这也是规范中要求排污企业规范化采样口和采样平台的意义所在。

然而目前实际监测过程中，绝大多数的采样断面都非理想的，很多烟道选择的测点处烟气流向因排气管道曲折多变、或烟道内存在导流板和加固结构件等原因，其烟气流层情况复杂。

无组织颗粒物采样方法及依据
环境空气质量手工监测技术规HJ/T194-2005空气和废气监测分析方法第四版大气污染物无组织排放监测技。

被测单位基本情况1.1被测单位的名称、性质和立项建设时间被测单位的名称应采用全称，与单位公章所示名称相同。

单位的性质是指该企业属企业单位。

被测无组织排放源的基本情况调查除排放污染的种类和排放速率（估计值）之外，还应重点调查被测无组织排放口形状、尺寸、高度及其处于建筑物的具体。

无组织排放废气监测的采样原则：
要依照法定手续确定边界，若无法定手续则按目前的实际边界确定，有争议时，按项目和地方环保部门确定。

采样时要在排放源上、下风向分别设置参照点。
