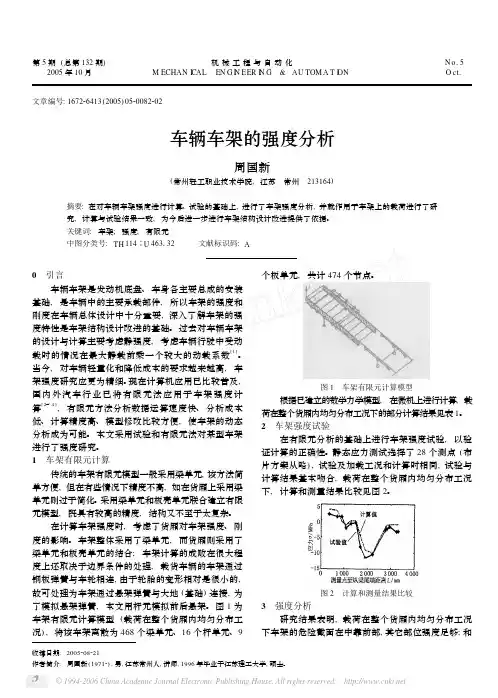

车辆车架的强度分析

探讨汽车副车架强度模态分析及结构优化汽车副车架是汽车重要的承载结构之一，在汽车的安全性、舒适性和性能方面起着重要作用。

其强度和刚度对汽车的整体性能有着直接的影响。

对汽车副车架的强度模态分析及结构优化是至关重要的。

本文将就此话题展开探讨。

一、汽车副车架的结构及工作原理汽车副车架是指安装在汽车底盘上的用于支撑底盘组件的结构。

其主要作用是传递车辆的荷载，同时还要满足汽车悬挂系统的需求，以确保汽车在行驶过程中的舒适性和稳定性。

在日常使用中，汽车副车架还要承受来自路面的冲击和振动，并且要能够抵抗车辆制动时产生的扭矩和冲击力。

汽车副车架需要具有足够的强度和刚度，以确保汽车在各种工况下都能够安全可靠地行驶。

二、汽车副车架的强度模态分析1. 强度分析汽车副车架在使用过程中要承受各种不同方向的受载情况，主要包括拉伸、压缩、弯曲和剪切等载荷。

需要对汽车副车架进行强度分析，以确定其在不同工况下的应力分布和变形情况。

强度分析的目的是确认汽车副车架在设计工况下不会出现塑性变形或者破坏，从而保证汽车的安全性和可靠性。

通过有限元分析等方法，可以对汽车副车架进行受力分析，计算其在各种工况下的应力和变形，从而确定其是否满足设计要求。

2. 模态分析模态分析是指通过对汽车副车架进行振动特性的分析，确定其固有频率和振型。

汽车副车架在行驶过程中会受到来自路面的激励力，因此需要对其进行振动分析，以确认其固有频率和振型与激励频率不发生共振，从而避免产生过大的振动响应。

通过模态分析，可以确定汽车副车架的主要振动模态，并评估其对汽车驾驶舒适性和稳定性的影响。

三、汽车副车架的结构优化1. 结构轻量化汽车副车架在保证足够强度和刚度的前提下，需要尽可能减小自身的重量。

轻量化可以降低汽车的整体质量，提高汽车的燃油经济性和加速性能，同时还能减少对环境的影响。

轻量化的方法包括采用高强度、轻质材料、优化结构布局和加强节点等。

2. 结构优化通过有限元分析等方法对汽车副车架进行结构拓扑优化、形状优化和材料优化。

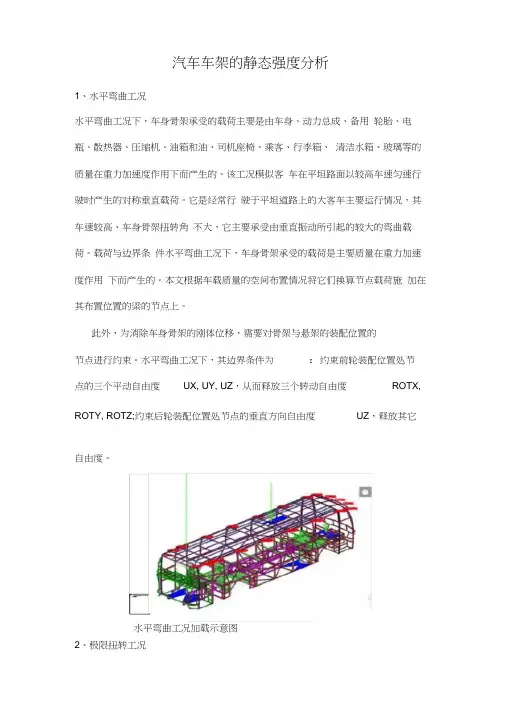

汽车车架的静态强度分析1、水平弯曲工况水平弯曲工况下，车身骨架承受的载荷主要是由车身、动力总成、备用轮胎、电瓶、散热器、压缩机、油箱和油、司机座椅、乘客、行李箱、清洁水箱、玻璃等的质量在重力加速度作用下而产生的。

该工况模拟客车在平坦路面以较高车速匀速行驶时产生的对称垂直载荷。

它是经常行驶于平坦道路上的大客车主要运行情况，其车速较高、车身骨架扭转角不大，它主要承受由垂直振动所引起的较大的弯曲载荷。

载荷与边界条件水平弯曲工况下，车身骨架承受的载荷是主要质量在重力加速度作用下而产生的。

本文根据车载质量的空间布置情况将它们换算节点载荷施加在其布置位置的梁的节点上。

此外，为消除车身骨架的刚体位移，需要对骨架与悬架的装配位置的节点进行约束。

水平弯曲工况下，其边界条件为：约束前轮装配位置处节点的三个平动自由度UX, UY, UZ，从而释放三个转动自由度ROTX, ROTY, ROTZ;约束后轮装配位置处节点的垂直方向自由度UZ，释放其它自由度。

水平弯曲工况加载示意图2、极限扭转工况整车满载水平放置，后两轮固定，前轴间加一极限扭矩（前轴负荷的一半乘以轮距），相当于客车单轮悬空的极限受力情况，模拟客车在崎岖不平的道路上低速行驶时产生的斜对称垂直载荷。

极限扭矩计算公式:T =Px L/2，其中T表示计算扭矩、p表示前桥悬挂负荷、L表示前轮轮距。

扭转工况下的动载，在时间上变化得很缓慢，所以惯性载荷也很小，因此，车身的扭转特性也可以近似地看作是静态的，而试验结果也证实了这一点，静态扭转试验和动载试验所测得的骨架的薄弱部位一致。

即静态扭转时骨架上的大应力点，就可以用来判定动载时的大应力点。

载荷与边界条件由于路面不平度的作用，汽车需要模拟两前轮之一悬空时，车身骨架静态极限扭转时承受的应力分布情况，这种情况下车身骨架的载荷同满载水平弯曲工况一样。

边界条件为：约束左（右）前轮装配位置处节点的三个平动自由度UX, UY, UZ，释放三个转动自由度ROTX, ROTY, ROTZ;释放右（左）前轮装配位置处节点的所有自由度；约束后轮装配位置处节点的垂直方向自由度UZ，释放其它所有自由度。

轨道动力车车架结构强度与刚度分析轨道动力车（也称轨道摆臂车）是一种用于铁路轨道维护和检修的专用车辆，具有高强度、大承载能力和良好的机动性能。

为了确保轨道动力车在作业过程中能够稳定可靠地运行，其车架结构的强度和刚度至关重要。

本文将对轨道动力车的车架结构强度和刚度进行分析。

一、车架结构介绍轨道动力车的车架结构通常由前后挂架和车身组成。

前后挂架由前后桥架、摆臂、液压缸、弹簧等组成，能够实现对车架的支撑和挂载功能。

车身包括车体、机械室、电器室、操纵室等，是车辆的主体部分。

车架结构的强度和刚度决定了车辆的安全性、稳定性和可靠性。

车架结构的强度是指在受到载荷作用时，车架不会发生破坏或变形的能力。

轨道动力车在作业过程中承受着来自铁轨、震动、重载等多种外力作用。

因此，车架结构必须具有足够的强度来承受这些载荷。

轨道动力车的车架一般采用焊接结构，由高强度钢材制成。

车架上的各个构件都需要进行强度计算，以确保其能够承受规定的载荷。

车架结构的强度分析通常包括静力分析和动力分析两个方面。

其中，静力分析重点在于求解各个构件的应力，而动力分析则关注车架在受到随机载荷或冲击载荷时的响应。

车架结构的强度设计应该基于最恶劣的工况来进行。

对于轨道动力车而言，最恶劣的工况通常是承载最大的荷载和经历最大的抗震振动。

因此，在车架结构设计过程中，需要考虑到载荷的大小、方向和应用点，以及地震参数等因素。

车架结构的刚度分析包括两个方面：静态刚度和动态刚度。

静态刚度描述了在静态条件下车架的变形程度，是指车架对静载荷的响应能力。

动态刚度描述了车架在运行时的变形程度，是指车架对动载荷的响应能力。

车架结构的刚度分析需要考虑到各个构件的刚度、刚度分布和组合方式等因素。

车架结构刚度的设计与强度的设计一样，应该基于最恶劣的工况进行。

在刚度设计过程中，需要考虑到各个因素的综合作用，如车架斜率、轴距、质量分布、减震器等因素。

四、结论1. 轨道动力车车架结构的焊接点、受力点等部位强度应该要满足各项使用、承载的力学要求。

探讨汽车副车架强度模态分析及结构优化1. 引言1.1 研究背景汽车副车架是汽车重要的结构部件之一，承担着支撑车身、吸收冲击力、传递动力等重要功能。

随着汽车的发展，人们对汽车副车架的要求也越来越高，希望能够在保证结构强度的前提下减轻重量，提高燃油效率和安全性。

现有汽车副车架结构往往存在过多的冗余部分和设计缺陷，导致结构重量过大、强度不足等问题。

对汽车副车架进行强度模态分析和结构优化显得尤为重要。

通过分析副车架在不同工况下的受力特点和振动模态，可以发现潜在的弱点和瓶颈，从而有针对性地进行结构优化，提高其整体性能。

基于以上背景，本文将针对汽车副车架的强度模态分析和结构优化展开研究，旨在为汽车工程领域提供更有效的设计方案和优化策略，促进汽车轻量化、高效化的发展。

1.2 研究意义汽车副车架是汽车重要的结构部件之一，其负责支撑整车重量并承载各种动态载荷。

对汽车副车架进行强度模态分析和结构优化是非常重要的，具有以下几个方面的研究意义：汽车副车架的强度模态分析可以帮助工程师了解其在不同工况下的受力情况，从而预测可能存在的强度问题，为设计提供参考和改进方向。

通过分析副车架的振动模态，可以确定其固有频率和形态，进而评估结构的动力性能和耐久性。

结构优化可以有效地降低副车架的重量，提高结构的刚度和强度，降低振动和噪音，进而改善车辆的行驶性能和安全性。

通过优化设计，可以有效地降低生产成本和能源消耗，提高汽车整体的竞争力。

研究汽车副车架强度模态分析及结构优化还可以推动汽车工程技术的进步和创新，促进汽车制造业的可持续发展。

通过优化设计，可以提高汽车的整体性能和环保性能，满足不断提升的市场需求和法规标准。

对汽车副车架进行强度模态分析和结构优化具有重要的意义和价值。

1.3 研究目的研究目的是为了深入探讨汽车副车架的强度和振动特性，为设计和优化提供理论支持和技术指导。

具体包括以下几个方面的目标：1. 分析副车架的承载能力和抗疲劳性能，找出存在的弱点和瓶颈，为提高车辆整体结构的稳定性和安全性提供依据。

轨道动力车车架结构强度与刚度分析随着城市化进程的加快，城市轨道交通系统成为城市中重要的交通工具，轨道动力车作为轨道交通系统的重要组成部分，在保证运行安全和舒适性的前提下，需要具备良好的车架结构强度与刚度性能。

车架结构是轨道动力车重要的组成部分，直接关系到车辆运行的安全性和稳定性，因此对其结构强度和刚度进行分析和优化具有重要的意义。

一、轨道动力车车架结构简介轨道动力车车架是指车身、架体、底架、支承装置等整车的总称。

车架结构是保证车辆安全运行的关键部件，其主要功能包括承载车身重量、支撑车轮重量、传递牵引力和制动力以及吸收和分散冲击力。

车架必须具备足够的结构强度和刚度，以保证车辆的安全性和稳定性。

二、车架结构强度分析车架结构强度指的是车架在受力下的承载能力，其强度需满足一定的要求才能保证车辆的安全运行。

车架的受力主要来自车身、地面、曲线和坡道等因素，其中地面引起的振动和冲击是对车架强度的主要考验。

需要进行车架的有限元分析，以确定其在不同应力下的变形情况和承载能力。

在有限元分析中，首先需要建立车架的数学模型，包括车体、底架、支承系统等部件，并根据实际运行条件确定受力情况和边界条件。

然后通过有限元软件进行静力分析和动力学分析，得出车架在不同受力情况下的应力和变形情况。

根据分析结果进行车架结构强度的评估和优化。

强度评估主要包括对接头和焊缝的评估、对应力集中点的评估以及对整体结构的评估，通过这些评估可以得出车架在不同工况下的安全系数，以保证其在运行过程中不发生破坏。

四、车架结构强度与刚度的优化通过对车架结构强度与刚度的分析，可以得出其在不同受力情况下的强度和刚度性能，然后可以根据分析结果进行优化。

在强度方面，可以通过优化焊接工艺、增加钢材强度、加大截面尺寸等方式来提高车架的强度。

在刚度方面，可以通过优化结构设计、增加支撑装置、加大部件刚度等方式来提高车架的刚度性能。

通过这些优化，可以使车架在受力情况下具备更好的强度和刚度性能，从而保证车辆的安全性和稳定性。

轨道动力车车架结构强度与刚度分析轨道动力车（DMU）是一种能够载客或者货物的列车，其具有独特的车辆结构，能够满足各种运输需求。

车架结构的强度与刚度对于轨道动力车的安全性和稳定性具有非常重要的影响。

本文将重点对轨道动力车车架结构的强度与刚度进行分析，以便更好地了解轨道动力车的性能特点。

我们将对轨道动力车车架结构的强度进行分析。

车架结构作为整个列车的支撑系统，需要具有足够的强度来承受列车在行驶过程中的各种力的作用。

一方面，在列车行驶中，车轮与轨道之间的摩擦力会对车架结构产生一定的扭矩和剪切力，而车架结构需要能够承受这些力的作用而不发生变形或损坏。

列车在行驶过程中可能会受到来自外部的冲击力，如道岔转换时的冲击力、风阻等，这些冲击力也会对车架结构的强度提出要求。

为了保证列车的安全性和稳定性，轨道动力车车架结构需要具有足够的强度来承受各种力的作用。

我们将对轨道动力车车架结构的刚度进行分析。

车架结构的刚度对于列车的运行性能有着重要的影响。

一方面，车架结构的刚度直接影响着列车在行驶过程中的振动情况。

如果车架结构的刚度不足，容易导致列车在行驶过程中产生过大的振动，影响乘客的乘坐舒适度，甚至对列车的结构造成损坏。

车架结构的刚度也会影响列车在行驶过程中的动态稳定性。

如果车架结构的刚度过大或过小，都会对列车的操控性产生影响，降低列车的运行效率。

针对上述分析，为了提高轨道动力车的车架结构强度与刚度，可以采取以下措施。

在车架结构的设计中，可以采用高强度的材料来提高车架结构的强度，例如使用高强度钢材或者复合材料等，以增加车架结构的抗扭和抗剪能力。

在车架结构的设计中，可以通过优化结构形状和增加加强筋等方式来提高车架结构的刚度，以减小车架结构的挠度和位移，从而降低列车的振动和提高列车的稳定性。

为了更系统地进行轨道动力车车架结构强度与刚度的分析，也可以采用有限元分析等数值模拟方法来进行仿真研究。

通过建立轨道动力车车架结构的有限元模型，可以对车架结构在不同工况下的应力、应变和位移进行计算分析，以更准确地评估车架结构的强度与刚度，并指导后续的优化设计。

探讨汽车副车架强度模态分析及结构优化摘要：随着社会上经济的发展汽车成为人们出行的必备交通工具，而汽车也在社会上变得越来越普及。

现在就以轿车的副车架为研究的对象，在很多的软件当中建立起来的模型模拟，然后对这些结构进行新型的分析，在进行分析的过程中采取的方法主要就是对强度和自由度进行的分析，在进行分析之后，得出的结果也说明了，汽车的副车架本身的强度是符合要求的，并且汽车的副车架跟发动机之间是有一定的联系，针对这样的问题也有相应的解决方法进行解决。

关键词：汽车的副车架的结构；强度化分析；拓扑结构优化前言：随着人们经济水平的提高，人们对于吃、穿、住、用、行等方面的要求也在不断的提高，随着科技的发展和技术水平的进步，大多数人对汽车的品牌、汽车的舒适度和安全性能还有一系列有关车方面的要求也变得越来越高，而在这其中汽车舒适度和安全性能这两个方面是相互影响、相互制约的，汽车的副车架是现在大部分汽车底盘的最主要的承载件，使用的越来越普及，因为它在使用的过程中比较的频繁，所以应该具有较好的强度和动态特性。

目前，世界上的很多人认为，在使用频率作为优化目标进行优化的过程中进行了很多方面的研究，而且在研究的过程中取得了很多的成果。

在相关的书籍中曾经有过记载，在选择使用轻型车车架的频率来当作拓扑结构优化的主要目标，在这当中进行多部拓扑结构进行优化以此来得到副车架横梁的最佳的拓扑结构。

还有在相关的书籍中记载里，在对汽车的副车架进行频率的拓扑结构的优化时，根据所得到的密度的图纸进行相关数据方面的分析，他的分析出来的计算的结果和实验的数值的数据一致，使得本来应该拥有的频率得到应有的优化，这样也就让更多的人们对汽车的副车架有了更多的了解。

一、汽车的副车架在有限模型方面的建立汽车的副车架在制作的过程中采用的原材料的形成过程是非常复杂的，在汽车的副车架和车架之间，应用四个轴向竖直的橡胶衬套相互连接在一起，纵臂上下摆臂，以及其他的后悬架零部件安装在汽车的副车架上。

HDX型作业车车架结构设计及强度分析作业车是一种用于承载重物、进行搬运、开掘和装卸等工作的特种车辆。

在大型建筑工地、矿山、港口等重工业领域中，作业车是不行或缺的设备。

因此，作业车的车架结构设计及强度分析对于确保安全运行至关重要。

HDX型作业车是一款现代化的作业车型号，它接受了先进的结构设计和制造技术，以满足各种复杂工况下的作业需求。

为了保证HDX型作业车的性能和可靠性，对其车架结构进行设计和分析是至关重要的。

设计阶段，起首需要对HDX型作业车的使用状况和作业工况进行分析，确定其受力状况和工作状态。

依据作业车的作业负荷、行驶速度、工作环境等因素，合理确定作业车的尺寸和结构参数。

同时，选择合适的材料，并依据设计要求进行零件和毗连件的设计。

在车架结构设计中，主要思量以下几个方面：强度、刚度和稳定性。

起首，车架务必具有足够的强度，以承受各类工作载荷，并确保在不同工作条件下不发生变形或破坏。

为了保证车架的强度，可以接受增加截面面积、增加支撑点、加强毗连等方式进行设计。

其次，车架的刚度是保证作业车准确和稳定运行的关键。

通过增加支撑结构、加强毗连等方式，可提高车架的刚度。

此外，车架的稳定性也分外重要，因为作业车在进行各类作业时需要承受各向载荷。

通过在关键部位增加加强筋和阻尼器等措施，可以提高车架的稳定性，缩减震动和变形。

强度分析是确认车架设计是否符合要求的重要环节。

通过有限元仿真分析，可以对车架的受力和应力进行计算和模拟。

依据仿真结果，可以裁定车架是否能够满足各类工作条件下的强度要求，并对不符合要求的部位进行改进。

此外，还可以进行实际的静载试验和疲惫试验，以验证车架设计和分析结果的准确性。

总结起来，HDX型作业车的车架结构设计及强度分析对于作业车的性能和可靠性至关重要。

通过合理的设计和分析，可以确保作业车在各种复杂工况下正常运行，并提高作业效率和安全性。

因此，在设计和制造过程中需要周密和科学的方法，结合实际使用状况进行合理的优化和改进，以满足不同作业需求。

车架强度、刚度仿真分析方法1.概述1.1汽车前舱盖也称大梁。

汽车的基体，一般由两根纵梁和几根横梁组成，经由悬挂装置﹑前桥﹑后桥支承在车轮上。

具有足够的强度和刚度以承受汽车的载荷和从车轮传来的冲击。

车架的功用是支撑、连接汽车的各总成，使各总成保持相对正确的位置，并承受汽车内外的各种载荷。

1.2使用软件说明ANSYS软件是美国ANSYS公司研制的大型通用有限元分析（FEA）软件，是世界范围内增长最快的计算机辅助工程（CAE）软件，能与多数计算机辅助设计（CAD，computer Aided design）软件接口，实现数据的共享和交换，如NASTRAN, I－DEAS, AutoCAD等。

是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

在核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、造船、生物医学、轻工、地矿、水利、日用家电等领域有着广泛的应用。

ANSYS功能强大，操作简单方便，现在已成为国际最流行的有限元分析软件，在历年的FEA评比中都名列第一。

目前，中国100多所理工院校采用ANSYS软件进行有限元分析或者作为标准教学软件。

ANSYS Mechanical是利用ANSYS的求解器进行结构和热分析的。

其可进行结构、动态特性、热传递、磁场及形状优化的有限元分析。

1.3相关力学理论刚度是指材料或结构在受力时抵抗弹性变形的能力。

是材料或结构弹性变形难易程度的表征。

材料的刚度通常用弹性模量E来衡量。

在宏观弹性范围内，刚度是零件荷载与位移成正比的比例系数，即引起单位位移所需的力。

它的倒数称为柔度，即单位力引起的位移。

刚度可分为静刚度和动刚度。

刚度是使物体产生单位变形所需的外力值。

刚度与物体的材料性质、几何形状、边界支持情况以及外力作用形式有关。

材料的弹性模量和剪切模量（见材料的力学性能）越大，则刚度越大。

2.前处理2.1定义材料建立几何模型后，进入Engineering Data界面，选择钢材料作为车架分析的材料。
