煤气柜培训教材第一节钢铁企业煤气柜的设置 (4)第二节五万威金斯气柜概述 (4)第三节转炉煤气柜容量的确定 (5)第一节钢铁企业煤气柜的设置一、煤气柜的作用钢铁企业设置煤气柜主要有以下三个作用:1、可有效地回收利用煤气。
利用煤气柜可及时吞吐煤气的特点,回收企业内部因生产不均衡性造成的瞬时煤气放散量。
2、可充分合理的使用企业内部的副产煤气。
在企业煤气平衡中,可不预留煤气缓冲量,从而可充分利用企业副产煤气,以减少外购燃料量,提高企业煤气的使用率。
3、稳定管网压力,改善轧钢加热炉等用户的热工制度。
利用煤气柜调节煤气管网压力,稳压效果好,可大大改善煤气供应的质量,提高煤气利用效率,降低消耗量的同时,还可以改善轧钢产品的质量。
简述煤气柜的作用:①以盈补缺。
②稳定管网压力。
③保证安全生产。
④调峰作用。
二、煤气柜的分类煤气柜按其密封方式不同,可分为两大类,即干式煤气柜及湿式煤气柜,干式煤气柜与湿式煤气柜又按其结构型式不同而分为几种型式。
详见下表。
卷帘式湿式煤气柜是一种结构比较简单的贮气柜,主要由储水池和钟形罩组成。
钟罩分为数节,可随煤气进出而升降。
钟罩升降方式不同,分为直立导轨式湿式煤气柜与螺旋式湿式煤气柜两种。
干式煤气柜主要由圆形或多边形的柱状外筒,及沿筒内壁上下的活塞,底板和顶板组成。
煤气贮存于活塞的下部,靠活塞上下移动来改变煤气柜的贮气容积。
干式煤气柜与湿式煤气相比其主要优点是:(1)贮气压力高而稳定。
前者设计压力5∙884~7∙845kPa,最高11.767kPa;后者压力波动在1.47~441kPa左右。
(2)基础工程费用低。
干式柜没有大型水槽,荷重小。
(3)使用年限长,维修工作量小。
前者寿命可长达50年以上,后者为15〜20年,且5~6年水槽就锈蚀,需经常修补。
(4)无大量污水排放,对环境污染少。
前者只有少量冷凝水外排,后者经常有含酚、氟污水外排。
(5)操作简单,运行安全。
后者经常向水封槽补水,水位不足易造成煤气泄漏。
高炉操作制度及其匹配应用高炉操作人员技术培训教案(一)引言高炉冶炼操作制度炉况的稳定顺行是实现高炉高产、长寿、优质、低耗的基础。
制定正确的操作方针,选择合适的基本操作制度,而且所选择的各项操作制度匹配合理,是实现炉况稳定、顺行的必要前提。
1 传统的高炉操作制度为四大操作制度:⑴装料制度;⑵送风制度;⑶造渣制度;⑷热制度。
2 现代高炉基本操作制度可以分为七大制度:⑴装料制度;⑵送风制度;⑶造渣制度;⑷热制度;⑸冷却制度;⑹喷吹制度;⑺渣铁排放制度。
与过去的四大制度相比多了冷却制度、喷吹制度和渣铁排放制度,其重要的原因是现代高炉的水平已经达到了过去想象不到的程度,更需要精细操作和调节。
只有选择正确的基本操作制度,兼顾冶炼的各个方面,充分发挥上下部调节的作用,才能确保炉况稳定、顺行,取得最佳冶炼效果。
1一送风制度1 送风制度的根本涵义在一定的冶炼条件下选择合适的鼓风参数和风口进风状态,以形成一定深度的回旋区,达到原始煤气分布合理,炉缸圆周工作均匀活跃,热量充足。
2 送风制度的主要作用是保持适宜的风速、适宜的鼓风动能以及合适的理论燃烧温度,使初始煤气流分布合理。
初始煤气流分布也就是煤气的一次分布,是炉缸工作状态的基础。
3 送风制度有四个指标⑴风口风速,即鼓风动能。
⑵风口前的燃料燃烧,即理论燃烧温度。
⑶风口前回旋区的深度和截面积。
⑷风口周围工作均匀程度。
4 鼓风动能选择原则⑴随着冶炼强度的提高,相应提高动能;⑵随着炉容的扩大,相应提高动能;⑶原燃料条件好时比原燃料条件差时动能要高;⑷冶炼炼钢铁比冶炼铸造铁的动能高。
5 影响鼓风动能的因素⑴同风口面积时,入炉风量增加,鼓风动能增加;⑵同风量条件下,风口面积缩小,鼓风动能增加;⑶一定风口面积而且同风量条件下,风温提高,鼓风动能增加;⑷一定风口面积而且同风量、同风温条件下,喷吹量增加,鼓风动能增加;⑸冶炼强度不提高时,富氧量增加,鼓风动能降低。
6 风口面积选择⑴风口工作个数、直径、长度、形式对炉缸煤气初始分布起着决定性影响,在一定冶炼条件下,尤应注重根据鼓风动能选择风口进风面积;2⑵在一定的冶炼条件下,要求有一个合适的风口面积,当冶炼条件有较大变化时,风口面积要做相应调整;⑶上面调剂无效时,要及时、果断地调整送风口面积;⑷开炉和长期体风后的复风,可临时堵部分风口;⑸炉况失常,炉缸不活跃,可临时堵几个风口;⑹炉缸壁水温差高或冷却壁大量损坏的上方风口可临时堵上或缩小风口径或采用长风口;⑺为保护炉缸周围工作及防止风口上方结厚,严禁长时间堵风口操作。

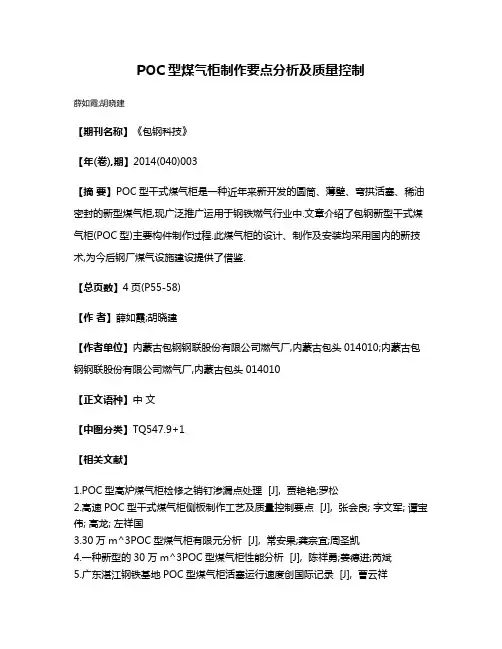

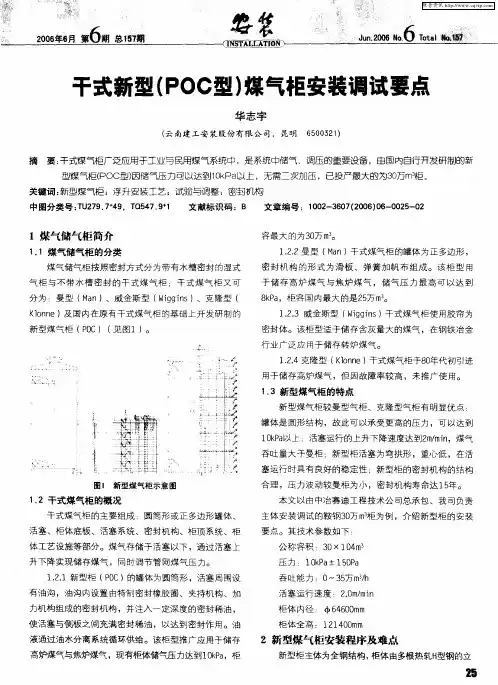

POC型煤气柜制作要点分析及质量控制
薛如霞;胡晓建
【期刊名称】《包钢科技》
【年(卷),期】2014(040)003
【摘要】POC型干式煤气柜是一种近年来新开发的圆筒、薄壁、穹拱活塞、稀油密封的新型煤气柜,现广泛推广运用于钢铁燃气行业中.文章介绍了包钢新型干式煤气柜(POC型)主要构件制作过程.此煤气柜的设计、制作及安装均采用国内的新技术,为今后钢厂煤气设施建设提供了借鉴.
【总页数】4页(P55-58)
【作者】薛如霞;胡晓建
【作者单位】内蒙古包钢钢联股份有限公司燃气厂,内蒙古包头014010;内蒙古包钢钢联股份有限公司燃气厂,内蒙古包头014010
【正文语种】中文
【中图分类】TQ547.9+1
【相关文献】
1.POC型高炉煤气柜检修之销钉渗漏点处理 [J], 贾艳艳;罗松
2.高速POC型干式煤气柜侧板制作工艺及质量控制要点 [J], 张会良; 字文军; 谭宝伟; 高龙; 左祥国
3.30万m^3POC型煤气柜有限元分析 [J], 常安果;龚宗宜;周圣凯
4.一种新型的30万m^3POC型煤气柜性能分析 [J], 陈祥勇;姜德进;芮斌
5.广东湛江钢铁基地POC型煤气柜活塞运行速度创国际记录 [J], 曹云祥
因版权原因,仅展示原文概要,查看原文内容请购买。
1.高炉煤气、焦炉煤气、转炉煤气,22-26%、6-8%、50-60%,焦炉煤气2.3.要有可燃物(煤气)、有助燃物(空气、氧气)、有明火、火花或超过该煤气着火温度的高温物体4.4%-40%5.可燃,甲烷,90%以上6.0.7-0.8,550,5-15%,39900-41160kj/m37.8,1,0.5,<0.25,1分钟以内立即离开,必须佩带呼吸器工作8.着火、爆炸、中毒问答题1.原因:1.设备泄露,离火源近2.设备上违章动火3.静电和火花4.铁器碰撞5.带煤气作业。
预防措施:保证设备可密性,发现漏气立即处理2.动火必须办动火证3.作业严格执行火种管理制度,4.带煤气作业必须使用黄铜制工具,铁制工具要涂黄油5.煤气设备旁不准堆放易燃易爆物品。
处理方法:1冷静、果断2.轻微着火可以直接灭火3、直径小于100mm,可以直接关闭阀门,切断煤气来源,直径大于100MM,不能关死阀门,煤气控制在500-800Pa左右,并向管道通大量的氩气4.烧红的管子不能用水浇淋,在管道两侧降温5.煤气设备附近着火,可以用水冷却设备,设备不能停火,要正常运行6.爆炸没有着火,立即切断煤气来源,现场加强警戒,40m以内严禁火源2.1、启动助燃风机,稍开空调调节阀,保持风管内微正压2、在包内燃烧木柴,使火焰达到炉口3、如热包温度达到800度,可不点火4、如用点火棒点火,将点火棒点燃,烧旺伸向包口中间位置5、将助燃器移至距包口10-20cm位置6、慢开煤气阀,确认煤气着火后,调节煤气,空气比例7、烧咀有煤气压力低于3KPa,严禁点火8、随时注意烧咀煤气燃烧状况3.1、关闭烧嘴阀止火2、将燃烧器移开包口3、关闭烧嘴空气调节阀,休转助燃风机4、打开末端放散阀5、关闭煤气来源阀并堵盲板6、关煤气来源阀后接氮气软管,通入N2。
7、在末端放散阀处检测化验合格8、关闭N2阀,拆卸N2软管4.1、发现有人煤气中毒,必须紧急救护,多召集几个人分头处理2、打紧急急救电话6472、6479通知煤气防护站,并主动讲清中毒地点、中毒人数、中毒概况、打电话人姓名、并派人到附近路口接应防护人员3、打紧急电话8608或8609通知卫生所到现场协助抢救4、根据现场煤气浓度、视风向、从上风将中毒抢救出煤气危险区域,若煤气浓度较大,且风向不利,一定要佩带氧气呼吸器抢救,决不可以感情冲动,使事故扩大5、如中毒者是轻度中毒,将其扶到空气新鲜处休息6、如中度或重度煤气中毒,应立即进行人工呼吸,等煤气防护人员和医务人员到现场抢救1、高炉煤气、焦炉煤气、转炉煤气,22-26%、6-8%、50-60%,焦炉煤气2、3、要有可燃物(煤气)、有助燃物(空气、氧气)、有明火、火花或超过该煤气着火温度的高温物体4. 4%-40%5、可燃,甲烷,90%以上6.0.8-0.8m,550,5-15%,39900-41160kj/m37、8,1,0.5,<0.25,1分钟以内立即离开,必须佩带呼吸器工作8.着火、爆炸、中毒问答题1、原因:1.设备泄露,离火源近2.设备上违章动火3.静电和火花4.铁器碰撞5.带煤气作业。
煤气操作工安全管理知识培训教材一、煤气的基本常识高炉煤气、转炉煤气是炼钢、炼铁生产中的副产品,每生产1t生铁可产生2100~2200m3高炉煤气,每炼1t钢可产生50~70m3转炉煤气,都是冶金工厂的重要气体燃料。
从表1可以看出,煤气中毒、着火、爆炸是煤气的三大特性。
因此,冶金工厂接触煤气作业又非常普遍极容易引起各类煤气事故,也就是通常大家所说的煤气三大事故。
发生煤气事故的主要原因如下:①缺乏煤气安全知识,如在发生事故后不戴防毒面具进行抢救,导致事故扩大,或在有煤气的地区干活而不戴防毒面具。
②煤气设备泄漏煤气。
③设备有隐患,如水封有效高度不够,放散管高度不够,处理煤气的风机不防爆等。
④处理煤气不彻底,没有牢靠地切断煤气来源,如不堵盲板,而单靠开闭器切断煤气来源。
⑤上级变电所或自控电器设备出事故,突然停电。
⑥操作技术不熟练,误操作,或者不懂操作技术。
⑦处理煤气完毕后,煤气设备内的沉淀物,如焦油、萘等自然或遇火燃烧爆炸。
⑧抽堵盲板没有接地线,作业处蒸汽管道没保温(或保温层脱落),盲板、吊具与管道摩擦等。
2. 煤气中毒的机理煤气中含大量有毒气味,如一氧化碳、硫化氢、苯、酚、氨等。
高炉煤气和转炉煤气含一氧化碳高,吸入人体后,一氧化碳与血液中的血红素化合,使血液失去输氧能力,引起中枢神经障碍,轻者头疼、晕眩、耳鸣、恶心、呕吐,重者两腿不听指挥、意志障碍、吐白沫、大小便失禁等,严重的昏迷直至死亡。
3.预防煤气中毒措施预防煤气中毒,要严格遵守煤气安全规程的有关规定,首先要做到以下各点:①经常检查煤气设备的严密性,防止煤气泄漏,煤气设备容易泄漏部分,应设置报警装置,发现泄漏要及时处理,发现设备冒出煤气或带煤气作业,要佩戴毒面具。
②新建或大修后的设备,要进行强度及严密性试验,合格后方可投产。
③进入煤气设备内作业时,一氧化碳含量及允许工作时间应符合表2的规定。
④要可靠地切断煤气来源,如堵盲板,设水封等,盲板要经过试验,水封阀门不能作为单独的切断装置。
高炉煤气安全知识培训教案[ 20 -20 学年度第学期 ]任教学科:任教年级:授课教师:XXXX实验学校高炉煤气安全知识培训教案温馨提示:该教案是教师为顺利而有效地开展教学活动,根据教学大纲的要求,以课时为单位,对教学内容,教学步骤,教学方法等进行具体的安排和设计的一种实用性教学文书.是经过周密考虑,精心设计而确定下来,体现着很强的计划性.本文可根据实际情况进行修改和使用。
本次培训主要向大家讲解煤气基本知识、煤气事故及预防措施、煤气设施操作与检修注意事项、煤气防护器具使用第一章高炉煤气知识一、生高炉煤气的产:高炉煤气:在高炉冶炼过程中, 从炉顶产生出来的气体经过除尘过滤净化而得到的可燃性气体。
它作为高炉冶炼的一种副产物。
二、高炉煤气的成分及含量:(以焦炉煤气作比较)成分CO、CO2、N2、H2、O2 ;[СО、СН、СО2、N2 、Н2、СmНn 、О2 ]各成分的含量CO 27-30%、CO2 8-12%、N2 55%、H2 2%、O2 0.2%三、高炉煤气的性质及特性:(以焦炉煤气作比较)性质:无色、无味、剧毒、易然易爆 [无色.有臭味.有毒.易然易爆]特性:高炉煤气焦炉煤气密度(kp/标m3): 1.2950.4686发热植 (kcal/标m3):800-10004000~4300着火温度( °C ):700-800550~650爆炸极限(%):30.84~89.49 4.5~35.9比重:0.9-1.10.3625四、高炉煤气安全基本知识:1、在煤气区域(设备内)工作时间的要求, 进入煤气区域工作时, 应采空气样作分析。
