单向可控硅与双向可控硅结构电原理图及测试方法可控硅的检测1.单向可控硅的检测万用表选用电阻R×1档，用红黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑笔接的引脚为控制极G，红笔接的引脚为阴极K，另一空脚为阳极A。
此时将黑表笔接已判断了的阳极A，红表笔仍接阴极K。
此时万用表指针应不动。
用短接线瞬间短接阳极A和控制极G，此时万用表指针应向右偏转，阻值读数为10欧姆左右。
如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。
2.双向可控硅的检测用万用表电阻R×1档，用红黑两表笔分别测任意两引脚正反向电阻，结果其中两组读数为无穷大。
若一组为数十欧姆时，该组红黑表笔所接的两引脚为第一阳极A1和控制极G，另一空脚即为第二阳极A2。
确定A、G极后，再仔细测量A1、G极间正反向电阻，读数相对较小的那次测量的黑表笔所接的引脚为第一阳极A1，红表笔所接引脚为控制极G。
将黑表笔接已确定了的第二阳极A2，红表笔接第一阳极A1，此时万用表指针应不发生偏转，阻值为无穷大。
再用短接线将A2、G极瞬间短接，给G极加上正向触发电压，A2、A1间阻值约为10欧姆左右。
随后断开A2、G极短接线，万用表读数应保持10欧姆左右。
互换红黑表笔接线，红表笔接第二阳极A2，黑表笔接第一阳极A1。
同样万用表指针应不发生偏转，阻值为无穷大。
用短接线将A2、G极间再次瞬间短接，给G极加上负向的触发电压，A1、A2间阻值也是10欧姆左右。
随后断开A2、G极间短接线，万用表读数应不变，保持10欧姆左右。
符合以上规律，说明被测双向可控硅管未损坏且三个引脚极性判断正确。
检测较大功率可控硅管是地，需要在万用表黑笔中串接一节1.5V干电池，以提高触发电压。
双向可控硅（TRIAC）在控制交流电源控制领域的运用非常广泛，如我们的日光灯调光电路、交流电机转速控制电路等都主要是利用双向可控硅可以双向触发导通的特点来控制交流供电电源的导通相位角，从而达到控制供电电流的大小[1]。
怎样用万用表测量可控硅的好坏可控硅检测方法与经验可控硅（SCR）国际通用名称为Thyyistoy，中文简称晶闸管。
它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小等优点，它是大功率开关型半导体器件，广泛应用在电力、电子线路中。
1. 可控硅的特性可控硅分单向可控硅、双向可控硅。
单向可控硅有阳极A、阴极K、控制极G三个引出脚。
双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。
此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。
单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。
只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。
单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K 间有重新加上正向触发电压方可导通。
单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。
双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。
此时A1、A2间压降也约为1V。
双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。
只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
2. 单向可控硅的检测万用表选电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。
此时将黑表笔接已判断了的阳极A，红表笔仍接阴极K。

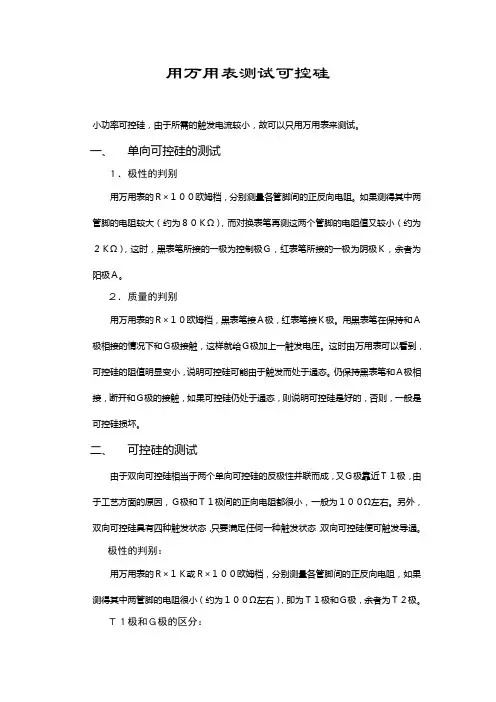

用万用表测试可控硅小功率可控硅，由于所需的触发电流较小，故可以只用万用表来测试。
一、单向可控硅的测试１．极性的判别用万用表的Ｒ×１００欧姆档，分别测量各管脚间的正反向电阻。
如果测得其中两管脚的电阻较大（约为８０ＫΩ），而对换表笔再测这两个管脚的电阻值又较小（约为２ＫΩ），这时，黑表笔所接的一极为控制极Ｇ，红表笔所接的一极为阴极Ｋ，余者为阳极Ａ。
２．质量的判别用万用表的Ｒ×１０欧姆档，黑表笔接Ａ极，红表笔接Ｋ极。
用黑表笔在保持和Ａ极相接的情况下和Ｇ极接触，这样就给Ｇ极加上一触发电压。
这时由万用表可以看到，可控硅的阻值明显变小，说明可控硅可能由于触发而处于通态。
仍保持黑表笔和Ａ极相接，断开和Ｇ极的接触，如果可控硅仍处于通态，则说明可控硅是好的，否则，一般是可控硅损坏。
二、可控硅的测试由于双向可控硅相当于两个单向可控硅的反极性并联而成，又Ｇ极靠近Ｔ１极，由于工艺方面的原因，Ｇ极和Ｔ１极间的正向电阻都很小，一般为１００Ω左右。
另外，双向可控硅具有四种触发状态，只要满足任何一种触发状态，双向可控硅便可触发导通。
极性的判别：用万用表的Ｒ×１Ｋ或Ｒ×１００欧姆档，分别测量各管脚间的正反向电阻，如果测得其中两管脚的电阻很小（约为１００Ω左右），即为Ｔ１极和Ｇ极，余者为Ｔ２极。
Ｔ１极和Ｇ极的区分：任选其中一极为Ｔ１，将万用表调至Ｒ×１欧姆档，不用分表笔的正负，分别将两表笔接至Ｔ２极和Ｔ１极（假设）。
用和Ｔ２相接的表笔在保持和Ｔ２相接的情况下，和Ｇ（假设）相接。
这时会看到可控硅阻值明显变小，说明双向可控硅可能因触发而导通，再大保持该表笔和Ｔ２相接的情况下和Ｇ极（假设）断开，如果双向可控硅仍处于通态，则对换两表笔，重复上述步骤，如果仍能使可控硅处于通态，则假设是正确的。
否则假设是错误的。
这样就应该对换假设的两极再重复上述的步骤。
单向可控硅引脚判断方法说实话单向可控硅引脚判断这事，我一开始也是瞎摸索，走了不少弯路呢。
我试过好多方法，今天就跟你唠唠。
我最早是拿万用表来测的，那种机械指针式的万用表。
我就想着，这可控硅不就三个引脚嘛，肯定能测出点门道来。
我先假设其中一个脚是控制极，另外两个分别是阳极和阴极。
可测了半天，指针晃来晃去的，我都懵了。
后来我才知道，我用的量程都不太对，就像你要拿小尺子去量大楼的高度，根本就不合适。
后来我就换了个数字万用表，这个相对好点。
我就这么琢磨啊，要是能找到一种固定的判断模式就好了。
我先把可控硅的三个引脚都标记好，A、B、C，防止自己弄混了。
我知道可控硅在正向导通的时候是有一定特性的。
我就用万用表的电阻档先去测任意两脚之间的电阻。
比如说我先测A和B脚，发现读数有时候大有时候小，这可把我搞糊涂了。
我就想，是不是我接反了啊，这就好比插头插反了电器可能不好使一样。
于是我反过来再测，还是不太对。
我还发现，在判断的时候，周围的环境也很有影响。
有一次我在一个摆满了电子元件的桌子上测，旁边还有个小变压器在滋滋响，结果测出来的数据老是不太稳定。
后来我把那些东西都挪开了，专门找了个干净的小角落来测。
其实呢，有个比较靠谱的方法是这样的。
你看，一般单向可控硅的三个引脚从正面看，中间的那个脚很可能是控制极。
不过这也不是百分百确定哈。
然后你可以把黑表笔接在假定的阴极上，红表笔接在假定的阳极上，这时候不管你怎么测控制极和另外两个脚之间的电阻，正常情况下应该有一个比较大的电阻值。
如果不对的话，那就很可能你假设错了，就像你猜谜语猜得不对一样，要重新假设再测。
我还犯过一个错误，就是在测的时候，手没有拿稳表笔，导致接触不太好。
这也会让数据乱得很。
就如同你跟人握手，握得松松垮垮的，信号传递肯定不好。
所以一定要保证表笔和引脚接触得稳稳当当的。
每一种型号的单向可控硅可能会有一点小差异。
比如有的引脚排列可能有点特殊。
我碰到过一种，它的标识都特别模糊，这时候我就只能一点点试了，来回改变表笔的连接和假设的引脚身份。
