电脑检测卡的使用分解

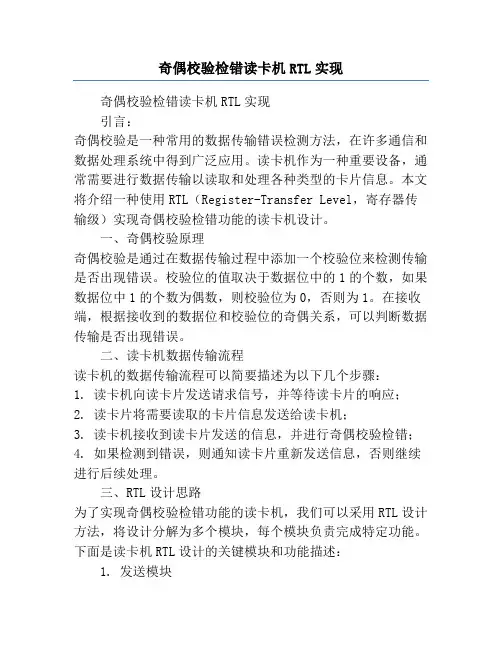

奇偶校验检错读卡机RTL实现奇偶校验检错读卡机RTL实现引言：奇偶校验是一种常用的数据传输错误检测方法，在许多通信和数据处理系统中得到广泛应用。

读卡机作为一种重要设备，通常需要进行数据传输以读取和处理各种类型的卡片信息。

本文将介绍一种使用RTL（Register-Transfer Level，寄存器传输级）实现奇偶校验检错功能的读卡机设计。

一、奇偶校验原理奇偶校验是通过在数据传输过程中添加一个校验位来检测传输是否出现错误。

校验位的值取决于数据位中的1的个数，如果数据位中1的个数为偶数，则校验位为0，否则为1。

在接收端，根据接收到的数据位和校验位的奇偶关系，可以判断数据传输是否出现错误。

二、读卡机数据传输流程读卡机的数据传输流程可以简要描述为以下几个步骤：1. 读卡机向读卡片发送请求信号，并等待读卡片的响应；2. 读卡片将需要读取的卡片信息发送给读卡机；3. 读卡机接收到读卡片发送的信息，并进行奇偶校验检错；4. 如果检测到错误，则通知读卡片重新发送信息，否则继续进行后续处理。

三、RTL设计思路为了实现奇偶校验检错功能的读卡机，我们可以采用RTL设计方法，将设计分解为多个模块，每个模块负责完成特定功能。

下面是读卡机RTL设计的关键模块和功能描述：1. 发送模块发送模块负责发送请求信号给读卡片，并等待读卡片的响应。

2. 接收模块接收模块负责接收读卡片发送的信息，并将接收到的数据位和校验位按照一定规则传输给检错模块。

3. 检错模块检错模块负责进行奇偶校验检错，判断读卡片发送的信息是否存在错误。

4. 错误处理模块错误处理模块负责根据检错模块的输出结果，决定是否通知读卡片重新发送信息。

四、RTL设计具体实现在使用RTL进行设计时，我们需要使用硬件描述语言（HDL）来描述每个模块的功能和数据传输方式。

在这里，我们选用Verilog HDL来实现读卡机的RTL设计。

以下是设计的关键代码片段：// 发送模块module send_module(input wire request_signal,input wire card_response);// 实现发送逻辑// ...endmodule// 接收模块module receive_module(output reg data_bit,output reg parity_bit,input wire received_data);// 实现接收逻辑// ...endmodule// 检错模块module check_module(input wire data_bit,input wire parity_bit,output reg error_flag);// 实现奇偶校验检错逻辑// ...endmodule// 错误处理模块module error_handling_module(input wire error_flag,input wire card_response);// 实现错误处理逻辑// ...endmodule五、总结本文介绍了一种使用RTL实现奇偶校验检错功能的读卡机设计。

3.4显微镜的使用
可以使用控制界面上的“Change Fields”来调节显微镜是低倍还是高倍的；使用“Change Lighting”来调节图形的明暗场；使用Light Up和Light Down来调节可视区的光亮度，使用Automatic Light Adjustment来自动调节视区的光亮度；INDEX：步长（STEP）按Block的X，Y值移动；JOG：步长（STEP）按最小值（1um）移动；SCAN：步长（STEP）按中间值（如100um）移动；Cont Mode可设定步长是否为连续的方式移动。使用Z Pos下方的“↓”箭头调节图象的焦距，到能看到针尖的大致图象时按控制面板上的“Auto Focus”按钮，直至图像窗口出现清晰的针尖图像。使用各方向箭头将十字对位标记移到第一个定位针尖的中心后按OK，接着继续按界面提示设置第2，3，4个定位针尖位置（最多可设置4个）。之后台盘显微镜自动转为高倍状态，视窗上陆续出现刚才定位的4个针尖高倍图像，将十字对位标记依次对到这些高倍定位针尖中心点按OK。
3.2.5主要操作流程
当p8选完之后按操作界面上的开始按钮即开始测试此时操作者开始将测试相关的信息输入测试窗口主要信息有测试项，测试名，片子的的批号，以及工艺。当输入片号时一定要检查片号输入是否正确若输入有误将会带来不可预见的的损失。轻则产品结构异常重则整批全部报废。则将给公司以及个人带来巨大损失。所以输入片号时一定要细心认真。测试操作如表1）所示。
图1MOS击穿电压图
（1）饱和电压：以硅二极管为例，它的饱和电压就大概在0.7V左右，当二极管两端加上顺向电压时(可以用电源供应器串接一个电阻)，就会产生电流，在二极管的两端就会有电压差，当这个电流由小变大时，电压差也会逐渐变大，但大到接近饱和电压以后，电压差就不再明显的随电流上升而上升，这时，这个电压差就是二极管的饱和电压。

主板诊断卡使用说明主板诊断卡是一种可以帮助用户检测和诊断电脑主板问题的硬件工具。

它通过插入到主板的PCI或ISA插槽上，可以提供关于主板各种硬件设备和接口的测试和诊断结果。

本文将介绍主板诊断卡的使用说明，帮助用户正确、有效地使用该诊断工具。

一、主板诊断卡的分类和常见功能主板诊断卡按照不同的功能和测试能力，可以分为基本型和高级型两种。

基本型主要用于检测主板上各个硬件设备的工作状态，例如CPU、内存、显卡等；高级型除了基本功能外，还可以进行更深入的系统和接口测试，例如USB、PCI总线等。

不同的主板诊断卡根据接口的不同，可以支持不同的主板类型。

用户在购买主板诊断卡时，需要确认其是否支持自己的主板型号和插槽类型。

二、主板诊断卡的安装和连接方式1.打开计算机主机箱，找到适当的PCI或ISA插槽，并将主板诊断卡轻轻地插入到插槽内。

注意插入时的方向和位置，确保卡片插入稳固。

2.关闭计算机主机箱，并连接上电源线和显示器线。

3.启动计算机，在开机自检阶段按照诊断卡的说明进行设置和操作。

三、主板诊断卡的基本操作1.开机自检阶段，在屏幕上会显示诊断卡的基本信息。

此时可以根据提示按下指定的按钮进入诊断模式。

2.进入诊断模式后，显示屏会显示出不同的菜单选项。

用户可以根据需要选择相应的功能，例如进行CPU、内存、显卡测试等。

3.选择好需要测试的项目后，按下确认按钮，主板诊断卡会自动开始测试。

测试完成后，结果会显示在屏幕上，用户可以根据结果判断是否存在问题。

4.如果存在问题，主板诊断卡还可以提供详细的错误代码和相关信息，帮助用户更准确地定位问题所在。

用户可以将这些代码和信息记录下来，方便之后的故障排除。

四、主板诊断卡的注意事项和常见故障排除1.在操作主板诊断卡之前，建议先阅读诊断卡的使用手册，了解各个功能的操作方法和注意事项。

2.如果在使用过程中遇到问题，首先检查插卡是否插紧，并检查连接线是否正常。

3.如果显示屏无法正常显示或者显示内容混乱，可以尝试重新插拔主板诊断卡并重启电脑。

最近常来到太平洋电脑网论坛，比较观注硬件故障版,太平洋的人气果然很大，发帖求助的帖子也是很多，但我总是发现不少朋友对于自身的电脑故障无法解决，束手无策，网上的高手很多，但是故障的机器必竟不在面前，加之一些楼主对故障描述也不是很详细，所以很难从根本上解决问题。

网友们学习硬件的心情也可以感觉得出来，但是都感觉没有办法上手，今天我向极力向大家推荐购买一张主板诊断卡，此卡在电脑城里应当有售，一般的卡在15元左右，主板诊断卡说起来算是芯片级维修设备，用芯片级的设备，处理板卡级的问题，当然会更得心应手。

主板诊断卡:又名POST卡或Debug卡在电脑城工作的朋友都应该人手一张此卡，有了这样一卡在手，很多故障就不需要像一些朋友所说的那样，把硬件换来换去，试来试去，可以直接根据诊断卡代码进行判断，诊断卡的工作原理是根据BIOS自检过程的原理设计。

而主要任务就是确定PC中CPU，RAM，软、硬盘，键盘.........etc的运作是否正常，是不是可以达到基本的“工作能力”。

四大件的检测顺序:主板、CPU、内存、显卡DBUG卡指示灯说明:BIOS灯为BIOS运行灯，正常工作时应不停闪动CLK灯为时钟灯，正常为常亮OSC灯为基准时钟灯，正常为常亮RRSET灯为复位灯，正常重新启动时瞬间闪动一下，然后熄灭幕RUN灯为运行灯，工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮1：FF、OO、O1、O2 状态不跳变CPU未工作推论：主板或CPU坏2：C1（或C开头）、D3（或D开头）CPU已工作正在寻找内存推论：内存坏、接触不好3：C0、D1 状态，CPU已发出寻址指令并已选中BIOS，但是BIOS没有响应推论：BIOS、南桥、I/O坏4：C1--C5循坏跳变（同D3--D5）推论：BIOS、I/O芯片坏5：OB、26、31时一般可点亮，如不亮推论：显卡、集成显卡坏6：0B、26、31、42、48、4E、58、0D、6F、7F、85推论：表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮大多为显卡坏以上是我的经验之淡，肯定不是太全面，但都是一些常见的故障，给学习板卡级维修的朋友作个参考．谢谢大家！虽然是发过一次了,很快沉了,但我觉得很多朋友很有学习的必要.决定重发......电脑主板诊断卡使用详细介绍［作者：佚名转贴自：本站原创阅读次数：50 更新时间：2006-11-1 8:47:00 录入：刘光勇］热PC技术发展到今天可以说已经达到了前所未有的性能，在易用性上也大大的改善了，然而在装机及使用的时候却经常发生一些问题。

Windows server 2008 服务 器配置与管理
项目2 配置Windows Server 2008工作环境
项目2 配置Windows Server 2008 工作环境
本章要点
配置Windows Server 2008用户和系统环境 管理硬件设备 配置计算机名与网络 使用Windows Server 2008管理控制台 管理服务器的角色和功能
(2) 在Windows Update 对话框 中，选择安装更新的方法，这 里选择【让我选择】选项
(3) 在【选择Windows安装更新 的方法】窗口中，选择一种自 动安装更新的方法，并单击 【确定】按钮保存设置
2.5 Windows Server 2008 管理控制台
3．使用环境变量
环境变量的前后加上% 例如：
％username％：用户账户名称 ％ windir ％ ： Windows系统文件目录
2.3 管理硬件设备
硬件设备
连接到计算机并由计算机控制的所有设备 连接方式
连接到计算机内部的扩展槽中，如网络适配器、声卡 另一些设备连接到计算机外部的端口上，打印机、扫描仪
2.2.2 设置用户工作环境
1. 设置用户的桌面环境(续)
(3) 选中需要放在桌面的图 标的相应复选框
(4) 设置后效果
2.2.2 设置用户工作环境
2. 自定义任务栏和开始菜单
作用：
修改【开始】菜单模式 扩展【控制面板】和显示【管
理工具】
操作步骤:
(1) 双击【控制面板】中【任 务栏和开始菜单】图标
2.1 真实情景引入
真实情景
对A公司设计部文件服务器进行相关初始化配置，要求在桌面显示常用 的图标；修改服务器的计算机名；配置服务器的网络参数；启用Windows防 火墙、下载更新；远程管理和维护这台服务器以及安装Telnet客户端。

电脑维修快速入门【技术1】电脑故障分析面对各种电脑故障的出现，要学会分析电脑故障以及产生的原因。

在维修电脑过程中，要认识常见的软硬件工具并掌握其技术，以便自己动手解决故障。

既然电脑是由主板、CPU、显卡、内存、硬盘和显示器等所组成的，那么所产生的故障必然也是由这些设备引起的。

下面将介绍在使用电脑的过程中，经常发生的电脑故障现象如开机无法显示、关机失败、自动重启、黑屏、蓝屏以及出现死机等状况作一一详解。

1、开机无法显示电脑开机无显示，最先检查的就是BIOS，因为其储存着重要的硬件数据，同时BIOS 也是主板中比较脆弱的部分，极易受到CIH 病毒破坏，导致硬盘上的数据丢失。

通过检测硬盘数据是否完好来判断BIOS 是否被破坏，如果硬盘数据完好无损，再来分析以下几个原因。

（1）主板扩展槽或扩展卡有问题，槽内有灰尘或者槽本身被损坏。

如图 1 所示。

图1 主板扩展槽（2）现在的免跳线主板若在CMOS 里设置的CPU 频率不对，通过清除CMOS 即可解决开机无显示故障。

CMOS 跳线一般在主板的锂电池附近，其默认位置一般为1、2 短路，只要将跳线帽取下改为2、3 短路几秒钟就可清除CMOS 跳线。

如图2 所示。

图2 CMOS 跳线图3 锂电池放电但对于以前的老主板是找不到该跳线的，先取下锂电池，过5～6 秒钟的时间，电池完全放电后再安装上，即可解决开机无显示的故障。

如图3 所示。

（3）主板无法识别内存、内存损坏或者内存不匹配也会导致开机无显示的故障。

2、电脑关机失败出现电脑关机失败的原因主要有：系统文件中自动关机程序有缺陷；病毒、有缺陷的应用程序或者系统任务；关闭Windows 时设置使用的声音文件被破坏；外设和驱动程序兼容性不好，不能响应快速关机等。

3、电脑自动重启电脑重启原因有很多，下面从软件、硬件和其他方面对重启现象作简单介绍。

软件方面（1）病毒引起。

“冲击波”病毒发作时还会提示系统将在60 秒后自动启动，如图 4 所示。

主板诊断卡使用说明使用主板诊断卡可以快速检测主板的各种硬件问题，如IDE接口是否正常、内存是否工作、CPU是否正常等。

它能够将故障的错误信息显示在连接的显示器上，帮助用户快速定位并解决问题。

使用主板诊断卡的步骤如下：1.关闭电脑，并从电源中断电。

确保电脑没有供电，以免发生电击事故。

2.打开电脑机箱，并找到主板上的PCI或ISA插槽。

主板上通常会有几个插槽，选择其中一个插槽插入主板诊断卡。

3.将主板诊断卡插入所选插槽。

插入时要小心，确保卡插入插槽的位置正确，并且卡与插槽的金属接触良好。

4.关闭电脑机箱，并连接显示器。

将显示器的信号线与主板诊断卡的输出接口连接，确保正确连接。

5.重新连接电脑的电源，并开启电源。

此时主板诊断卡会开始进行自检。

在自检过程中，主板诊断卡会发送特定的信号给显示器，以便正确显示故障信息。

6.观察显示器上的信息。

显示器上会显示一些故障代码或错误信息，比如CPU错误、内存错误、硬盘错误等。

根据显示器上的信息可以判断主板上出现了哪些硬件问题。

7.根据故障信息进行问题排查。

根据显示器上的信息，可以初步判断主板哪个部分出现了故障。

比如，如果显示器上显示CPU错误，那么可以检查CPU插槽的接触是否良好，CPU散热器是否正常工作等。

8.根据问题的具体情况，采取相应的解决措施。

如果是硬件组件连接问题，可以重新插拔组件，确保接触良好；如果是硬件故障，可以更换相应的硬件组件。

使用主板诊断卡进行故障诊断可以提高维修效率和准确性。

但是需要注意的是，主板诊断卡只能检测主板上的硬件问题，对于操作系统或软件引起的问题无法进行诊断。

所以，在进行故障排查时，还需综合考虑并排除其他可能的问题。

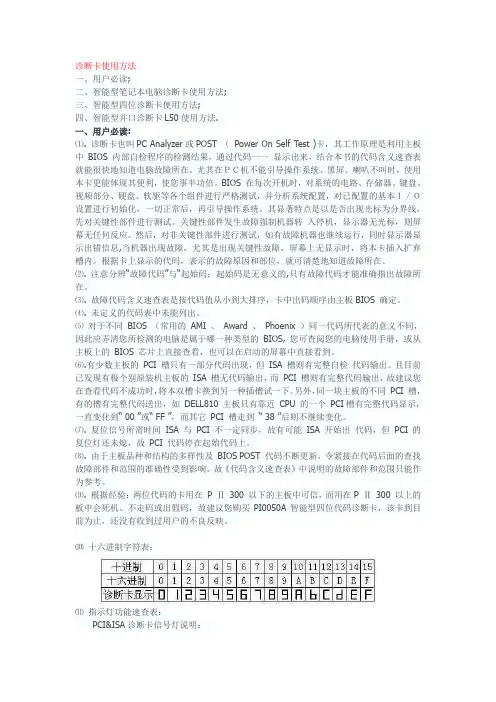

诊断卡使用方法一、用户必读;二、智能型笔记本电脑诊断卡使用方法;三、智能型四位诊断卡使用方法;四、智能型并口诊断卡L50使用方法.一、用户必读:⑴. 诊断卡也叫PC Analyzer或POST （Power On Self Test )卡，其工作原理是利用主板中BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。

关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。

根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。

⑵. 注意分辨“故障代码”与“起始码；起始码是无意义的,只有故障代码才能准确指出故障所在。

⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。

⑷. 未定义的代码表中未能列出。

⑸对于不同BIOS （常用的AMI 、Award 、Phoenix ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。

⑹.有少数主板的PCI 槽只有一部分代码出现，但ISA 槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

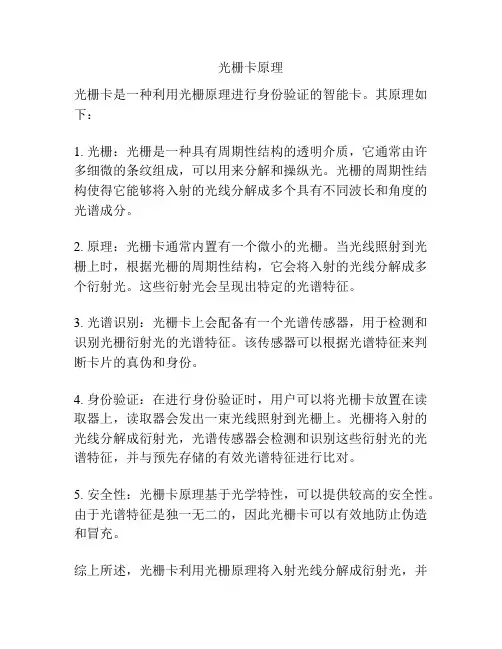

光栅卡原理
光栅卡是一种利用光栅原理进行身份验证的智能卡。

其原理如下：
1. 光栅：光栅是一种具有周期性结构的透明介质，它通常由许多细微的条纹组成，可以用来分解和操纵光。

光栅的周期性结构使得它能够将入射的光线分解成多个具有不同波长和角度的光谱成分。

2. 原理：光栅卡通常内置有一个微小的光栅。

当光线照射到光栅上时，根据光栅的周期性结构，它会将入射的光线分解成多个衍射光。

这些衍射光会呈现出特定的光谱特征。

3. 光谱识别：光栅卡上会配备有一个光谱传感器，用于检测和识别光栅衍射光的光谱特征。

该传感器可以根据光谱特征来判断卡片的真伪和身份。

4. 身份验证：在进行身份验证时，用户可以将光栅卡放置在读取器上，读取器会发出一束光线照射到光栅上。

光栅将入射的光线分解成衍射光，光谱传感器会检测和识别这些衍射光的光谱特征，并与预先存储的有效光谱特征进行比对。

5. 安全性：光栅卡原理基于光学特性，可以提供较高的安全性。

由于光谱特征是独一无二的，因此光栅卡可以有效地防止伪造和冒充。

综上所述，光栅卡利用光栅原理将入射光线分解成衍射光，并
通过光谱传感器识别和比对衍射光的光谱特征，从而实现身份的验证和识别。

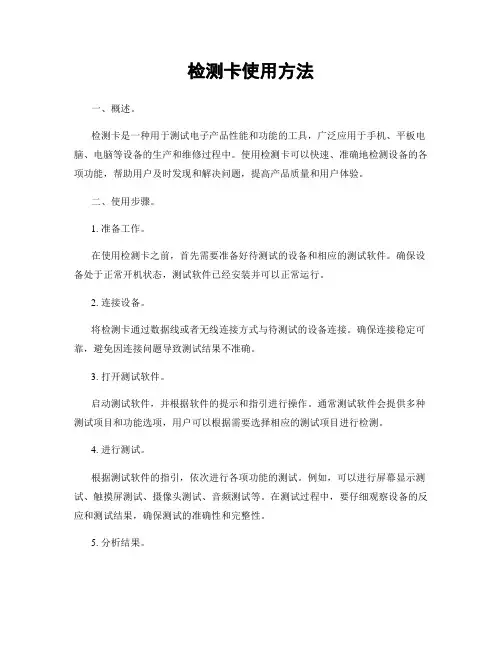

检测卡使用方法一、概述。

检测卡是一种用于测试电子产品性能和功能的工具，广泛应用于手机、平板电脑、电脑等设备的生产和维修过程中。

使用检测卡可以快速、准确地检测设备的各项功能，帮助用户及时发现和解决问题，提高产品质量和用户体验。

二、使用步骤。

1. 准备工作。

在使用检测卡之前，首先需要准备好待测试的设备和相应的测试软件。

确保设备处于正常开机状态，测试软件已经安装并可以正常运行。

2. 连接设备。

将检测卡通过数据线或者无线连接方式与待测试的设备连接。

确保连接稳定可靠，避免因连接问题导致测试结果不准确。

3. 打开测试软件。

启动测试软件，并根据软件的提示和指引进行操作。

通常测试软件会提供多种测试项目和功能选项，用户可以根据需要选择相应的测试项目进行检测。

4. 进行测试。

根据测试软件的指引，依次进行各项功能的测试。

例如，可以进行屏幕显示测试、触摸屏测试、摄像头测试、音频测试等。

在测试过程中，要仔细观察设备的反应和测试结果，确保测试的准确性和完整性。

5. 分析结果。

测试完成后，对测试结果进行分析和比对。

根据测试结果，判断设备是否存在功能异常或者性能问题，及时进行修复和调整。

同时，也可以根据测试结果评估设备的整体性能和质量水平。

6. 记录数据。

在测试过程中，可以将测试结果进行记录和保存。

这样可以方便用户日后查阅和分析，也有利于生产和维修人员及时了解设备的情况和问题。

三、注意事项。

1. 确保设备安全。

在使用检测卡进行测试时，要注意保护好待测试的设备，避免因测试操作导致设备受损或者出现其他问题。

2. 注意测试环境。

在进行测试时，要选择一个相对安静、明亮的环境，避免外界因素对测试结果产生影响。

同时，也要注意保持测试环境的整洁和安全。

3. 遵循操作规程。

在使用检测卡进行测试时，要严格按照测试软件的操作规程进行操作，避免因操作不当导致测试结果不准确或者设备受损。

四、总结。

通过使用检测卡，可以帮助用户快速、准确地测试设备的各项功能和性能，及时发现和解决问题，提高产品质量和用户体验。

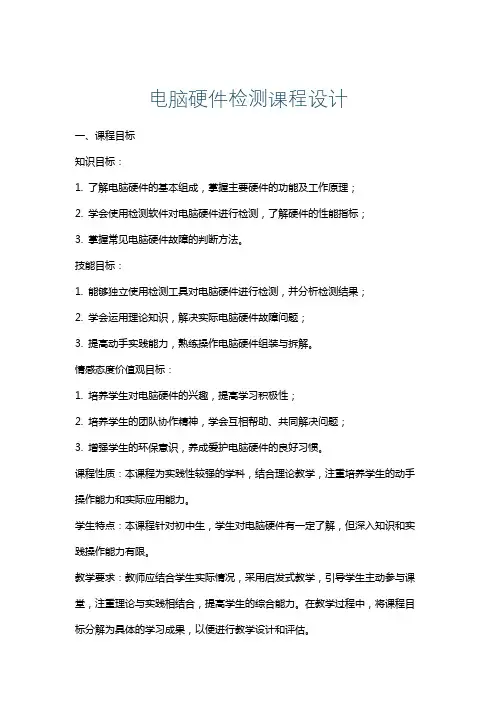

电脑硬件检测课程设计一、课程目标知识目标：1. 了解电脑硬件的基本组成，掌握主要硬件的功能及工作原理；2. 学会使用检测软件对电脑硬件进行检测，了解硬件的性能指标；3. 掌握常见电脑硬件故障的判断方法。

技能目标：1. 能够独立使用检测工具对电脑硬件进行检测，并分析检测结果；2. 学会运用理论知识，解决实际电脑硬件故障问题；3. 提高动手实践能力，熟练操作电脑硬件组装与拆解。

情感态度价值观目标：1. 培养学生对电脑硬件的兴趣，提高学习积极性；2. 培养学生的团队协作精神，学会互相帮助、共同解决问题；3. 增强学生的环保意识，养成爱护电脑硬件的良好习惯。

课程性质：本课程为实践性较强的学科，结合理论教学，注重培养学生的动手操作能力和实际应用能力。

学生特点：本课程针对初中生，学生对电脑硬件有一定了解，但深入知识和实践操作能力有限。

教学要求：教师应结合学生实际情况，采用启发式教学，引导学生主动参与课堂，注重理论与实践相结合，提高学生的综合能力。

在教学过程中，将课程目标分解为具体的学习成果，以便进行教学设计和评估。

1. 认识电脑硬件：介绍电脑硬件的基本组成，包括CPU、主板、内存、硬盘、显卡等，以及各硬件的功能和工作原理。

参考教材章节：第一章 电脑硬件概述2. 硬件检测工具的使用：讲解常用硬件检测软件的功能和操作方法，如CPU-Z、GPU-Z等。

参考教材章节：第二章 硬件检测工具3. 硬件性能指标分析：学习如何查看硬件的性能指标，并进行简单分析。

参考教材章节：第三章 硬件性能指标4. 常见硬件故障判断：介绍常见电脑硬件故障现象及判断方法。

参考教材章节：第四章 常见硬件故障及解决方法5. 实践操作：组织学生进行电脑硬件组装、拆解和检测的实际操作，巩固所学知识。

参考教材章节：第五章 实践操作教学内容安排和进度：第一课时：认识电脑硬件，了解各硬件的功能和工作原理。

第二课时：学习使用硬件检测工具，掌握操作方法。

第三课时：分析硬件性能指标，进行简单判断。

电脑故障诊断卡的使用方法诊断卡也叫POST卡（Power On Self Test）或DEBUG诊断卡，其工作原理是利用主板中BIOS内部程序的检测结果，通过代码一一显示出来，结合代码含义就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

诊断卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当诊断卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

一、指示灯状态灯名信号名称说明CLK总线时钟不论ISA和PCI只要一块空板（无需CPU），接通电源就应该亮，否则时钟信号坏BIOS基本输入输出当主板运行对BIOS有读操作时会闪烁IRDY主设备准备好有IRDY信号时才闪烁，否则不亮OSC振荡有ISA槽的主振信号，空板通电应常亮，否则停振FRAME帧周期PCI槽有循环帧信号时灯才闪烁，平时常亮RET复位开机瞬间或按下RESET按钮后，亮半秒熄灭属正常情况；若常亮，通常为主板复位电路、复位按钮坏，或插针连接有误±12V电源空板上电即应常亮，否则无此电压输出或主板有短路±5V电源空板上电即应常亮，否则无此电压输出或主板有短路3.3V电源空板上电即应常亮，否则无此电压输出或主板有短路二、常见代码代码说明备注00或FF运行一系列代码之后，出现00或FF代码，则主板OK一开机就显示一个固定的代码（如：00或 FF），没有任何变化，通常为主板或CPU没有正常运行由于主板设计以及芯片组之间的差异，部分主板自检完成后可能显示23、25、26代码，属于正常情况CO初始化高速缓存主板或CPU故障C1或C6内存自检（如：C1 表明内存有问题）此代码死机喇叭将报警，有些主板显示A731显示器存储读/写测试或扫描检测失败主板显示部分或显卡故障，喇叭将报警41初始化软盘驱动控制器主板BIOS问题三、操作步骤当机器在加电启动的自检过程中出现无显故障时（例如：自检硬件不通过、喇叭报警、显示器不能正常显示等）1）首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹；2）如果没发现异常，再利用硬件最小系统法，将主板诊断卡插在ISA或PCI槽上（如主板带ISA槽，建议先选择ISA槽；如没有ISA 槽，再选择PCI槽。

http://www.6113前 言非常感谢您选择奇冠公司的电脑故障诊断卡、电脑稳定性与故障诊断二合一卡系列产品，如果您有什么疑问，请登陆我司网站查询详情解答；您还可以将具体问题发E‐mail 到p678@，我们会及时回复您。

感谢您的信赖和支持！本用户手册第一部分主要对我司生产的新一代及准确王电脑故障诊断卡的特点、外观及使用方法做了简单介绍，并对目前主流三个BIOS制造商的POST代码做了详细说明和一些简单的排错处理方法，最后，列表说明了新一代及准确王诊断卡显示特有字符“no”时的处理方法。

第二部分着重介绍电脑稳定性与故障诊断二合一卡（本手册下简称“二合一卡”）的特点及使用方法。

二合一卡采用大规模IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。

内部资源更丰富，抗干扰性能更优越，自身故障率极低。

无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。

它是一款高性能卡，即能对电脑故障诊断，又可对其稳定性测试。

功能二卡合一，方便适用。

本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、及二合一卡系列产品已获CE认证并受中国国家专利保护（专利号：03126857.9），侵权必究。

我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。

本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。

如果您要了解最新产品资讯，请访问我公司网站。

欢迎访问广州奇冠电子公司网目 录第一部分：电脑故障诊断卡详细说明 (1)一、注意事项 (1)二、产品简介 (1)三、功能特点 (2)四、型号特征 (3)五、操作流程 (4)六、用户必读 (5)七、十六进制字符及本卡独有的特殊字符表 (9)八、POST代码含义表 (9)1. AMI BIOS (9)2. Award BIOS (16)3. Phoenix BIOS和Tandy 3000 BIOS (20)九、声音代码含义表 (25)十、常见问题及解决 (26)第二部分：二合一卡说明 (29)一、二合一卡部件介绍 (29)（1）二合一卡部件图（以MKCP6为例） (29)（2）主板连线图 (30)二、二合一卡与诊断卡的区别与功能特点 (30)三、二合一卡指示灯含义 (31)四、测试状态说明 (32)五、注意事项 (32)第一部分：电脑故障诊断卡详细说明 一、注意事项注意：只可按本说明书或在本产品能承受的保护范围内使用本系列产品；本产品安全等级符合IEC 61010－1（2001）、EN 61010-1（2001）标准，并已获国际CE认证。
