隧道砼衬砌模板台车方案（例）一、总体*＊隧道左洞长448m，右洞长480m，根据工程实际和既有资源，每洞单独投入一台模板台车进行洞身二次衬砌，其中左洞台车长10.5m（约重72t）,右洞台车长12.0m（约重82t）。
厂家制作组配件，现场安装、装饰和配套。

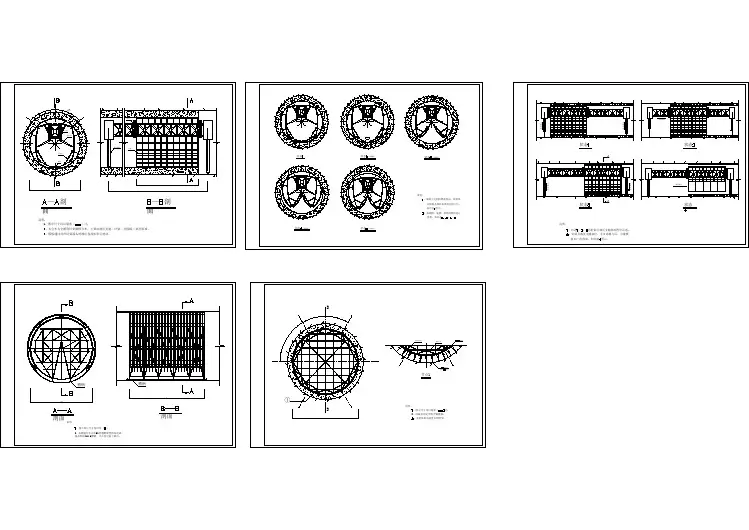

台车为全液压脱（立）模，电动减速机自动行走，由模板部分、台架部分、液压和行走系统四部分组成.型号规格及主要技术参数：台车通过净空尺寸:6*4.2m台车行走速度:10m/min（坡度小于5%）单边脱模量：100mm水平调整量：+100mm系统压力：160kg/cm2油缸最大行程：(竖向、侧向）300mm 详见附图。
二、强度刚度验核（1、参考文献：《机械设计手册第一卷》机械工业出版社出版。
2、计算条件：按每小时浇灌2m高度的速度，每平方米承受 5T载荷的条件计算。
）2.1、面板校核（每块模板宽1500mm,纵向加强角钢间隔250mm)计算单元图:其中：q—砼对面板的均布载荷 q =0。
5Kgf/cm22。
1。
1、强度校核模型根据实际结构,面板计算模型为四边固定模型公式：其中α——比例系数. 当 a/b=150/25=6 α取0。
5t——面板厚 t=0。
6 cmb——角钢间隔宽度 b=25cmσmax——中心点最大应力得σmax=0。
5x(25/0。
6）^2x0。
5=434 Kgf/cm2<[σ]=1300Kgf/cm2。
合格。
2.1.2 、刚度校核见强度校核模型公式：式中：β——比例系数.由 a/b=150/25=6 β取 0.0284E—-弹性模量 A3钢板E=1.96x106 kgf/cm2ωmax--中点法向最大位移.得: 中点法向位移ωmax=0。
0055cm<0。
035cm. 合格。
2.2、面板角钢校核2。
2.1、计算单元2.2 。
2、强度校核2。
2。
2.1、计算模型根据实际结构，角钢计算模型为两端固定。
2.2。
2 。
2、强度校核公式：［x=L,最大弯矩在两端处]得: M=23437 kgfcm公式： [x=L/2 角钢中点弯矩］得： M=11718 kgfcm由如图：所以，两端中点。
首先感谢贵单位购买和使用我公司产品，使用前请详细阅读以下章节。
第一章：概述砼衬砌台车是我公司根据用户施工工程所需专门设计制造的非标产品，本台车专用于隧道及洞室砼衬砌施工。
本台车为全液压立模、脱模、电动减速机自动行走。
从根本上解决了用户砼衬砌施工中速度慢，衬砌表面质量差，工程投入高，不能平行施工等难题。
衬砌台车为我公司拳头产品，用户可以放心使用。
一、台车总装图及衬砌尺寸：详见附图。
二、模板展开图及工作窗、注浆口位置：详见附图。
三、基本技术参数：最大衬砌长度根据用户要求设计确定行走速度 10m/min爬坡能力 3％总功率 24.5KW行走电机9.5KWX2＝19KW 油泵电机5.5KW液压系统压力 Pmax＝16Mpa模板单边脱模量 Amin＝150mm水平油缸左右调整量 Bmax＝100mm油缸最大行程：顶升油缸 250mm侧向油缸 300mm水平油缸 100mm（左、右）第二章：使用说明警示：回油滤清器发讯器电压为交流220V。
注意：1、新机使用前应检查无“三漏”情况；2、检查电机绝缘是否良好；3、减速机是否加足润滑油，液压油油位是否满足要求；4、检查油泵转向。
（从电机端看为顺时针转动）5、检查所有螺栓是否拧紧，模板接缝、错台是否满足设计要求；6、确定台车周围无工作人员和障碍物。
一、新机的试验与调整：1、合上主断路器，此时操作台和控制箱上的电源指示灯应亮，操作台电压表显示为380V；2、做回油滤清器发讯器两根出线短接试验，检验滤清器堵塞指示灯是否完好，此时指示灯应亮，然后恢复原位；3、起动油泵电机并立即停止，检查油泵转向是否正确，并无异响，无泄漏；4、完成以上3个步骤后，重新起动油泵电机，然后将竖向缸（顶升缸）或侧向油缸升出或缩回，此时应无卡滞或异响。
检查侧向油缸是否同步，如不同步，请调节单向节流阀使之同步。
完成此步骤系统应无漏油。
5、将侧向油缸伸出或缩回到行程终点，检查液压系统压力是否达到14Mpa,最大不大于16Mpa。

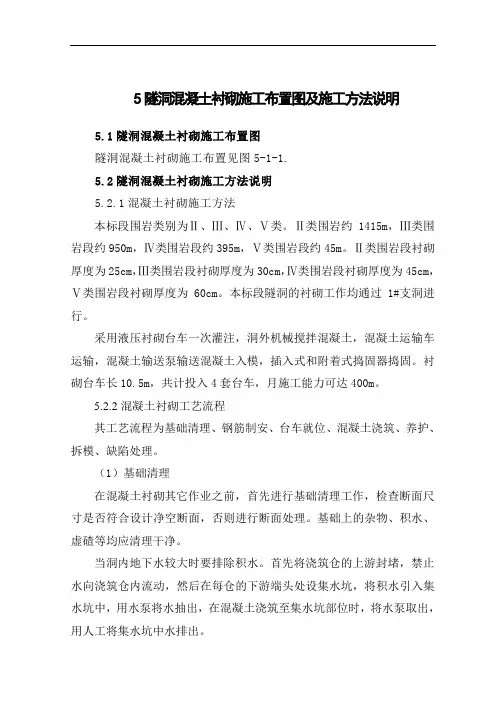

5隧洞混凝土衬砌施工布置图及施工方法说明5.1隧洞混凝土衬砌施工布置图隧洞混凝土衬砌施工布置见图5-1-1.5.2隧洞混凝土衬砌施工方法说明5.2.1混凝土衬砌施工方法本标段围岩类别为Ⅱ、Ⅲ、Ⅳ、Ⅴ类。
Ⅱ类围岩约1415m，Ⅲ类围岩段约950m，Ⅳ类围岩段约395m，Ⅴ类围岩段约45m。
Ⅱ类围岩段衬砌厚度为25cm，Ⅲ类围岩段衬砌厚度为30cm，Ⅳ类围岩段衬砌厚度为45cm，Ⅴ类围岩段衬砌厚度为60cm。
本标段隧洞的衬砌工作均通过1#支洞进行。
采用液压衬砌台车一次灌注，洞外机械搅拌混凝土，混凝土运输车运输，混凝土输送泵输送混凝土入模，插入式和附着式捣固器捣固。
衬砌台车长10.5m，共计投入4套台车，月施工能力可达400m。
5.2.2混凝土衬砌工艺流程其工艺流程为基础清理、钢筋制安、台车就位、混凝土浇筑、养护、拆模、缺陷处理。
（1）基础清理在混凝土衬砌其它作业之前，首先进行基础清理工作，检查断面尺寸是否符合设计净空断面，否则进行断面处理。
基础上的杂物、积水、虚碴等均应清理干净。
当洞内地下水较大时要排除积水。
首先将浇筑仓的上游封堵，禁止水向浇筑仓内流动，然后在每仓的下游端头处设集水坑，将积水引入集水坑中，用水泵将水抽出，在混凝土浇筑至集水坑部位时，将水泵取出，用人工将集水坑中水排出。
（2）钢筋制安1）钢筋材料要求○1每批钢筋均应附有产品质量证明书及出厂检验单，在使用前，分批进行以下钢筋机械性能试验：钢筋分批试验，以同一炉（批）号、同一截面尺寸的钢筋为一批，取样的重量不大于60kg；根据厂家提供的钢筋质量证明书，检查每批钢筋的外表质量，并测量每批钢筋的代表直径；在每批钢筋中，选取经表面检查和尺寸测量合格的两根钢筋中各取一个拉力试件（含屈服点，抗拉强度和延伸率试验）和一个冷弯试验，如一组试验项目的一个试件不符合监理人规定数值时，则另取两倍数量的试件，对不合格的项目作第二次试验，如有一个试件不合格，则该批钢筋为不合格产品。
