基于单片机的智能温湿度检测器设计设计基于单片机的智能温湿度检测器，旨在实时监测环境的温湿度值，并根据不同的条件进行相应的处理和提醒，提高用户对环境的感知能力。
本文将分为五个部分进行介绍：引言、设计方案、系统实现、系统测试和总结。
引言随着科技的发展，人们对于生活环境的要求也越来越高，温湿度是人们感知环境的两个重要指标。
通过实时监测温湿度值，可以及时采取调控措施来提高环境的舒适度。
同时，温湿度检测器广泛应用于气象、农业、生物、医疗和工业等领域。
因此，设计一种基于单片机的智能温湿度检测器对于提高环境感知能力具有重要意义。
设计方案本设计方案采用单片机作为核心处理器，利用传感器采集环境的温湿度数据，并通过LCD显示模块实时显示。
同时，通过调节风扇和加热器来改变环境温湿度，通过蜂鸣器和LED灯进行相应的警示。
系统还具有数据存储和远程监测功能，可以通过WiFi或蓝牙模块进行数据传输和远程控制。
系统实现1.硬件设计：-单片机选择：选择一款适合的单片机，如STC89C52系列，具有较高的性能和丰富的外设接口。
-传感器选择：选择一种温湿度传感器，如DHT11或DHT22，能够准确地测量环境的温湿度。
-显示模块选择：选择一款合适的LCD显示模块，如16×2字符LCD，用于实时显示温湿度数值。
-外部模块选择：选择合适的风扇、加热器、LED灯和蜂鸣器等外部模块，用于调控环境温湿度并进行相应的警示。
2.软件设计：-采样程序：编写程序读取传感器采集的温湿度数据，并将其存储在内存中。
-显示程序：编写程序将温湿度数值显示在LCD显示模块上，通过按键实现数据的切换和查看。
-控制程序：编写程序根据设定的温湿度范围，控制风扇和加热器的开关，以及蜂鸣器和LED灯的警示。
-数据存储程序：编写程序将采集的温湿度数据存储在EEPROM或SD卡中，以备后续分析和记录。
-远程监测程序：编写程序利用WiFi或蓝牙模块将温湿度数据传输到手机或电脑上，实现远程监测和控制。
基于单片机的温湿度检测及显示.1设计的意义最近几年来，随着科技的飞速发展，单片机领域正在不断的走向社会各个角落，还带动传统控制检测日新月异更新。
在实时运作和自动控制的单片机应用到系统中，单片机如今是作为一个核心部件来使用，仅掌握单片机方面知识是不够的，还应根据其具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
“单片机原理及应用课程设计”是电子类专业的学科基础科，它是继“汇编语言程序设计”，“接口技术”等课程之后开出的实践环节课程。
与此同时，现代社会越来越多的场所会涉及到温度与湿度并将其显示。
由于温度与湿度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，例如：冬天温度为18至25℃，湿度为30%至80%；夏天温度为23至28℃，湿度为30%至60%。
在此范围内感到舒适的人占95%以上。
在装有空调的室内，室温为19至24℃，湿度为40%至50%时，人会感到最舒适。
如果考虑到温、湿度对人思维活动的影响，最适宜的室温度应是工作效率高。
18℃，湿度应是40%至60%，此时，人的精神状态好，思维最敏捷。
所以，本课程设计就是通过单片机驱动LCD1602，液晶显示温湿度，通过此设计，可以发现本设计有一定的扩展性，而且可以作为其他有关设计的基础。
2设计原理2.1设计目标2.1.1基本功能检测温度、湿度显示温度、湿度过限报警2.1.2主要技术参数温度检测范围：-在实时运作和自动控制的单片机应用到系统中，单片机如今是作为一个核心部件来使用，仅掌握单片机方面知识是不够的，还应根据其具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
“单片机原理及应用课程设计”是电子类专业的学科基础科，它是继“汇编语言程序设计”，“接口技术”等课程之后开出的实践环节课程。
与此同时，现代社会越来越多的场所会涉及到温度与湿度并将其显示。
由于温度与湿度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，例如：冬天温度为18至25℃，湿度为30%至80%；夏天温度为23至28℃，湿度为30%至60%。
基于单片机的温湿度监测系统设计基于单片机的温湿度监测系统设计一、引言随着工业自动化和物联网技术的快速发展，对环境参数的监测变得越来越重要。
特别是在工业生产过程中，保持环境条件的稳定对于产品质量和生产效率具有重大影响。
为了实现这一目标，本文将介绍如何基于单片机设计一种温湿度监测系统。
二、相关技术在这个系统中，我们将使用单片机作为主控制器，负责采集和处理环境中的温度和湿度数据。
单片机是一种集成度高、价格低廉的微控制器，广泛应用于各种嵌入式系统中。
传感器则负责采集环境中的温湿度数据，并将数据传输给单片机。
我们将选择具有数字输出功能的温湿度传感器，以确保数据传输的稳定性和准确性。
此外，单片机通过液晶显示屏实时显示采集到的温湿度数据，用户可以通过按键对系统进行设置和校准。
单片机的编程语言通常为C语言，程序编写的好坏将直接影响系统的性能和稳定性。
三、系统设计1、硬件选择：选择具有I2C接口的温湿度传感器，如DHT11或SHT11，它们可以同时采集温度和湿度数据，且精度较高。
选择一个适用于单片机的液晶显示屏，如1602或2004，用于实时显示数据。
2、软件设计：根据系统的需求，编写单片机程序。
程序应包括数据采集、数据处理、数据显示和按键处理等功能。
在编写程序时，需要注意代码的优化，以提高系统的响应速度和稳定性。
3、程序编写：使用C语言编写单片机程序，实现上述功能。
程序应具有良好的可读性和可维护性，同时考虑代码优化，以提高系统的性能。
四、系统优化为了提高系统的性能和稳定性，可以进行以下优化：1、减小系统功耗：选择低功耗的单片机和传感器，优化程序，降低系统的待机功耗。
2、提高系统稳定性：在程序中加入自检功能，确保系统在异常情况下能自动复位，提高系统的稳定性。
3、优化数据传输速度：根据实际需要，调整数据传输速度，以提高系统的响应速度。
五、结果分析为了评估系统的性能，我们将对设计的温湿度监测系统进行实验验证。
比较实验结果与预期目标之间的差异，分析系统的优缺点，并根据实际情况进行优化。
基于单片机的温湿度检测系统硬件设计介绍：随着科技的发展，温湿度检测系统在许多领域都有广泛的应用。
本文将介绍一种基于单片机的温湿度检测系统的硬件设计。
设计目标：该温湿度检测系统的设计目标是能够准确地测量环境温度和湿度，并能够实时显示测量结果。
硬件设计：该系统的硬件设计包括传感器模块、单片机模块、显示模块和电源模块。
1.传感器模块：温湿度传感器是实现温湿度检测的核心部件。
一种常用的传感器是DHT11，它具有高精度和稳定性。
该传感器采用数字信号输出，能够直接与单片机连接。
传感器模块的设计包括传感器接口电路和信号处理电路。
2.单片机模块：单片机模块负责处理传感器模块输出的信号，并进行数据处理和显示控制。
常用的单片机有STM32、PIC等。
单片机模块的设计包括单片机主控芯片、时钟电路、存储器、输入输出接口电路和通信接口电路等。
3.显示模块：显示模块的设计主要包括显示屏和显示控制电路。
常用的显示屏有LCD、LED等，可以根据需求选择合适的显示屏。
显示控制电路负责将单片机模块处理的数据通过合适的方式显示在显示屏上。
4.电源模块：电源模块的设计包括电源管理电路和供电电源。
电源管理电路负责对输入电源进行稳压、过流保护等处理，以保证系统的正常工作。
供电电源根据设计需求选择合适的电源，如电池供电或者直接接入交流电源。
软件设计：该温湿度检测系统的软件设计包括传感器数据采集、信号处理、数据计算和显示控制等。
1.传感器数据采集：单片机模块通过GPIO口读取传感器模块输出的数字信号，并将其转换为二进制数据。
2.信号处理：将传感器模块输出的二进制数据转换为温度和湿度值，并进行校准。
可以根据实际应用需求进行数据处理，如滤波、平均值计算等。
3.数据计算：根据温湿度传感器的特点和相关算法，对信号处理后的数据进行计算，得出准确的温湿度值。
4.显示控制：将计算得出的温湿度值通过显示模块显示在显示屏上，可以选择以数字形式或者图形形式显示。
基于单片机的温湿度监测系统设计一、引言在现代生活和工业生产中，对环境温湿度的准确监测具有重要意义。
温湿度的变化可能会影响到产品质量、设备运行以及人们的生活舒适度。
因此，设计一个高效、准确且可靠的温湿度监测系统至关重要。
本设计基于单片机，旨在实现对环境温湿度的实时监测和数据处理。
二、系统总体设计方案（一）系统功能需求本系统需要实现以下功能：1、实时采集环境温湿度数据。
2、对采集到的数据进行处理和分析。
3、将温湿度数据显示在液晶显示屏上。
4、具备数据存储功能，以便后续查询和分析。
5、当温湿度超出设定范围时，能够发出报警信号。
（二）系统总体架构本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集温湿度数据，并将其转换为电信号传输给单片机。
单片机对接收的数据进行处理和分析，然后将结果发送给显示模块进行显示，同时将数据存储到存储模块中。
当温湿度超出设定范围时，单片机控制报警模块发出报警信号。
三、硬件设计（一）传感器选择选用 DHT11 数字温湿度传感器，它是一款含有已校准数字信号输出的温湿度复合传感器。
具有体积小、功耗低、响应速度快、性价比高等优点，能够满足本系统的设计要求。
（二）单片机控制模块选择 STC89C52 单片机作为控制核心。
它具有丰富的 I/O 口资源、较高的处理速度和稳定性，能够有效地处理和控制整个系统的运行。
（三）显示模块采用液晶显示屏 1602，它能够清晰地显示温湿度数据和相关信息。
（四）存储模块选用 EEPROM 芯片 AT24C02 作为存储模块，用于存储温湿度数据，方便后续查询和分析。
（五）报警模块使用蜂鸣器作为报警装置，当温湿度超出设定范围时，单片机控制蜂鸣器发出报警声音。
四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源的初始化、传感器的初始化、显示模块的初始化等。
然后，系统进入循环，不断读取传感器采集到的温湿度数据，并进行处理和分析。
基于单片机的室内温湿度检测系统的设计
一、系统简介
本系统基于单片机，能够实时检测室内的温度和湿度，显示在
液晶屏幕上，并可通过串口输出到PC端进行进一步数据处理和存储。
该系统适用于家庭、办公室和实验室等场所的温湿度检测。
二、硬件设计
系统采用了DHT11数字温湿度传感器来实时检测室内温度和湿度，采用STC89C52单片机作为控制器，通过LCD1602液晶屏幕显示
温湿度信息，并通过串口与PC进行数据通信。
三、软件设计
1、采集数据
系统通过DHT11数字温湿度传感器采集室内的温度和湿度数据，通过单片机IO口与DHT11传感器进行通信。
采集到的数据通过计算
得到实际温湿度值，并通过串口发送给PC端进行进一步处理。
2、显示数据
系统将采集到的室内温湿度数据通过LCD1602液晶屏幕进行显示，可以实时观察室内温湿度值。
3、通信数据
系统可以通过串口与PC进行数据通信，将数据发送到PC端进
行存储和进一步数据处理。
四、系统优化
为了提高系统的稳定性和精度，需要进行优化，包括以下几点：
1、添加温湿度校准功能，校准传感器的测量误差。
2、添加系统自检功能，确保系统正常工作。
3、系统可以添加温湿度报警功能，当温湿度超过设定阈值时，系统会自动发送报警信息给PC端。
以上是基于单片机的室内温湿度检测系统的设计。

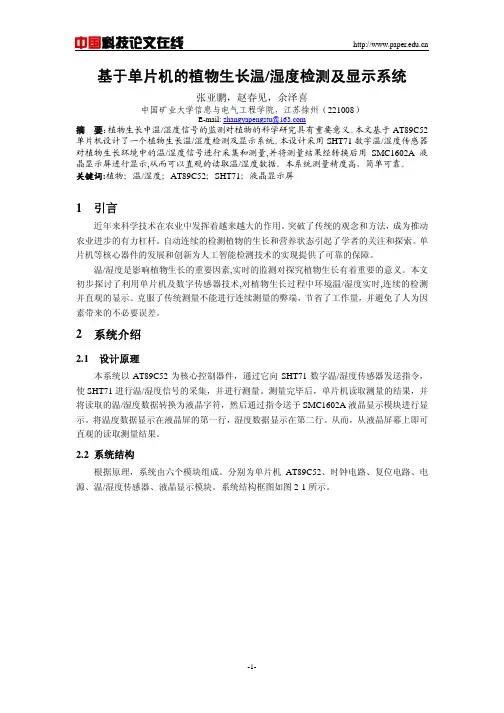

基于单片机的植物生长温/湿度检测及显示系统张亚鹏，赵春见，余泽喜中国矿业大学信息与电气工程学院，江苏徐州（221008）E-mail: zhangyapengstu@摘要：植物生长中温/湿度信号的监测对植物的科学研究具有重要意义。
本文基于AT89C52单片机设计了一个植物生长温/湿度检测及显示系统。
本设计采用SHT71数字温/湿度传感器对植物生长环境中的温/湿度信号进行采集和测量,并将测量结果经转换后用SMC1602A液晶显示屏进行显示,从而可以直观的读取温/湿度数据。
本系统测量精度高，简单可靠。
关键词:植物；温/湿度；AT89C52；SHT71；液晶显示屏1 引言近年来科学技术在农业中发挥着越来越大的作用。
突破了传统的观念和方法，成为推动农业进步的有力杠杆。
自动连续的检测植物的生长和营养状态引起了学者的关注和探索。
单片机等核心器件的发展和创新为人工智能检测技术的实现提供了可靠的保障。
温/湿度是影响植物生长的重要因素,实时的监测对探究植物生长有着重要的意义。
本文初步探讨了利用单片机及数字传感器技术,对植物生长过程中环境温/湿度实时,连续的检测并直观的显示。
克服了传统测量不能进行连续测量的弊端，节省了工作量，并避免了人为因素带来的不必要误差。
2 系统介绍2.1 设计原理本系统以AT89C52为核心控制器件，通过它向SHT71数字温/湿度传感器发送指令，使SHT71进行温/湿度信号的采集，并进行测量。
测量完毕后，单片机读取测量的结果，并将读取的温/湿度数据转换为液晶字符，然后通过指令送予SMC1602A液晶显示模块进行显示。
将温度数据显示在液晶屏的第一行，湿度数据显示在第二行。
从而，从液晶屏幕上即可直观的读取测量结果。
2.2 系统结构根据原理，系统由六个模块组成。
分别为单片机AT89C52、时钟电路、复位电路、电源、温/湿度传感器、液晶显示模块。
系统结构框图如图2-1所示。
图2-1 系统结构框图3 系统硬件设计3.1 系统原理图系统原理图如下图所示图3-1 系统原理图3.2 AT89C52及其时钟与复位电路AT89C52是美国ATMEL公司生产的低电压，高性能CMOS 8位单片机，片内含8k bytes 的可反复擦写的Flash只读程序存储器和256 bytes 的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准 MCS-51 指令系统及 8052产品引脚兼容，片内置通用 8 位中央处理器（CPU）和 Flash 存储单元，功能强大 AT89C52 单片机适合于许多较为复杂控制应用场合。
基于单片机的温湿度检测系统的设计一、引言温湿度是常见的环境参数，对于很多应用而言，如农业、生物、仓储等，温湿度的监测非常重要。
因此，设计并实现一个基于单片机的温湿度检测系统是非常有实际意义的。
本文将介绍该温湿度检测系统的设计方案，并详细阐述其硬件和软件实现。
二、系统设计方案1.硬件设计（1）传感器选择温湿度传感器的选择非常关键，常用的温湿度传感器包括DHT11、DHT22、SHT11等。
根据不同应用场景的精度和成本要求，选择相应的传感器。
（2）单片机选择单片机是整个系统的核心，需要选择性能稳定、易于编程的单片机。
常用的单片机有51系列、AVR系列等，也可以选择ARM系列的单片机。
（3）电路设计温湿度传感器与单片机的连接电路包括供电电路和数据通信电路。
供电电路通常采用稳压电源，并根据传感器的工作电压进行相应的电压转换。
数据通信电路使用串行通信方式。
2.软件设计（1）数据采集单片机通过串行通信方式从温湿度传感器读取温湿度数据。
根据传感器的通信协议，编写相应的代码实现数据采集功能。
（2）数据处理将采集到的温湿度数据进行处理，可以进行数据滤波、校准等操作，以提高数据的准确性和可靠性。
（3）结果显示设计一个LCD显示屏接口，将处理后的温湿度数据通过串行通信方式发送到LCD显示屏上显示出来。
三、系统实现及测试1.硬件实现按照上述设计方案，进行硬件电路的实现。
连接传感器和单片机，搭建稳定的供电电路，并确保电路连接无误。
2.软件实现根据设计方案，使用相应的开发工具编写单片机的代码。
包括数据采集、数据处理和结果显示等功能的实现。
3.系统测试将温湿度检测系统放置在不同的环境条件下，观察测试结果是否与真实值相符。
同时，进行长时间的测试，以验证系统的稳定性和可靠性。
四、系统优化优化系统的稳定性和功耗，可以采用以下方法：1.优化供电电路，减小电路噪声和干扰，提高电路的稳定性。
2.优化代码，减小程序的存储空间和运行时间，降低功耗。
基于单片机的室内温湿度监测控制系统设计现在越来越多的人开始关注室内的温度和湿度，因为这两个因素对人的健康和舒适度都有很大的影响。
为了实现室内温湿度的监测和控制，可以设计一个基于单片机的室内温湿度监测控制系统。
该系统包括温湿度传感器、单片机、液晶显示屏和继电器等主要部件。
其中，温湿度传感器用于实时监测室内的温度和湿度，将监测到的数据通过脉冲信号传输给单片机。
单片机负责接收传感器的数据，并进行相应的处理和控制。
液晶显示屏用于显示室内的温度和湿度数值，以及一些相关的状态信息。
继电器可根据温湿度的数值来控制室内的温湿度。
在设计过程中，首先需要选择合适的温湿度传感器。
市场上有很多种类的温湿度传感器可供选择，如DHT11、DHT22等。
根据实际需求和预算情况，可以选择适合的传感器。
接下来，需要选择合适的单片机。
常见的单片机种类有很多，如51系列、AVR系列、STM32系列等。
根据系统的功能和性能需求，选择合适的单片机进行控制。
然后，需要根据传感器的信号特点和单片机的输入输出特点进行适当的电路设计和连接。
一般来说，温湿度传感器的输出信号为模拟信号，需要通过AD转换电路将模拟信号转换为数字信号，再发送给单片机进行处理。
单片机的输出信号通过继电器来控制空调、加湿器等设备的开关。
在软件开发方面，需要编写相应的程序来实现温湿度的监测和控制。
可以通过单片机的编程软件进行程序编写和调试。
程序的逻辑一般分为温湿度的读取、数据的处理和控制命令的发送等几个部分。
读取温湿度数据后，可以将其显示在液晶屏上，同时根据设定的阈值来发送控制命令，实现温湿度的控制。
最后，还需要进行系统的测试和调试，确保系统的稳定性和可靠性。
可以通过模拟室内的温湿度变化，测试系统的监测和控制功能是否正常。
同时，还应检查显示屏和继电器的正常工作状态，确保系统能够正常运行。
综上所述，基于单片机的室内温湿度监测控制系统设计主要包括硬件设计和软件开发两个方面。
通过合理选择各种部件，并进行电路设计和程序编写，可以实现室内温湿度的监测和控制。
基于单片机的温湿度检测系统设计与实现摘要：基于单片机的温湿度检测系统设计与实现研究非常的重要。
针对某些特殊场所需要实时温湿度测量的问题，设计实现了基于单片机的温湿度实时监控系统。
系统采用STC89C52单片机作为微处理器芯片，外接DHT11温湿度传感器进行温湿度数据监测采集;选用LCD1602液晶显示器对单片机处理过的温湿度数据进行显示;采用串口蓝牙通信模块和蜂鸣器与单片机连接。
当温度超过用户设定的阈值时，蜂鸣器响起并且单片机通过蓝牙与用户手机进行铃声报警。
试验结果表明，温度检测范围完全满足实际需要。
0 引言现在部队仓库、运输车内的温湿度监控系统大多数是基于计算机显示屏的，计算机显示屏体积大，不方便随身携带，值班人员一旦离开显示屏，就造成信息传递的不及时。
装备的储存条件很苛刻，有着严格的温湿度储存要求，一旦温湿度异常，就可能会导致武器装备的寿命变短，影响武器装备的战斗性能，甚至导致武器装备直接损坏报废。
为了克服传统监控系统的缺点，本系统采用了蓝牙通信解决了电线电缆的连接问题;用低成本低功耗的单片机实现了传感器在枪库、弹药库和装备运输车中的全方位覆盖;采用蜂鸣器和用户手机终端多样式报警信号来解决报警方式单一的问题。
采用常见的单片机芯片和常用传感器，既简化了维修和维护，又解决了传统传感器与厂家系统不兼容等问题。
1 温湿度实时监控系统总体设计1.1 总体设计方案本文设计的系统主要需要实现以下功能：采集温湿度环境参数、传感器信号处理、温湿度显示、温湿度警报、蓝牙通信。
该系统既要能够处理传感器数据和控制各个模块，而且还要能够和手机进行蓝牙通信，所以需要一个可靠性高、处理能力强、结构简单的核心处理器。
这个要求可以用市场上广泛应用的单片机来满足。
本系统是基于STC89C52单片机设计的。
系统设计的总体框图如图1所示，本系统包括以下几个模块：温湿度传感器模块、供电模块、液晶显示模块、报警模块、键盘模块、蓝牙通信模块。
1设计得意义最近几年来,随着科技得飞速发展,单片机领域正在不断得走向社会各个角落,还带动传统控制检测日新月异更新。
在实时运作与自动控制得单片机应用到系统中,单片机如今就是作为一个核心部件来使用,仅掌握单片机方面知识就是不够得,还应根据其具体硬件结构,以及针对具体应用对象特点得软件结合,加以完善。
“单片机原理及应用课程设计”就是电子类专业得学科基础科,它就是继“汇编语言程序设计”,“接口技术”等课程之后开出得实践环节课程。
与此同时,现代社会越来越多得场所会涉及到温度与湿度并将其显示。
由于温度与湿度不管就是从物理量本身还就是在实际人们得生活中都有着密切得关系,例如:冬天温度为18至25℃,湿度为30%至80%;夏天温度为23至28℃,湿度为30%至60%。
在此范围内感到舒适得人占95%以上。
在装有空调得室内,室温为19至24℃,湿度为40%至50%时,人会感到最舒适。
如果考虑到温、湿度对人思维活动得影响,最适宜得室温度应就是工作效率高。
18℃,湿度应就是40%至60%,此时,人得精神状态好,思维最敏捷。
所以,本课程设计就就是通过单片机驱动LCD1602,液晶显示温湿度,通过此设计,可以发现本设计有一定得扩展性,而且可以作为其她有关设计得基础。
2设计原理2、1设计目标2、1、1基本功能检测温度、湿度显示温度、湿度过限报警2、1、2主要技术参数温度检测范围: 30℃至+55℃测量精度: 2℃湿度检测范围: 20%90%RH检测精度:5%RH显示方式: 温度:四位显示湿度:四位显示报警方式: 三极管驱动得蜂鸣器报警2、2设计原理温湿度监测系统要满足以下条件:温湿度监测系统能完成数据采集与处理、显示、串行通信、输出控制信号等多种功能。
由数据采集、数据调理、单片机、数据显示等4个大得部分组成。
该测控系统具有实时采集(检测粮库内得温湿度)、实时显示(对监测到得进行显示)、实时警报(根据监测得结果,超出预设定得值得进行蜂鸣警告)得功能。
基于单片机的温湿度监测系统毕业设计一、引言在现代社会中，温湿度的监测在许多领域都具有重要意义，例如农业生产、仓储管理、工业制造以及室内环境控制等。
为了实现对温湿度的准确、实时监测，基于单片机的温湿度监测系统应运而生。
本毕业设计旨在设计并实现一种基于单片机的温湿度监测系统，以满足实际应用中的需求。
二、系统总体设计方案（一）系统功能需求分析本系统需要实现对环境温湿度的实时采集、数据处理、显示以及超限报警等功能。
能够在不同的环境中稳定工作，并具有较高的测量精度和可靠性。
（二）系统总体结构设计系统主要由单片机控制模块、温湿度传感器模块、显示模块、报警模块以及电源模块等组成。
单片机作为核心控制器，负责协调各个模块的工作，温湿度传感器用于采集环境温湿度数据，显示模块用于实时显示测量结果，报警模块在温湿度超限时发出警报，电源模块为整个系统提供稳定的电源。
三、硬件设计（一）单片机控制模块选择合适的单片机型号，如 STC89C52 单片机，其具有丰富的资源和良好的性价比。
单片机通过 I/O 口与其他模块进行通信和控制。
（二）温湿度传感器模块选用 DHT11 数字温湿度传感器，该传感器具有体积小、功耗低、测量精度高、响应速度快等优点。
通过单总线方式与单片机进行数据传输。
（三）显示模块采用液晶显示屏（LCD1602）作为显示设备，能够清晰地显示温湿度测量值。
通过并行接口与单片机连接。
（四）报警模块使用蜂鸣器和发光二极管作为报警装置，当温湿度超过设定的阈值时，蜂鸣器发声，发光二极管闪烁。
（五）电源模块设计稳定的电源电路，为整个系统提供 5V 直流电源。
可以采用电池供电或者通过电源适配器接入市电。
四、软件设计（一）系统主程序设计主程序主要负责系统的初始化、各模块的协调控制以及数据处理和显示。
首先对单片机进行初始化，包括设置 I/O 口状态、定时器和中断等。
然后循环读取温湿度传感器的数据，并进行处理和显示，判断是否超过阈值，若超过则启动报警。
单片机控制的温湿度检测系统设计与实现摘要：温湿度检测是一种常见的环境监测方法，在许多领域有着广泛的应用。
本文介绍了一种基于单片机控制的温湿度检测系统的设计与实现。
该系统通过传感器采集环境的温度和湿度数据，并利用单片机进行数据处理和显示。
设计过程中主要涉及硬件电路设计、软件编程和系统测试。
实验结果表明，该系统能够准确稳定地实时检测环境的温湿度，并具有良好的可靠性和实用性。
1.引言温湿度是人们生活和工作中重要的环境参数，对于维持室内舒适度、健康和产品质量具有重要影响。
传统的温湿度检测方法通常使用昂贵的专业仪器，而随着单片机技术的发展，可以设计出更为简单、实用和经济的温湿度检测系统。
因此，本文将介绍一种基于单片机控制的温湿度检测系统的设计与实现。
2.系统设计2.1 硬件设计该系统主要由传感器模块、单片机模块、显示模块和电源模块组成。
传感器模块负责采集环境的温度和湿度数据，常用的传感器有DHT11和DHT22等。
单片机模块负责接收传感器模块采集的数据，并进行处理和显示，常用的单片机有STM32系列、Arduino等。
显示模块可以选择液晶显示屏或数码管等。
电源模块为系统提供稳定的电源。
2.2 软件设计软件设计主要包括单片机程序的编写和用户界面的设计。
单片机程序应包含数据采集、处理和显示的功能。
采集功能通过与传感器模块的通信获取温湿度数据。
处理功能根据实际需求进行数据转换和计算，例如将温度从摄氏度转换为华氏度。
显示功能将处理后的数据以易于理解的方式展示给用户，例如在液晶显示屏上显示温度和湿度值。
3.系统实现3.1 硬件搭建根据硬件设计要求，搭建传感器模块、单片机模块、显示模块和电源模块的连接。
将传感器模块与单片机模块进行电路连接，保证数据的传输。
将单片机模块与显示模块连接，确保数据的显示。
最后，将电源模块与整个系统连接，为系统提供电源。
3.2 软件编程根据软件设计要求，编写单片机程序。
利用单片机开发工具，编写程序代码。
基于单片机的温湿度检测控制系统设计温湿度检测控制系统是一种常见的智能化控制系统，它可以采集环境中的温度和湿度数据，并根据设定的控制策略对环境进行控制，以满足特定的需求。
在这个设计中，我们将使用单片机作为核心组件，并结合温湿度传感器、执行器等外围元件来实现系统功能。
系统设计所需的硬件部分主要包括：单片机、温湿度传感器、液晶显示屏、执行器等，下面将逐步介绍各个组件的功能和使用方法。
1.单片机选择：在温湿度检测控制系统中，我们可以选择一款具有较强处理能力和丰富资源的单片机。
例如，我们可以选择STC89C52单片机作为控制器。
2.温湿度传感器：温湿度传感器是用于采集环境温度和湿度数据的重要组件。
常见的温湿度传感器有DHT11和DHT22等，其中DHT22的精度更高一些。
我们需要将温湿度传感器与单片机进行连接，并通过单片机进行数据采集。
3.液晶显示屏：液晶显示屏用于实时显示温湿度数据和系统状态等信息。
我们可以选择带有I2C通信接口的1602液晶显示屏，通过单片机与其进行通信，将温湿度数据显示在屏幕上。
4.执行器：执行器根据系统的控制策略来改变环境的温度湿度。
例如，我们可以选择风扇作为执行器，当环境温度超过设定的阈值时，单片机通过控制风扇的开关来降低环境温度。
在系统设计的软件部分，我们需要编写单片机的控制程序，主要包括以下几部分内容：1.数据采集：通过单片机与温湿度传感器的通信，实现温湿度数据的读取和采集。
可以通过单片机的GPIO接口来实现和传感器的通信。
2.数据显示：通过单片机与液晶显示屏的通信，将温湿度数据实时显示在屏幕上。
液晶显示屏通常支持I2C通信协议，因此可以通过单片机的I2C接口实现与屏幕的通信。
3.数据处理：对采集到的温湿度数据进行处理。
可以根据设定的控制策略，判断当前环境是否需要进行温湿度调节，如果需要则进行相应的控制。
4.控制执行：通过单片机的GPIO接口控制执行器的开关状态。
当环境温湿度不满足设定的要求时，单片机可以通过控制执行器来调节环境温湿度。
基于单片机的温湿度测量系统设计设计基于单片机的温湿度测量系统摘要：本文介绍了一种基于单片机的温湿度测量系统的设计。
该系统包括传感器、单片机、显示屏和通信接口等组件。
本文主要介绍了系统的硬件和软件设计方案，并对系统进行了实验测试，并展示了实验结果。
实验结果表明，该系统具有较高的温湿度测量精度和稳定性，可以有效地应用于工业和民用领域。
关键词：单片机、温湿度测量、传感器、显示屏、通信接口1. 绪论随着科技的不断进步和发展，温湿度测量在工业和民用领域中起着越来越重要的作用。
温湿度测量可以用于环境监测、农业、制造业、仓储管理等众多领域。
针对温湿度测量的需求，许多人设计了各种各样的温湿度测量系统。
其中，基于单片机的温湿度测量系统是一种非常经济实用的解决方案。
2. 系统设计方案基于单片机的温湿度测量系统由传感器、单片机、显示屏和通信接口等组件组成。
本系统的硬件和软件设计方案如下：2.1 硬件设计2.1.1 传感器本系统使用的温湿度传感器是DHT11，该传感器的特点是价格低廉、使用方便。
该传感器的测量范围是0℃~50℃，湿度范围是20%RH~90%RH，测量精度分别为±2℃和±5%RH。
2.1.2 单片机本系统使用的单片机是STC12C5A60S2，该单片机具有存储器容量大、速度快、通用性强、易于编程等特点。
2.1.3 显示屏本系统使用的显示屏是16*2液晶显示屏，该显示屏具有低功耗、显示清晰、显示内容可编程等特点。
2.1.4 通信接口本系统使用的通信接口是RS232串口，该串口具有传输速度快、传输距离远、可靠性高等特点。
2.2 软件设计2.2.1 程序框图程序框图如图1所示。
开始|初始化程序|获取温湿度值|显示温湿度值|结束图1 程序框图2.2.2 程序详解（1）初始化程序初始化程序主要是进行单片机和传感器的初始化工作。
包括初始化串口、初始化ADC转换器、初始化DHT11传感器等。
（2）获取温湿度值获取温湿度值的程序如下：void Get_TempAndHumidity(void){unsigned char RCV_DATA[5];//接收数据缓存区unsigned int data_H, data_L, temp, humidity;Request(); //发送请求获得温湿度值Response(); //等待DHT11响应RCV_DATA[0] = Receive_data(); //高八位 800//小数位 240 RCV_DATA[1] = Receive_data(); //低八位 0//小数位 50RCV_DATA[2] = Receive_data(); //高八位 800//整数位 28RCV_DATA[3] = Receive_data(); //低八位 2//整数位 28 RCV_DATA[4] = Receive_data(); //校验data_H = RCV_DATA[0];data_L = RCV_DATA[1];temp = data_H * 256 + data_L;data_H = RCV_DATA[2];data_L = RCV_DATA[3];humidity = data_H * 256 + data_L;if (humidity > 99) humidity = 99;if (temp > 99) temp = 99;g_humidity = humidity;g_temperature = temp;}（3）显示温湿度值显示温湿度值的程序如下：void Display_TempAndHumidity(void){Display_Char(0, 0, 'T'); //写入"温度："两个字Display_Char(1, 0, 'm');Display_Char(2, 0, 'p');Display_Char(3, 0, ':');Display_num(3, 1, g_temperature);Disp lay_Char(3, 3, '℃');Display_Char(0, 7, 'H'); //写入"湿度："两个字Display_Char(1, 7, 'u');Display_Char(2, 7, 'm');Display_Char(3, 7, ':');Display_num(3, 9, g_humidity);Display_Char(3, 11, '%');}3. 实验结果将该系统制作出来并进行实验测试，测试结果显示，该系统的温湿度测量精度和稳定性都比较高，可以运用于工业和民用领域。
基于单片机的温湿度检测控制系统设计本篇文章将介绍一个基于单片机的温湿度检测控制系统的设计。
一、简介：温湿度检测控制系统是一个用于监测和控制室内环境温度和湿度的系统。
该系统使用单片机作为控制核心，通过传感器检测环境变量，并根据预设的条件进行控制。
二、主要功能：1.温湿度检测：系统使用温湿度传感器来实时检测室内温湿度，并将数据传送到单片机进行处理。
2.数据显示：通过LCD显示屏，在屏幕上实时显示温湿度数值。
3.数据记录：系统能够将温湿度数据存储在存储器中，并在需要时进行读取和分析。
4.报警功能：系统能够根据预设的温湿度范围进行报警，当环境温湿度超出预设范围时，系统会触发报警装置。
5.控制功能：系统能够通过控制空调、加湿器等设备，以保持室内温湿度在预设范围内。
三、系统设计：1.硬件设计：系统的硬件设计主要包括单片机模块、温湿度传感器模块、LCD显示屏、存储器模块、报警装置和外部设备控制接口等。
单片机模块负责数据的处理和控制，温湿度传感器模块负责检测环境温湿度，LCD显示屏用于实时显示温湿度数据，存储器模块用于存储历史数据，报警装置用于在温湿度超出范围时触发报警，外部设备控制接口用于控制空调、加湿器等设备。
这些模块可以通过电路连接起来，并通过接口与单片机进行通信。
2.软件设计：系统的软件设计主要包括数据处理算法、报警判断算法和控制算法等。
数据处理算法负责对温湿度传感器采集到的数据进行处理，包括滤波、校准等操作。
报警判断算法负责根据预设的温湿度范围判断是否触发报警装置。
控制算法负责根据预设的温湿度条件控制空调、加湿器等设备的开关状态。
这些算法可以通过编程实现，并在单片机中运行。
四、应用场景：该温湿度检测控制系统可以广泛应用于各种需要保持室内环境温湿度稳定的场所，如办公室、实验室、仓库等。
五、总结：本文介绍了一个基于单片机的温湿度检测控制系统的设计。
该系统具有温湿度检测、数据显示、报警功能和控制功能等特点，可以帮助用户实时监测和控制室内环境温湿度。
1设计的意义最近几年来，随着科技的飞速发展，单片机领域正在不断的走向社会各个角落，还带动传统控制检测日新月异更新。
在实时运作和自动控制的单片机应用到系统中，单片机如今是作为一个核心部件来使用，仅掌握单片机方面知识是不够的，还应根据其具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
“单片机原理及应用课程设计”是电子类专业的学科基础科，它是继“汇编语言程序设计”，“接口技术”等课程之后开出的实践环节课程。
与此同时，现代社会越来越多的场所会涉及到温度与湿度并将其显示。
由于温度与湿度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，例如：冬天温度为18至25℃，湿度为30%至80%；夏天温度为23至28℃，湿度为30%至60%。
在此范围内感到舒适的人占95%以上。
在装有空调的室内，室温为19至24℃，湿度为40%至50%时，人会感到最舒适。
如果考虑到温、湿度对人思维活动的影响，最适宜的室温度应是工作效率高。
18℃，湿度应是40%至60%，此时，人的精神状态好，思维最敏捷。
所以，本课程设计就是通过单片机驱动LCD1602，液晶显示温湿度，通过此设计，可以发现本设计有一定的扩展性，而且可以作为其他有关设计的基础。
2设计原理2.1设计目标2.1.1基本功能检测温度、湿度显示温度、湿度过限报警2.1.2主要技术参数温度检测范围：-30℃至+55℃测量精度：±2℃湿度检测范围：20%-90%RH检测精度：±5%RH显示方式：温度：四位显示湿度：四位显示报警方式：三极管驱动的蜂鸣器报警2.2设计原理温湿度监测系统要满足以下条件：温湿度监测系统能完成数据采集和处理、显示、串行通信、输出控制信号等多种功能。
由数据采集、数据调理、单片机、数据显示等4个大的部分组成。
该测控系统具有实时采集（检测粮库内的温湿度）、实时显示（对监测到的进行显示）、实时警报（根据监测的结果，超出预设定的值的进行蜂鸣警告）的功能。
传感器是实现测量首要环节，是监测系统的关键部件，如果没有传感器对原始被测信号进行准确可靠的捕捉和转换，一切准确的测量和控制都将无法实现。
工业生产过程的自动化测量和控制，几乎主要依靠各种传感器来检测和控制生产过程中的各种参量，使设备和系统正常运行在最佳状态，从而保证生产的高效率和高质量。
一般温湿度控制系统中的温湿度测量均采用热敏电阻与湿敏电容，这种传统的模拟式温湿度传感器一般都需要设计信号调理电路并经过复杂的校准和标定过程，因此测量精度难以保证，且在线性度、重复性、互换性等方面也存在一定问题。
这种传感器只适合那些测量点数较少，对精度要求不高的场合。
因此设计出一款精度高、稳定性好、成本低的温湿度检测控制系统将具有一定的市场。
2.2.1温湿度传感器的选择DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为4针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
2.2.2信号采集通道的选择在本设计系统中，温度输入信号为4路的模拟信号，这就需要多通道结构采用多路分时的模拟量输入通道。
这种结构的模拟量通道特点为：对ADC、S/H 要求高。
处理速度慢。
硬件简单，成本低。
软件比较复杂。
如图1所示：图1多路分时的模拟量输入通道2.2.3 系统的总体框图系统的总体设计框图如图2所示：本设计由信号采集、信号分析和信号处理三个部分组成的。
（一） 信号采集 由DHT11温湿度传感器和多路模式选择开关组成； （二） 信号分析 由A/D 转换器和单片机80C51组成； （三） 信号处理 由串行口LCD 显示器和报警系统等组成。
图2 系统总体框图3 主要芯片简介3.1 DHT11数字传感器3.1.1 主要特性DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为4针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
3.1.2 应用领域该DHT11可以用于暖通空调、测试及检测设备、汽车、数据记录器、消费品、自动控制、湿度调节器及医疗等应用领域。
3.1.3 引脚图DHT11有四个引脚，3号引脚一般悬空，如图3所示。
DHT11的供电电压为3—5.5V。
传感器上电后，要等待1s以越过不稳定状态在此期间无需发送任何指令。
电源引脚（VDD，GND）之间可增加一个100nF的电容，用以去耦滤波。
建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻。
图3DHT11引脚图3.1.4 封装信息封装图如图4所示：图4DHT11封装图3.2液晶显示器LCD1602在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：（一）显示质量高（二）数字式接口（三）体积小、重量轻（四）功耗低3.2.1液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
3.2.2液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
3.2.3液晶显示器各种图形的显示原理首先是液晶的线段的显示。
点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
例如屏的第一行的亮暗由RAM区的000H——00FH的16字节的内容决定，当（000H）=FFH时，则屏幕的左上角显示一条短亮线，长度为8个点；当（3FFH）=FFH时，则屏幕的右下角显示一条短亮线；当（000H）=FFH，（001H）=00H，（002H）=00H，．．....（00EH）=00H，（00FH）=00H时，则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。
这就是LCD显示的基本原理。
其次是液晶字符的显示。
用LCD显示一个字符时比较复杂，因为一个字符由6×8或8×8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RAM区的8字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。
这样一来就组成某个字符。
但由于内带字符发生器的控制器来说，显示字符就比较简单了，可以让控制器工作在文本方式，根据在LCD上开始显示的行列号及每行的列数找出显示RAM对应的地址，设立光标，在此送上该字符对应的代码即可。
3.2.4 LCD1602的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图5所示：图5 LCD1602尺寸图LCD1602的主要技术参数：1、显示容量:16×2个字符2、芯片工作电压:4.5—5.5V3、工作电流:2.0mA(5.0V)4、模块最佳工作电压:5.0V5、字符尺寸:2.95×4.35(W×H)mm引脚功能说明LCD1602采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如图6所示:图6引脚接口说明图6：引脚接口说明表第1脚：VSS为地电源。
第2脚：VDD接5V正电源。
第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。
第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W 为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15脚：背光源正极。
第16脚：背光源负极。
3.2.5 LCD1602的指令说明及时序图7控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。
指令2：光标复位，光标返回到地址00H。
指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效。
指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。
